樱花Q智热水器内部构造详细分解

燃气热水器的几大部件内容提要：燃气热水器选购的时候如果不把内部构造了解透彻，就不知道到底应该选购什么样的才够用，才更适合自己。

燃气热水器的几大部件燃气热水器选购的时候如果不把内部构造了解透彻，就不知道到底应该选购什么样的才够用，才更适合自己。

今天我就把万和冷凝型热水器的构造给大家详细的讲解一下，其他的热水器也是大同小异的。

乍一一看图还真头大，里面充满了金属元件。

一点一点说吧！1、集烟罩：有点像袖珍的抽油烟机，其实原理是一样的，将燃烧后产生的废气收集起来，通过烟道排出室外。

2、冷凝水箱：这个是冷凝型燃气热水器特有的功能，将废气中的水蒸气冷凝成小水滴。

这样不仅可以节约燃料，并且环保，还降低了废气的温度，保护了机身和烟道。

3、温控器：当温度过高，干烧等情况出现时，自动关闭。

4、无氧铜水箱：导热迅速。

5、全封闭强化燃烧室：这个就是燃气燃烧的地方了，里面是火排（简单理解，一排燃烧的火焰）。

6、风机：供给火焰足够的空气，使得充分燃烧，将废气强排出室外。

并且风机传感器可以实现温度不同，火焰不同，风机的转速也不同。

7、出水温度探头：检验出水的温度，达到自动控制。

8、冷凝水收集处理器：将冷凝水箱中的冷凝水收集起来，及时排除到生活污水中。

9、燃气比例阀：控制燃气流量。

10、水流量传感器：感应热水流量大小。

11、风压开关：当热水器排风不畅的时候关闭燃气通道，确保燃气不外泄，保护人身安全。

12、进水温度探头：检测进水温度。

13、智能分段燃烧控制阀：控制火排点燃数量，并实现缓点火技术，有效防止开机爆燃。

14、AI凝智主控板：具有记忆用户设定的温度等状态，实现自动控制。

15、主变压器：稳定降压并为各电路部件供给额定电压。

总体来说，燃气热水器内部构造还是比较复杂的，大家不必都了解，知道是哪个部件是干什么用的就可以了。

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

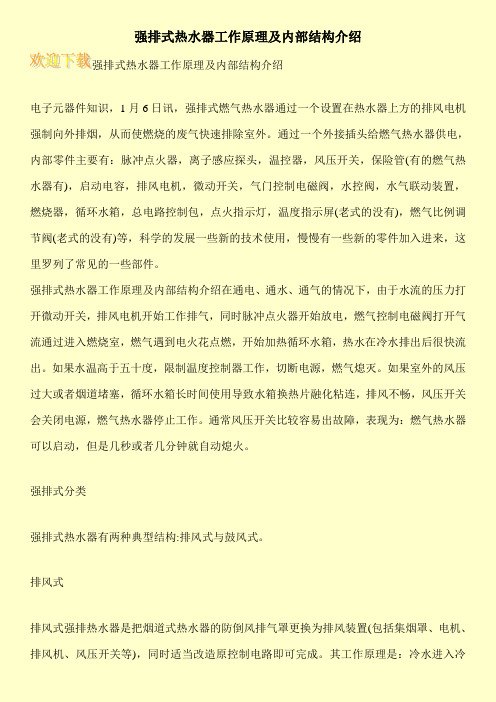

强排式热水器工作原理及内部结构介绍
强排式热水器工作原理及内部结构介绍
电子元器件知识，1月6日讯，强排式燃气热水器通过一个设置在热水器上方的排风电机强制向外排烟，从而使燃烧的废气快速排除室外。

通过一个外接插头给燃气热水器供电，内部零件主要有：脉冲点火器，离子感应探头，温控器，风压开关，保险管(有的燃气热水器有)，启动电容，排风电机，微动开关，气门控制电磁阀，水控阀，水气联动装置，燃烧器，循环水箱，总电路控制包，点火指示灯，温度指示屏(老式的没有)，燃气比例调节阀(老式的没有)等，科学的发展一些新的技术使用，慢慢有一些新的零件加入进来，这里罗列了常见的一些部件。

强排式热水器工作原理及内部结构介绍在通电、通水、通气的情况下，由于水流的压力打开微动开关，排风电机开始工作排气，同时脉冲点火器开始放电，燃气控制电磁阀打开气流通过进入燃烧室，燃气遇到电火花点燃，开始加热循环水箱，热水在冷水排出后很快流出。

如果水温高于五十度，限制温度控制器工作，切断电源，燃气熄灭。

如果室外的风压过大或者烟道堵塞，循环水箱长时间使用导致水箱换热片融化粘连，排风不畅，风压开关会关闭电源，燃气热水器停止工作。

通常风压开关比较容易出故障，表现为：燃气热水器可以启动，但是几秒或者几分钟就自动熄火。

强排式分类
强排式热水器有两种典型结构:排风式与鼓风式。

排风式
排风式强排热水器是把烟道式热水器的防倒风排气罩更换为排风装置(包括集烟罩、电机、排风机、风压开关等)，同时适当改造原控制电路即可完成。

其工作原理是：冷水进入冷。

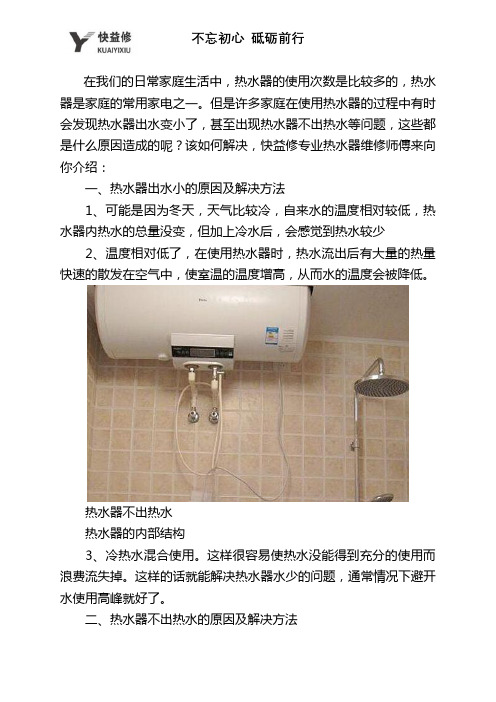

在我们的日常家庭生活中，热水器的使用次数是比较多的，热水器是家庭的常用家电之一。

但是许多家庭在使用热水器的过程中有时会发现热水器出水变小了，甚至出现热水器不出热水等问题，这些都是什么原因造成的呢？该如何解决，快益修专业热水器维修师傅来向你介绍：一、热水器出水小的原因及解决方法1、可能是因为冬天，天气比较冷，自来水的温度相对较低，热水器内热水的总量没变，但加上冷水后，会感觉到热水较少2、温度相对低了，在使用热水器时，热水流出后有大量的热量快速的散发在空气中，使室温的温度增高，从而水的温度会被降低。

热水器不出热水热水器的内部结构3、冷热水混合使用。

这样很容易使热水没能得到充分的使用而浪费流失掉。

这样的话就能解决热水器水少的问题，通常情况下避开水使用高峰就好了。

二、热水器不出热水的原因及解决方法1、检查热水器本身①热水器安全阀问题如果是热水器本身的原因，可能是热水器的安全阀出了问题，当热水器加热时内部压力升高，当超过安全压力的时候会从安全孔往外滴水进行泄压，同时也防止冷水加热之后膨胀回流到自来水管道。

这个阀门如果出问题也可能导致不能进水，所以会导致热水器不出热水。

热水器不出热水热水器不出热水怎么办？解决方法：检查一些热水器的安全阀，如果发现是安全阀问题，可以换新的。

②热水器内部阻塞热水器的内部堵塞，有大量的污垢在里面，平时没有注意清洁。

解决方法：热水器出水口过滤网出现堵塞现象，平时注意清洁保养，把热水器卸开，进行过滤网的清理工作。

③主要原件的损坏，这也是引发多种故障的原因，如电热水器打不着火，从而导致热水器不出热水。

解决方法：找出是哪个原件坏掉了，直接换新的。

2、用户的使用习惯主要就是操作不当，没有按照说明书上或没有按照热水器安装人员说的去做。

热水器不出热水热水器维修解决方法：在使用热水器的时候，最好是按照说明书的步骤进行。

平时的一些注意事项也要多注意。

3、其他原因上水不足，不要说是不出热水了，即便是冷水也出不来。

热水器结构与工作原理
热水器是一种常见的家用电器，它通过加热水来提供热水供应。

下面将介绍热水器的结构和工作原理。

热水器的结构通常包括以下几个部分：
1. 外壳：热水器的外壳由金属材料制成，具有保温和隔热功能。

2. 加热元件：热水器的加热元件通常采用电热管或天然气燃烧器。

电热管通过电流加热水，在热水器内部形成加热区域，将冷水加热为热水。

天然气燃烧器通过燃烧天然气产生高温火焰，将热量传递给水。

3. 温控装置：热水器的温控装置用于控制加热元件的加热时机和温度。

温控装置通常包括一个感应装置和一个控制电路，可以根据水温的变化实时调节加热元件的工作状态。

4. 内胆：热水器的内胆是一个密封的容器，用于盛放加热后的热水。

内胆通常由不锈钢或其他耐腐蚀材料制成，具有一定的保温性能。

热水器的工作原理如下：
1. 填水：用户通过水龙头或其他方式，将冷水注入热水器的内胆。

2. 加热：当水温降低到设定温度以下时，温控装置会接收到信
号，并启动加热元件。

加热元件开始工作，将冷水加热为热水。

3. 保温：当水温达到设定温度时，温控装置会切断电源或关闭燃气阀门，停止加热元件的工作。

热水器内的保温层会起到保温的作用，保持热水的温度。

4. 供水：用户需要使用热水时，可以通过水龙头等方式取出热水使用。

需要注意的是，不同型号和品牌的热水器可能存在一些差异，但总体的结构和工作原理基本相似。

热水器的内部结构原理讲解
热水器通常由加热元件、控制器、水箱和安全保护装置组成。

1. 加热元件：热水器的加热元件可以是电加热管、燃气燃烧器或太阳能集热器等。

电加热管通常在热水器内部加热水箱的底部，通过电流通过电阻丝产生热量，将水加热至设定温度。

2. 控制器：控制器用于控制热水器的工作状态。

它会监测水温，当水温低于设定温度时，控制器会打开加热元件，水温达到设定温度后，控制器会关闭加热元件。

3. 水箱：水箱是热水器的水贮存器。

热水会从自来水管进入热水器的水箱中，然后通过加热元件进行加热。

水箱通常由绝热材料包裹，以保持水温的稳定。

4. 安全保护装置：为了保护热水器的安全使用，热水器通常还配备了一些安全保护装置。

例如，温度限制器会监测水温，当水温超过设定的安全温度时，会自动切断加热元件的电源。

压力阀则用于防止水箱压力过高，当水压过大时会自动释放压力。

热水器的工作原理如下：
1. 当用户需要热水时，控制器会检测到冷水进入水箱，并监测水温。

如果水温低于设定温度，控制器会打开加热元件。

2. 加热元件开始工作，通过加热水箱内的水来提高水温。

加热元件会根据控制器的指令加热一段时间，然后停止加热。

3. 当水温达到设定温度后，控制器会关闭加热元件，停止加热。

4. 用户打开热水龙头时，热水会从水管中流出，用户可以取得需要的热水。

需要注意的是，不同类型的热水器可能有不同的结构和工作原理，以上只是一种常见的热水器内部结构和工作原理的简要介绍。

燃气热水器的工作原理与内部结构
燃气热水器是利用燃气燃烧产生热能，通过热交换器将水加热的设备。

它的工作原理和内部结构主要包括以下几个部分：
1. 点火系统：燃气热水器的点火系统一般由电子点火器和点火电极组成。

当开启热水龙头时，电子点火器开始工作，通过产生高频高压电火花，点燃燃气。

2. 燃烧系统：燃烧系统由燃气进气管道、燃气阀门、风门和主燃烧器组成。

当点火成功后，燃气阀门打开，通过气流控制器控制燃气的进气量，进入燃烧室。

同时，风门调节进入燃烧室的氧气量，确保燃气能够完全燃烧。

3. 热交换器：燃气热水器的热交换器通常采用铜管或不锈钢制成。

当燃烧产生高温气体时，热交换器将热能传递给经过管道流动的冷水，从而将冷水加热为热水。

4. 排烟系统：燃气热水器的排烟系统包括烟管、烟道和烟囱。

燃气燃烧后产生大量烟气，通过排烟系统将烟气排出室外，确保室内空气清洁。

5. 温控系统：温控系统通过温度传感器测量加热水温度，然后通过控制阀门调节燃气的进气量，以保持热水的温度稳定。

总之，燃气热水器的工作原理是通过燃烧燃气产生热能，然后通过热交换器将热能传递给冷水，达到加热水的目的。

内部结
构包括点火系统、燃烧系统、热交换器、排烟系统和温控系统等部分。

家用燃气快速热水器的结构及原理（附图）内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置/水流量电子传感器（霍尔开关）；控制系统。

查看热水器构造及各部件名称家用燃气快速热水器结构图（平衡式）家用燃气快速热水器的结构l、外壳2、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。

7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。
