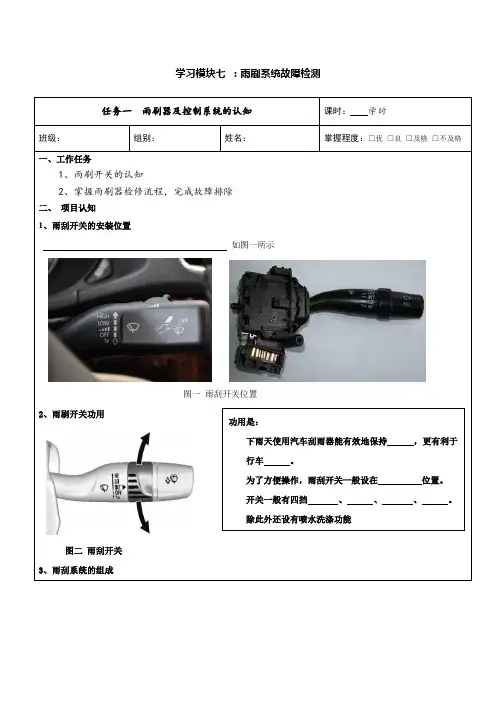

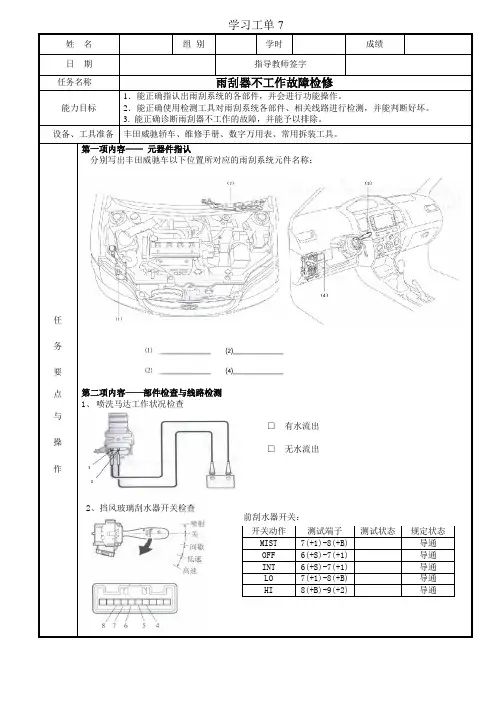

学习模块七：雨刷系统故障检测任务一雨刷器及控制系统的认知课时：学时班级：组别：姓名：掌握程度：□优□良□及格□不及格一、工作任务1、雨刷开关的认知2、掌握雨刷器检修流程，完成故障排除二、项目认知1、雨刮开关的安装位置如图一所示图一雨刮开关位置2、雨刷开关功用图二雨刮开关3、雨刮系统的组成功用是：下雨天使用汽车刮雨器能有效地保持，更有利于行车。
为了方便操作，雨刮开关一般设在位置。
开关一般有四挡、、、。
除此外还设有喷水洗涤功能雨刮系统的动力传递：电动机雨刮片图三雨刮系统组成4、雨刮电机结构图四雨刮器结构填写雨刮器各名称A B C D E F G H I J K L5、雨刷电机工作原理（1）高速控制原理是：高速开关接地，则；（2）低速控制原理是：低速开关接地，则；（3）复位原理：当开关关闭时，回位线与开关低速导通，则。
6、雨刮器检查（1）把雨刮器开关置于各档位处，是否会产生大的震动或者发出。
（2）上图刮水时是否会出现速度与摆动不均匀，甚至出现漏刮的现象，则需。
（3）上图在雨势较小时，雨刷在玻璃面上留下擦拭不均的痕迹，这表明雨刷已硬化，需要。
（4）上图说明当雨刷臂弹簧的张力变弱，出现行车时雨刷扬升现象，此时更换。
（5）上图工作时玻璃表面呈雾状或呈细水珠状、产生条纹或局部模糊，这是由于油膜、脏污或车蜡的影响，需要处理。
7、雨刷电机的常见故障【案例分享】故障现象哈弗H6打开雨刮器开关（自动挡、低速、高速挡），雨刮器都不工作，但前挡玻璃洗涤电机工作正常。
故障诊断1、根据故障现象，判断故障可能原因为雨刮器电机故障；保险丝、继电器故障；BCM故障；组合开关故障；线路、插接件故障。
2、读取BCM（车身控制模块）故障码，有1个故障码并且无法清除。
读BCM数据流，同时拧动雨刮器开关，BCM接收到了雨刮器开关的信号，排除了组合开关故障3、动作测试前雨刮器电源继电器，保险盒内有继电器工作声音，但雨刮器电机还是不工作。
继续动作测试前雨刮器速度继电器，同样也只有继电器工作声音，电机还是不动作。
