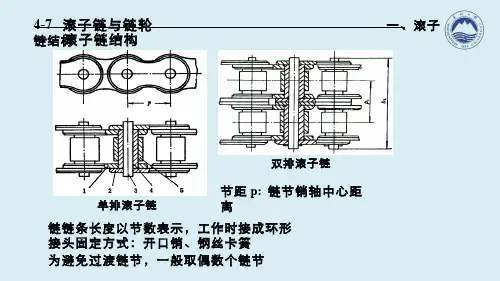

节距p: 链节销轴中心距离4-7 滚子链与链轮 一、滚子链结构链链条长度以节数表示，工作时接成环形为避免过渡链节，一般取偶数个链节接头固定方式：开口销、钢丝卡簧一、滚子链结构单排滚子链双排滚子链4-7 滚子链与链轮 一、滚子链结构滚子链的装配链结构链结构基本参数：节距p 、滚子直径d 1、链节节数、内链节内宽b 1、多排链排距p t 链号排数×整链链节数标准号滚子链的标记：例：08A －1×86 GB1234.1-83滚子链基本参数与尺寸参见表4-9（GB1243.1-1983)子链链轮z p d p d p z t 180sin :)2():(;)1(1 链轮直径、排距、滚子直径节距配用链条参数链轮齿数二、滚子链链轮1基本参数滚子链轮主要尺寸见表4-10（GB1244-1985)子链链轮2 链轮齿形(1)基本要求：①链条顺利啮入、退出；②加工方便、受力均匀、不易脱链；①端面齿形：凹齿廓（三圆弧、一直线）(2)齿形（GB1244-1985)链链轮链链轮轴面齿形：圆弧、直线组合②滚子链轮轴向齿廓参数见表4-11（GB1244-1985）；绘图时只画轴向齿形，但须注明标准号以便选择标准道具加工凹齿形。
3 链轮的材料满足强度、耐磨性、经济性（见表4-12）, 常用：35, 45，ZG310-570, 15Gr, 20Gr, 40Gr,35SiMn链链轮中碳钢低速轻载中碳钢淬火中速中载低碳钢或低碳合金钢渗碳淬火中碳钢或中碳合金钢表面淬火高速重载* 小链轮的材料应好于大链轮链链轮。
滚子链和链轮一、滚子链的结构和规格滚子链由内链板1、套筒2、销轴3、外链板4和滚子5组成，如图9-3所示。
内链板和套筒、外链板和销轴用过盈配合固定，构成内链节和外链节。
销轴和套筒之间为间隙配合，构成铰链，将若干内外链节依次铰接形成链条。
滚子松套在套筒上可自由转动，链轮轮齿与滚子之间的摩擦主要是滚动摩擦。
链条上相邻两销轴中心的距离称为节距,用p表示，节距是链传动的重要参数。
节距p越大，链的各部分尺寸和重量也越大,承载能力越高，且在链轮齿数一定时，链轮尺寸和重量随之增大。
因此，设计时在保证承载能力的前提下，应尽量采取较小的节距。
载荷较大时可选用双排链（图9-4）或多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。
链条的长度用链节数表示，一般选用偶数链节，这样链的接头处可采用开口销或弹簧卡片来固定，如图9-5a、b）所示，前者用于大节距链，后者用于小节距链。
当链节为奇数时，需采用过渡链节如图9-5c）所示。
由于过渡链节的链板受附加弯矩的作用，一般应避免采用。
GB/T1243-97规定滚子链分为A、B系列，其中A系列较为常用，其主要参数如表9-1所示。
表中链号和相应的国际标准号一致，链号乘以25.4/16mm即为节距值。
a) b) c)图9-5滚子链接头形式链号节距p(mm)排距P t(mm)滚子外径d1(mm)内链节内宽b1(mm)销轴直径d2(mm)内链板高度h2(mm)单排极限拉伸载荷F Q（KN）单排每米质量q(kg/m)08A 12.70 14.38 7.92 7.85 3.98 12.07 13.8 0.6010A 15.875 18.11 10.16 9.40 5.09 15.09 21.8 1.0012A 19.05 22.78 11.91 12.57 5.96 18.08 31.1 1.5016A 25.40 29.29 15.88 15.75 7.94 24.13 55.6 2.6020A 31.75 35.76 19.05 18.90 9.54 30.18 86.7 3.8024A 38.10 45.44 22.23 25.22 11.11 36.20 124.6 5.6028A 44.45 48.87 25.40 25.22 12.71 42.24 169.0 7.5032A 50.80 58.55 28.58 31.55 14.29 48.26 222.4 10.1040A 63.50 71.55 39.68 37.85 19.85 60.33 347.0 16.1048A 76.20 87.83 47.63 47.35 23.81 72.39 500.4 22.60 滚子链的标记为：链号—排数—链节数标准号。
