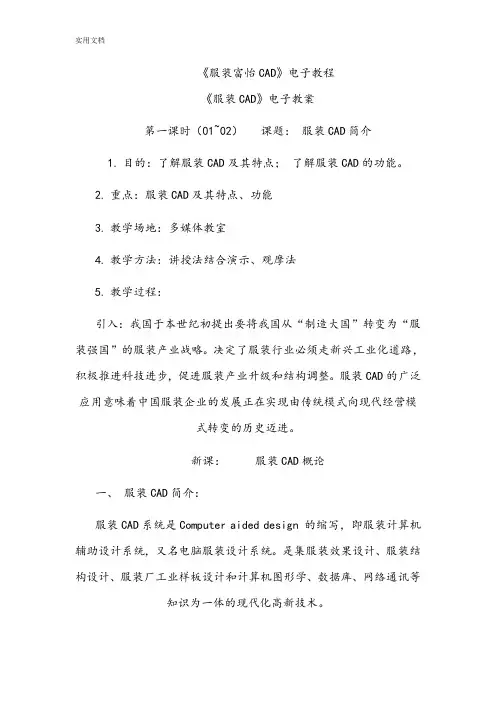

《服装富怡CAD》电子教程《服装CAD》电子教案第一课时（01~02）课题：服装CAD简介1.目的：了解服装CAD及其特点；了解服装CAD的功能。
2.重点：服装CAD及其特点、功能3.教学场地：多媒体教室4.教学方法：讲授法结合演示、观摩法5.教学过程：引入：我国于本世纪初提出要将我国从“制造大国”转变为“服装强国”的服装产业战略。
决定了服装行业必须走新兴工业化道路，积极推进科技进步，促进服装产业升级和结构调整。
服装CAD的广泛应用意味着中国服装企业的发展正在实现由传统模式向现代经营模式转变的历史迈进。
新课：服装CAD概论一、服装CAD简介：服装CAD系统是Computer aided design 的缩写，即服装计算机辅助设计系统，又名电脑服装设计系统。
是集服装效果设计、服装结构设计、服装厂工业样板设计和计算机图形学、数据库、网络通讯等知识为一体的现代化高新技术。
服装CAD应用系统的构成：软件，硬件和人三部分二、服装CAD的软件：目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本原理是相同的。
一般，国内的服装CAD软件适应性、亲和性较好。
硬件的通用性和灵活性较高，国内软件系统的性价比较好。
国外服装CAD软件常在可靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。
知名的服装CAD软件有如下这些：【国内】1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、摄像输入系列CAD软件。
通用系列数字化仪和绘图机等硬件设备。
2、Bili：包括服装效果设计、数码相机输入、纸样设计、部件结构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。
3、杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。
通用输入、输出设备。
4、富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。
服装设备、电脑裁床、服装绘图机、样板切割机。
【国外】1、日本东丽（ACS—TORAY）2、德国艾斯特（Assyst—Buller）3、美国PGM4、西班牙艾维（Investronica）5、法国力克（Lectra）我们教学采用的是富怡服装CAD软件。
三、富怡服装CAD系统的特点：富怡服装CAD系统设计与放码软件是基于微软公司的标准操作平台Windows98/2000/XP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：1、软件采用WINDOWS标准界面；2、每个图标都有中文提示；3、功能齐备的工具及形象的图标，可以适用不同的打板方法；4、尺寸可自由输入，也可用软件自带的计算器、公式输入。
自动计算；5、可以自动加入尺寸标注；6、画完基样，系统可自动放码；7、根据规格表可快速度定制不同体形的纸样；8、可扫描款式设计图。
制图时可同时参考，并可与纸样一起保存，以备日后查阅；9、可与输入设备接驳。
进行图像扫描；10、可与输出设备接驳，进行小样的打印及1：1纸样的绘图与切割。
（用多媒体逐项进行介绍）四、服装CAD系统的软件与硬件：1、服装CAD软件系统：主要由服装制板与放码系统软件、服装排料系统软件、服装设计系统软件组成。
2、服装CAD硬件系统：1）主机：中央外理器、主存储装置。
2）外部设备：显示器、键盘、数码照相机、扫描仪、打印机、数字化仪、绘图仪等；3、系统对计算机的要求：奔腾四2。
6GHZ以上主频的CPU；512MB以上内存；硬盘空间不小于40GB；独立显卡SVGA或更高分辨率的显示器；操作平台：WINDOWS98/2000/XP4、安装：（演示）5、绘图仪的安装：加以说明6、注意事项：1）禁止在开机状态下插拔串、并口线；2）接通电源时确保绘图仪为关闭状态；3）连接电源的插座应良好接地。
五、服装CAD的功能：1、服装CAD制板与放码系统的操作功能；此处略2、服装CAD排料系统的操作功能; 此处略3、服装设计系统：此处略小结：主要介绍服装CAD的相关知识，要求了解其作用、功能、及富怡服装CAD的相关知识，初步认识富怡服装CAD系统。
第二课时（03~06）实训课题：服装CAD基础实训实训目的：熟悉计算机基本操作；通过实训了解服装CAD及其特点；了解服装CAD 的功能。
实训重点：服装CAD及其特点、功能实训场地：网络中心实训方法：学生由任务针对性进行操作，教师指导实训内容：1、计算机基本操作；2、富怡服装CAD的界面熟悉；3、富怡服装CAD 的功能认知。
小结：课后要求完成相关实训小结、报告。
第三课时（07~08）课题：富怡服装CAD样板设计系统目的：了解富怡服装CAD样板设计系统界面；了解富怡服装CAD样板设计系统的功能及相关操作; 了解样板系统的各工具用途操作。
重点：富怡服装CAD样板设计系统的各项功能教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：样板设计系统是服装CAD 的一项中心程序.样板设计一般与放码在同一界面上。
新课；一、富怡服装CAD制板系统界面：1、双击“系统图标”，出现“界面选择”对话框。
2、界面：包括菜单栏——快捷工具栏——纸样列表框左工具栏，（从上往下分别是）右工具栏专业工具栏左、右工作区放码工具栏纸样工具栏大小可调整编辑工具栏（打开富怡界面逐个给予介绍）3、制板操作：建立一文件，存储，打开。
（示范操作：以制作长袖女衬衫板为例）介绍各样板工具的应用。
重点掌握：矩形工具、智能笔工具、等分规工具小结：在绘制样板时，灵活应用各样板工具是关键。
第四课时（09~12）实训课题：富怡服装CAD样板设计系统实训实训内容：富怡服装CAD样板设计系统及应用实训目的：通过实训了解富怡服装CAD样板设计系统特点；掌握富怡服装CAD样板设计系统功能。
实训重点：富怡服装CAD样板设计系统特点、功能的认知主要样板绘制专业工具的应用实训方法：学生由任务——女衬衫样板绘制进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告。
第五课时（13~14）课题：原型样板的绘制目的：通过原型样板的绘制掌握样板工具的应用；灵活运用各样板工具进行样板设计、绘制。
重点：原型样板的绘制教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：女装原型适用于一般体形，具有一定的放松量，可以在原型基础上变化得到很多款式。
新课；所绘样板规格尺寸：一、号/型：165/84A（M）二、成品规格：（单位：cm）胸围：84 背长：38 袖长：54 三、原型衣身样板绘制：（运用多媒体教学，按步骤逐步示范操作）1、衣身基础线绘制2、前、后领弧线、肩线3、前、后袖窿弧线4、腰线5、腰省、肩省。
小结：在绘制样板时，学会根据任务去选用合适的样板工具完成。
第六课时（15~18）实训课题：原型样板的绘制实训内容：原型衣身样板的绘制实训目的：通过实训进一步了解富怡服装CAD样板设计系统特点；进一步掌握富怡服装CAD样板设计系统功能；完成原型样板衣身部分的绘制。
实训重点：原型样板衣身部分的绘制主要样板绘制专业工具的应用实训方法：学生由任务——原型样板衣身部分的绘制进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告。
第七课时（19~20）课题：原型样板的绘制目的：通过原型样板的绘制掌握样板工具的应用；灵活运用各样板工具进行样板设计、绘制。
重点：原型样板的绘制教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：复习：衣身样板绘制：（运用多媒体教学，按步骤逐步示范操作）1、衣身基础线绘制2、前、后领弧线、肩线3、前、后袖窿弧线4、腰线5、腰省、肩省。
讲述实训中主要出现的问题及纠正的方法、注意点新课：原型袖子样板的绘制（运用多媒体教学，按步骤逐步示范操作）1、袖肥辅助线——袖山高线2、前、后袖山弧线3、袖身4、袖口弧线的处理5、放缝小结：在绘制样板时，学会根据任务去选用合适的样板工具完成。
第八课时（21~24）实训课题：原型样板的绘制实训内容：原型袖子样板的绘制实训目的：1、通过实训进一步了解富怡服装CAD样板设计系统特点；2、进一步掌握富怡服装CAD样板设计系统功能；3、完成原型样板袖子部分的绘制。
4、学会对样板进行放缝实训重点：原型样板袖子部分的绘制主要样板绘制专业工具的应用实训方法：学生由任务——原型样板袖子部分的绘制、样板放缝进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告第九课时（25）课题：原型省道变化目的：了解省道转移的原理；掌握应用服装CAD进行省道转移的方法。
重点：应用服装CAD 进行省道转移教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：在女装中，省道变化是其主要一个设计内容。
新课：服装CAD省道转移一、省道转移原理：收省的目的是解决余缺的问题。
人体是凹凸、起伏，而服装的原材料：面料、里料是平面的，要它们覆盖在人体身上，并吻合好，一个基本手段就是：收省。
（板书给予明确解释）为使服装表面平整，过渡圆顺，我们可以在适当的位置进行省的设置。
示范操作原型省道变化：1、腰省转前中心省2、腰省转中心省3、腰省转肩省4、腰省转袖窿5、腰省转腋下6、肩省转袖窿7、肩省转领省小结：在设定好省线位置后，可以根据省道变化的方法进行转移处理。
第十课时（26~27）实训课题：原型省道变化实训内容：原型省道变化实训目的：1、进一步了解省道转移的原理；2、掌握应用服装CAD进行省道转移的方法实训重点：应用服装CAD进行省道转移的方法实训方法：学生由任务——原型省道转移进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告第十一课时（28）课题：西服裙样板绘制目的：通过西服裙样板绘制掌握样板工具的应用；灵活运用各样板工具进行样板设计、绘制。
重点：西服裙样板绘制教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：西服裙又名直裙，裙身平直、裙上部符合人体腰臀的曲线形状。
外形上，腰部紧窄贴身，臀部微宽，外形线条优美流畅。
一、所绘样板规格尺寸：1、号/型：165/68Y1（M）2、成品规格：（单位：cm）裙长：60 腰臀高：腰围：68 臀围：96 腰头宽：二、西服裙样板绘制：（运用多媒体教学，按步骤逐步示范操作）1、基础辅助线2、侧缝线3、裙衩4、腰线5、腰头6、放缝小结：在绘制样板时，学会根据任务去选用合适的样板工具完成。
第十二课时（29~30）实训课题：西服裙样板绘制实训内容：西服裙样板绘制实训目的：1、通过西服裙样板绘制掌握样板工具的应用；2、灵活运用各样板工具进行样板设计、绘制。
