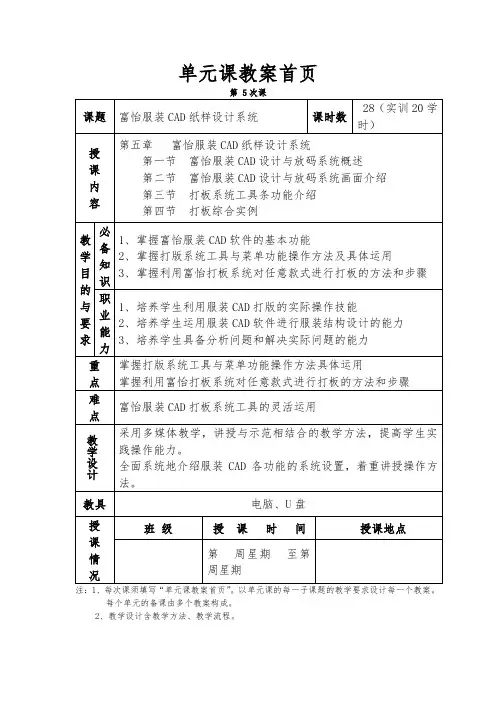

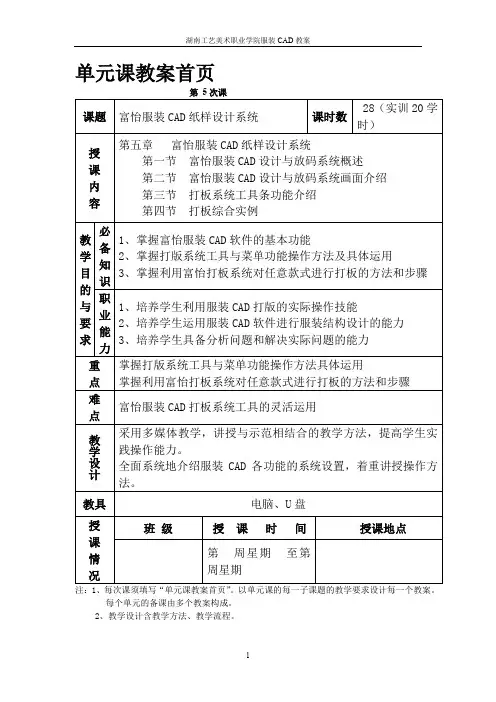

单元课教案首页第5次课注：1、每次课须填写“单元课教案首页”。
以单元课的每一子课题的教学要求设计每一个教案。
每个单元的备课由多个教案构成。
2、教学设计含教学方法、教学流程。
引言:我们已经了解了日升2000系统的应用，那么在我们的现实生活中，其实开发的服装CAD软件种类比较多，我问大家一个问题，你们目前知道的服装CAD软件有哪些呢？下面我们就开始介绍在实际中应用比较普遍的一种服装CAD软件：富怡服装CAD系统。
教学过程：第五章富怡服装CAD纸样设计系统第一节富怡服装设计与放码系统概述富怡服装CAD系统设计与放码的软件是基于微软公司之标准操作平台windows98/2000/xP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：•软件采用windows标准界面；•每个图标都有中文提示；•功能齐备的工具及形象的图标，可以适用不同的打版方法；•尺寸可自由输入，也可用软件白带的计算器，公式输入，自动计算；•可以自动加入尺寸标注；•画完基样，系统可自动放码；•根据规格表可快速度身定制不同体形的纸样；•可扫描款式设计图，制图时可同时参考，并可与纸样一起保存, 以各日后查阅;•ffair:•企业版可与输入设备接驳，进行图象扫描；•企业版可与输出设备接驳，进行小样的打印及1:1纸样的绘图及切割。
系统界面介绍第二节富怡服装设计与放码系统画面介绍系统的工作界面就好比是用户的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就能提高工作效率。
本系统设有两种制图方法：自由设计和公式法，打开设计与放码系统就会弹出界面选择对话框询问选用哪种制图方法，选定后即进入相应界面。
设计与放码界面一、设计与放码系统的自由设计界面•菜单栏：该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。
单击一个菜单时，会弹出一个下拉式命令列表。
既可以用鼠标单击选择一个命令，也可以得用键盘上的快捷键不放，再按菜单和命令后面括号中的字母鼻仝 *_________________ 2 ■二 nv2> *E■1? ii=r a* n 1•快捷工具栏用于放置常用命令的快捷图标，为快速完成设计与放码工作提拱了极大的方便。
•纸样列表框用于放置当前款式中纸样的裁片。
每一个单独的纸样放置地在一小格的纸样框中，纸样框的布局可以通过选项一一系统设置一一界面设置一一纸样列表框布局改变其位置，并可通过单击拖动进行纸样顺序的调整。
还可以在这里选中衣片来用菜单命令对其进行复制、删除。
•传统设计工具栏该栏存放着绘制裁剪图用的基本工具，可以设计纸样断缝等分割线，还可以旋转对称和部分纸样等等。
•专业设计工具栏该栏存放着自由设计裁剪图所要用到的一些工具。
•纸样工具栏当用剪刀工具剪下裁片后，用该栏工具将其进行细部加工，如为其加上省、剪口、钻孔，缝份，调整布纹线等。
•编辑工具栏该工具栏用于对生成的纸样进行修改、编辑、调整，可以改变纸样、布纹线的方向等。
•放码工具栏该栏存放着放码所要用到的一些工具，还可以对全部或部分号型进行调整修改。
•左工作区它的边缘通常显示有标尺。
工作区就如一张带有坐标的无限大的 纸，可以任其绘制。
•右工作区可以用来对纸样进行放码与纸样的修改， 排列要打印的纸样裁片, 可以对纸样进行移动和旋转等操作，并可显示绘图纸边界。
•状态栏状态栏位于系统界面的最底部，它显示着当前选择的工具的名称， 一些工具还有操作步骤的提示。
二、设计与放码系统的公式法设计界面该界面与自由设计界面基本相同只是少了一个专业设计工具栏, 在该界面所做的纸样可以通过输入规格表号型自动放码。
庄工柞屁... *I- 16E<& ai _■tT !■九4 I.kl . a百i 備讶工2噢他11貝忙常兰域计二具怛■ F M B 14 唏中・ t 3M 34 :呻.J .-.1 1 '=・ 「= .i — \* <■ r- '|fe| I.德■” 二£h 4| K第三节富怡服装CAD丁板系统工具条介绍、快捷工具栏新建（N） Ctrl+Nrar3 tflid rl>l 电13口二LIL""th 懾创创g 1■川审功用：该工具可新建一个空白文档操作：1、单击该图标或按CTRL+N弹出【界面选择】对话框，询问将以什么方式设计，单击选项按钮，选择一种制图方式，按【确定】即新建一个文档。
选项 ______按纽2、如果工作区内有未保存的文件，则会弹出【存储档案吗？】对话框询问是否保存；3、单击【是】则会出现【保存为】对话框，选择好路径输入文件名，按【保存】，则该文件被保存（如已保存过则按原路径保存）；4、单击【安全恢复】按【确定】工作区中即可显示上一次正在做的文档，该功能用于停电、死机等意外情况发生后，找回备份文档。
1兰打开（O）Ctrl+0 操作: 单击该图标或按Ctrl+O，则弹出【打开】对话框，按照路径选择出文件，单击【打开】（或双击文件名），即打开一个保存过的设计文件。
保存（S）Ctrl+S功用：该工具用于储存文件。
操作：1、单击该图标或按Ctrl+S，弹出【保存为】对话框，指定路径后,在【文件名】文本框内输入文件名，按【保存】即可；2、再次保存该文件，则单击该图标即可，文件将按原路径、以原文件名保存必撤消Ctrl+Z 功用：该工具用于按顺序取消做过的操作指令，每按一次就可撤消一步操作。
操作：单击该图标，或按Ctrl+Z，或击鼠标右键，再单击【UND】当无法撤消操作或已撤消完所有操作，则【撤消】命令或图标变成灰色。
■I上重新执行功用: 该命令可以把撤消的操作再恢复，每按一次就可复原一步操作，可执行多次。
回长度检验表功能:该命令可用于显示两段或两段以上线段的长度数值，以及所选线段的差值。
例如，可用它量取衣片上和袖片上袖笼弧线的差值。
操作：1、单击该图标，弹出【比较线段长度】对话框；2、单击【选取工具】，单击线段的起点按住鼠标不放，按顺时针方向, 拖动至终点；3、单击对话框中丨1那么在文本框中显示该线段的数据；4、重复2、3步操作以选中另一线段，在【统计+】下显示两段相加的数值；5、再选中第三、第四条线，分别单击亘文本框中显示该两段线的数据，拖动滑块，可看见在【统计-】下显示该两段相加的数值；6、在【差值】下显示前两段相加减去后两段相加的数值；7、*刘込【水平累加】单击可实现多线段的水平位移的相加或相减； &"【垂直累加】单击可实现多线段的垂直位移的相加或相减；9、亠二【清除】单击可清除文本框里的数值。
然后，重新比较纸样线段长度；10、 2 【打印】单击可打印当前的统计数值与差值。
操作: 点击打印，出现可以输入表名的文本框。
输入表的名称，点击确定,就可以打印了显示或隐藏标注功能：同时显示或隐藏所有的标注（注意：只有在公式法中设计的纸样才有标注）。
操作：单击该图标，凹进即可显示标注，凸出即可隐藏标注。
技巧：在显示标注的情况下选择传统工具（无论是哪一个），按住“ shift ” 键，都可实现以下功能：1、修改线段长度：用右键单击标注字，弹出【长度裁剪公式】对话框，可修改数据，线段长度也将随着改变；2、将光标移动靠近标注的不同位置，可对标注进行以下三种修改：光标靠近标注线，变化如图，单击，拖动，再单击，即可同时移动标注字及标注线光标靠近标注字，------- 甲 ----------------------- 变化如图，单击，拖动，再单击，即 可移动标注字；靠近被标注线的终 — 点，光标变化如图，興d I单击即可显/隐标 注;功能：同时显示或隐藏所有的变量标注。
操作：1、 用皂工具记录尺寸标注；2、 单击丄』，凹进即可显示标注，凸出即可隐藏。
匸刁显示/隐藏设计线功能：凡是用传统工具栏及专业设计工具栏设计的线条，没有经过 雷和上 拾取的线条，都可用该工具控制显隐。
操作：单击凸出则隐藏，再单击凹进则显示。
1＜仅显示一个纸样功能：1、 用于锁定选中纸样，当纸样被锁定后，纸样工具栏的工具只能对 该衣片操作，这样可以排除干扰，同时防止对其他衣片的误操作。
显示或隐藏变量标注2、锁定纸样后还可以提高机器的运算速度，比如在纸样较多的情况下调整纸样时就会出现机器运算变慢的情况，这时锁定纸样即可3、在右操作界面，可以用全屏方式只显示一个样片，选中其它纸样时，系统会自动将当前纸样更新到衣片列表框中，然后才全屏显新选中的纸样，不选该按钮，则左窗口中可以同时显示多个纸样。
操作：1、单击选中衣片，单击该图标凹进，则该衣片被锁定；2、单击纸样列表框中其他纸样，即可锁定新纸样；3、单击该图标凸出，可取消锁定。
111颜色设定功能：用于设置纸样列表框、工作视窗和纸样号型的颜色。
操作：1、单击该图标，弹出【设置颜色】对话框，该框中有三个选项卡。
2、单击选中一选项卡名称，单击选中一修改项，再单击选择一种颜色，按【应用】即可改变所选项的颜色，待三个选项卡都选完后，按【确定】即可。
【设置颜色】参数说明:ftWJiwia 工恫in '号奧n ■■ an■■'■■■*■■ «■■ ■■■■■■!■■■■■ ■■■*■■■ BBnvmC 慣韬気礎 ] Ml |祜壮【纸样列表框】选项卡单击欲修改的项，再单击一种所喜欢的颜色，再按【应用】键即可功能：对设计线的颜色进行不同的设定。
这是 三 配色这个工具的属性对话 框。
操作：1、 单击线颜色的下拉列表，再单击选中颜色，这时用其他直线、曲 线工具进行画图，即显示为选中的线颜色。
2、 如果要改变已存在的线的颜色，单击 ■”旁边的小三角，弹出第碾■恫|彌邑 尺寸雀示顏性 标注换也 耒选中衣片■濒色In■ ■■■匚匚■ ■□□□□配色属性对话框下拉列表，单击选中颜色，单击三!配色工具，再单击线即可线类型属性对话框功能：对设计线的线类型进行不同的设定。
这是芫线类型工具的属性对话框。
操作：1、单击线颜色的下拉列表，再单击选中类型，这时用其他直线、曲线工具进行画图，即显示为选中的线类型。
2、如果要改变已存在的线的类型，单击旁边的小三角，在弹出的下拉列表单击选中线类型，单击凰线类型工具，再单击线即可（、传统设计工具栏功能：该工具用于放缩工作区中工作对象。
操作：1、点击该工具图标，然后按住左键框选纸样局部，再单击可以放大点击位或框选位;2、点击右键，将全屏显示技巧: 在使用任何工具时，按着空格键都可以转换成臼」放大工具。
该工具图标后面的隐藏工具：处I抵坚喩恶血I 屢I 全部可见功能：可将左工作区里的纸样全部显示出来。
操作：点击该工具图标，左工作区里的纸样就全部显示出来了。
埶1:1显示功能：可使工作区纸样按照1: 1尺寸显示，放便工作人员查看纸样的边线。
