MR355 磁共振规范化扫描方案（1.5T）---GE 磁共振应用学院系列教材肩关节Shoulder使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.患者坐立于扫描床，将线圈的中心对准肩峰，并将固定带绕过身体固定。
2.仰卧位，头先进。
3.身体向对侧移动，尽量将被扫描肩关节接近磁场中心。
4.身体呈侧斜位，被扫描肩关节贴近床面，而另一侧身体抬高并在其下置放海绵垫，来减轻呼吸运动伪影。
5.上臂垫高与肩平，手掌冲前，绑外固定，减少运动伪影。
6.记下被扫描肩关节左右偏中心的距离。
时固定前臂。
线圈内侧，接收信号线圈外侧，不接收信号肩关节规范化扫描方案：1 3-pl Loc BODY 48cm 48cm大范围定位2 3-pl Loc 三平面定位3 Calibration Scan 校准扫描4 OAx T1FSE 轴断面T1加权成像5 Cor fs T2FSE 冠状面脂肪抑制T2加权成像6 OCor T1 斜冠状位T1加权成像7 OCor STIR 脂肪抑掉STIR成像8 OSag fs T2 斜矢状面脂肪抑制T2加权成像定位线说明：•在三平面定位序列，可以选择使用大体线圈（Body Coil ），进行大范围扫描，再利用表面线圈进行小FOV 的二次定位，定位中心点位于肱骨头中心。
•三平面定位图像上观察肩关节与线圈之间的对应关系，确保肩关节位于线圈的中心，这是影响图像质量的关键因素。
MR355 光纤磁共振规范化扫描方案---GE 磁共振应用学院系列教材肾盂输尿管水成像MRU使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.扫描前，禁食禁水四小时，扫描前不要排尿。
扫描前饮水加速排尿已经来不及，否则小肠内充满液体信号，干扰MRU成像，必要时注射速尿。
2.仰卧位，脚先进，身体左右居中，两前臂交叉抱头（注意，不是两手交叉在一起）。
3.观察腹部呼吸最明显位置，外加呼吸门控，磁体上的呼吸显示上下波动幅度要超过全长的三分之一。
呼吸门控软管上下缘放置软垫，防止线圈直接压迫呼吸门控软管。
4.线圈下缘要靠近膀胱，定位中心点对准脐与箭突连线的中点，三平面定位图像上观察扫描范围上要包括双肾，下缘包括膀胱。
5.嘱患者练习规律呼吸和呼气末屏气。
呼吸门控的摆放与设置：呼吸门控说明：•呼吸门控软管置于胸前壁肋下，松紧适度，轻拉后将两端粘贴在一起。
•观察呼吸门控指示标识的显示敏感性，上下浮动范围超过全长的三分之一。
•正常规律的呼吸是影响呼吸门控序列图像质量的关键因素，在进行检查之前，嘱病人手部放在腹前调节规律呼吸。
•屏气时，观察呼吸末水平线处于水平直线，这是影响图像质量的重要因素，需要检查前煅炼。
查看呼吸波及更新呼吸频率：Respiratory使用说明：•点击Waveforms可查看呼吸波及呼吸频率。
•点击Update Rate可更新呼吸频率，呼吸频率觉得有效TR及最大扫描层数。
MR355 磁共振规范化扫描方案（1.5T）---GE 磁共振应用学院系列教材上肢软组织使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.使用腹部线圈，仰卧位，身体偏向对侧，半侧身，尽可能使患肢接近磁场中心。
估计左右偏中心的距离，作为三平面定位左右中心位置。
2.线圈前片偏移向患肢，其下充填海绵垫固定上肢，注意前后片线圈不要重叠。
3.上肢软组织病变或占位，需要在体检后，病变皮肤表面贴鱼肝油进行定位，因为部分病变在扫描中不一定能发现。
4.有些上肢软组织病变累及范围较大，因此需要大范围扫描。
上肢软组织规范化扫描方案：1 3-PL Loc BODY 48cm 48CM大范围定位2 3-pl - Loc 三平面定位3 Cal Scan 校准扫描4 OCor STIR 冠状面脂肪抑制STIR扫描5 OCor T1 FSE 冠状面T1扫描6 OAx T1FSE 横断面T1扫描7 OAx STIR 横断面脂肪抑制STIR扫描8 OSag T1FSE/fs T2FSE 矢状位T1或脂肪抑制T2扫描定位线说明：•在三平面定位序列，可以选择使用大体线圈（Body Coil ），进行大范围扫描，再利用表面线圈进行小FOV 的二次定位，定位中心点位于肱骨头中心。
•三平面定位图像上观察肩关节与线圈之间的对应关系，确保肩关节位于线圈的中心，这是影响图像质量的关键因素。
3-pl T2* Loc BODY 48cm ，48cm 大范围定位：3-pl T2* Loc BODY 48cm，48cm大范围定位序列参数：定位线说明：•进行小FOV的二次定位，会提示线圈改变，选择“Apply All”，定位中心点位于肱骨头中心。

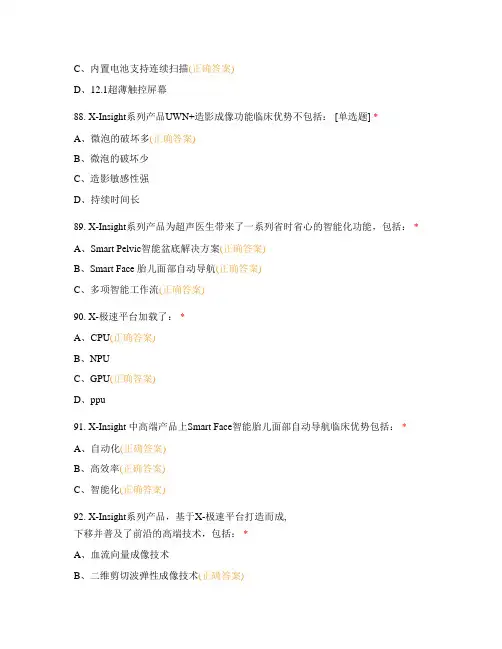

C、内置电池支持连续扫描(正确答案)D、12.1超薄触控屏幕88. X-Insight系列产品UWN+造影成像功能临床优势不包括： [单选题] *A、微泡的破坏多(正确答案)B、微泡的破坏少C、造影敏感性强D、持续时间长89. X-Insight系列产品为超声医生带来了一系列省时省心的智能化功能，包括： *A、Smart Pelvic智能盆底解决方案(正确答案)B、Smart Face 胎儿面部自动导航(正确答案)C、多项智能工作流(正确答案)90. X-极速平台加载了： *A、CPU(正确答案)B、NPUC、GPU(正确答案)D、ppu91. X-Insight 中高端产品上Smart Face智能胎儿面部自动导航临床优势包括： *A、自动化(正确答案)B、高效率(正确答案)C、智能化(正确答案)92. X-Insight系列产品，基于X-极速平台打造而成,下移并普及了前沿的高端技术，包括： *A、血流向量成像技术B、二维剪切波弹性成像技术(正确答案)C、UWN+超宽带造影成像技术(正确答案)93. 下列对DC-75描述正确的是？ *A、全景双翼支撑臂(正确答案)B、超大触摸屏，多点手势触控(正确答案)C、基于瑞影云++的远程超声新体验(正确答案)D、13.3’’ 超薄触控屏幕94. DC-90与飞利浦Affiniti 70相比优势有哪些？ *A、5个激活，1个笔式探头接口(正确答案)B、耦合剂加热器(正确答案)C、STIC, 3D Color(正确答案)D、Smart Planes CNS(正确答案)95. DC-80新增探头有哪些？ *A、L20-5E(正确答案)B、6LB7E(正确答案)C、SD8-1E(正确答案)D、DE10-3WE(正确答案)。
MR355 磁共振规范化扫描方案（1.5T）
---GE 磁共振应用学院系列教材
腰椎椎管水成像Lumbar MRM
使用限制和提醒：
1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能
、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具
有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
患者摆位：
1.首先将线圈中心置于床左右的中心，腰椎亦位于线圈左右的中心，不
能躺偏。
2.定位中心点位于脐上两指。
3.头部扫描必须配带耳塞，听力保护。
4.膝关节下使用大三角垫垫高，可以稳定腰椎防止运动。
摆位照片：
腰椎椎管水成像MRM规范化扫描方案：
1 3-pl T2* Loc 三平面定位
2 2D MRM Thick Slab 2D椎管水成像
3 OCor 3D MRM 腰椎椎管水成像
4 OCor 3D-Fiesta-c 椎管内马尾神经成像
3-pl T2* Loc，三平面定位图像：
定位线说明：
•定位中心位于及脐上两指。
•扫描结束后，观察图像，检查腰部位置是否合适，图像信号与线圈位置是否良好匹配。
一般使用线圈SpineArray23。
•三平面定位图像，冠状面图像比较多，要包括椎体和椎管。
•请注意，观察盆腔有无避孕环金属伪影，观察胸椎位置有无胸罩金属伪影。
3-pl T2* Loc，三平面定位序列参数：
定位线说明：
•所有的序列若要使用ASSET或PURE，必须针对相应线圈进行校准扫描。
•FOV中心位于解剖中心，上下范围必须超过要其后矢状面序列扫描的解剖范围。
•一般情况下使用一次采集，扫描范围不够时增加层厚。
•频率编码方向为前后。
•腰椎扫描可以使用PURE和SCIC信号强度纠正技术。
OSag T2FSE，矢状面T2定位方法图像：
定位线说明：
•在三平面冠状面定位像上，平行于腰椎定位矢状面，一般9-11层。
矢状面定位像调整上下和前后位置，横断面定位像上调整旋转角度。
•FOV中心位于椎体后缘，中心点越靠前，进入腹部，则受呼吸运动伪影的影响越大。
•对于腰椎过度变曲的病例，建议平行于椎体前添加饱和带。
•频率编码为前后方向，加NPW无卷折选项。
OSag T2FSE，矢状面T2定位序列参数：
定位线说明：
•在矢状面T2图像上平行于椎管定位冠状面，按住SHIFT键，在三平面冠状面图像上定位矢状面。
•椎管水成像层厚一般为50-80mm厚层扫描，因有脂肪抑制，所以一定要添加局部匀场。
•TR时间要足够长>8000ms，以防止多层扫描时脑脊液信号受抑制。
•椎管水成像的效果受容积效应或椎管狭窄的影响。
定位线说明：
•在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。
•3D MRM是基于3D FSE的序列，超长回波链，类似于单次激发三维成像序列。
•此序列使用脂肪抑制，更好地抑制背景信号。
•薄层高分辨率扫描以观察椎管内神经根。
扫描方法：
•在矢状面T2图像上平行于椎管定位冠状面，按住SHIFT键，在三平面冠状面图像上定位矢状面。
图像参数特点：
•椎管水成像层厚一般为50-80mm厚层扫描，椎管水成像的效果受容积效应或椎管狭窄的影响。
•因有脂肪抑制，所以一定要添加局部匀场。
•TR时间要足够长>8000ms，以防止多层扫描时脑脊液信号受抑制。
•因为属于单次激发水成像序列，TE一般大于650ms。
临床应用：
•椎间盘突出
•椎体、椎管内占位
扫描方法：
•在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。
•3D MRM是基于3D FSE的序列，超长回波链，类似于单次激发三维成像序列。
•此序列使用脂肪抑制，更好地抑制背景信号。
•薄层高分辨率扫描以观察椎管内神经根。
图像参数特点：
•3D MRM是基于3D FSE的序列，超长回波链，类似于单次激发三维成像序列，TE一般大于650ms。
•此序列使用脂肪抑制，更好地抑制背景信号。
•薄层高分辨率扫描以观察椎管内神经根。
临床应用：
•椎间盘突出
•椎体、椎管内占位
OCor 3D-Fiesta，冠状面3D-Fiesta加权图像：
扫描方法：
•在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。
•FIESTA序列对磁场不均匀比较敏感，因此需要添加局部匀
场。
图像参数特点：
•由于受呼吸运动的影响，椎旁有时会有运动伪影，但不影
响观察椎管内结构。
•薄层高分辨率扫描以观察椎管内神经根。
•FIESTA序列要求偶数NEX。
临床应用：
•椎间盘突出
•椎体、椎管内占位
椎管内占位
椎管内占位先天畸形脊髓栓系
腰椎椎管水成像病例：
髓尾部椎管畸形
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：301 HOSPITAL
ZHECHENG HOSPITAL
ZJK JIANGUO HOSPITAL
FANGXIAN HOSPITAL
MR355 磁共振规范化扫描方案（1.5T）
---GE 磁共振应用学院系列教材。
