GE-1.5T-MR-腹部增强血管--规范化扫描方案
• 大范围全视野覆盖，一次采集，当层数不够覆盖时，增加层厚。扫描上下范围要超过其后矢状面 或冠状面扫描范围。FOV中心对准解剖中心，频率编码为前后方向。
• 注意，增强血管成像由于时间的限制，必须采用直接屏气的方法，而且屏气线是一条水平直线， 否则会给其后使用ASSET序列的图像带来严重的伪影。
For GE Internal Use Only. Not for External Distribution.
间的前九分之一时间先填充到K空间的中心。 Centric： • 中心性K空间填充，扫描时间的前三分一时间先填充到K
空间的中心，一般用于胸腹部大血管增强。 Reverse Centric： • 反向中心性K空间填充 RT SAT： • 实时透视下，空间饱和施加的模式 Restricted RT Navigation： • 限制实时透视的扫描位置
• 增加层厚可以扩大扫描范围，不影响扫描时间；增加层数会延长屏气扫描时间。 • FOV大小根据扫描范围来决定，左右范围要超过解剖结构。 • 因为此序列采用SPECIAL压脂来实现背景抑制，因此可以考虑不扫描增强前的蒙片。
For GE Internal Use Only. Not for External Distribution.
肺内血管开始变亮，说 管流入造影剂，信
明造影剂注射顺利。
号变亮，此时点击
Go3D，系统静音，
提示：扫描结束后，嘱病人喘气，再屏气扫描第二期， 门脉期。如果需要观察下腔静脉，请在2分钟后开始扫
立即嘱患者屏住气，系统延迟5 秒后自动开始扫描。
描第三期。
For GE Internal Use Only. Not for External Distribution.
For GE Internal Use Only. Not for External Distribution.
• 注意，增强血管成像由于时间的限制，必须采用直接屏气的方法，而且屏气线是一条水平直线， 否则会给其后使用ASSET序列的图像带来严重的伪影。
For GE Internal Use Only. Not for External Distribution.
间的前九分之一时间先填充到K空间的中心。 Centric： • 中心性K空间填充，扫描时间的前三分一时间先填充到K
空间的中心，一般用于胸腹部大血管增强。 Reverse Centric： • 反向中心性K空间填充 RT SAT： • 实时透视下，空间饱和施加的模式 Restricted RT Navigation： • 限制实时透视的扫描位置
• 增加层厚可以扩大扫描范围，不影响扫描时间；增加层数会延长屏气扫描时间。 • FOV大小根据扫描范围来决定，左右范围要超过解剖结构。 • 因为此序列采用SPECIAL压脂来实现背景抑制，因此可以考虑不扫描增强前的蒙片。
For GE Internal Use Only. Not for External Distribution.
肺内血管开始变亮，说 管流入造影剂，信
明造影剂注射顺利。
号变亮，此时点击
Go3D，系统静音，
提示：扫描结束后，嘱病人喘气，再屏气扫描第二期， 门脉期。如果需要观察下腔静脉，请在2分钟后开始扫
立即嘱患者屏住气，系统延迟5 秒后自动开始扫描。
描第三期。
For GE Internal Use Only. Not for External Distribution.
For GE Internal Use Only. Not for External Distribution.
GE-1.5T-MR-头颅灌注PWI--规范化扫描方案
For GE Internal Use Only. Not for External Distribution.
头部灌注原理：
图像参数特点： • NEI即为rCBV，MTE即为MTT • 为提高时间分辨率和信噪比，可用较小的矩阵。 • TE时间越长，对造影剂引起磁敏感效应越敏感，但图像变形会更大。 原理： • 基于团注对比剂追踪技术,当团注顺磁性对比剂进入毛细血管床时，组织血管 腔内的磁敏感性增加，引起局部磁场的变化，进而引起邻近氢质子共振频率的 改变，后者引起质子自旋失相，导致T1和T2或T2*的值缩短，反映在磁共振影 像上则是在T1WI上信号强度增加，而在T2或T2*WI上信号强度降低。 • 对比剂首过期间，主要存在于血管内，血管外极少，血管内外浓度梯度最大， 信号的变化受弥散因素的影响很小，故能反映组织血液灌注的情况，间接反映 组织的微血管分布情况。 临床应用： • 对血供变化最敏感的扫描序列。 • 与弥散加权对照，确定缺血半暗带和再灌注时间窗。 • 颅内和转移瘤鉴别。 • 胶质瘤级别鉴别。
For GE Internal Use Only. Not for External Distribution.
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL WUHAN TONGJI HOSPITAL XJ KELAMAYI HOSPITAL HUBEI TONGJI HOSPITAL HUBEI WUHAN MEDICAL CENTER QINGHAI PEOPLE HOSPITAL SHANGHAI NO.1 HOSPITAL SHENYANG MU NO.1 HOSPITAL HUNAN XIANGYA HOSPITAL NINGXIA HOSPITAL SHANXI YUANPING HOSPITAL SHAANXI NO.4 HOSPITAL
头部灌注原理：
图像参数特点： • NEI即为rCBV，MTE即为MTT • 为提高时间分辨率和信噪比，可用较小的矩阵。 • TE时间越长，对造影剂引起磁敏感效应越敏感，但图像变形会更大。 原理： • 基于团注对比剂追踪技术,当团注顺磁性对比剂进入毛细血管床时，组织血管 腔内的磁敏感性增加，引起局部磁场的变化，进而引起邻近氢质子共振频率的 改变，后者引起质子自旋失相，导致T1和T2或T2*的值缩短，反映在磁共振影 像上则是在T1WI上信号强度增加，而在T2或T2*WI上信号强度降低。 • 对比剂首过期间，主要存在于血管内，血管外极少，血管内外浓度梯度最大， 信号的变化受弥散因素的影响很小，故能反映组织血液灌注的情况，间接反映 组织的微血管分布情况。 临床应用： • 对血供变化最敏感的扫描序列。 • 与弥散加权对照，确定缺血半暗带和再灌注时间窗。 • 颅内和转移瘤鉴别。 • 胶质瘤级别鉴别。
For GE Internal Use Only. Not for External Distribution.
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL WUHAN TONGJI HOSPITAL XJ KELAMAYI HOSPITAL HUBEI TONGJI HOSPITAL HUBEI WUHAN MEDICAL CENTER QINGHAI PEOPLE HOSPITAL SHANGHAI NO.1 HOSPITAL SHENYANG MU NO.1 HOSPITAL HUNAN XIANGYA HOSPITAL NINGXIA HOSPITAL SHANXI YUANPING HOSPITAL SHAANXI NO.4 HOSPITAL
GE 1.5T MR MRU规范化扫描方案
MR355 光纤磁共振规范化扫描方案---GE 磁共振应用学院系列教材肾盂输尿管水成像MRU使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.扫描前，禁食禁水四小时，扫描前不要排尿。
扫描前饮水加速排尿已经来不及，否则小肠内充满液体信号，干扰MRU成像，必要时注射速尿。
2.仰卧位，脚先进，身体左右居中，两前臂交叉抱头（注意，不是两手交叉在一起）。
3.观察腹部呼吸最明显位置，外加呼吸门控，磁体上的呼吸显示上下波动幅度要超过全长的三分之一。
呼吸门控软管上下缘放置软垫，防止线圈直接压迫呼吸门控软管。
4.线圈下缘要靠近膀胱，定位中心点对准脐与箭突连线的中点，三平面定位图像上观察扫描范围上要包括双肾，下缘包括膀胱。
5.嘱患者练习规律呼吸和呼气末屏气。
呼吸门控的摆放与设置：呼吸门控说明：•呼吸门控软管置于胸前壁肋下，松紧适度，轻拉后将两端粘贴在一起。
•观察呼吸门控指示标识的显示敏感性，上下浮动范围超过全长的三分之一。
•正常规律的呼吸是影响呼吸门控序列图像质量的关键因素，在进行检查之前，嘱病人手部放在腹前调节规律呼吸。
•屏气时，观察呼吸末水平线处于水平直线，这是影响图像质量的重要因素，需要检查前煅炼。
查看呼吸波及更新呼吸频率：Respiratory使用说明：•点击Waveforms可查看呼吸波及呼吸频率。
•点击Update Rate可更新呼吸频率，呼吸频率觉得有效TR及最大扫描层数。
GE-15T-MR-颈部增强血管规范化方案
磁共振规范化扫描方案（1.5T）
颈部增强血管
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能
、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具
有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
.
颈部增强血管规范化扫描方案：
1
3-pl T2* Loc
2
Ax-TOF-Loc
3
OCor ceMRA Mask
4 OCor ceMRA+C FluoroTrigger
5 OCor ceMRA+C SmartPrep
6 OCor TRICKS+C
三平面定位 横断面TOF定位像 冠状面增强血管蒙片 透视触发增强血管 智能跟踪增强血管 动态血管增强扫描
.
3-pl Loc，三平面定位图像：
定位线说明：
• 定位中心位于下颌下缘。 • 扫描结束后，观察图像，检查颈部位置是否合适，图像信号与线圈位置是否良好匹配。 • 三平面定位图像，冠状面图像比较多，要包括脊髓。
.
Calibration Scan，校准扫描定位方法图像：
定位线说明：
• 所有的序列若要使用ASSET或PURE，必须针对相应线圈进行校准扫描。 • FOV中心位于解剖中心，上下范围必须超过要其后矢状面序列扫描的解剖范围。 • 一般情况下使用一次采集，扫描范围不够时增加层厚。 • 频率编码方向为前后。 • 颈部增强血管序列不使用PURE和SCIC信号强度纠正技术。
固定头部。 3. 注意，下颌紧收，不能仰起，这样使颈椎不会过度弯曲，必要时垫高背
颈部增强血管
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能
、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具
有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
.
颈部增强血管规范化扫描方案：
1
3-pl T2* Loc
2
Ax-TOF-Loc
3
OCor ceMRA Mask
4 OCor ceMRA+C FluoroTrigger
5 OCor ceMRA+C SmartPrep
6 OCor TRICKS+C
三平面定位 横断面TOF定位像 冠状面增强血管蒙片 透视触发增强血管 智能跟踪增强血管 动态血管增强扫描
.
3-pl Loc，三平面定位图像：
定位线说明：
• 定位中心位于下颌下缘。 • 扫描结束后，观察图像，检查颈部位置是否合适，图像信号与线圈位置是否良好匹配。 • 三平面定位图像，冠状面图像比较多，要包括脊髓。
.
Calibration Scan，校准扫描定位方法图像：
定位线说明：
• 所有的序列若要使用ASSET或PURE，必须针对相应线圈进行校准扫描。 • FOV中心位于解剖中心，上下范围必须超过要其后矢状面序列扫描的解剖范围。 • 一般情况下使用一次采集，扫描范围不够时增加层厚。 • 频率编码方向为前后。 • 颈部增强血管序列不使用PURE和SCIC信号强度纠正技术。
固定头部。 3. 注意，下颌紧收，不能仰起，这样使颈椎不会过度弯曲，必要时垫高背
GE1.5T常见部位MRI常规扫描序列

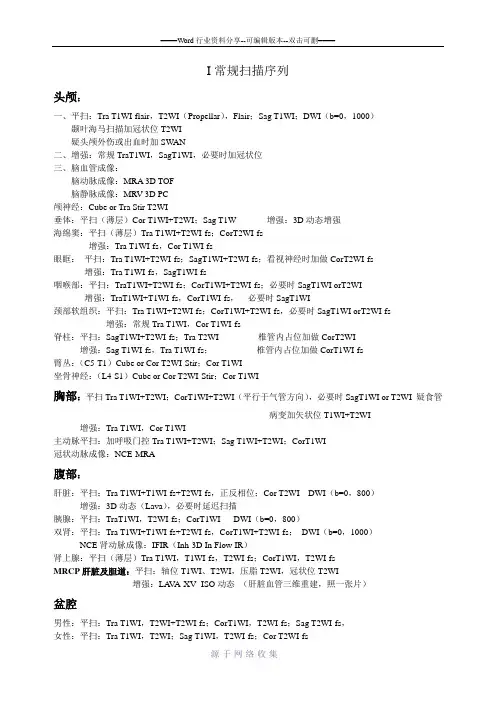

I常规扫描序列头颅：一、平扫：Tra T1WI-flair，T2WI（Propellar），Flair；Sag T1WI；DWI（b=0，1000）颞叶海马扫描加冠状位T2WI疑头颅外伤或出血时加SW AN二、增强：常规TraT1WI，SagT1WI，必要时加冠状位三、脑血管成像：脑动脉成像：MRA 3D TOF脑静脉成像：MRV 3D PC颅神经：Cube or Tra Stir T2WI垂体：平扫（薄层）Cor T1WI+T2WI；Sag T1W 增强：3D动态增强海绵窦：平扫（薄层）Tra T1WI+T2WI-fs；CorT2WI-fs增强：Tra T1WI-fs，Cor T1WI-fs眼眶：平扫：Tra T1WI+T2WI-fs；SagT1WI+T2WI-fs；看视神经时加做CorT2WI-fs增强：Tra T1WI-fs，SagT1WI-fs咽喉部：平扫：TraT1WI+T2WI-fs；CorT1WI+T2WI-fs；必要时SagT1WI orT2WI增强：TraT1WI+T1WI-fs，CorT1WI-fs，必要时SagT1WI颈部软组织：平扫：Tra T1WI+T2WI-fs；CorT1WI+T2WI-fs，必要时SagT1WI orT2WI-fs增强：常规Tra T1WI，Cor T1WI-fs脊柱：平扫：SagT1WI+T2WI-fs；Tra T2WI 椎管内占位加做CorT2WI增强：Sag T1WI-fs，Tra T1WI-fs；椎管内占位加做CorT1WI-fs臂丛：（C5-T1）Cube or Cor T2WI-Stir；Cor T1WI坐骨神经：（L4-S1）Cube or Cor T2WI-Stir；Cor T1WI胸部：平扫Tra T1WI+T2WI；CorT1WI+T2WI（平行于气管方向），必要时SagT1WI or T2WI 疑食管病变加矢状位T1WI+T2WI 增强：Tra T1WI，Cor T1WI主动脉平扫：加呼吸门控Tra T1WI+T2WI；Sag T1WI+T2WI；CorT1WI冠状动脉成像：NCE-MRA腹部：肝脏：平扫：Tra T1WI+T1WI-fs+T2WI-fs，正反相位；Cor T2WI DWI（b=0，800）增强：3D动态（Lava），必要时延迟扫描胰腺：平扫：TraT1WI，T2WI-fs；CorT1WI DWI（b=0，800）双肾：平扫：Tra T1WI+T1WI-fs+T2WI-fs，CorT1WI+T2WI-fs；DWI（b=0，1000）NCE肾动脉成像：IFIR（Inh-3D In Flow IR）肾上腺：平扫（薄层）Tra T1WI，T1WI-fs，T2WI-fs；CorT1WI，T2WI-fsMRCP肝脏及胆道：平扫：轴位T1WI、T2WI，压脂T2WI，冠状位T2WI增强：LA V A-XV -ISO动态（肝脏血管三维重建，照一张片）盆腔男性：平扫：Tra T1WI，T2WI+T2WI-fs；CorT1WI，T2WI-fs；Sag T2WI-fs，女性：平扫：Tra T1WI，T2WI；Sag T1WI，T2WI-fs；Cor T2WI-fs膀胱：平扫：Tra T1WI+T2WI+T2WI-fs，CorT2WI-fs，SagT2WI-fs直肠：平扫：Tra T1WI，T2WI+T2WI-fs，SagT2WI-fs；DWI（膀胱直肠）增强：TraT1WI-fs，SagT1WI-fs，CorT1WI-fs骨盆：（包括大小骨盆骨骼及软组织）TraT1WI+T2WI-fs；CorT1WI+T2WI妊娠：足先进，根据胎儿体位及扫描部位灵活掌握扫描方位及序列，以T2WI为主胎儿TraT2WI，SagT2WI，CorT2WI骨关节：肩关节：TraT1WI+T2WI-fs；CorT1WI+T2WI-fs，SagT2WI-fs髋关节：平扫TraT1WI+PD-fs；Cor PD-fs；骶髂关节：TraT1WI+ PD-fs；Cor T1WI，Cor PD-fs膝关节：平扫：SagT1WI+PD-fs；CorPD-fs踝关节：平扫SagT1WI+PD-fs；TraT1WI+T2WI-fs；CorPD-fs腕关节：CorT1WI+PD-fs；TraT1WI+T2WI-fs；SagPD-fs四肢软组织：平扫：TraT1WI+T2WI-fs；SagT2WI-fs or/and Cor T2WI-fs（根据部位选择）增强：TraT1WI-fs。
GE T MR MRCP常规规范化扫描方案
如减小频率编码、增大FOV、增加带宽等。 • 如果缩短屏气时间，可在Acqs Before Pause中输入一半扫描层
数，分两次屏气扫描。 • 序列为T2/T1加权，液体（动脉、静脉、胆管）均为高信号，脂
肪被抑制。 临床应用： • 无需注射对比剂，即可观察血管性病变；观察肿瘤血供；观察胆
道系统疾病。 • 注意，肝脏内的实质性病灶与肝实质之间对比度在此序列上比较
差。
For GE Internal Use Only. Not for External Distribution.
BH 2D MRCP，二维MRCP图像：
扫描方法：
• 在横断面T2SSFSE或脂肪抑制T2图像上定位，定位中心点位于胆 总管末端，并在Number of Radial Slices中输入9层，Partial Radial Spacing中输入10或15度角，旋转放射状定位线至左右对 称。不使用SCIC或PURE信号强度均匀性纠正技术。
For GE Internal Use Only. Not for External Distribution.
MRCP规范化扫描方案：
1
3-pl Loc
2
BH Calibration Scan
3
BH Ax T2 SSFSE
4 BH OCor 2D fs FIESTA
5 BH 2D MRCP ThickSlab
For GE Internal Use Only. Not for External Distribution.
BH Cor fs Fiesta，冠状面脂肪抑制FIESTA图像：
扫描方法： • 在横断面T2图像上定位冠状面，将肝脏置于FOV中心。 • 添加局部匀场，约等于肝脏大小，置于中心偏肝侧。 图像参数特点： • 这个序列对磁敏感伪影比较敏感，因此调整参数使用TR最短，比
数，分两次屏气扫描。 • 序列为T2/T1加权，液体（动脉、静脉、胆管）均为高信号，脂
肪被抑制。 临床应用： • 无需注射对比剂，即可观察血管性病变；观察肿瘤血供；观察胆
道系统疾病。 • 注意，肝脏内的实质性病灶与肝实质之间对比度在此序列上比较
差。
For GE Internal Use Only. Not for External Distribution.
BH 2D MRCP，二维MRCP图像：
扫描方法：
• 在横断面T2SSFSE或脂肪抑制T2图像上定位，定位中心点位于胆 总管末端，并在Number of Radial Slices中输入9层，Partial Radial Spacing中输入10或15度角，旋转放射状定位线至左右对 称。不使用SCIC或PURE信号强度均匀性纠正技术。
For GE Internal Use Only. Not for External Distribution.
MRCP规范化扫描方案：
1
3-pl Loc
2
BH Calibration Scan
3
BH Ax T2 SSFSE
4 BH OCor 2D fs FIESTA
5 BH 2D MRCP ThickSlab
For GE Internal Use Only. Not for External Distribution.
BH Cor fs Fiesta，冠状面脂肪抑制FIESTA图像：
扫描方法： • 在横断面T2图像上定位冠状面，将肝脏置于FOV中心。 • 添加局部匀场，约等于肝脏大小，置于中心偏肝侧。 图像参数特点： • 这个序列对磁敏感伪影比较敏感，因此调整参数使用TR最短，比
1.5T.MRI全脊柱规范化扫描方案ppt课件
有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
患者摆位：
1. 肩部上顶线圈，头部两侧必须用海绵垫固定，下巴略内收，双手置于 体侧。
1 1-3-pl Loc 2 1-3-pl Loc 3 1-3-pl Loc 4 1-Sag T2 5 1-Sag T1 6 1-Sag STIR 7 2-Sag T2 8 2-Sag T1 9 2-Sag STIR 10 3-Sag T2 11 3-Sag T1 12 3-Sag STIR
三平面定位TOP 三平面定位MID 三平面定位BOT 第一段矢状位T2 第一段矢状位T1 第一段矢状位STIR 第二段矢状位T2 第二段矢状位T1 第二段矢状位STIR 第三段矢状位T2 第三段矢状位T1 第三段矢状位STIR
2-3-pl Loc，第二段三平面定位方法图像：
定位线说明：
• 第一段三平面定位中心点为i210。 • 线圈使用CTLMID。 • 三平面定位像冠状面图像尽可能包括脊柱或脊髓。
3-3-pl Loc，第三段三平面定位方法图像：
定位线说明：
• 第一段三平面定位中心点为i420。 • 线圈使用CTL456。 • 三平面定位像冠状面图像尽可能包括脊柱或脊髓。
CTL123 CTLMID CTL456 CTL123 CTL123 CTL123 CTLMID CTLMID CTLMID CTL456 CTL456 CTL456
1-3-pl Loc，第一段三平面定位方法图像：
定位线说明：
不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
患者摆位：
1. 肩部上顶线圈，头部两侧必须用海绵垫固定，下巴略内收，双手置于 体侧。
1 1-3-pl Loc 2 1-3-pl Loc 3 1-3-pl Loc 4 1-Sag T2 5 1-Sag T1 6 1-Sag STIR 7 2-Sag T2 8 2-Sag T1 9 2-Sag STIR 10 3-Sag T2 11 3-Sag T1 12 3-Sag STIR
三平面定位TOP 三平面定位MID 三平面定位BOT 第一段矢状位T2 第一段矢状位T1 第一段矢状位STIR 第二段矢状位T2 第二段矢状位T1 第二段矢状位STIR 第三段矢状位T2 第三段矢状位T1 第三段矢状位STIR
2-3-pl Loc，第二段三平面定位方法图像：
定位线说明：
• 第一段三平面定位中心点为i210。 • 线圈使用CTLMID。 • 三平面定位像冠状面图像尽可能包括脊柱或脊髓。
3-3-pl Loc，第三段三平面定位方法图像：
定位线说明：
• 第一段三平面定位中心点为i420。 • 线圈使用CTL456。 • 三平面定位像冠状面图像尽可能包括脊柱或脊髓。
CTL123 CTLMID CTL456 CTL123 CTL123 CTL123 CTLMID CTLMID CTLMID CTL456 CTL456 CTL456
1-3-pl Loc，第一段三平面定位方法图像：
定位线说明：
GE1.5TMR腰椎规范化扫描方案
腰椎MRI的重要性和应用
重要性
腰椎MRI能够清晰地显示腰椎间盘、脊髓、神经根等结构，对于腰椎疾病的诊断和治疗具有重要意义。同时，规 范化、标准化的扫描方案能够提高检查结果的准确性和可靠性，为临床医生提供更加可靠的诊断依据。
应用
腰椎MRI广泛应用于腰椎疾病的诊断、治疗和预后评估。例如，对于腰椎间盘突出、腰椎管狭窄、腰椎骨折等疾 病，腰椎MRI能够提供准确的诊断信息，帮助医生制定合适的治疗方案。同时，腰椎MRI还可以用于评估治疗效 果和预后情况。
层厚与间距
根据检查需求选择适当的 层厚和间距，以便获取清 晰、准确的图像。
扫描序列
根据腰椎病变的特点，选 择适当的扫描序列，如T1 加权成像、T2加权成像等。
扫描视野
根据需要检查的部位确定 扫描视野，确保覆盖整个 腰椎区域。
扫描步骤和流程
定位扫描
通过定位扫描确定腰椎 的具体位置和范围。
常规扫描
按照设定的参数和序列 进行腰椎的常规扫描。
医生还需结合患者的临床表现和其他 检查结果，对MRI图像进行综合分析， 以提高诊断的准确性和可靠性。
在解读腰椎MRI图像时，医生需注意 观察腰椎间盘是否突出、脊髓是否受 压、神经根是否受累等细节，以便做 出准确的诊断。
腰椎疾病诊断标准
腰椎疾病的诊断标准主要包括症状、 体征和影像学检查三个方面。
体征主要包括腰部压痛、叩击痛、肌 肉萎缩、肌力下降等，严重时可出现 病理反射等神经系统异常表现。
病例讨论与解析
病例1解析
该患者长期从事重体力劳动，可能导致腰椎间盘承受过大压力，诱发椎间盘突 出。MR图像显示L4-5椎间盘突出，压迫神经根，是导致患者腰痛和左下肢放 射痛的主要原因。
病例2解析
GE-1.5T-MR-膝关节T2MAP--规范化扫描方案
磁共振规范化扫描方案（1.5T） ---中华磁共振应用学院系列教材
T2Mapping
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能 、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具 有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的， 不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽 快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
For GE Internal Use Only. Not for External Distribution.
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL WUHAN TONGJI HOSPITAL XJ KELAMAYI HOSPITAL HUBEI TONGJI HOSPITAL HUBEI WUHAN MEDICAL CENTER QINGHAI PEOPLE HOSPITAL SHANGHAI NO.1 HOSPITAL SHENYANG MU NO.1 HOSPITAL HUNAN XIANGYA HOSPITAL NINGXIA HOSPITAL SHANXI YUANPING HOSPITAL SHAANXI NO.4 HOSPITAL
T2Mapping
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能 、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具 有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的， 不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽 快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
For GE Internal Use Only. Not for External Distribution.
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL WUHAN TONGJI HOSPITAL XJ KELAMAYI HOSPITAL HUBEI TONGJI HOSPITAL HUBEI WUHAN MEDICAL CENTER QINGHAI PEOPLE HOSPITAL SHANGHAI NO.1 HOSPITAL SHENYANG MU NO.1 HOSPITAL HUNAN XIANGYA HOSPITAL NINGXIA HOSPITAL SHANXI YUANPING HOSPITAL SHAANXI NO.4 HOSPITAL
椎管水成像规范化扫描方案 -优秀医学PPT课件
OAx T2 FRFSE，病例
椎间盘突出
椎管内占位
OAx/OSag/OCor T1+C
扫描方法： • 复制平扫时定位线即可 图像参数特点： • 要充分利用饱和带，以减小血管搏动伪影 临床应用： • 有无椎体、椎管内占位性病变
OAx/OSag/OCor T1+C，病例
椎体占位
脊髓空洞症
1.5T ---
扫描方法： • 直接复制Osag T2 FRFSE序列的定位线即可 图像参数特点： • 频率编码方向应为前后，加NPW • 无需施加前饱和带 临床应用：
• 腰椎的压脂完全可以用常规脂肪抑制技术，时间短信噪比 高，注意臀部受压处可能会有部分压脂不均
• 观察有无椎间盘突出；有无椎体、椎管内病变 • 椎体血管瘤和脂肪瘤鉴别诊断 • 新鲜骨折和陈旧骨折鉴别诊断
三平面定位 矢状面T2 矢状面T1 矢状面脂肪抑制STIR或脂肪抑制T2FSE 横断面T2 腰椎椎管水成像 椎管内马尾神经成像 增强扫描序列
3-pl Loc，三平面定位扫描
2D椎管水成像定位图像： 3D椎管水成像冠状面定位图像：
马尾神经根冠状面定位图像： 椎管外神经根横断面弥散加权定位图像：
OSag T2 FRFSE
OSag STIR/OSag fs T2FSE，病例
椎间盘突出
脊髓空洞症
OAx sag T2选作定位像 • 可以针对椎间盘进行多组多层面多角度扫描，也可以直接
大范围画定位线，包全所有椎体
• 定位中心置于椎体后缘 图像参数特点： • 频率编码方向应为前后，加NPW • 加上下饱和带，以减小脑脊液搏动伪影 临床应用： • 观察有无椎间盘突出 • 有无椎体、椎管内病变
OSag T1 FSE
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
For GE Internal Use Only. Not for External Distribution.
OCor 3D MRM，冠状面3D MRM定位方法图像：
定位线说明：
• • • • • 在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。 3DMRM是基于3DFSE的序列，超长回波链，类似于单次激发三维成像序列。 此序列使用脂肪抑制，更好地抑制背景信号。 薄层高分辨率扫描以观察椎管内神经根。 不使用任何信号强度均匀性纠正技术。
磁共振规范化扫描方案（HDe） ---中华磁共振应用学院系列教材
腰椎椎管水成像 Lumbar MRM
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能 、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具 有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的， 不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽 快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
For GE Internal Use Only. Not for External Distribution.
患者摆位：
1. 首先将线圈中心置于床左右的中心，腰椎亦位于线圈左右的中心，不 能躺偏。 2. 定位中心点位于脐上两指。 3. 头部扫描必须配带耳塞，听力保护。 4. 膝关节下使用大三角垫垫高，可以稳定腰椎防止运动。 5. 腰椎扫描可以不使用颈前线圈。
For GE Internal Use Only. Not for External Distribution.
OSag 2D MRM，矢状面二维椎管水成像图像：
扫描方法： • 在矢状面T2图像上平行于椎管定位冠状面，按住SHIFT键， 在三平面冠状面图像上定位矢状面。 图像参数特点： • 椎管水成像层厚一般为50-80mm厚层扫描，椎管水成像的效 果受容积效应或椎管狭窄的影响。 • 因有脂肪抑制，所以一定要添加局部匀场。 • TR时间要足够长>8000ms，以防止多层扫描时脑脊液信号受 抑制。 • 因为属于单次激发水成像序列，TE一般大于650ms。 • 不使用任何信号强度均匀性纠正技术。 临床应用： • 椎间盘突出 • 椎体、椎管内占位
For GE Internal Use Only. Not for External Distribution.
腰椎椎管水成像病例：
髓尾部椎管畸形
For GE Internal Use Only. Not for External Distribution.
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
For GE Internal Use Only. Not for External Distribution.
摆位照片：
For GE Internal Use Only. Not for External Distribution.
腰椎椎管水成像规范化扫描方案：
1 2 3 4 3-pl T2* Loc 2D MRM Thick Slab OCor 3D MRM OCor 3D-Fiesta-c 三平面定位 2D椎管水成像 腰椎椎管水成像 椎管内马尾神经成像
For GE Internal Use Only. Not for External Distribution.
腰椎椎管水成像病例：
椎管内占位
For GE Internal Use Only. Not for External Distribution.
腰椎椎管水成像病例：
脊髓栓系
椎管内占位
先天畸形
For GE Internal Use Only. Not for External Distribution.
磁共振规范化扫描方案（HDe） ---中华磁共振应用学院系列教材
For GE Internal Use Only. Not for External Distribution.
OSag 2D MRM，矢状面2DMRM定位方法图像：
定位线说明：
• • • • • 在矢状面T2图像上平行于椎管定位冠状面，按住SHIFT键，在三平面冠状面图像上定位矢状面。 椎管水成像层厚一般为50-80mm厚层扫描，因有脂肪抑制，所以一定要添加局部匀场。 TR时间要足够长>8000ms，以防止多层扫描时脑脊液信号受抑制。 椎管水成像的效果受容积效应或椎管狭窄的影响。 不使用任何信号强度均匀性纠正技术。
For GE Internal Use Only. Not for External Distribution.
OCor 3D MRM，冠状在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。 • 3DMRM是基于3DFSE的序列，超长回波链，类似于单次激发 三维成像序列。 • 此序列使用脂肪抑制，更好地抑制背景信号。 • 薄层高分辨率扫描以观察椎管内神经根。 图像参数特点： • 3DMRM是基于3DFSE的序列，超长回波链，类似于单次激发 三维成像序列，TE一般大于650ms。 • 此序列使用脂肪抑制，更好地抑制背景信号。 • 薄层高分辨率扫描以观察椎管内神经根。 • 不使用任何信号强度均匀性纠正技术。 临床应用： • 椎间盘突出 • 椎体、椎管内占位
For GE Internal Use Only. Not for External Distribution.
Ocor 3D-Fiesta-c，冠状面3D-FIESTA-C定位方法图像：
定位线说明：
• • • 在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。 FIESTA序列对磁场不均匀比较敏感，因此需要添加局部匀场。 薄层高分辨率扫描以观察椎管内神经根。
For GE Internal Use Only. Not for External Distribution.
OSag T2FRFSE，矢状面T2定位方法图像：
定位线说明：
• 在三平面冠状面定位像上，平行于腰椎定位矢状面，一般9-11层。矢状面定位像调整上下和前后 位置，横断面定位像上调整旋转角度。 • FOV中心位于椎体后缘，中心点越靠前，进入腹部，则受呼吸运动伪影的影响越大。 • 对于腰椎过度变曲的病例，建议平行于椎体前添加饱和带。 • 频率编码为前后方向，加NPW无卷折选项。 • 使用SCIC纠正信号强度的均匀性。
For GE Internal Use Only. Not for External Distribution.
3-pl T2* Loc，三平面定位图像：
定位线说明：
• • • • 定位中心位于及脐上两指。 扫描结束后，观察图像，检查腰部位置是否合适，图像信号与线圈位置是否良好匹配。如果病 人身高较低，有时需要将线圈改为CTL345。 三平面定位图像，冠状面图像比较多，要包括椎体和椎管。 请注意，观察盆腔有无避孕环金属伪影，观察胸椎位置有无胸罩金属伪影。
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL WUHAN TONGJI HOSPITAL XJ KELAMAYI HOSPITAL HUBEI TONGJI HOSPITAL HUBEI WUHAN MEDICAL CENTER SHENYANG MU NO.1 HOSPITAL HUNAN XIANGYA HOSPITAL NINGXIA HOSPITAL SHANXI YUANPING HOSPITAL SHAANXI NO.4 HOSPITAL
For GE Internal Use Only. Not for External Distribution.
OCor 3D-Fiesta-c，冠状面3D-Fiesta-c加权图像：
扫描方法： • 在矢状面T2图像定位冠状面，平行于椎管走行，覆盖椎管。 • FIESTA序列对磁场不均匀比较敏感，因此需要添加局部匀 场。 图像参数特点： • 由于受呼吸运动的影响，椎旁有时会有运动伪影，但不影 响观察椎管内结构。 • 薄层高分辨率扫描以观察椎管内神经根。 • FIESTA-C序列要求偶数NEX。 临床应用： • 椎间盘突出 • 椎体、椎管内占位
