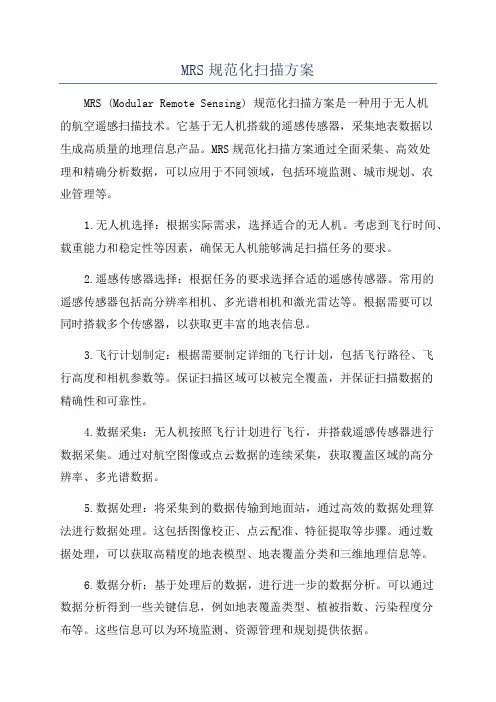

MRS规范化扫描方案MRS (Modular Remote Sensing) 规范化扫描方案是一种用于无人机的航空遥感扫描技术。
它基于无人机搭载的遥感传感器，采集地表数据以生成高质量的地理信息产品。
MRS规范化扫描方案通过全面采集、高效处理和精确分析数据，可以应用于不同领域，包括环境监测、城市规划、农业管理等。
1.无人机选择：根据实际需求，选择适合的无人机。
考虑到飞行时间、载重能力和稳定性等因素，确保无人机能够满足扫描任务的要求。
2.遥感传感器选择：根据任务的要求选择合适的遥感传感器。
常用的遥感传感器包括高分辨率相机、多光谱相机和激光雷达等。
根据需要可以同时搭载多个传感器，以获取更丰富的地表信息。
3.飞行计划制定：根据需要制定详细的飞行计划，包括飞行路径、飞行高度和相机参数等。
保证扫描区域可以被完全覆盖，并保证扫描数据的精确性和可靠性。
4.数据采集：无人机按照飞行计划进行飞行，并搭载遥感传感器进行数据采集。
通过对航空图像或点云数据的连续采集，获取覆盖区域的高分辨率、多光谱数据。
5.数据处理：将采集到的数据传输到地面站，通过高效的数据处理算法进行数据处理。
这包括图像校正、点云配准、特征提取等步骤。
通过数据处理，可以获取高精度的地表模型、地表覆盖分类和三维地理信息等。
6.数据分析：基于处理后的数据，进行进一步的数据分析。
可以通过数据分析得到一些关键信息，例如地表覆盖类型、植被指数、污染程度分布等。
这些信息可以为环境监测、资源管理和规划提供依据。
7.产品生成：根据分析结果，生成相关的地理信息产品。
这可以是地表覆盖图、3D模型、变形分析图等。
这些产品可以用于专业领域的研究或用于地理信息系统的更新和管理。
8.产品应用：生成的地理信息产品可应用于各种领域。
例如，环境监测中可以使用无人机获取的数据来监测水质、土壤质量等；城市规划可以利用三维地图来进行规划设计；农业管理可以根据植被指数来分析农作物的生长情况。
MRS规范化扫描方案作为一种先进的航空遥感技术，具有多种优势。
磁共振规范化扫描方案引言磁共振成像（Magnetic Resonance Imaging, MRI）是一种无创性、非放射性的医学影像技术，已广泛应用于临床诊断和研究领域。
磁共振成像通过测量人体组织在强磁场中的核磁共振信号来生成高分辨率的影像，具有优于其他成像技术的特点。
然而，不同设备和操作者之间的差异可能导致图像的不一致性和误差，降低磁共振成像的可比性和准确性。
为了解决这一问题，磁共振成像中引入了规范化扫描方案，用于标准化和校准图像数据，以确保图像的一致性和准确性。
本文将介绍磁共振规范化扫描方案的基本原理和应用。
磁共振规范化扫描方案的基本原理磁共振规范化扫描方案是一种使用特定的扫描序列和参数进行标准化扫描的方法。
它通过获取一系列特定的比较图像，以后续的图像数据进行校准和标准化。
具体步骤如下：1.选择参考图像：选择一幅高质量的图像作为参考图像，通常选择具有准确解剖结构的图像，例如结构性MRI序列。
2.获得比较图像：在一定的时间间隔内，获得多个比较图像，确保覆盖所需的解剖结构和区域。
3.图像预处理：对比较图像进行预处理，包括矫正图像偏移、矫正感应元素的不均匀性以及降噪等处理。
4.空间变换：将比较图像通过空间变换的方法对齐到参考图像的空间坐标系中。
常用的方法包括刚性变换、仿射变换和非刚性变换等。
5.图像插值：对齐后的比较图像进行插值，以确保图像像素在空间上的一致性和连续性。
6.标准空间映射：通过将对齐后的图像映射到标准空间，使得多个图像之间的比较和分析更为方便。
7.校准和标准化：根据参考图像的特征和解剖结构，对其他图像进行校准和标准化，确保相似结构在不同图像中的一致性和可比性。
8.质量评估：对规范化后的图像进行质量评估，包括图像对齐的准确性、图像畸变的程度以及图像噪声的水平等。
磁共振规范化扫描方案的应用磁共振规范化扫描方案在临床和研究中具有广泛的应用，主要包括以下几个方面：1.多中心研究比较：多中心临床研究通常涉及多个机构和设备，使用磁共振规范化扫描方案可以保证不同设备之间图像的一致性和可比性，提高研究结果的准确性和可靠性。
MR355 光纤磁共振规范化扫描方案---GE 磁共振应用学院系列教材磁敏感成像SWAN使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.头部扫描必须配带耳塞，听力保护。
2.摆位时，肩部紧贴线圈，左右居中，头部不能旋转，同时必须用三角垫固定头部。
3.建议扫描时患者下颌内收。
4.定位中心位于鼻根或眉间，激光灯经过眼睛时必须闭眼。
5.婴幼儿因头颅较小，需在他们的枕背部加软垫，以确保患者头颅中心与线圈中心一致，同时注意保暖。
SWAN规范化扫描方案：1 3-pl T2* Loc 三平面定位2 OAx 3D SWAN 三维磁敏感加权成像3-pl Loc，三平面定位图像：定位线说明：•三平面定位图像上观察头颅位置既不能偏上也不能偏下，确保头颅位于线圈的中心，图像信号与线圈位置匹配良好。
•有时为了加快扫描速度，可以减少扫描层数。
•三平面定位像矢状面层数较多，为了利于横断面三维血管定位。
3-pl Loc，三平面定位序列参数：定位线说明：•所有的序列若要使用ASSET或PURE，必须针对相应线圈进行校准扫描。
•FOV中心位于解剖中心，上下范围必须超过要扫描的解剖范围。
•一般情况下使用一次采集，扫描范围不够时增加层厚。
•频率编码方向为前后。
•ASSET能加快常规序列的扫描速度，或能改善EPI序列的图像对比度。
•PURE能改善图像信号的均匀性。
OAx 3D SWAN，横断面三维磁敏感成像定位方法：定位线说明：•在三平面矢状面图像上定位，三维成像块，在冠状面图像上调整左右位置，横断面图像上调整旋转角度。

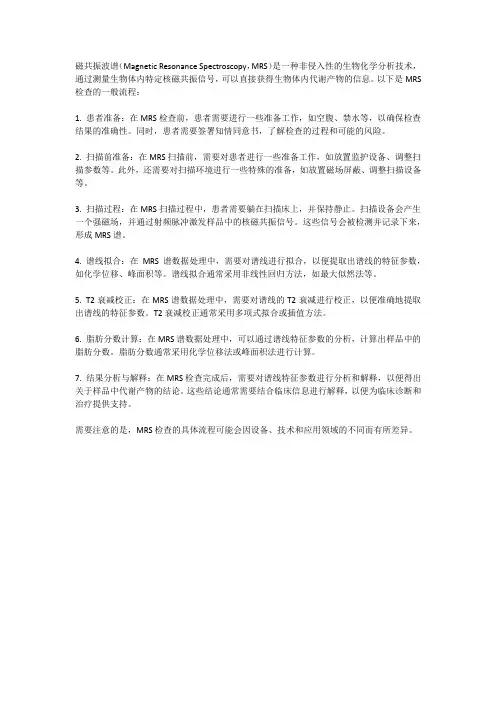

磁共振波谱（Magnetic Resonance Spectroscopy，MRS）是一种非侵入性的生物化学分析技术，通过测量生物体内特定核磁共振信号，可以直接获得生物体内代谢产物的信息。
以下是MRS 检查的一般流程：1. 患者准备：在MRS检查前，患者需要进行一些准备工作，如空腹、禁水等，以确保检查结果的准确性。
同时，患者需要签署知情同意书，了解检查的过程和可能的风险。
2. 扫描前准备：在MRS扫描前，需要对患者进行一些准备工作，如放置监护设备、调整扫描参数等。
此外，还需要对扫描环境进行一些特殊的准备，如放置磁场屏蔽、调整扫描设备等。
3. 扫描过程：在MRS扫描过程中，患者需要躺在扫描床上，并保持静止。
扫描设备会产生一个强磁场，并通过射频脉冲激发样品中的核磁共振信号。
这些信号会被检测并记录下来，形成MRS谱。
4. 谱线拟合：在MRS谱数据处理中，需要对谱线进行拟合，以便提取出谱线的特征参数，如化学位移、峰面积等。
谱线拟合通常采用非线性回归方法，如最大似然法等。
5. T2衰减校正：在MRS谱数据处理中，需要对谱线的T2衰减进行校正，以便准确地提取出谱线的特征参数。
T2衰减校正通常采用多项式拟合或插值方法。
6. 脂肪分数计算：在MRS谱数据处理中，可以通过谱线特征参数的分析，计算出样品中的脂肪分数。
脂肪分数通常采用化学位移法或峰面积法进行计算。
7. 结果分析与解释：在MRS检查完成后，需要对谱线特征参数进行分析和解释，以便得出关于样品中代谢产物的结论。
这些结论通常需要结合临床信息进行解释，以便为临床诊断和治疗提供支持。
需要注意的是，MRS检查的具体流程可能会因设备、技术和应用领域的不同而有所差异。
磁共振规范化扫描方案简介磁共振（Magnetic Resonance，简称MR）规范化扫描是利用磁共振成像技术结合统计学方法，在多个受试者之间实现数据比较和分析的一种方法。
磁共振规范化扫描广泛用于神经影像学研究，如脑结构重建、病理诊断、功能网络分析等。
本文将介绍磁共振规范化扫描的基本原理以及常用的扫描方案。
磁共振规范化扫描原理磁共振规范化扫描的基本原理是通过将受试者的原始扫描数据转化到一个标准空间，使得不同受试者之间的数据具有可比性。
这样可以实现对大样本进行集体统计分析，比较群体之间的差异以及与其他变量的关联。
磁共振规范化扫描的具体流程包括以下几个步骤：1.图像预处理：对原始MR扫描图像进行去噪、纠正（如校正磁场不均匀性）等预处理操作，以提高后续处理的准确性和可靠性。
2.图像配准：将被试者的扫描图像与一个已知的标准空间进行配准，使得两者之间的相应解剖结构保持一致。
常用的配准方法有线性配准、非线性配准等。
3.空间变换：应用配准结果，通过线性或非线性变换将被试者的扫描数据映射到标准空间中。
4.空间平滑：为了降低噪音和增强信号，对规范化后的图像进行空间平滑处理，常用的平滑方法有高斯平滑、小波平滑等。
5.数据分析：在规范化后的数据上进行后续的统计学分析，如群组比较、功能网络构建等。
常用的磁共振规范化扫描方案VBM（Voxel-based Morphometry）VBM是一种常用的磁共振规范化扫描方案，主要用于脑结构重建和群组差异分析。
其基本思路是将受试者的扫描数据进行配准和统计分析，从而获得组织与功能之间的关联。
VBM方案的具体步骤包括：1.图像配准：通过线性或非线性配准将受试者的扫描图像与模板图像进行配准。
2.灰质白质分割：将配准后的图像进行灰质和白质分割，以区分脑组织。
3.空间平滑：对分割后的图像进行空间平滑，以增加灰质和白质的稳定性。
4.统计分析：对平滑后的图像进行统计学分析，比较不同群组之间的差异。
磁共振规范化扫描方案（3.0T）---中华磁共振应用学院系列教材中枢神经系统波谱MRS使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.采用标准头部成像体位，仰卧位，头先进，双手置于身体两侧，人体长轴与床面长轴一致。
2.头部扫描必须配带耳塞，听力保护。
3.摆位时，肩部必须靠近线圈，头顶部尽量向线圈内，左右居中，头部不能旋转，同时必须用海绵垫固定头部。
4.波谱成像对运动比较敏感，请严格制动，否则谱线质量较差。
5.下颌一定要内收，必要时垫高枕后，这样可明显减少图像伪影。
6.定位中心位于鼻根或眉间，若是激光灯经过眼睛时必须闭眼。
头部波谱MRS规范化扫描方案：1 3-pl Loc 三平面定位2 Calibration Scan 校准扫描3 Ax T1 Loc 纯轴位T1定位扫描4 Ax SV STEAM MRS 30 单体素波谱STEAM，短TE=35ms5 Ax SV PRESS MRS 35 单体素波谱PRESS，短TE=35ms6 Ax SV PRESS MRS 144 单体素波谱PRESS，长TE=144ms7 Ax SV PRESS MRS 288 单体素波谱PRESS，长TE=288ms8 2D PRESS CSI MRS 144 二维多体素波谱，长TE=144ms9 3D PRESS CSI MRS 144 三维多体素波谱，长TE=144ms波谱扫描大范围三平面定位图像：定位线说明：•三平面定位图像上观察头颅位置既不能偏上也不能偏下，确保头颅位于线圈的中心，图像信号与线圈位置匹配良好。
•三平面定位像，在每一个平面均大范围扫描，覆盖全脑，以利于波谱定位，观察波谱定位区域周围结构是否会影响谱线质量。
•层厚一般为5mm。
Ax T1 Loc，纯轴位横断面T1定位像定位线说明：•波谱定位像层厚一般为5mm，间隔0，定位像层厚与波谱扫描层厚之间呈倍数关系。
•因为没有层间隔，T1序列可采用两次采集，TR时间缩短至1750，或缩短回波链。
•纯轴位T2定位也可以，对伴有水肿的病变显示较好。
OAx T1flair，斜位横断面定位图像：定位线说明：•在矢状面图像中定位横断面，平行于胼骶体前后缘。
•添加上下饱和带，以消除血管搏动伪影。
•一般情况下，使用两次采集，TR=1750，TI=720-760。
两次采集可以增加灰白质对比度，提高了信噪比。
中枢神经系统波谱扫描注意事项：•单通道和多通道线圈均可使用，但多通道线圈扫描多体素波谱需要校准扫描。
•被检查者的配合和良好的摆位。
•确定MRS扫描的感兴趣区（ROI），保证局部磁场的绝对均匀。
避开干扰组织，如颅骨、空气、脂肪、硬膜、脑脊液等保持体素大小的稳定性和可比较性•水和脂肪质子峰的抑制。
待测定代谢物的浓度在毫摩尔数量级；水的质子浓度约为110摩尔，为前者浓度的104-105倍；脂肪的质子也需要进行抑制；化学位移选择法（Chemical Shift Selective，CHESS）•被检查病变的大小。
脊髓病变一般不适于做MRS检查（位于延髓者可以考虑）；病变大小，影响谱线的扫描质量；单体素波谱STEAM与PRESS的区别：Probe-s Probe-p名称STEAM PRESS扫描方式单体素单体素，多体素，三维SNR低高水抑制好不如STEAMTE TE=30TE=35,144,288饱和带少多临床应用观察mI峰临床最常用的单体素波谱序列中枢神经系统波谱预扫描：点击Auto Prescan后，出现波谱预扫描结果；波谱预扫描结果的好坏影响谱线的质量，一般情况下要求：•单体素波谱预扫描水峰半高线宽（LnWidth）要小于7•二维多体素波谱预扫描水峰半高线宽（LnWidth）要小于10•三维多体素波谱预扫描水峰半高线宽（LnWidth）要小于15注意：使用ZOOM或WHOLE梯度模式，完全取决于预扫描结果的好坏。
中枢神经系统波谱谱线临床意义：•N-乙酰基天门冬氨酸（NAA），正常脑组织第一大峰，位于2.02-2.05ppm，仅存在于神经元内，而不会出现于胶质细胞，是神经元密度和生存的标志。
•肌酸（Creatine），正常脑组织的第二大峰，位于3.03ppm附近；峰值一般较稳定，常作为其它代谢物信号强度的参照物。
•胆碱（Choline），位于3.2ppm附近，评价脑肿瘤的重要共振峰之一，快速细胞分裂导致细胞膜转换和细胞增殖加快，胆碱峰增高。
•乳酸（Lac），位于1.32ppm，由两个共振峰组成，TE=144，乳酸双峰向下；TE=288，乳酸双峰向上；正常情况下，细胞代谢以有氧代谢为主，检测不到Lac峰，此峰出现说明细胞内有氧呼吸被抑制，糖酵解加强。
•脂质（Lip），位于1.3、0.9、1.5和6.0ppm，频率与Lac相似，可遮蔽Lac峰；此峰多见于坏死脑肿瘤。
•肌醇（mI），位于3.56ppm，用STEAM技术显示，认为是激素敏感性神经受体的代谢物，mI含量的升高与病灶内的胶质增生有关。
mI峰主要用STEAM序列观察。
单体素波谱，纯轴位定位像，定位方法图像定位线说明：•在纯轴位T2定位像上定位单体素波谱，注意波谱扫描平面也为纯轴位。
选择病灶中心层面，放置ROI，ROI的大小不能改动。
•选择指定区域放置ROI，远离骨骼、脂肪、空气等等干扰物质，若无法避免干扰组织，添加饱和带，贴近ROI一个角，呈切线位放置。
•单体素波谱体素大小默认为20x20x20mm，建议不要修改以维持谱线的稳定性。
单位素波谱扫描建议保存定位像。
单体素波谱，斜位定位像，定位方法图像定位线说明：•如果波谱定位像为斜位，则波谱扫描平面也要是斜位，纯轴位的波谱扫描平面不能放置到斜位定位像上。
选择病灶中心层面，放置ROI，ROI的大小不能改动。
•增强后能充分显示出强化的肿瘤实质，更有利于放置单体素波谱ROI。
•在三个平面中观察，ROI周围不能有骨胳、脂肪、空气等干扰组织，否则需要添加饱和带。
•单体素波谱体素大小默认为20x20x20mm，建议不要修改以维持谱线的稳定性。
单位素波谱扫描建议保存定位像。
单体素波谱用户参数界面：•Scan ModeScan Mode=1，为波谱扫描模式。
•Total Number of scan扫描次数，即平均次数，默认单体素扫描次数为128，如果减少单体素波谱体积，增加扫描次数，160-256。
•AWS optimization自动水抑制优化，默认为1打开，改善波谱扫描水抑制的效果，如果使用多通道线圈，建议改成0。
•ROI edge sat mask默认波谱体素六个边缘添加饱和带，上下、前后、左右。
单体素波谱谱线图像参数解释：•PROBE-P，单体素波谱扫描序列PRESS•TR时间1500，TE时间35•NA与CR比值为2.12•CR峰为Reference参考峰•CH与CR比值为1.29•MI与CR比值为0.58•H2O与CR比值为1600.59•RMS Noise，谱线平方根噪声为0.95•CR SNR，CR峰的信噪比为69.02•Voxel Location，谱线ROI的空间位置•Dim，谱线体素的大小。
多发性硬化左侧脑室后角疑似占位病灶，T2Flair为高信号，内部信号不均匀，无膨胀生长表现。
单体素短TE波谱，谱线基本正常，NAA无下降，Choline无升高，结合临床表现，可与肿瘤病变进行鉴别。
线粒体肌病左侧大脑T2上片状高信号，边缘不清。
单体素波谱短TE谱线，NAA无下降，Choline无明显升高，在1.32ppm附近可见明显的乳酸双峰。
脑干桥脑部占位T1加权矢状面图像上可见桥脑部位强化病灶，边界不清，并伴水肿低信号。
仔细放置饱和带，以消除周围骨胳、脂肪等干扰。
单体素短TE波谱，NAA峰明显下降，Choline明显升高，证实肿瘤性病灶。
胶质瘤右侧大脑T2上片状不均匀高信号，边缘不清，占位效应明显。
单体素波谱短TE谱线，NAA明显下降，Choline 明显升高，在1.32ppm附近可见脂质峰，表明肿瘤内部有坏死存在。
慢性脑梗塞T2加权图像上可见大脑顶叶大面积高信号，边界不清。
单体素长TE=144波谱，NAA峰明显下降，Choline升高，1.32ppm处可见倒置乳酸双峰。
病素性脑炎T2图像上额叶大面积高信号，边缘不清，脑灰质肿胀。
单体素波谱短TE=35ms谱线，NAA明显下降，Choline和Creatine峰近似正常，在1.32ppm附近可见高耸的乳腺双峰。
多体素波谱，纯轴位定位像，定位方法图像：定位线说明：•在纯轴位T2定位像上定位多体素波谱，注意波谱扫描平面也为纯轴位。
在横断面定位像上找到病灶中心层面，左键点击，放置ROI，拉动四个角改变ROI大小，矢和冠状面定位像上不能移动ROI，否则后处理时没有定位像•选择指定区域放置ROI，远离骨骼、脂肪、空气等等干扰物质，若无法避免干扰组织，添加饱和带，贴近ROI一个角，呈切线位放置。
•在多体素扫描中，ROI的大小既要包括肿瘤实质部分，亦要包括周围正常脑实质，以有利于不同的病变组织与正常脑组织的比较。
多体素波谱，斜位定位像，定位方法图像：定位线说明：•如果波谱定位像为斜位，则二维多体素波谱扫描平面也要是斜位，纯轴位的波谱扫描平面不能放置到斜位定位像上。
在横断面定位像上找到病灶中心层面，左键点击，放置ROI，拉动四个角改变ROI大小，矢和冠状面定位像上不能移动ROI，否则后处理时没有定位像。
•增强后能充分显示出强化的肿瘤实质，更有利于放置波谱ROI。
•在多体素扫描中，ROI的大小既要包括肿瘤实质部分，亦要包括周围正常脑实质，以有利于不同的病变组织与正常脑组织的比较。
•在三个平面中观察，如果ROI周围有骨胳、脂肪、空气等干扰组织，需要添加切线位饱和带。
多通道线圈，多体素波谱扫描，校准定位图像：定位线说明：•使用多通道线圈扫描多体素波谱，需要校准扫描。
•先根据需要，进行多体素波谱的ROI定位。
•根据波谱ROI定位的中心点，对校准扫描的中心进行定位，两者中心点基本一致。
•如果校准扫描中心点与波谱ROI中心点偏差过大，多体素波谱扫描将会失败。
•正交头线圈不需要校准扫描。
多体素波谱用户参数界面：•Scan ModeScan Mode=1，为波谱扫描模式。
