建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

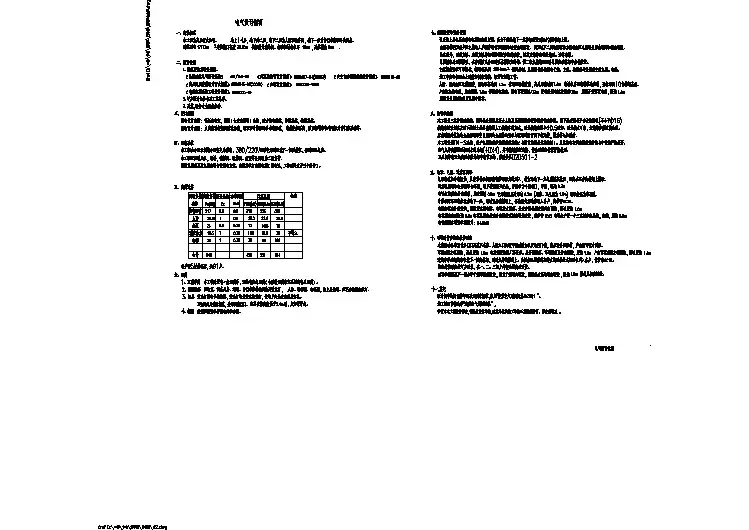

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。

作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。

列出所有图纸的名称、图号、张数等，方便查阅。

图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。

详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。

设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。

系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。

平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。

国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。

国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。

国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。

其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。

030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。

电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。

照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。

照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1。

图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2。

设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4。

平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等.5。

系统图：系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1。

电气图面的规定幅面尺寸共分五类:A0～A4,见表15—1.绘制电气图所用的各种线条统称为图线。

常用图线见表15—2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。

线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。

标注线路用途的文字符号见表15-6。

标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号; b—-型号；c—-线缆根数; d——线缆线芯数；e—-线芯截面（mm2）； f—-PE、N线芯数；g——线芯截面（mm2）； i-—线路敷设方式;j-—线路敷设部位； h——线路敷设安装高度（m）.上述字母无内容时则省略该部分.例： N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。

1。

图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。

2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3。

图例材料表：主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等.4。

平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等。

5。

系统图:系统图是表明供电分配回路的分布和相互联系的示意图.具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0～A4，见表15—1。

基本幅面尺寸 (mm)表15—1幅面代号A0A1A2A3A4宽×长(B×L) 841×1189594×841420×591297×420210×297边宽（C) 10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15—2.2。

图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。

1.图纸目录：图纸目录的内容是：图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。

2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等。

5。

系统图：系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图：详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集.二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15—1。

绘制电气图所用的各种线条统称为图线.常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

线路敷设方式文字符号见表15—4。

线路敷设方式文字符号表15-4线路敷设部位文字符号见表15—5。

标注线路用途的文字符号见表15—6.标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号； b——型号；c——线缆根数; d——线缆线芯数；e——线芯截面（mm2）； f——PE、N线芯数；g—-线芯截面（mm2）； i——线路敷设方式；j—-线路敷设部位； h-—线路敷设安装高度（m）.上述字母无内容时则省略该部分。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1。

图纸目录：图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找.2。

设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。

4。

平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等.5。

系统图：系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6。

详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1。

电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

绘制电气图所用的各种线条统称为图线。

常用图线见表15—2。

2。

图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3.线路敷设方式文字符号见表15-4。

线路敷设方式文字符号表15-4线路敷设部位文字符号见表15—5。

标注线路用途的文字符号见表15—6.标注线路用途文字符号表15—6线路的文字标注基本格式为：a b - c（d×e +f×g）i—j h其中a——线缆编号； b--型号；c—-线缆根数; d-—线缆线芯数;e——线芯截面（mm2）； f——PE、N线芯数；g—-线芯截面（mm2）； i——线路敷设方式；j——线路敷设部位； h-—线路敷设安装高度（m).上述字母无内容时则省略该部分。

建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。

它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。

电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。

电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。

电气工程的施工质量直接影响建筑物的使用寿命和维护成本。

电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。

建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。

如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。

设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。

02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。

说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。

供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。

平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。

设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。

接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。

03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。

01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。

02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1。

图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等.4。

平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等.5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等.6。

详图：详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1。

电气图面的规定幅面尺寸共分五类：A0～A4，见表15—1。

绘制电气图所用的各种线条统称为图线。

常用图线见表15—2。

2。

图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3。

线路敷设方式文字符号见表15-4。

线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5.标注线路用途的文字符号见表15-6。

标注线路用途文字符号表15—6线路的文字标注基本格式为：a b - c（d×e +f×g）i—j h其中a——线缆编号; b——型号;c-—线缆根数； d-—线缆线芯数;e——线芯截面（mm2）； f—-PE、N线芯数；g-—线芯截面（mm2); i—-线路敷设方式；j——线路敷设部位; h——线路敷设安装高度（m）。
