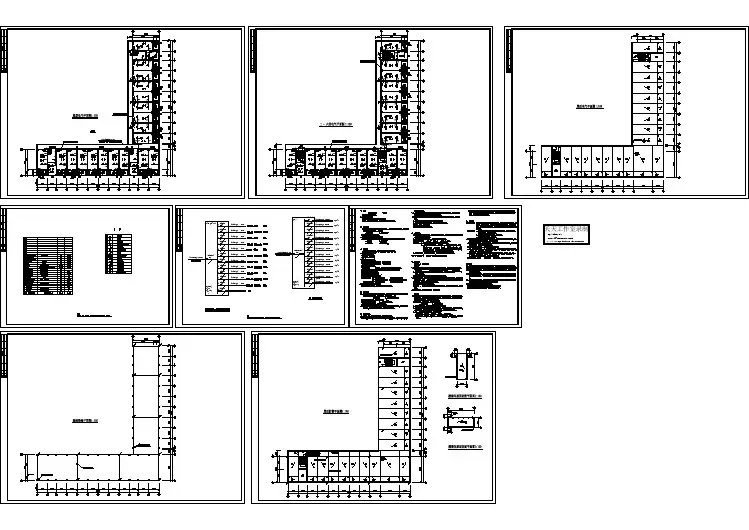

六层宿舍楼电气施工cad图，共八张
BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50BVV-4X16+1X10mm2 XC100*50N7N8N7N8~二 六层电气平面图C2360036004200030003600360036003600360036003600300036003600300036009036004200036003600单相三孔插座（带开关）风扇明装二位开关10.楼层配电箱总配电箱2.1.序 言项 目 名 称吸顶灯1*40W二、三孔插座1*40W吸顶式荧光灯4.6.5.7.3.明装一位开关声控开关9.8.18.镀锌线槽100*50电源线钢管明装四位开关明装三位开关电缆13.12.11.14.17.16.15.PVC管给 排 水建 筑结 构电 气镀锌园钢φ1025.24.23.22.20.19.21.暖 通28.27.26.1.开关、插座、空气开关、漏电开关、配电箱、选用“TCL国际电工”。注；1.开关、插座、空气开关、漏电开关、配电箱、选用“TCL国际电工”。(1~6)AL-1(2)配电系统图注；电 气L32/1/2A个258型 号 或 规 格TIX1S-24BTIX1S-20B台台 单 位121数 量LM9C15/13/
建筑电气施工图(完整版)ppt课件
5、线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号
b：导线型号
c ：导线根数
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
安装工程造价员培训 －建筑电气施工图的识
读与工程量计算
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 LY 铝质圆单线
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
完整版PPT课件
2
⑵ 绝缘电线
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
年版）； ❖ 3 有线电视系统工程技术规范》（GB 50200—
94）； ❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容 ❖ 本工程电气设计项目包括380V/220V供配电系统、
建筑电气施工图实例图解(图例、符号、含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。

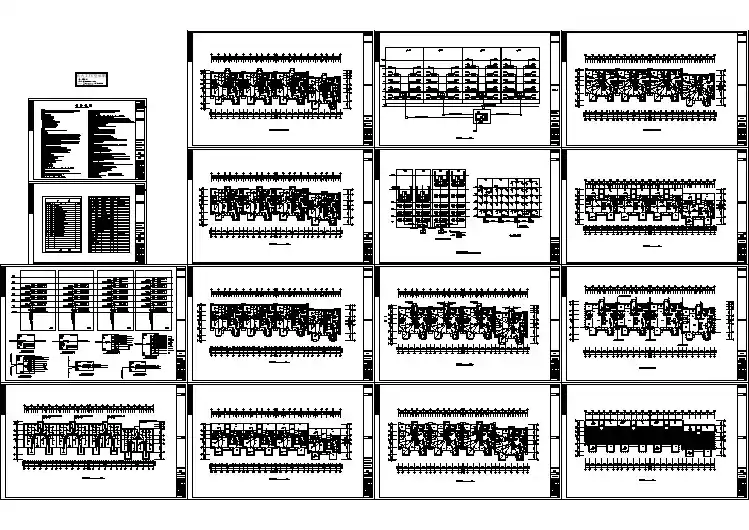

三栋建筑电气设计施工图，共16张
tVDLEBTVC请勿以比例度量此图尺寸依图内数字使用此图时应同时参照其它图纸如发现有此图纸版权归本设计单位所有相互矛盾之处，请立即通知建筑师所示为准***,L2L4L4L3L3L2L1L3L3L1COS%%c=0.85Pjs=61kWKx=0.75Pe=84kWIjs=112AL1L1L3L1L1L2L2L3L2L2L2L2L3L3L2L2L1L1L3L3L3L3L2L1L1L2WL5WL4SC50二单元一单元四单元三单元四单元三单元WL4;WL5WL4;WL5WL4;WL51).本设计文件需报县级以上人民政府建设行政主管部门或其他有关部门审查批准后，方可用于施工。2).建设方应提供电源、电信、电视等市政原始资料，原始资料应真实、准确、齐全。3).施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计。4).建设工程竣工验收时，必须具备设计单位签署的质量合格文件。3. 根据国务院签发的《建设工程质量管理条例》十. 其它2. 本工程所选设备、材料必须具有国家级检测中心的检测合格证书（3C认证）；必须满足与产品相关的国家标准；供电产品、消防产品应具有入网许可证。1. 凡与施工有关而又未说明之处，参见国家、地方标准图集施工，或与设计院协商解决。十一. 本工程引用的国家建筑标准设计图集：02D501-2《等电位联结安装》；03D501-3《利用建筑物金属体做防雷及接地装置安装》；03D603《住宅小区建筑电气设计与施工》；00DX001《建筑电气工程设计常用图形和文字符号》。03X602《智能家居控制系统设计施工图集》；厅内(兼做防入侵报警系统控制器)，距地1.4m。1. 本楼设独立的访客对讲系统，工作状态及报警信号送到小区管理中心。门口机嵌墙安装，底边距地1.4m，对讲分机挂墙安装在住户门与网线匹配，电话、网络插座暗装，底边距地0.3m。九. 网络布线系统1. 本工程全楼住户共使用3
建筑电气施工图实例图解(图例、符号、含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气施工图(完整版)
主要包括：（1） 工程概况;（2） 设计依据;（3）
设计范围;（4） 供配电设计;（5） 照明设计;（6）
线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱
电系统;（10） 施工注意事项。
识读一套电气施工图，应首先仔细阅读 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
6 所有露出屋面的金属管道及金属构件均应与屋 面避雷带可靠连接。所有防雷接地装置中的金属件 均应镀锌。
7 本工程采用总等电位联接，总等电位板由紫铜 板制成。
七、弱电系统及线路敷设
电视系统：电视信号线埋地引入，在一层设前端放大器， 通过各层分支箱将信号输送至各电视终端。
电话系统：电话电缆埋地引入，在每层设电话分线箱。
网络系统：多模光纤从室外埋地引入，在一层设网络配 线架。
八、其他
1 施工做法参见《建筑电气安装工程图集》及现行有 关国标执行。
2 未尽事宜由现场配合解决，电气专业应与土建密切 配合，预埋管线、预留孔洞、箱体留洞以建施为准。
4 各照明器具的安装高度详见主要设备材料表。
五、防雷接地系统
本工程按民用三类建筑防雷要求设置防雷措施，
利用建筑物金属体做防雷及接地装置，在女儿墙上设
人工避雷带，利用框架柱内的两根对角主钢筋做防雷
引下线，并利用结构基础内钢筋做自然接地体，所有
防雷钢筋均焊接连通，屋面上所有金属构件和设备均
10镀锌圆钢与避雷带焊接连通，接地电阻
4 其他有关国家及地方的现行规程、规范及标准。 二、设计内容
本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
建筑电气施工图完整版
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍 1.1 设计说明
❖
设计说明一程造价员培训 －建筑电气施工图的识
读与工程量计算
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 线
LY 铝质圆单
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
⑵ 绝缘电线
B
—
电线标称截面(mm2)
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1。
图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2。
设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4。
平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等.5。
系统图：系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0～A4,见表15—1.绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。
线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15-6。
标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号; b—-型号；c—-线缆根数; d——线缆线芯数；e—-线芯截面（mm2）； f—-PE、N线芯数；g——线芯截面（mm2）； i-—线路敷设方式;j-—线路敷设部位； h——线路敷设安装高度（m）.上述字母无内容时则省略该部分.例： N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。
