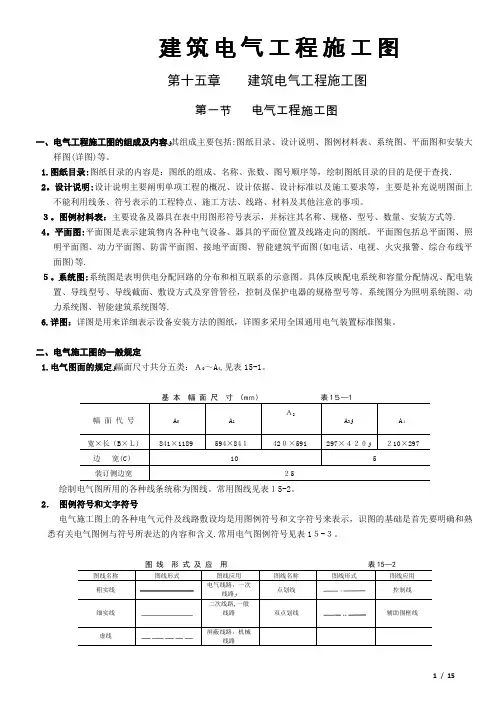

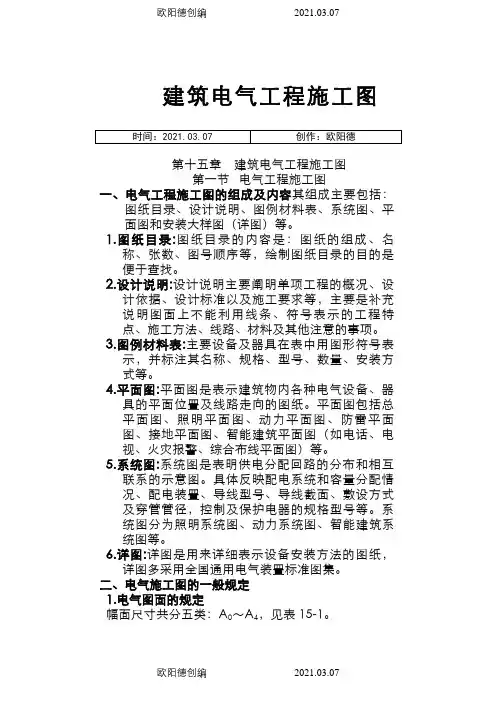

建筑电气工程施工图
第十五章建筑电气工程施工图
第一节电气工程施工图
一、电气工程施工图的组成及内容
其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不
能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明
平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、
导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定
1.电气图面的规定
幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1
幅面代号A0A1A2A3
A4
宽×长（B×L）841×1189594×841420×591297×420
210×297
边宽（C）10 5
装订侧边宽25
绘制电气图所用的各种线条统称为图线。常用图线见表15-2。
2. 图例符号和文字符号

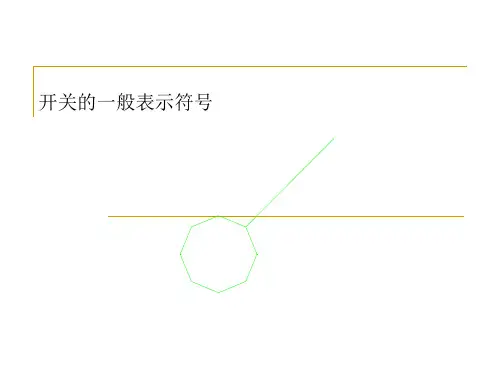

电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。
图线形式及应用表15-2
图线名称图线形式图线应用图线名称图线形式图线应用
粗实线电气线路，一次
线路点划线控制线
细实线二次线路，一般
线路
双点划线辅助围框线
虚线屏蔽线路，机械
线路
图例名称备注图例名称备注
双绕组变压器形式1
形式2
电源自动切换箱
(屏)
隔离开关
三绕组变压器形式1
形式2
接触器(在非动作
位置触点断开)
电流互感器脉冲变压器形式1
形式2
断路器
电压互感器
形式1
形式2
熔断器一般符号
屏、台、箱柜一般
符号
熔断器式开关
动力或动力—照明配电箱熔断器式隔离开
关
照明配电箱(屏) 避雷器
事故照明配电箱
(屏)
总配线架
室内分线盒中间配线架
室外分线盒壁龛交接箱
灯的一般符号
分线盒的一般符
号球型灯单极开关(暗装) 顶棚灯双极开关
花灯双极开关(暗装) 弯灯三极开关
荧光灯三极开关(暗装) 三管荧光灯单相插座
五管荧光灯暗装
壁灯密闭(防水) 广照型灯(配照
型灯)
防爆
防水防尘灯带保护接点插座开关一般符号
带接地插孔的单
相插座(暗装) 单极开关密闭(防水) 指示式电压表防爆
功率因数表
带接地插孔的三
相插座
有功电能表(瓦时
计) 带接地插孔的三相插座(
暗装)
电信插座的一般
符号可用以下的
文字或符号区别
不同插座TP—电
话FX—传真M—传
声器FM—调频TV
—电视
—扬声器
插座箱(板)
单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一般符号感烟探测器放大器一般符号感光火灾探测器分配器，两路，一
般符号气体火灾探测器
(点式)
三路分配器
缆式线型定温探
测器四路分配器感温探测器电线、电缆、母线、
传输通路、一般符号手动火灾报警按
钮
三根导线
三根导线
n根导线
接地装置
(1)有接地极
(2)无接地极
水流指示器
电话线路火灾报警控制器
视频线路
火灾报警电话机
(对讲电话
机)
广播线路
应急疏散指示标
志灯
消火栓应急疏散照明灯

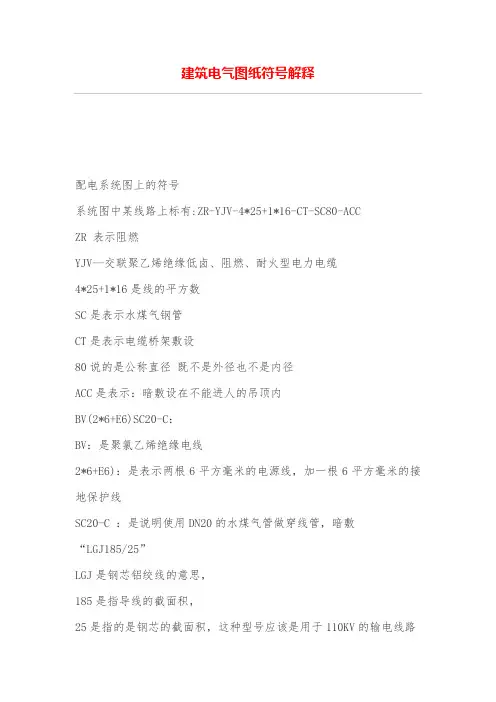

线路敷设方式文字符号见表15-4。
敷设方式新符号旧符号敷设方式新符号旧符号
穿焊接钢管敷设SC G 电缆桥架敷设
CT
穿电线管敷设MT DG 金属线槽敷设MR GC
穿硬塑料管敷设PC VG 塑料线槽敷设PR XC
穿阻燃半硬聚氯
乙烯管敷设
FPC ZYG 直埋敷设DB
穿聚氯乙烯塑料
波纹管敷设
KPC 电缆沟敷设TC
穿金属软管敷设CP 混凝土排管敷设CE
穿扣压式薄壁钢
管敷设
KBG 钢索敷设M
线路敷设部位文字符号见表15-5。
敷设方式新符号旧符号敷设方式新符号旧符号沿或跨梁（屋架）
敷设AB LM
暗敷设在墙内
WC QA 暗敷设在梁内BC LA
沿顶棚或顶板面
敷设
CE PM
沿或跨柱敷设
AC ZM
暗敷设在屋面或
顶板内
CC PA 暗敷设在柱内CLC ZA 吊顶内敷设SCE
沿墙面敷设WS QM
地板或地面下敷
设 F DA

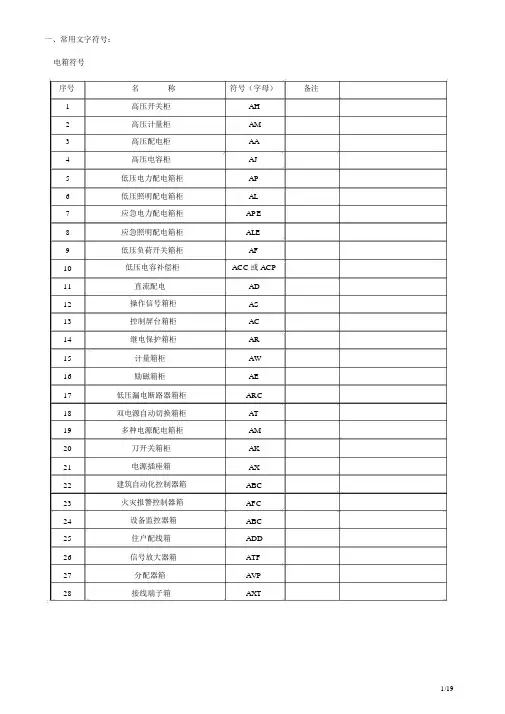

标注线路用途的文字符号见表15-6。
名称
常用文字符号名称常用文字符号
单字母双字母三字母单字母双字母三字母控制线路
W
WC 电力线路
W
WP 直流线路WD 广播线路WS
应急照明线路WE WEL 电视线路WV
