四、电气动力平面图
图15—2为某车间电气动力平面图。车间里设有4台动力配电箱,即AL1~AL4。其中AL1表示配电箱的编号为AL1,其型号为XL—20,配电箱的容量为4。8kW。 由AL1箱引出三个回路,均为BV-3×1.5+PE1.5-SC20-FC,表示3根相线截面为1。5mm2,PE线截面为1。5mm2,均为铜芯塑料绝缘导线,穿直径为20mm的焊接钢管,沿地暗敷设.配电箱引出回路给各自的设备供电,其中表示设备编号为1,设备容量为 1.1kW。
图15-7 电话通信系统图
第三节 变配电工程图
变配电工程图是建筑电气施工图的重要组成部分,主要包括变配电所设备安装平面图和剖面图;变配电所照明系统图和平面布置图;高压配电系统图、低压配电系统图;变电所主接线图;变电所接地系统平面图等。本节主要介绍高压配电系统图、低压配电系统图及变电所接线图。
一、高压配电系统图
敷 设 方 式
新符号
旧符号
敷 设 方 式
新符号
旧符号
沿或跨梁(屋架)敷设
AB
LM
暗敷设在墙内
WC
QA
暗敷设在梁内
BC
LA
沿顶棚或顶板面敷设
CE
PM
沿或跨柱敷设
AC
ZM
暗敷设在屋面或顶板内
CC
PA
暗敷设在柱内
CLC
ZA
吊顶内敷设
SCE
沿墙面敷设
WS
QM
地板或地面下敷设
F
DA
标注线路用途的文字符号见表15-6。

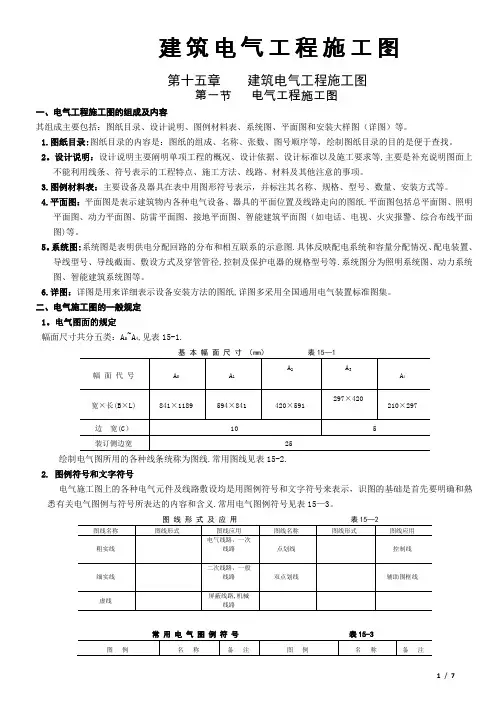

5。系统图:系统图是表明供电分配回路的分布和相互联系的示意图.具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。
