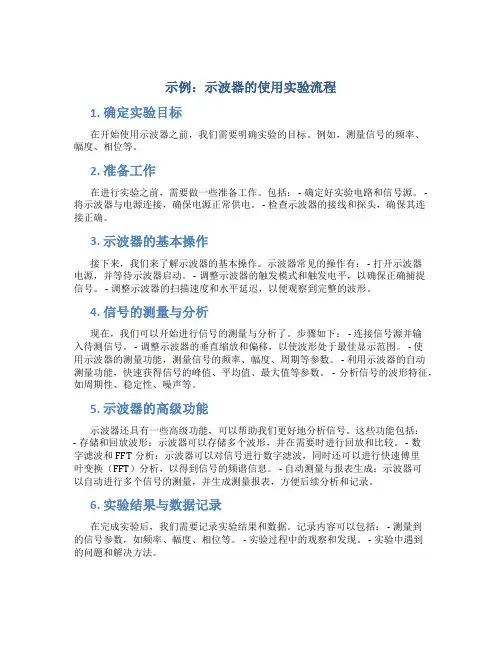

示例:示波器的使用实验流程1. 确定实验目标在开始使用示波器之前,我们需要明确实验的目标。
例如,测量信号的频率、幅度、相位等。
2. 准备工作在进行实验之前,需要做一些准备工作。
包括: - 确定好实验电路和信号源。
- 将示波器与电源连接,确保电源正常供电。
- 检查示波器的接线和探头,确保其连接正确。
3. 示波器的基本操作接下来,我们来了解示波器的基本操作。
示波器常见的操作有: - 打开示波器电源,并等待示波器启动。
- 调整示波器的触发模式和触发电平,以确保正确捕捉信号。
- 调整示波器的扫描速度和水平延迟,以便观察到完整的波形。
4. 信号的测量与分析现在,我们可以开始进行信号的测量与分析了。
步骤如下: - 连接信号源并输入待测信号。
- 调整示波器的垂直缩放和偏移,以使波形处于最佳显示范围。
- 使用示波器的测量功能,测量信号的频率、幅度、周期等参数。
- 利用示波器的自动测量功能,快速获得信号的峰值、平均值、最大值等参数。
- 分析信号的波形特征,如周期性、稳定性、噪声等。
5. 示波器的高级功能示波器还具有一些高级功能,可以帮助我们更好地分析信号。
这些功能包括:- 存储和回放波形:示波器可以存储多个波形,并在需要时进行回放和比较。
- 数字滤波和FFT分析:示波器可以对信号进行数字滤波,同时还可以进行快速傅里叶变换(FFT)分析,以得到信号的频谱信息。
- 自动测量与报表生成:示波器可以自动进行多个信号的测量,并生成测量报表,方便后续分析和记录。
6. 实验结果与数据记录在完成实验后,我们需要记录实验结果和数据。
记录内容可以包括: - 测量到的信号参数,如频率、幅度、相位等。
- 实验过程中的观察和发现。
- 实验中遇到的问题和解决方法。
7. 实验总结与思考最后,我们需要对实验进行总结和思考。
这可以包括: - 实验过程中的收获和体会。
- 实验结果是否与预期一致。
- 对实验方法的改进和优化建议。

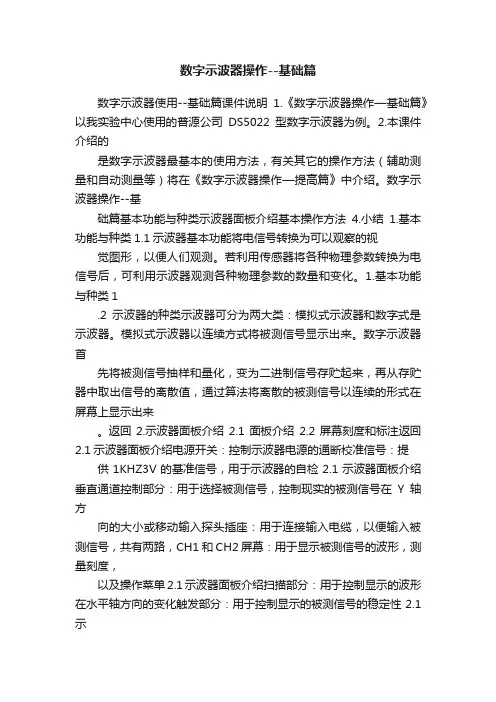

数字示波器操作--基础篇数字示波器使用--基础篇课件说明1.《数字示波器操作—基础篇》以我实验中心使用的普源公司DS5022型数字示波器为例。
2.本课件介绍的是数字示波器最基本的使用方法,有关其它的操作方法(辅助测量和自动测量等)将在《数字示波器操作—提高篇》中介绍。
数字示波器操作--基础篇基本功能与种类示波器面板介绍基本操作方法4.小结1.基本功能与种类1.1示波器基本功能将电信号转换为可以观察的视觉图形,以便人们观测。
若利用传感器将各种物理参数转换为电信号后,可利用示波器观测各种物理参数的数量和变化。
1.基本功能与种类1.2示波器的种类示波器可分为两大类:模拟式示波器和数字式是示波器。
模拟式示波器以连续方式将被测信号显示出来。
数字示波器首先将被测信号抽样和量化,变为二进制信号存贮起来,再从存贮器中取出信号的离散值,通过算法将离散的被测信号以连续的形式在屏幕上显示出来。
返回2.示波器面板介绍2.1面板介绍2.2屏幕刻度和标注返回2.1示波器面板介绍电源开关:控制示波器电源的通断校准信号:提供1KHZ3V的基准信号,用于示波器的自检2.1示波器面板介绍垂直通道控制部分:用于选择被测信号,控制现实的被测信号在Y轴方向的大小或移动输入探头插座:用于连接输入电缆,以便输入被测信号,共有两路,CH1和CH2屏幕:用于显示被测信号的波形,测量刻度,以及操作菜单2.1示波器面板介绍扫描部分:用于控制显示的波形在水平轴方向的变化触发部分:用于控制显示的被测信号的稳定性2.1示波器面板介绍辅助测量设置:提供显示方式、测量方式、光标方式、采样频率、应用方式等选择操作方式控制:提供“自动调整”和“显示静止”两种选择2.1示波器面板介绍稳定触发测量辅助设置辅助操作屏幕菜单选择输入插座校准信号Y轴调整扫描调整屏幕电源开关2.1示波器面板介绍局部面板图返回2.2屏幕刻度和标注信息显示的信号在存贮器中的位置测量状态触发电平指示触发信号源第一路被测信号指示屏幕菜单选择键CH1电压档位刻度线显示的波形在时间周轴上移动的相对时间,X轴与Y轴的交叉点为T=0扫描时间档位CH2电压档位扫描线返回3.基本操作方法3.1垂直通道调整3.2扫描调整3.3稳定触发调整3.4校准信号的使用返回3.1垂直通道调整3.1.1探头3.1.2Y通道选择3.1.3输入耦合选择3.1.4Y轴位移调整3.1.5电压测量读数返回3.1.1探头在输入信号插座上接上测试探头3.1.1探头探头地线探头信号线测试钩探头衰减开关,一般应打在X1档返回3.1.2Y通道选择按CH1可取得CH1的控制权,随后,位移旋钮和电压档开关只对CH1信号有效而对CH2信号无效。
示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理,了解示波器各主要组成部分及它们之间的联系和配合;2、熟悉使用示波器的基本方法,学会用示波器测量波形的电压幅度和频率;3、观察李萨如图形。
【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。
[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。
1、示波管如图所示,左端为一电子枪,电子枪加热后发出一束电子,电子经电场加速以高速打在右端的荧光屏上,屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下,位置也随之改变。
在一定范围内,亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压,在荧光屏上看到的是一条水平线,如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压,而X轴偏转板不加任何电压,则电子束的亮点在纵方向随时间作正弦式振荡,在横方向不动。
我们看到的将是一条垂直的亮线,如图如果在Y轴偏转板上加正弦电压,又在X轴偏转板上加锯齿形电压,则荧光屏上的`亮点将同时进行方向互相垂直的两种位移,其合成原理如图所示,描出了正弦图形。
如果正弦波与锯齿波的周期(频率)相同,这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同,则第二次所描出的曲线将和第一次的曲线位置稍微错开,在荧光屏上将看到不稳定的图形或不断地移动的图形,甚至很复杂的图形。
由此可见:(1)要想看到Y轴偏转板电压的图形,必须加上X轴偏转板电压把它展开,这个过程称为扫描。
如果要显示的波形不畸变,扫描必须是线性的,即必须加锯齿波。
(2)要使显示的波形稳定,Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数,即:fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调,但要准确的满足上式,光靠人工调节还是不够的,待测电压的频率越高,越难满足上述条件。
普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。
下面是普源数字示波器的使用方法和注意事项。
一、普源数字示波器的的基本操作1. 连接示波器与电路。
将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。
2. 调整示波器的连接。
根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。
3. 打开示波器。
根据需要,打开示波器的电源和数据端口。
4. 选择观察模式。
根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。
5. 设置观察参数。
根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。
6. 断开连接。
关闭示波器并断开连接电路。
7. 保存数据。
将示波器上的数据保存在计算机或其他存储设备中。
二、普源数字示波器的信号处理1. 正弦波分析。
使用数字信号处理软件对正弦波进行时域和频域分析。
2. 方波分析。
使用数字信号处理软件对方波进行时域和频域分析。
3. 三角波分析。
使用数字信号处理软件对三角波进行时域和频域分析。
4. 波形重建。
使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。
三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。
2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。
3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。
4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。
5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。
普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。
示波器的使用实验报告数据处理示波器的使用实验报告数据处理引言:示波器是一种用于测量和显示电信号波形的仪器。
在电子实验中,示波器是一种非常重要的工具,可以帮助我们观察和分析电路中的信号波形。
本文将介绍示波器的使用实验报告数据处理过程,并探讨如何利用示波器数据进行信号分析。
一、实验目的本实验的目的是通过使用示波器,观察和分析不同电路中的信号波形,并对实验数据进行处理和分析,以达到以下几个目标:1. 理解示波器的基本原理和使用方法;2. 掌握示波器的各项参数设置;3. 学会对示波器数据进行处理和分析。
二、实验步骤1. 连接电路并打开示波器:首先,根据实验要求连接电路,并将示波器与电路正确连接。
然后,打开示波器,并调整示波器参数,以确保正确的信号显示。
2. 调整示波器参数:示波器的参数设置对于正确观察和分析信号波形至关重要。
常见的示波器参数包括时间基准、触发电平、垂直灵敏度等。
根据实验需要,逐步调整这些参数,以获得清晰、稳定的信号波形。
3. 观察信号波形:在示波器正确设置后,我们可以通过示波器屏幕观察到电路中的信号波形。
通过调整示波器参数,我们可以观察到不同频率、幅度和相位的信号波形。
4. 记录示波器数据:在观察信号波形的同时,我们需要记录示波器的数据。
示波器通常提供数据输出功能,可以将信号波形数据导出到计算机或其他设备。
通过记录示波器数据,我们可以进行后续的数据处理和分析。
三、示波器数据处理1. 数据导出:将示波器中的数据导出到计算机或其他设备。
可以使用示波器自带的数据导出功能,或者通过示波器与计算机的连接进行数据传输。
2. 数据处理软件:使用适当的数据处理软件,如MATLAB、Python等,对示波器数据进行处理。
根据实验需要,可以进行数据滤波、频谱分析、时域分析等操作。
3. 数据滤波:示波器采集到的数据可能包含噪声或其他干扰信号。
通过应用数字滤波算法,可以去除这些噪声,得到干净的信号波形。
4. 频谱分析:频谱分析是对信号波形的频率特性进行分析。
实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器,以下是示波器的一般操作方法:
1. 连接示波器:将待测电路的信号源与示波器的输入通道相连。
通常使用BNC 连接器将信号源与示波器输入通道相连接。
2. 设置示波器的垂直缩放:根据输入信号的幅度范围,调节示波器的垂直缩放。
可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。
3. 设置示波器的水平缩放:根据观察信号波形的需要,调节示波器的水平缩放。
可以使用水平缩放按钮或旋钮来调整水平缩放比例。
4. 设置示波器的时间基准:根据观察信号波形的需要,调节示波器的时间基准。
可以使用时间基准按钮或旋钮来调整时间基准。
5. 观察信号波形:通过示波器的显示屏,可以观察到输入信号的波形。
可以使用示波器的触发功能来稳定信号波形的显示。
6. 分析信号波形:示波器通常还具有一些分析功能,如自动测量、频谱分析等。
根据需要,可以使用这些功能来进一步分析信号波形。
7. 关闭示波器:使用完示波器后,应按照示波器的操作手册中的要求,正确关
闭示波器。
需要注意的是,示波器操作方法可能因不同型号和品牌而有所差异,因此在使用示波器之前,最好阅读示波器的操作手册,并按照手册中的操作步骤进行操作。
数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器,它能够将电信号转换成数字信号,通过处理和显示,使人们能够直观地观察和分析电子信号的各种特性。
二、准备工作1. 检查设备:确保数字示波器的外部和内部没有损坏或故障。
2. 准备电源:将数字示波器与稳定可靠的电源连接。
三、使用方法1. 连接信号源:将被测信号源与数字示波器进行连接,确保信号源输出的电压范围在数字示波器的测量范围内。
2. 调节显示模式:根据需要选择适当的显示模式,如时间域显示、频域显示等。
3. 调节触发模式:选择合适的触发模式,如边沿触发、脉冲触发等。
4. 设置水平和垂直缩放:根据被测信号的幅值和频率调整水平和垂直缩放,使被测信号能够在屏幕上完整显示。
5. 调整触发电平:根据被测信号的特性设置触发电平,确保波形稳定地显示在屏幕上。
6. 调整触发延迟:根据需要设置触发延迟,使触发点位于波形的合适位置。
7. 分析波形:观察波形的各个特性,如幅值、频率、周期、上升时间等,并进行相应的测量和分析。
四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中,以免损坏设备或危及人身安全。
2. 在连接信号源时,确保输入端与待测电路相互匹配,避免因电阻、电容等不匹配导致的测量误差。
3. 调节触发模式和触发电平时,应根据被测信号的特性选择合适的设置,以确保波形能够稳定地显示在屏幕上。
4. 在分析波形时,要根据具体需要选择合适的测量功能,并正确使用示波器的各项功能和参数进行测量和分析。
五、故障排除1. 若数字示波器无法正常启动或显示异常,首先检查电源连接是否良好,是否存在电源故障。
2. 若波形显示不稳定或触发功能失效,可尝试调整触发模式、触发电平和触发延迟等参数,或检查信号源输出是否正常。
六、维护保养1. 定期清洁:根据使用频率和工作环境,定期清洁数字示波器的外壳和连接接口,确保设备的正常散热和连接良好。
2. 防护措施:避免将硬物、液体等杂物接触到数字示波器的内部电路板,以防止损坏电路板或导致电击等事故发生。
数字示波器使用实验报告
实验名称:数字示波器使用实验。
实验目的:熟悉数字示波器的连接方法和基本操作,掌握数字示波器在电路测试中的应用。
实验器材:数字示波器、示波器探头、直流电源、电阻、电容、接线板等。
实验原理:数字示波器是一种电子测试仪器,可以用来测试电压、电流、频率等电学量,具有一定的信号处理功能。
数字示波器的输入端口可以接入测量对象的信号输出端口,其输出部分通过电视机或计算机等可视设备实现数据的实时显示。
实验步骤:
1.将数字示波器、示波器探头、直流电源、电阻、电容、接线板等设备连接好。
2.将示波器探头的黑色夹子接在电路地线上,将红色夹子接在要测试的电路信号上。
3.打开数字示波器的电源开关,并通过菜单栏或前面板上的按钮选择相应的测量功能。
4.调整数字示波器的时间基和垂直放大系数,使信号可以在屏幕上显示得清晰明亮。
5.如果需要对信号进行处理或分析,可在数字示波器的菜单栏中选择相应的功能,例如FFT分析、自动测量、单波形或双波形显示等。
6.当无需测试时,关闭数字示波器的电源开关,并将示波器探头从电路中取下。
实验结果:通过本次实验,我们掌握了数字示波器的连接方法和基本操作,能够使用数字示波器对电路信号进行快速测试和分析,为电路调试和故障排除提供了有力的手段。
实验结论:数字示波器是一种非常重要的电子测试仪器,在电路测试和调试中起着至关重要的作用,熟练掌握数字示波器的连接和操作方法对于提高我们的实验能力和技能具有重要的意义。
数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。
本操作指南旨在帮助用户正确操作数字示波器,使用其各项功能。
二、外观与接口数字示波器通常由以下部分组成:1. 主机:包含屏幕、按键等操作界面。
2. 接口:用于连接外部信号源和测量配件。
三、操作步骤以下将详细介绍数字示波器的操作步骤:1. 连接电源:将数字示波器的电源插头插入电源插座,并确保供电正常。
2. 连接信号源:使用信号线或钳子将待测信号源与数字示波器的输入接口连接。
3. 打开电源:按下数字示波器的电源按钮,开启仪器。
4. 调整设置:根据测量需求,设置数字示波器的触发、时间、垂直和水平缩放等参数。
5. 查看波形:通过数字示波器的屏幕,即可实时查看输入信号的波形。
四、功能介绍数字示波器提供了许多功能,包括但不限于以下几个方面:1. 触发模式:可选择边沿触发、脉宽触发、视频触发等不同触发模式。
2. 自动测量:数字示波器能够自动对波形进行各项参数的测量,如峰峰值、频率、周期等。
3. 存储功能:用户可以将测量结果保存在数字示波器内存中,方便后续查看和分析。
4. 波形记录:数字示波器可以记录一段时间内的波形,反映信号的变化趋势。
5. 其他设置:数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。
五、常见问题与解决方法在使用数字示波器过程中,可能会遇到以下问题,下面提供相应的解决方法供参考:1. 无法观测到信号:检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。
2. 波形不稳定:检查信号源的稳定性、数字示波器的触发参数设置是否合理。
3. 信号失真:检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。
4. 操作困难:仔细阅读数字示波器的用户手册,了解各项功能的使用方法。
六、注意事项为了保证数字示波器的正常使用,遵循以下注意事项:1. 避免过量电压:不要将过高或过低电压的信号直接输入到数字示波器中。
数字示波器使用操作流程数字示波器是一种常用的电子测量仪器,用于观察和分析电子信号的波形和幅度。
它广泛应用于电子工程、通信、医疗等领域。
本文将介绍数字示波器的使用操作流程,以帮助读者更好地了解和使用该设备。
1. 连接示波器首先,将示波器的电源插头插入电源插座,确保电源供应正常。
然后,将待测信号的探头连接到示波器的输入通道上。
一般来说,探头的接地线连接到信号的共地点,探头的探测端则连接到待测信号的测量点。
注意,示波器的输入通道和探头需要正确匹配,以避免信号失真或损坏设备。
2. 调整示波器设置打开示波器的电源开关后,待机一段时间,使示波器的电路稳定。
然后,根据需要调整示波器的基本设置。
这些设置可以根据具体的测量要求进行调整,包括触发模式、时间/幅度比例、水平/垂直缩放等。
触发模式用于选择触发信号的方式,一般有边沿触发、脉冲触发等多种模式可选。
时间/幅度比例用于调整显示波形的时间和幅度尺度,以便更清晰地观察波形特征。
3. 获取波形根据需要对待测信号进行观察和分析。
示波器可以实时显示信号的波形,可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。
同时,示波器还可以进行波形捕获,以便后续的数据分析和处理。
在获取波形过程中,需要注意信号的频率范围和幅度,以免超过示波器的测量范围。
4. 数据分析和处理获取波形后,可以进行数据分析和处理。
示波器提供了多种功能和工具,用于对波形进行测量、计算、描绘等操作,以实现对信号特性的深入分析。
同时,示波器还可以保存波形数据并导出为其他文件格式,以便于后续的数据处理和共享。
5. 断开连接和关闭示波器在使用完成后,首先断开待测信号的连接,再将示波器的电源插头从电源插座上拔出,确保设备安全。
然后,关闭示波器的电源开关。
此外,还可以清理和维护示波器,保持设备的良好状态。
总结:数字示波器是一种重要的电子测量仪器,掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。
本文简要介绍了数字示波器的使用操作流程,包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。
数字示波器的使用及其实验数据数字示波器的使用 1.实验原理:双踪示波器控制电路主要包括:电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
Y CH1Y CH2图1. 双踪示波器原理方框图其中,电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板,这样在荧光屏上忽而显示YCH1信号波形,忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应,荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同,屏上出现的是一移动的不稳定图形,这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍,以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期波形,示波器上设有“time/div”调节旋钮,用来调节锯齿波电压的周期,使之与被测信号的周期呈合适的关系,从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍,屏上一般会显示出完整周期的正弦波形,但由于环境或其他因素的影响,波形会移动,为此示波器内装有扫描同步电路,同步电路从垂直放大电路中取出部分待测信号,输入到扫描发生器,迫使锯齿波与待测信号同步,此称为“内同步”。
如果同步电路信号从仪器外部输入,则称为“外同步”。
操作时,使用“电平(LEVEL)”旋钮,改变触发电平高度,当待测电压达到触发电平时,扫描发生器开始扫描,直到一个扫描周期结束。
但如果触发电位高度超出所显示波形最高点或最低点的范围,则扫描电压消失,扫描停止。
如果在示波器的YCH1或YCH2端口加上正弦波,在示波器的X偏转板加上示波器内部的锯齿波,当锯齿波电压的变化周期与正弦电压的变化周期相等时,则在荧光屏上将显示出完整周期的正弦波形,如图2所示。
如果在示波器的YCH1、YCH2端口同时加上正弦波,在示波器的X偏转板加上示波器内部的锯齿波,则在荧光屏上将得到两个正弦波。
图2. 示波器显示正弦波形的原理数字存储示波器的基本原理框图如图3所示:AcquistionDisplayA/DDeMUXuPDisplayInputAMPMemoryMemory图3. 数字存储示波器的基本原理框图数字示波器是按照采样原理,利用A/D变换,将连续的模拟信号转变成离散的数字序列,然后进行恢复重建波形,从而达到测量波形的目的。
数字示波器操作规程
1、生产、技术部对操作人员严格培训,合格后才能单独操作。
2、连接好电源线,接好探头。
3、插上电源,按下开关按键,等待10秒钟后,机器完成开机测试,启动完成。
4、按下默认设置,在探头上将开关设定到10X并将探头连接器上的插槽对准CH1上的凸键,将探头端部和基准导线连接到“探头元件”连接器上,按下自动设置按钮。
5、设置相关需要的参数。
6、测试,对需要测试的元件或电路输入输出的波形测试,在整机调试时对脉冲磁场输出测试。
7、记录测试数据。
8、关闭电源,在测试完成后,应及时关闭开关,切断电源,并作好日常维护工作。
维修保养工作:
1、操作人员在每次操作结束后应及时清洁干净,并做好日常维护。
2、生产部、技术部等部门每月定期对设备进行全面检查,并填写检查记录单。
3、每年定期送中国测试技术研究院检定。
重庆奥特思医疗设备有限公司
2012-9-8。
数字存储示波器的使用实验报告篇1示波器的使用预习思考题1.示波器的功能是什么?2.扫描同步如何理解?3.什么是李萨如图?1.电子示波器是用来直接显示,观察和测量电压波形机器参数的电子仪器。
2.用每一个触发脉冲产生于同触发电压所对应的触发信号的同相位点,故每次扫描起点会准确地落在同相位点于是每次扫描的起始点会准确地落在同相位点,于是每次扫描出的波形完全重复而稳定地显示被测波的波形。
就是触发扫描实现同步的原理。
3.当示波器在Y轴与X轴同时输入正弦信号电压且他们的频率式简单的整数比时荧光屏上出现各式各样的图形这类图形称作“李萨如图”实验数据记录实验仪器:YB4320F双追踪示波器,SG1642函数信号发生器实验步骤:1.用示波器观察信号波形(1)调节扫描旋钮,使示波器的扫描线至长短适当的稳定水平亮线(2)将信号发生器接到ch1或ch2输入上,频率选用数百或数千赫兹方式开关及触发源开关的位置与信号输入通道一致的出稳定的波形。
(3)改变输入信号电压的波形,如正弦波,三角波,方波调节扫描微调,以得到2个。
(4)可以在调节其他该扫描熟悉示波器2.用李萨如图测定频率(1)当示波器在Y轴与X轴同时输入正弦信号电压,且他们的频率式简单的整数比的的荧光屏上出现各种形式的图形,这类图形称作“李萨如图”(2)当fg:fx=1:1时输入fg=50hz.fx=50hz,绘出一种李萨如图(3)当fg:fx=1:2时输入fg=300hz.fx=200hz,绘出一种李萨如图。
思考题1.示波器为接通前,有那些注意事项?2.波形不稳定时,应调节那个旋钮?3.为了观察李萨如图,应该怎样设置按钮?4.欲关闭示波器,首先应把那个旋钮扭到最小?1、确定是否接地2、是否正确连接探头3、查看所有的终端额定值4、在是使用一个通道的情况下触发源选的通用一致5、应调节水平微调使之稳定,再调节CH通道6、首先示波器应该在XY轴输入正弦电压,且加上fg与fx上的频率成整数比7、将示波器探头脱开测量电路,将输入选择开关,达到接地位置,关机,如果是模拟示波器的话,需要将聚集旋钮和亮度旋钮调低,然后在关闭电源。
数字示波器的使用流程1. 简介数字示波器(Digital Oscilloscope)是一种广泛应用于电子实验室、生产测试和电路维修中的电子测量仪器。
它可以用来观察和分析电信号的振幅、频率、相位等特性,对于电路故障排除、信号分析和波形显示等方面非常有用。
2. 连接设备在使用数字示波器之前,需要确保正确连接设备。
以下是连接设备的基本步骤:1.将示波器通过USB或其他接口与电脑或控制台等主设备连接。
确保连接稳固并不松动。
2.使用适当的电缆将待测电路与示波器的输入通道连接。
在连接电缆时应注意正确匹配接口类型和电阻阻抗。
3. 打开示波器软件示波器通常配备相应的软件,用于控制和配置设备。
下面是打开示波器软件的一般步骤:1.运行示波器软件,通常可以在电脑的桌面或开始菜单中找到相应的图标。
2.如果示波器软件支持多个设备连接,选择相应的设备进行操作,或者等待软件自动识别并连接设备。
4. 配置示波器参数在开始无论是观察信号波形还是进行测量前,需要配置示波器的参数。
以下是一些常见的参数配置:1.设置时间基准:调整示波器的时间刻度,以便观察到所需的波形细节。
2.选择通道和通道配置:确定要测量的通道,并按照需要进行通道增益、偏移和耦合等设置。
3.触发设置:设置触发条件,如触发电平、边沿、触发源等,以确保示波器能够捕获到感兴趣的波形。
4.参数测量:根据需求选择并配置所需的测量参数,如电压、频率、占空比等。
5. 观察波形配置好示波器参数后,即可开始观察波形。
根据所需的信号特性和预期的波形形状,可以采取以下步骤:1.打开示波器的触发模式,以便在触发条件满足时捕获和显示波形。
2.调整示波器的参考电平和增益设置,以适应观察波形的幅度范围。
3.根据所需的时间分辨率,调整示波器的时间基准,以便能够清晰地观察到波形的细节。
4.观察并分析波形。
根据所需的测量和分析任务,可以使用示波器软件提供的工具和功能进行峰值测量、频谱分析等操作。
5.根据需要对波形进行截屏、保存或导出。
示波器的使用实验操作流程实验目的掌握示波器的基本使用方法,了解示波器的操作流程。
## 实验器材 - 示波器 - 示波器探头 - 信号发生器 - 信号线 - 电阻实验步骤步骤一:准备实验器材1.将示波器放置在平稳的台面上,接通电源。
2.将示波器探头插入示波器的探头插孔,并将探头插头拧紧。
3.连接信号发生器的输出端口与示波器的输入端口,使用信号线将它们连接起来。
4.若实验中需要使用外部电路,则准备好相应的电阻等器材。
步骤二:调整示波器参数1.打开示波器,并调整屏幕亮度和对比度,使得波形清晰可见。
2.调整示波器的扫描速度,根据实验需要选择合适的时间/频率范围。
3.设置示波器的触发方式,可以选择自动触发或外部触发,根据实验需要进行调整。
4.调整示波器的垂直和水平刻度,使得波形在屏幕上合适地显示。
步骤三:连接电路并进行测量1.将电阻或其他待测元件接入电路中,确保电路连接正确。
2.调整信号发生器的频率和幅度,使得待测信号在示波器屏幕上可见。
3.使用示波器探头将待测信号的输入引出,并与示波器的输入端口连接。
4.调整示波器的通道和触发方式,确保测得的信号清晰稳定。
5.使用示波器的测量功能,如测量频率、幅值、相位等参数。
6.根据实验需求,记录测量结果,并进行必要的数据处理和分析。
步骤四:实验结束1.实验完成后,关闭示波器和信号发生器。
2.将示波器探头从示波器的插孔上拔出,并将其妥善放置。
3.整理实验器材和连接线,保持实验台面整洁。
4.根据实验要求整理实验报告,详细记录实验过程和结果。
注意事项1.在进行实验操作前,仔细阅读示波器和信号发生器的使用说明书,了解各个操作按钮和接口的功能和使用方法。
2.在连接电路过程中,确保电路连接正确,避免短路和错误的测量结果。
3.在调整示波器参数过程中,注意保护示波器屏幕,避免受到机械碰撞或高静电等可能造成损坏的因素。
4.实验过程中遇到问题,及时寻求老师或助教的帮助和指导。
5.完成实验后,及时清理实验器材并将其归位,保持实验环境整洁。
数字⽰波器使⽤实验操作指导DS1000E-EDU 数字⽰波器实验操作指导⼀、显⽰和测量正弦信号观测电路中的⼀个未知信号,迅速显⽰和测量信号的频率和峰峰值。
1、欲迅速显⽰该信号,请按如下步骤操作:(1) 信号发⽣器输出⼀正弦信号,将通道1连接到信号发⽣器。
(2) 按下⽰波器将⾃动设置使波形显⽰达到最佳状态。
在此基础上,您可以进⼀步调节垂直、⽔平档位,直⾄波形的显⽰符合您的要求。
2. 进⾏⾃动测量⽰波器可对⼤多数显⽰信号进⾏⾃动测量。
欲测量信号频率和峰峰值,请按如下步骤操作(1) 测量峰峰值按下 Measure 按键以显⽰⾃动测量菜单。
按下1号菜单操作键以选择信源 CH1 。
按下2号菜单操作键选择测量类型:电压测量。
在电压测量弹出菜单中选择测量参数:峰峰值。
此时,您可以在屏幕左下⾓发现峰峰值的显⽰。
(2) 测量频率按下3号菜单操作键选择测量类型:时间测量。
在时间测量弹出菜单中选择测量参数:频率。
此时,您可以在屏幕下⽅发现频率的显⽰。
3、⽤Cursor 光标测量功能进⾏⼿动测量(1) 信号发⽣器输出⼀任意频率的正弦信号,将信号发⽣器输出端连接⽰波器通道1。
(2) 按下Cursor 光标测量键,选择⼿动测量,测量出信号的周期、频率,电压峰峰值,画出信号波形,标出周期、频率,电压峰峰值。
⼆、X -Y 功能的应⽤,观察李沙如图形1. 将信号A 连接通道1,将信号B 连接通道2。
2. 若通道未被显⽰,则按下 CH1 和 CH2 菜单按钮。
3. 按下 AUTO (⾃动设置)按钮。
4. 调整垂直旋钮使两路信号显⽰的幅值⼤约相等。
5. 按下⽔平控制区域的 MENU 菜单按钮以调出⽔平控制菜单。
6. 按下时基菜单框按钮以选择 X -Y 。
⽰波器将以李沙如(Lissajous )图形模式显⽰。
7. 调整垂直、垂直和⽔平旋钮使波形达到最佳效果。
8.调节信号发⽣器A 路信号频率为f X =50Hz ,根据频率⽐值关系和f X =50Hz ,算出相应的f Y 值。
数字⽰波器的实验内容和主要步骤⼀、实验仪器图⽚参照1、函数信号发⽣器图⽚2、数字⽰波器图⽚TDS2002数字⽰波器TDS1001B数字⽰波器⼆、实验内容介绍实验内容⼀:熟悉数字⽰波器⾯板各功能键实验内容⼆:1.简单测量正弦信号的频率、周期及峰—峰值1)选择输出信号为正弦信号,按下“DEFAULT SETUP”按钮,再按下“AUTO SET”按钮,综合使⽤仪器按钮,使得数字⽰波器的屏幕正好显⽰3个周期的正弦波。
2)按下数字⽰波器的“CH1 MENU”按钮,此时屏幕出现的菜单对应“探棒”选择“1 X ”档;3)使⽤数字⽰波器的“MEASURE”按钮,选择测量类型,测量出此3个周期的频率、周期及峰—峰值。
4)如此完成了⼀次测量,重复步骤3),共完成此3个周期信号频率、周期及峰—峰值的8次测量,并写出各物理量仪器的⽰值误差。
2.使⽤软件打印此3个周期的正弦信号。
使⽤软件打印出前⼀步骤所对应的3个周期正弦信号。
注意:TDS2002型数字⽰波器使⽤的是“WaveStar”软件;TDS1001型数字⽰波器使⽤的是“NI Signal Express Tektronix Edition”软件记录下“使⽤软件打印正弦波信号图形”的详细操作步骤。
附⼀:采⽤计算机中的“WaveStar”软件打印图形1)打开“WaveStar”软件,点击左边界⾯“Local”选项的“+”,弹出“Tek TDS 1000 Series”选项;2) 点击“Tek TDS 1000 Series”选项的“+”,然后点击“Data”选项的“+”;3)将“Waveforms”选项打开;4)这时点击“File”→“New Datesheet”→“YTsheet”,点击“OK”;5)击中界⾯左边“Waveforms”的“CH1”,并拖动到“YTsheet”⼯作表⾥;6)这时点击“Edit”→“New Annotation”,出现⼀个注释框,在注释框⾥输⼊注释信息(⽐如图形名称、姓名、学号、班级等);7)在图上右击,选择“Print Datasheet…”→“OK”(或者:选择打印图标“Print Datasheet”),这个时候就会在打印机上打印出图形。
DS1000E-EDU 数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号,迅速显示和测量信号的频率和峰峰值。
1、欲迅速显示该信号,请按如下步骤操作:(1) 信号发生器输出一正弦信号,将通道1连接到信号发生器。
(2) 按下示波器将自动设置使波形显示达到最佳状态。
在此基础上,您可以进一步调节垂直、水平档位,直至波形的显示符合您的要求。
2. 进行自动测量示波器可对大多数显示信号进行自动测量。
欲测量信号频率和峰峰值,请按如下步骤操作(1) 测量峰峰值按下 Measure 按键以显示自动测量菜单。
按下1号菜单操作键以选择信源 CH1 。
按下2号菜单操作键选择测量类型: 电压测量 。
在电压测量弹出菜单中选择测量参数: 峰峰值 。
此时,您可以在屏幕左下角发现峰峰值的显示。
(2) 测量频率按下3号菜单操作键选择测量类型: 时间测量 。
在时间测量弹出菜单中选择测量参数: 频率 。
此时,您可以在屏幕下方发现频率的显示。
3、用Cursor 光标测量功能进行手动测量(1) 信号发生器输出一任意频率的正弦信号,将信号发生器输出端连接示波器通道1。
(2) 按下Cursor 光标测量键,选择手动测量,测量出信号的周期、频率,电压峰峰值,画出信号波形,标出周期、频率,电压峰峰值。
二、X -Y 功能的应用,观察李沙如图形1. 将信号A 连接通道1,将信号B 连接通道2。
2. 若通道未被显示,则按下 CH1 和 CH2 菜单按钮。
3. 按下 AUTO (自动设置)按钮。
4. 调整垂直旋钮使两路信号显示的幅值大约相等。
5. 按下水平控制区域的 MENU 菜单按钮以调出水平控制菜单。
6. 按下时基菜单框按钮以选择 X -Y 。
示波器将以李沙如(Lissajous )图形模式显示。
7. 调整垂直、垂直和水平旋钮使波形达到最佳效果。
8.调节信号发生器A 路信号频率为f X =50Hz ,根据频率比值关系和f X =50Hz ,算出相应的f Y 值。
缓慢调节信号发生器B 路信号频率频率f Y ,分别调出==Y X X Y N N f f ::3:1;2:1;3:2;1:1的稳定李萨如图形,将所见稳定图形描绘在记录表格(参考下表)中并同时记录信号发生器相应的频率读数f Y 。
并计算f Y 信和f Y 的相对偏差DS1000E-EDU数字示波器使用说明一、垂直系统1、设置垂直系统按 CH1 或 CH2 功能键,系统将显示CH1或CH2通道的操作菜单,说明见下表(以CH1为例)功能菜单 设定说明耦合直流 交流 接地通过输入信号的交流和直流成分 阻挡输入信号的直流成分 断开输入信号带宽限制打开 关闭 限制带宽至20MHz ,以减少显示噪音 满带宽 探头1X 5X 10X 50X100X 500X 1000X 根据探头衰减因数选取相应数值,确保垂直标尺读数准确数字滤波设置数字滤波2、垂直位移和垂直档位旋钮的应用1)垂直旋钮POSITION 可调整所有通道波形的垂直位置。
按下该旋钮,可使选中通道的位移立即回归零。
2)垂直旋钮SCALE 调整所有通道波形的垂直分辨率。
转动垂直旋钮SCALE 改变“Volt/div (伏/格)”垂直档位,粗调是以1-2-5 方式确定垂直档位灵敏度,即2mV/div 、5mV/div 、10mV/div 、20mV/div……10V/div 方式步进。
顺时针增大,逆时针减小垂直灵敏度。
微调是在当前档位范围内进一步调节波形显示幅度。
顺时针增大,逆时针减小显示幅度。
粗调、微调可通过按垂直旋钮切换。
3)需要调整的通道只有处于选中的状态(按 CH1 或 CH2 功能键,选择通道),垂直旋钮才能调节该通道。
欲打开或选择某一通道时,只需按下相应的通道按键,按键灯亮说明该通道已被激活。
若希望关闭某个通道,再次按下相应的通道按键或按下 OFF 即可,按键灯灭即说明该通道已被关闭。
和REF 为4)MATH为数学运算功能,可显示CH1、CH2通道波形相加、相减、相乘。
5)REF功能为在实际测试过程中,用DS1000E-EDU系列数字示波器测量观察有关组件的波形,可以把波形和参考波形样板进行比较,从而判断故障原因二、水平系统1、设置水平系统按水平系统的MENU 功能键,系统将显示水平系统的操作菜单功能菜单设定说明延迟扫描打开关闭进入Delayed波形延迟扫描关闭延迟扫描时基Y-T X-Y Roll Y-T方式显示垂直电压与水平时间的相对关系X-Y方式在水平轴上显示通道1幅值,在垂直轴上显示通道2幅值Roll方式下示波器从屏幕右侧到左侧滚动更新波形采样点采样率显示系统采样率触发位移复位调整触发位置至中心零点2、水平位移和水平档位旋钮的应用1)使用水平旋钮POSITION调整信号在波形窗口的水平位置。
2)转动水平旋钮SCALE调整扫描时基“s/div(秒/格)”档位,水平扫描速度从2ns* 至50s,以1-2-5 的形式步进。
3)按MENU 按键,显示TIME 菜单。
在此菜单下,可以开启/关闭延迟扫描或切换Y-T、X-Y 和ROLL 模式,还可以设置水平触发位移复位。
三、触发系统1、设置触发系统按MENU功能键,调出触发操作菜单功能菜单设定说明触发模式边沿、脉宽、斜率、视频、交替、码型信源选择CH1CH2EXTAC Line 设置通道1作为信源触发信号设置通道2作为信源触发信号设置外触发输入通道作为信源触发信号设置市电触发边沿类型(上升沿)(下降沿)(上升&下降沿)设置在信号上升边沿触发设置在信号下降边沿触发设置在信号上升沿和下降沿触发触发方式自动普通单次在没有检测到触发条件下也能采集波形设置只有满足触发条件时才采集波形设置当检测到一次触发时采样一个波形,然后停止触发设置进入触发设置菜单2、触发系统旋钮的应用1)使用LEVEL旋钮改变触发电平设置。
转动旋钮,可以发现屏幕上出现一条桔红色的触发线以及触发标志,随旋钮转动而上下移动。
停止转动旋钮,此触发线和触发标志会在约5 秒后消失。
在移动触发线的同时,可以观察到在屏幕上触发电平的数值发生了变化。
按下该旋钮作为设置触发电平恢复到零点的快捷键。
2)使用 MENU 调出触发操作菜单,改变触发的设置,观察由此造成的状态变化。
3)按 50% 按键,设定触发电平在触发信号幅值的垂直中点。
4)按 FORCE 按键:强制产生一个触发信号,主要应用于触发方式中的“普通”和“单次”模式。
四、MENU 控制区按Measure 自动测量功能键,系统将显示自动测量操作菜单。
功能菜单显示说明信源选择CH1 CH2 设置被测信号的输入通道电压测量选择测量电压参数时间测量选择测量时间参数清除测量清除测量结果全部测量关闭打开关闭全部测量显示打开全部测量显示该示波器提供20 种自动测量的波形参数,包括10 种电压参数和10 种时间参数:峰峰值、最大值、最小值、顶端值、底端值、幅值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正占空比、负占空比、正脉宽和负脉宽等。
2、光标测量Cursor按Cursor光标测量功能键,系统将显示光标测量操作菜单功能菜单 设定 说明光标模式 手动 手动调整光标间距以测量X 或Y 参数光标类型 X Y 光标显示为垂直线,测量时间值 光标显示为水平线,测量电压值 信源选择CH1 CH2 MATHLA选择被测信号的输入通道 ( LA 只适用于DS1000D-EDU 系列) CurA 设置光标A 有效,调整光标A 位置 CurB设置光标B 有效,调整光标B 位置光标模式允许用户通过移动光标进行测量,使用前请首先将信号源设定成您所要测量的波形。
光标测量分为3 种模式: 1) 手动模式:出现水平调整或垂直调整的光标线。
通过旋动多功能旋钮,手动调整光标的位置,示波器同时显示光标点对应的测量值。
2)追踪模式:水平与垂直光标交叉构成十字光标。
十字光标自动定位在波形上,通过旋动多功能旋钮可以调整十字光标在波形上的水平位置。
示波器同时显示光标点的坐标。
3)自动测量模式:通过此设定,在自动测量模式下,系统会显示对应的电压或时间光标,以揭示测量的物理意义。
系统根据信号的变化,自动调整光标位置,并计算相应的参数值。
此种方式在未选择任何自动测量参数时无效例如:手动模式,选择X 光标类型时,屏幕上将出现一对垂直光标CurA 和CurB ,可测量对应波形处的 时间值及二者之间的时间差值。
通过旋动多功能旋钮,改变光标的位置,将获得 相应波形处的时间值及差值,如下图所示。
选择Y 光标类型时,屏幕上将出现一对水平光标CurA 和CurB ,可测量对应波形处的 电压值及二者之间的电压差值。
通过旋动多功能旋钮,改变光标的位置,将获得相应波形处的电压值及差值。
五、使用执行按键执行按键包括AUTO (自动设置)和RUN/STOP (运行/停止)AUTO(自动设置):自动设定仪器各项控制值,以产生适宜观察的波形显示。
按AUTO (自动设置)键,快速设置和测量信号。
自动设定功能项目功能设定显示方式Y-T获取方式普通垂直耦合根据信号调整到交流或直流垂直“V/div”调节至适当档位垂直档位调节粗调带宽限制关闭(即满带宽)信号反相关闭水平位置居中水平“s/div”调节至适当档位触发类型边沿触发信源自动检测到有信号输入的通道触发耦合直流触发电平中点设定触发方式自动旋钮触发位移RUN/STOP(运行/停止):运行和停止波形采样。
注意:在停止的状态下,对于波形垂直档位和水平时基可以在一定的范围内调整,相当于对信号进行水平或垂直方向上的扩展。
