数字示波器操作说明

普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。

下面是普源数字示波器的使用方法和注意事项。

一、普源数字示波器的的基本操作1. 连接示波器与电路。

将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。

2. 调整示波器的连接。

根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。

3. 打开示波器。

根据需要,打开示波器的电源和数据端口。

4. 选择观察模式。

根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。

5. 设置观察参数。

根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。

6. 断开连接。

关闭示波器并断开连接电路。

7. 保存数据。

将示波器上的数据保存在计算机或其他存储设备中。

二、普源数字示波器的信号处理1. 正弦波分析。

使用数字信号处理软件对正弦波进行时域和频域分析。

2. 方波分析。

使用数字信号处理软件对方波进行时域和频域分析。

3. 三角波分析。

使用数字信号处理软件对三角波进行时域和频域分析。

4. 波形重建。

使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。

三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。

2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。

3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。

4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。

5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。

普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。

TDS1002数字示波器使用说明图1 TDS1002数字示波器数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复，以下重点介绍几个重要的按键及用法。

一、信号波形显示1.AUTOSET: 自动显示输入信号波形方式。

例如，校准信号的自动设置显示如图2。

图2 AUTOSET显示校准信号2.手动设置（以信号从CH1通道输入为例）●TRIG MENU 触发菜单的设置图3中，信源指触发源，信号从哪通道输入即选择该通道为触发源。

●ch1 menu 设置如图4，需要同时观察的输入信号交、直流情况，耦合选“DC”；只观察的输入信号交流情况，耦合选“AC”；●调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮，使信号波形稳定显示合适大小。

图3 TRIG MENU 菜单设置图4 ch1 menu 设置二、信号波形显示1.MEASURE测量功能如对ch1通道输入的校准信号进行测量●确认示波器探头上的衰减开关设为×1；图4 ch1 menu中“探头”设置为1×档●按“MEASURE”键，可读取信号的峰峰值、频率等多种参数。

图5 MEASURE 测量结果2.CURSOR光标,测量电压、时间例如使用光标测量f=2KHz Vpp=5V的正弦波●按CURSOR，测量类型为电压、时间可选●垂直POSITION键调整2条光标位置图6 CURSOR 测垂直方向电压图6 CURSOR 测水平方向时间三、其他按键●DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示，见图7。

图7-1信号波形显示图7-2XY方式显示●MATH:计算显示方式按钮，可选择显示CH1+CH2, CH1-CH2等波形。

在进行2个通道波形加、减后的幅度测量时，注意CH1、CH2的电压灵敏度处于同一档位。

见图8。

图8MATH操作图9ACQUIRE操作●ACQUIRE:波形获取方式。

若输入信号幅度为毫伏级，受干扰信号的影响，可选择“平均值”显示，平均次数选择较大数值，可使波形显示清晰一些。

数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器，它能够将电信号转换成数字信号，通过处理和显示，使人们能够直观地观察和分析电子信号的各种特性。

二、准备工作1. 检查设备：确保数字示波器的外部和内部没有损坏或故障。

2. 准备电源：将数字示波器与稳定可靠的电源连接。

三、使用方法1. 连接信号源：将被测信号源与数字示波器进行连接，确保信号源输出的电压范围在数字示波器的测量范围内。

2. 调节显示模式：根据需要选择适当的显示模式，如时间域显示、频域显示等。

3. 调节触发模式：选择合适的触发模式，如边沿触发、脉冲触发等。

4. 设置水平和垂直缩放：根据被测信号的幅值和频率调整水平和垂直缩放，使被测信号能够在屏幕上完整显示。

5. 调整触发电平：根据被测信号的特性设置触发电平，确保波形稳定地显示在屏幕上。

6. 调整触发延迟：根据需要设置触发延迟，使触发点位于波形的合适位置。

7. 分析波形：观察波形的各个特性，如幅值、频率、周期、上升时间等，并进行相应的测量和分析。

四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中，以免损坏设备或危及人身安全。

2. 在连接信号源时，确保输入端与待测电路相互匹配，避免因电阻、电容等不匹配导致的测量误差。

3. 调节触发模式和触发电平时，应根据被测信号的特性选择合适的设置，以确保波形能够稳定地显示在屏幕上。

4. 在分析波形时，要根据具体需要选择合适的测量功能，并正确使用示波器的各项功能和参数进行测量和分析。

五、故障排除1. 若数字示波器无法正常启动或显示异常，首先检查电源连接是否良好，是否存在电源故障。

2. 若波形显示不稳定或触发功能失效，可尝试调整触发模式、触发电平和触发延迟等参数，或检查信号源输出是否正常。

六、维护保养1. 定期清洁：根据使用频率和工作环境，定期清洁数字示波器的外壳和连接接口，确保设备的正常散热和连接良好。

2. 防护措施：避免将硬物、液体等杂物接触到数字示波器的内部电路板，以防止损坏电路板或导致电击等事故发生。

数字示波器操作方法数字示波器是一种用来观测和测量电信号的仪器，它将电信号转换成可视化的波形图形，以便用户可以更直观地分析和理解信号的特性。

数字示波器操作方法主要包括连接电源和信号源、设置触发条件、调整水平和时间基准、选择测量参数等步骤。

连接电源和信号源是数字示波器操作的第一步。

将数字示波器的电源插头插入电源插座，并打开电源开关。

然后，将信号源的输出端与数字示波器的输入端连接，确保连接正确并紧固。

接下来，设置触发条件是进行信号采集和显示的关键步骤。

触发条件决定了示波器何时开始采集信号并显示波形。

在数字示波器上，可以设置触发源、触发方式和触发电平等参数。

触发源可以选择信号源本身或外部信号源，触发方式可以选择边沿触发或脉冲触发，触发电平可以根据信号的特性进行设置。

通过调整这些参数，可以确保信号在合适的时刻被触发和显示。

调整水平和时间基准是为了使信号波形在屏幕上得以正确显示。

水平调节是指调整信号的幅度，使其适应屏幕的显示范围。

时间基准调节是指调整信号的时间轴，使其在屏幕上以合适的速度移动。

通过调整水平和时间基准，可以使信号波形在屏幕上居中且不失真。

选择测量参数是为了对信号进行进一步的分析和测量。

数字示波器提供了多种测量参数，如幅值、频率、周期、占空比、上升时间等。

用户可以根据需要选择相应的测量参数，并将其显示在屏幕上。

这样，用户可以直观地了解信号的特性，并进行更深入的分析和判断。

总结一下，数字示波器操作方法包括连接电源和信号源、设置触发条件、调整水平和时间基准、选择测量参数等步骤。

通过正确操作数字示波器，用户可以方便地观测和测量电信号，并进行信号分析和判断。

数字示波器的应用范围广泛，涉及电子、通信、自动化等领域，是现代科学研究和工程技术的重要工具之一。

数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。

它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。

那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。

一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。

当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。

数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。

因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。

二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。

其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。

在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。

2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。

其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。

水平缩放则需要根据测量信号的周期和带宽来调节。

在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。

3、测量信号当示波器设置完成后，我们就可以测量信号波形了。

此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。

数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。

本操作指南旨在帮助用户正确操作数字示波器，使用其各项功能。

二、外观与接口数字示波器通常由以下部分组成：1. 主机：包含屏幕、按键等操作界面。

2. 接口：用于连接外部信号源和测量配件。

三、操作步骤以下将详细介绍数字示波器的操作步骤：1. 连接电源：将数字示波器的电源插头插入电源插座，并确保供电正常。

2. 连接信号源：使用信号线或钳子将待测信号源与数字示波器的输入接口连接。

3. 打开电源：按下数字示波器的电源按钮，开启仪器。

4. 调整设置：根据测量需求，设置数字示波器的触发、时间、垂直和水平缩放等参数。

5. 查看波形：通过数字示波器的屏幕，即可实时查看输入信号的波形。

四、功能介绍数字示波器提供了许多功能，包括但不限于以下几个方面：1. 触发模式：可选择边沿触发、脉宽触发、视频触发等不同触发模式。

2. 自动测量：数字示波器能够自动对波形进行各项参数的测量，如峰峰值、频率、周期等。

3. 存储功能：用户可以将测量结果保存在数字示波器内存中，方便后续查看和分析。

4. 波形记录：数字示波器可以记录一段时间内的波形，反映信号的变化趋势。

5. 其他设置：数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。

五、常见问题与解决方法在使用数字示波器过程中，可能会遇到以下问题，下面提供相应的解决方法供参考：1. 无法观测到信号：检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。

2. 波形不稳定：检查信号源的稳定性、数字示波器的触发参数设置是否合理。

3. 信号失真：检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。

4. 操作困难：仔细阅读数字示波器的用户手册，了解各项功能的使用方法。

六、注意事项为了保证数字示波器的正常使用，遵循以下注意事项：1. 避免过量电压：不要将过高或过低电压的信号直接输入到数字示波器中。

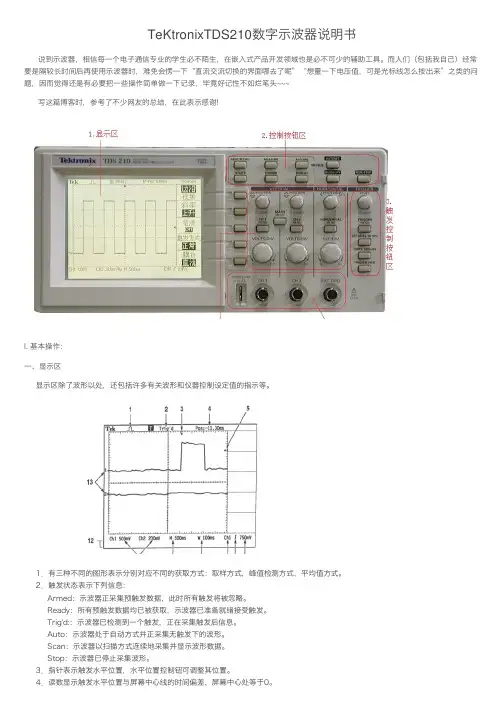

TeKtronixTDS210数字⽰波器说明书说到⽰波器，相信每⼀个电⼦通信专业的学⽣必不陌⽣，在嵌⼊式产品开发领域也是必不可少的辅助⼯具。

⽽⼈们（包括我⾃⼰）经常要是隔较长时间后再使⽤⽰波器时，难免会愣⼀下“直流交流切换的界⾯哪去了呢”“想量⼀下电压值，可是光标线怎么按出来”之类的问题，因⽽觉得还是有必要把⼀些操作简单做⼀下记录，毕竟好记性不如烂笔头~~~写这篇博客时，参考了不少⽹友的总结，在此表⽰感谢!I. 基本操作：⼀、显⽰区显⽰区除了波形以处，还包括许多有关波形和仪器控制设定值的指⽰等。

1．有三种不同的图形表⽰分别对应不同的获取⽅式：取样⽅式，峰值检测⽅式，平均值⽅式。

2．触发状态表⽰下列信息：Armed：⽰波器正采集预触发数据，此时所有触发将被忽略。

Ready：所有预触发数据均已被获取，⽰波器已准备就绪接受触发。

Trig'd:：⽰波器已检测到⼀个触发，正在采集触发后信息。

Auto：⽰波器处于⾃动⽅式并正采集⽆触发下的波形。

Scan：⽰波器以扫描⽅式连续地采集并显⽰波形数据。

Stop：⽰波器已停⽌采集波形。

5．指针表⽰触发电平。

6．读数表⽰触发电平的数值。

7．图标表⽰的所选触发类型。

有如下⼏种：上升沿触发；下降沿触发；⾏同步视频触发；场同步视频触发。

8．读数表⽰视窗时基设定值。

9．读数表⽰主时基设定值。

10．读数显⽰了主时基的设定值。

11．读数显⽰了通道的垂直标尺系数。

12．显⽰区短暂地显⽰在线信息。

13．在屏幕上指针表⽰所显⽰波形的接地基准点。

如果没有表明通道的指针，就说明该通道没有被显⽰。

此外依据波形的类型有三种不同的显⽰形式：⿊线、灰线和虚线。

⿊⾊实线波形表⽰显⽰的活动波形。

获取停⽌后，只要引起显⽰精确度不确定的控制值保持不变，波形将保持⿊⾊。

在获取停⽌以后，可以改变垂直和⽔平控制值。

⽽参考波形和使⽤显⽰持续时间功能的波形以灰⾊线条显⽰。

虚线波形表⽰波形显⽰精确度不确定。

产⽣虚线的原因是停⽌获取后改变控制设定值，但仪器⽆法相应改变显⽰波形与其相配。

数字示波器操作
数字示波器面板
数字示波器面板功能说明
显示说明
简要的按键使用方法说明
F05A型数字合成函数发生器/计数器前面板介绍
F05A型数字合成函数发生器/计数器1μH-5MHz
电源
开
关
频率
周期
幅度
脉宽
键控菜单
Arb
函数信号/调制信号
返回本地
Shift
s/Vpp/N
存储/衰减
调频
ms/mVpp
调幅
调用/低通
MHz/Vrms
测频/计数
扫描
kHz/mVrms
猝发
偏移/闸门
Hz/dBm/Φ
输出
关/开
触发
点频复位系统TTL输出
函数输出
42V
MAX
仪器启动：按下面板上的电源按钮，电源接通。

先闪烁显示"WELCOME"2秒，再闪烁显示仪器型号例如"F05A-DDS"1秒。

之后根据系统功能中开机状态设置，进入"点频" 功能状态，波形显示区显示当前波形"~"，频率为10.00000000 KHz；或者进入上次关机前的状态。

*：输入数字未输入单位时：按下此键，删除当前数字的最低位数字，可用来修改当前输错的数字。

*：外计数时：按下此键，计数停止，并显示当前计数值，再揿动一次，继续计数。

**：外计数时：按下此键，计数清零，重新开始计数。

数字示波器使用说明书1. 产品介绍数字示波器是一种用于观察电信号波形的仪器。

它采用现代数字信号处理技术，能够实时采集和显示电压随时间的变化曲线，帮助用户更直观地了解电路中的电信号特性。

本使用说明书旨在帮助用户正确使用数字示波器，以提高工作效率。

2. 示波器外观及功能2.1 外观数字示波器外观精美，采用黑色金属外壳，配备彩色液晶屏幕，显示清晰，宽视角。

前面板布置合理，各功能按键一目了然，背面配备标准接口，方便与其他设备连接。

2.2 功能数字示波器具有以下主要功能：(1) 信号采集：支持多通道信号采集，可同时显示多个信号波形；(2) 波形显示：具备高速更新、高分辨率波形显示功能，能够准确还原信号波形；(3) 自动测量：内置多种常用测量功能，如频率、周期、峰峰值等，可一键完成测量操作；(4) 存储功能：支持波形数据存储和回放，方便用户后续分析；(5) 触发功能：支持多种触发方式设置，满足不同触发条件的要求；(6) 其他辅助功能：例如自动校准、自动设置、阻抗选择等。

3. 使用步骤3.1 连接电源插上数字示波器的电源线，并将电源线连接到电源插座上，确认电源正常接通。

3.2 连接被测信号将被测信号的输入引线连接到数字示波器的信号输入通道，注意接线顺序和方向是否正确。

3.3 设置触发条件根据需要，通过示波器的触发功能设置合适的触发条件，以便触发信号能够稳定显示在屏幕上。

3.4 调整参数根据被测信号的特性，设置示波器的相应参数，如时间尺度、垂直尺度、触发电平等。

3.5 开始测量按下测量按钮，数字示波器将开始采集、处理和显示被测信号的波形。

3.6 数据保存与分析如需保存波形数据，可使用示波器的存储功能将数据保存至U盘或其他存储介质中。

然后，通过数据分析软件对数据进行处理和分析。

4. 注意事项4.1 保持环境整洁使用数字示波器时，应确保周围环境干净整洁，避免尘埃和杂物进入示波器内部，影响仪器正常工作。

4.2 避免强电磁干扰在使用示波器时，应尽量避免与强电磁干扰源的接触，如高压电源、强磁场等，以免影响示波器的测量精度和稳定性。

普源DS1102E数字示波器使用说明书数字示波器是一种采用数字化技术的电子测量仪器，其优点是准确、稳定、灵敏，具有数据处理能力和各种自动测量功能，可用于各种电子设备的维修、故障分析与测试。

普源DS1102E数字示波器是目前市场上比较流行的数字示波器之一，下面就对其使用方法进行详细说明。

一、开机与界面首先需要将数字示波器与电脑连接，然后将数字示波器接通电源，电脑端打开相应软件，就可以开始使用了。

接下来是数字示波器的界面说明。

1.实时波形显示区数字示波器的核心区域，用于实时显示被测电信号的波形，可以通过该区域进行波形的调节与观察。

2. 测量设置区用于设定测量参数，包括波形的幅值、频率等，可根据用户需求进行自定义。

3. 触发模式区触发功能可以帮助用户固定采样的起始时间，实现准确的抓拍，该区域可以帮助用户选择不同的触发模式。

4. 偏移量与时间设定区偏移量设定可以让用户调整波形的中心点位置，时间设定可以帮助用户进行测量时的时间戳设定，非常方便。

5. 通道选择区数字示波器通常都带有多个输入通道，可以通过该区域进行通道选择，非常灵活。

二、操作方法数字示波器具有多种操作方法，下面就对用户常用的几种方法进行详细说明。

1. 调整波形位置通过偏移量与时间设定区，用户可以对波形进行水平或垂直方向上的调整。

如果发现波形显示不全或偏移，可以通过该方法进行调整。

2. 缩放波形大小在实时波形显示区，用户可以通过鼠标滚轮或者缩放按钮进行波形的缩放，从而更清楚地观察相关信息。

3. 设置触发模式触发模式是数字示波器中比较常用的一个功能，用户可以设定不同的触发模式，如边沿触发模式、脉冲宽度触发模式等，以帮助用户精确定位捕捉信号。

4. 测量数字示波器还具有多种自动测量功能，用户可以通过测量设置区进行参数设定，例如直流偏移、最大值、最小值、平均值、峰峰值等等，非常方便。

三、注意事项在使用数字示波器时，需要注意以下几点：1. 接线要正确。

数字示波器应用于测量电路，接线时必须注意电路的极性，避免反向连接或接错引脚。

数字示波器使用操作流程数字示波器是一种常用的电子测量仪器，用于观察和分析电子信号的波形和幅度。

它广泛应用于电子工程、通信、医疗等领域。

本文将介绍数字示波器的使用操作流程，以帮助读者更好地了解和使用该设备。

1. 连接示波器首先，将示波器的电源插头插入电源插座，确保电源供应正常。

然后，将待测信号的探头连接到示波器的输入通道上。

一般来说，探头的接地线连接到信号的共地点，探头的探测端则连接到待测信号的测量点。

注意，示波器的输入通道和探头需要正确匹配，以避免信号失真或损坏设备。

2. 调整示波器设置打开示波器的电源开关后，待机一段时间，使示波器的电路稳定。

然后，根据需要调整示波器的基本设置。

这些设置可以根据具体的测量要求进行调整，包括触发模式、时间/幅度比例、水平/垂直缩放等。

触发模式用于选择触发信号的方式，一般有边沿触发、脉冲触发等多种模式可选。

时间/幅度比例用于调整显示波形的时间和幅度尺度，以便更清晰地观察波形特征。

3. 获取波形根据需要对待测信号进行观察和分析。

示波器可以实时显示信号的波形，可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。

同时，示波器还可以进行波形捕获，以便后续的数据分析和处理。

在获取波形过程中，需要注意信号的频率范围和幅度，以免超过示波器的测量范围。

4. 数据分析和处理获取波形后，可以进行数据分析和处理。

示波器提供了多种功能和工具，用于对波形进行测量、计算、描绘等操作，以实现对信号特性的深入分析。

同时，示波器还可以保存波形数据并导出为其他文件格式，以便于后续的数据处理和共享。

5. 断开连接和关闭示波器在使用完成后，首先断开待测信号的连接，再将示波器的电源插头从电源插座上拔出，确保设备安全。

然后，关闭示波器的电源开关。

此外，还可以清理和维护示波器，保持设备的良好状态。

总结：数字示波器是一种重要的电子测量仪器，掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。

本文简要介绍了数字示波器的使用操作流程，包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。

数字示波器使用方法说明书1. 介绍数字示波器（以下简称示波器）是一种用于测量和显示电信号波形的电子仪器。

本说明书将为您提供关于如何正确使用示波器的详细指导。

2. 示波器概述示波器由以下主要组件组成：- 输入部分：用于连接被测电路并采集信号。

- 垂直放大器：将输入信号放大到合适的水平以进行显示。

- 水平时基：控制波形在屏幕上的水平移动速度。

- 显示部分：将放大后的波形以图形方式显示在屏幕上。

3. 准备工作在使用示波器之前，请确保按照以下步骤进行准备：- 将示波器与被测电路正确连接。

- 接通电源并确保电源电压符合示波器要求。

- 确保信号源的输出与示波器的输入匹配。

4. 示波器设置为了获取准确的波形显示，您需要进行以下设置：- 垂直放大：根据被测信号的幅度调整垂直放大倍数，确保波形在屏幕上合适的显示。

- 水平时基：调整时基控制按钮，使波形在屏幕上的时间轴显示合适。

- 触发：根据需要设置触发模式和触发电平，以便在屏幕上稳定显示波形。

5. 示波器操作以下是一些基本的示波器操作指南：- 打开示波器，并确保显示屏幕上有波形显示。

- 调整垂直和水平控制按钮，使波形在屏幕上清晰可见。

- 如有需要，可以使用光标功能测量波形的幅度、频率等。

- 在观察波形时，可以使用持续触发或单次触发模式来获得稳定的显示。

6. 示波器附加功能现代示波器通常还提供一些附加功能，以帮助用户进行更复杂的信号分析：- 自动测量功能：示波器可以自动测量并显示波形的参数，如峰峰值、平均值等。

- 存储功能：示波器可以将测量结果存储在内部存储器或外部存储介质中，以便将来查看或分析。

- 外部触发功能：示波器可以通过外部触发信号来控制和同步波形显示。

7. 小结本说明书为您提供了数字示波器的使用方法指导。

请按照说明书中的步骤正确连接示波器，并进行相应的设置和操作以获取准确的波形显示。

在使用示波器时，请务必注意安全，并遵循相关的操作规程。

祝您使用愉快！。

数字示波器的使用方法
数字示波器的使用方法
数字示波器是一种非常重要的测试仪器，它可以快速准确地测量电子电路中的模拟信号。

它可以测量多种类型的信号，包括直流电压、交流电压、频率、周期、脉冲等。

数字示波器具有很高的灵敏度，可以检测信号的变化，并将其精确显示出来。

使用数字示波器之前，需要了解它的主要特性以及各种功能，以便正确使用它。

数字示波器一般都有一个屏幕，上面有一个控制面板，一般有四个控制旋钮：光标调整、通道选择、触发调整和单位调整。

首先，确定要测量的信号，然后找到相应的接口，将测量信号接入示波器，这通常是在“输入”端插入探头或者接入示波器自带的BNC连接器。

接下来，根据测量信号的属性，调整示波器的参数，这些参数包括：垂直放大器的增益，水平放大器的时间/频率，触发方式，以及选择不同的通道，等等。

当示波器参数设置完毕后，可以按照正常的操作步骤，开始测量信号。

通常，首先要将示波器的复位按钮拨到“复位”位置，然后按下触发按钮，使示波器开始工
作，随后会在屏幕上看到一条曲线，这就是测量信号的曲线。

如果想要更准确地测量信号，可以使用示波器的光标功能，通过拨动光标调整旋钮，可以控制光标的位置，从而获得信号的精确值，并可以根据需要调整示波器的参数，以获得更准确的测量值。

数字示波器还具有许多其他功能，比如对信号进行数字化处理，或者将信号标记为点、线、文本等，以帮助用户更好地分析信号。

以上就是数字示波器的使用方法，要想正确使用数字示波器，需要熟悉示波器的操作步骤，以及正确调整各种参数。

正确使用数字示波器，可以更好地测量信号，从而更好地检测和分析电子电路中的信号。

数字示波器操作数字示波器面板数字示波器面板功能说明显示说明编号 名称说明1 波形 图中所括1、2、3、4为四个信道的信号波形 Cha nn el1:琥珀色Cha nn el2:蓝色2 电池状态3 远程控制的连 接状态4 显示日期 如图：28-Apr ' 06 00 : 245 触发状态 Auto （自动）Trig?（找不到触发） Stop （停止触发）6 撷取状态有二种：Normal （正常模式）Peak Detect （峰值侦测模式 ）Average （平均模式）7 功能键 屏幕上显示的这些是通过 F1-F5调节的 8 触发水平指示 9触发频率计数器如图：所选择信道输入信号的频率 CH1 <20Hz10 触发状态 如图：EDGE 11 时间刻度如图：M250us12 信道状态如图：CH1 ,直流，500mV ; CH2 , ................简要的按键使用方法说明撷取和光标设置量测信号撷取模式 Acquire F1~F4自动设定刻Auto SetSamplirig 500EDGE2Real Time Mem Leng1011Normalrr^ACQUIREF05A型数字合成函数发生器/计数器前面板介绍仪器启动：按下面板上的电源按钮，电源接通。

先闪烁显示 "WELCOMED 秒，再闪 烁显示仪器型号例如"F05A-DDS"1秒。

之后根据系统功能中开机状态设置，进入 "点频“功能状态，波形显示区显 示当前波形“〜“，频率为10.00000000 KHz ;或者进入上次关 机前的状态。

数字输入键键名 主功能 第二功能键名 主功能 第二功能 0 输入数字0Shift 。

进入 A 通道7输入数字7进入点频 Shift 7进入点频状态 1 输入数字1无 8 输入数字8复位仪器 Shift 8系统复 位到初始状态2 输入数字2无9输入数字9 Shift9进入系 统3 输入数字3无•输入小数点 Shift •进入 B 通道4 输入数字4 无? 输入负号 无5输入数字5无?闪烁数字左移*shift?选择脉冲 波6输入数字6无?闪烁数字右移** shif ?选择 ARB 波形* :输入数字未输入单位时：按下此键，删除当前数字的最低位数字，可用来修改当前输错的数字。
