数字示波器操作规程

数字示波器操作规程1.目的规范本公司设备的操作流程，提供安全正确的操作方法，确保设备的正确使用。

2.适用范围适用于本公司DS1000E型数字示波器的操作以及维护等作业指导。

3.操作规程3.1使用前检查3.1.1按STORAGE按钮，用菜单操作键从顶部菜单框中选择存储类型，然后调出出厂设置菜单框；3.1.2接入信号到通道1（CH1），将输入探头和接地夹接到探头补偿器的连接器上，按AUTO（自动设置）按钮，几秒钟内，可见到方波显示（1KHz,约3V，峰峰值）；3.1.3示波器设置探头衰减系数，此衰减系数改变仪器的垂直档位比例，从而使得测量结果正确反映被测信号的电平（默认的探头菜单系数设定值为10X），设置方法如下：按CH1功能键显示通道1的操作菜单，应用与“探头”项目平行的3号菜单操作键，选择与使用的探头同比例的衰减系数；3.1.4以同样的方法检查通道2 （CH2）。

按OFF功能按钮以关闭CH1，按CH2功能按钮以打开通道2 ，重复步骤2和3 。

注：示波器开机后，调出出厂设置，可以恢复正常运行；实验室使用开路电缆，探头衰减系数应设为1X。

3.2波形显示的自动设置3.2.1将被测信号连接到信号输入通道（CH1/CH2）；3.2.2按下AUTO 按钮；示波器将自动设置垂直，水平和触发控制。

注：应用自动设置要求被测信号的频率大于或等于50 Hz，占空比大于1％。

3.3CH1、CH2通道设置3.3.1在CH1接入一个含有直流偏置的正弦信号，关闭CH2通道；3.3.2按CH1功能键，系统显示CH1通道的操作菜单；3.3.3按耦合→交流，设置为交流耦合方式，被测信号含有的直流分量被阻隔，波形显示在屏幕中央，波形以零线标记上下对称，屏幕左下方出现“CH1～”交流耦合状态标志；3.3.4按耦合→直流，设置为直流耦合方式，被测信号含有的直流分量和交流分量都可以通过，波形显示偏离屏幕中央，波形不以零线为标记上下对称，屏幕左下方出现直流耦合状态标志“CH1—”；3.3.5按耦合→接地，设置为接地方式，被测信号都被阻隔，波形显示为一零直线，左下方出现接地耦合状态标志“CH1 ”。

数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器，它能够将电信号转换成数字信号，通过处理和显示，使人们能够直观地观察和分析电子信号的各种特性。

二、准备工作1. 检查设备：确保数字示波器的外部和内部没有损坏或故障。

2. 准备电源：将数字示波器与稳定可靠的电源连接。

三、使用方法1. 连接信号源：将被测信号源与数字示波器进行连接，确保信号源输出的电压范围在数字示波器的测量范围内。

2. 调节显示模式：根据需要选择适当的显示模式，如时间域显示、频域显示等。

3. 调节触发模式：选择合适的触发模式，如边沿触发、脉冲触发等。

4. 设置水平和垂直缩放：根据被测信号的幅值和频率调整水平和垂直缩放，使被测信号能够在屏幕上完整显示。

5. 调整触发电平：根据被测信号的特性设置触发电平，确保波形稳定地显示在屏幕上。

6. 调整触发延迟：根据需要设置触发延迟，使触发点位于波形的合适位置。

7. 分析波形：观察波形的各个特性，如幅值、频率、周期、上升时间等，并进行相应的测量和分析。

四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中，以免损坏设备或危及人身安全。

2. 在连接信号源时，确保输入端与待测电路相互匹配，避免因电阻、电容等不匹配导致的测量误差。

3. 调节触发模式和触发电平时，应根据被测信号的特性选择合适的设置，以确保波形能够稳定地显示在屏幕上。

4. 在分析波形时，要根据具体需要选择合适的测量功能，并正确使用示波器的各项功能和参数进行测量和分析。

五、故障排除1. 若数字示波器无法正常启动或显示异常，首先检查电源连接是否良好，是否存在电源故障。

2. 若波形显示不稳定或触发功能失效，可尝试调整触发模式、触发电平和触发延迟等参数，或检查信号源输出是否正常。

六、维护保养1. 定期清洁：根据使用频率和工作环境，定期清洁数字示波器的外壳和连接接口，确保设备的正常散热和连接良好。

2. 防护措施：避免将硬物、液体等杂物接触到数字示波器的内部电路板，以防止损坏电路板或导致电击等事故发生。

示波器操作规程
《示波器操作规程》
一、操作前准备
1. 确保示波器处于稳定平稳的电源供应下，接地良好；
2. 确保所有连接线路正确无误，且连接牢固；
3. 在使用示波器前，检查仪器参数设置是否正确。

二、开机步骤
1. 打开示波器电源开关；
2. 等待示波器启动完毕，确认屏幕显示正常。

三、参数设置
1. 设置水平扫描时间，以适应所需观察的信号频率；
2. 设置垂直灵敏度，以保证被观察信号的波形能够充分展示；
3. 设置触发模式和触发电平，以保证信号触发准确可靠；
4. 设置触发源，以选择合适的信号作为触发条件。

四、观察信号
1. 将所需被观测信号输入示波器通道；
2. 调整示波器参数，使得被观察信号的波形尽可能清晰；
3. 观察信号，并根据需要进行调整和分析。

五、关机步骤
1. 将示波器的参数恢复到默认状态；
2. 关闭示波器电源开关。

六、日常维护
1. 定期对示波器进行清洁，以保持仪器的通畅；
2. 定期对示波器进行校准，以保证仪器的准确性。

以上即为《示波器操作规程》，希望使用者能够按照规程要求进行操作，确保示波器的准确性和稳定性。

数字示波器操作规范一、目的为了保证示波器使用的准确性，减少人为误差，简单操作安誉公司基本用到的功能。

二、范围适用于示波器。

三、操作前准备1.打开电源开关，预热5分钟。

2.接上探头。

四、操作步骤1基本步骤A.调整示波器参数及探头，以达到方便测量待测信号为准。

B.将调整好通道的探头连接到被测信号上。

C.进一步调整示波器，以达到最佳测量效果。

2.简单操作安誉公司基本用到的功能（在此以TDS2012示波器为例）A.自动设置，请按如下步骤操作：a.将探头菜单衰减系数设定为10X，并将探头上的开关设定为10X。

b.将通道1的探头连接到被测信号上。

c.按下AUTO(自动设置)按钮。

示波器将自动设置使波形显示达到最佳。

在此基础上，可以进一步调节垂直、水平档位，直至波形的显示符合要求。

B.进行自动测量示波器可对大多数信号进行自动测量。

测量信号频率和峰峰值，请按如下步骤操作：a.测量峰峰值按下MEASURE按钮以显示自动测量菜单。

按下1号菜单操作键以选择信源CH1。

按下2号菜单操作键选择测量类型：电压测量。

在电压测量弹出菜单中选择测量参数：峰峰值。

此时，可以在屏幕左下角发现峰峰值的显示。

b.测量频率按下3号菜单操作键选择测量类型：时间测量。

在时间测量弹出菜单中选择测量参数：频率。

此时，可以在屏幕的下方发现频率的显示。

注意：测量结果在屏幕上的显示会因被测信号的变化而改变。

五、异常处理1.操作中发生异常情形应立刻拿开探测头，等待示波器自动恢复，如不恢复，反馈设备管理员。

六、注意事项1.请勿把仪器存储或放置在液晶显示器会长时间受到直接日照的地方。

2.请勿让喷雾剂、液体和溶剂沾到仪器或探头上，以免损坏仪器或探头。

3.使用时请带静电坏。

七、清洁保养1.清洁前，注意断开电源。

2.请用质地柔软的布擦拭仪器和探头外部的灰尘。

清洁液晶显示屏时，注意不要划伤透明的LCD保护屏3.禁止用任何腐蚀性的化学清洗剂，以免损坏仪器或探头。

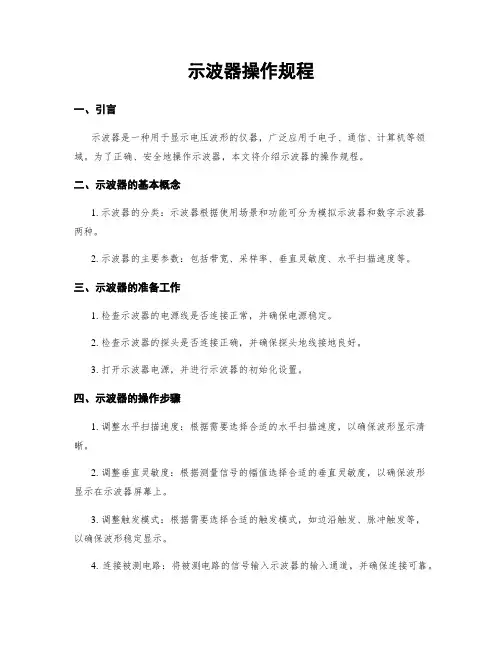

示波器操作规程一、引言示波器是一种用于显示电压波形的仪器，广泛应用于电子、通信、计算机等领域。

为了正确、安全地操作示波器，本文将介绍示波器的操作规程。

二、示波器的基本概念1. 示波器的分类：示波器根据使用场景和功能可分为模拟示波器和数字示波器两种。

2. 示波器的主要参数：包括带宽、采样率、垂直灵敏度、水平扫描速度等。

三、示波器的准备工作1. 检查示波器的电源线是否连接正常，并确保电源稳定。

2. 检查示波器的探头是否连接正确，并确保探头地线接地良好。

3. 打开示波器电源，并进行示波器的初始化设置。

四、示波器的操作步骤1. 调整水平扫描速度：根据需要选择合适的水平扫描速度，以确保波形显示清晰。

2. 调整垂直灵敏度：根据测量信号的幅值选择合适的垂直灵敏度，以确保波形显示在示波器屏幕上。

3. 调整触发模式：根据需要选择合适的触发模式，如边沿触发、脉冲触发等，以确保波形稳定显示。

4. 连接被测电路：将被测电路的信号输入示波器的输入通道，并确保连接可靠。

5. 调整时间基准：根据需要选择合适的时间基准，以确保波形显示的时间轴准确。

6. 观察波形：通过示波器屏幕观察被测电路的波形，并进行必要的测量和分析。

五、示波器的注意事项1. 避免超过示波器的额定输入范围，以免损坏示波器。

2. 在操作示波器时，应注意防止静电干扰，避免对示波器和被测电路造成损害。

3. 使用示波器时，应注意保持工作环境的清洁和整洁，避免灰尘和湿气进入示波器内部。

4. 在示波器不使用时，应及时关闭电源，并进行必要的保养和维护。

六、示波器的常见故障及排除方法1. 示波器无法打开：检查电源线是否连接正常，电源是否正常，必要时更换电源线或检修电源。

2. 波形显示不清晰：调整水平扫描速度、垂直灵敏度和触发模式，必要时检查探头和连接线。

3. 示波器无法触发：检查触发模式设置是否正确，必要时尝试其他触发模式。

4. 示波器测量不准确：检查探头是否连接正确，探头地线是否接地良好，必要时更换探头。

数字示波器使用方法数字示波器是一种电子测量仪器，用于显示电压变化随时间的波形。

它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。

本文将分步骤介绍数字示波器的使用方法。

步骤一：准备工作在使用数字示波器之前，需要进行一些准备工作。

首先，确认选择的示波器型号和功能是否符合所需的测试目的。

其次，插上电源并接通电源开关，等待示波器上电后进行操作。

步骤二：接线测试在使用数字示波器前，需要对测试对象进行电路连接。

接线先将一个测试用信号源与示波器连接。

测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。

将信号源的输出端与示波器的通道1或通道2连接。

如果需要测量差分信号，则需将差分信号线连接到示波器的通道3或通道4。

步骤三：配置示波器参数在连接好电路后，需要设置数字示波器的参数。

包括：触发方式、采样率、水平和垂直比例等参数。

触发方式是指示波器触发波形显示的方式。

例如，可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。

采样率是指示波器定期对输入信号进行采样的速度。

在保持采样速度的同时，应根据信号频率适度增加垂直比例，以便将信号看得更加清晰。

步骤四：显示波形设置好示波器的参数后，就可以显示测试信号的波形了。

触发条件满足后，示波器会显示完整的波形（取决于设置的视窗大小）。

如果需要更精细的波形，可以通过改变垂直和水平比例进行调整。

此时，用户可以逐渐放大、移动和调整波形使其达到最优。

步骤五：保存和记录数据数字示波器可以保存测量数据以便后续使用。

可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。

数据还可以作为图片或文档附加给其他用户。

在使用数字示波器时，需要注意安全事项，例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。

本文介绍了数字示波器的使用步骤。

通过这些步骤，用户可以轻松读取测量结果并生成数据记录。

数字示波器是一个强大而易于使用的工具，它可以帮助用户提高工作效率，提高工作质量。

数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。

本操作指南旨在帮助用户正确操作数字示波器，使用其各项功能。

二、外观与接口数字示波器通常由以下部分组成：1. 主机：包含屏幕、按键等操作界面。

2. 接口：用于连接外部信号源和测量配件。

三、操作步骤以下将详细介绍数字示波器的操作步骤：1. 连接电源：将数字示波器的电源插头插入电源插座，并确保供电正常。

2. 连接信号源：使用信号线或钳子将待测信号源与数字示波器的输入接口连接。

3. 打开电源：按下数字示波器的电源按钮，开启仪器。

4. 调整设置：根据测量需求，设置数字示波器的触发、时间、垂直和水平缩放等参数。

5. 查看波形：通过数字示波器的屏幕，即可实时查看输入信号的波形。

四、功能介绍数字示波器提供了许多功能，包括但不限于以下几个方面：1. 触发模式：可选择边沿触发、脉宽触发、视频触发等不同触发模式。

2. 自动测量：数字示波器能够自动对波形进行各项参数的测量，如峰峰值、频率、周期等。

3. 存储功能：用户可以将测量结果保存在数字示波器内存中，方便后续查看和分析。

4. 波形记录：数字示波器可以记录一段时间内的波形，反映信号的变化趋势。

5. 其他设置：数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。

五、常见问题与解决方法在使用数字示波器过程中，可能会遇到以下问题，下面提供相应的解决方法供参考：1. 无法观测到信号：检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。

2. 波形不稳定：检查信号源的稳定性、数字示波器的触发参数设置是否合理。

3. 信号失真：检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。

4. 操作困难：仔细阅读数字示波器的用户手册，了解各项功能的使用方法。

六、注意事项为了保证数字示波器的正常使用，遵循以下注意事项：1. 避免过量电压：不要将过高或过低电压的信号直接输入到数字示波器中。

示波器的简单操作规程示波器是一种用于检测和显示电信号波形的仪器，它在电子测试和调试工作中起着至关重要的作用。

下面是一份示波器的简单操作规程，帮助用户快速了解并正确使用示波器。

1. 准备工作：(a) 将示波器放置在平稳的工作台上，并确保其通风良好。

(b) 将示波器的电源插头插入合适的电源插座，并打开示波器的电源开关。

(c) 根据需要，连接适当的电缆和探头到示波器的输入通道。

2. 调整探头：(a) 插入探头的连接线到待测电路中。

(b) 确保探头的地引线（通常为黑色）连接到仪器地线。

(c) 连接好探头后，旋转探头头部的螺丝，适当调整探头的衰减系数和补偿。

3. 设置时间基准：(a) 选择适当的时间基准，根据待测信号的周期调整时间/单位长度。

(b) 在示波器屏幕上调整水平位置和时间标尺，确保波形显示合理。

4. 设置垂直尺度：(a) 根据待测信号的振幅调整示波器的垂直尺度。

(b) 在示波器屏幕上调整垂直位置和垂直标尺，确保波形显示在屏幕范围内。

5. 触发设置：(a) 选择适当的触发源，通常是待测信号的通道。

(b) 设置触发级别，使触发电平在波形中心。

(c) 选择触发模式，如边沿触发、脉冲触发或视频触发。

6. 操作示波器：(a) 根据需要，选择单次采样模式或连续采样模式。

(b) 打开示波器的采样和显示功能，观察波形显示。

(c) 调整触发设置和其他参数，以获得最佳的波形显示效果。

(d) 如有需要，可以利用示波器的测量功能进行各种信号参数的测量。

7. 关闭示波器：(a) 关闭示波器的采样和显示功能。

(b) 关闭示波器的电源开关。

(c) 断开示波器和待测电路的连接。

通过遵循上述操作规程，用户可以正确地设置和操作示波器，以获得准确的波形显示，并且保护示波器及待测电路的安全。

使用示波器时，用户应注意安全操作，避免在高电压或高频率的电路中使用错误的设置。

此外，用户应仔细阅读并遵循示波器的使用说明书和相关安全要求。

数字示波器使用操作流程数字示波器是一种常用的电子测量仪器，用于观察和分析电子信号的波形和幅度。

它广泛应用于电子工程、通信、医疗等领域。

本文将介绍数字示波器的使用操作流程，以帮助读者更好地了解和使用该设备。

1. 连接示波器首先，将示波器的电源插头插入电源插座，确保电源供应正常。

然后，将待测信号的探头连接到示波器的输入通道上。

一般来说，探头的接地线连接到信号的共地点，探头的探测端则连接到待测信号的测量点。

注意，示波器的输入通道和探头需要正确匹配，以避免信号失真或损坏设备。

2. 调整示波器设置打开示波器的电源开关后，待机一段时间，使示波器的电路稳定。

然后，根据需要调整示波器的基本设置。

这些设置可以根据具体的测量要求进行调整，包括触发模式、时间/幅度比例、水平/垂直缩放等。

触发模式用于选择触发信号的方式，一般有边沿触发、脉冲触发等多种模式可选。

时间/幅度比例用于调整显示波形的时间和幅度尺度，以便更清晰地观察波形特征。

3. 获取波形根据需要对待测信号进行观察和分析。

示波器可以实时显示信号的波形，可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。

同时，示波器还可以进行波形捕获，以便后续的数据分析和处理。

在获取波形过程中，需要注意信号的频率范围和幅度，以免超过示波器的测量范围。

4. 数据分析和处理获取波形后，可以进行数据分析和处理。

示波器提供了多种功能和工具，用于对波形进行测量、计算、描绘等操作，以实现对信号特性的深入分析。

同时，示波器还可以保存波形数据并导出为其他文件格式，以便于后续的数据处理和共享。

5. 断开连接和关闭示波器在使用完成后，首先断开待测信号的连接，再将示波器的电源插头从电源插座上拔出，确保设备安全。

然后，关闭示波器的电源开关。

此外，还可以清理和维护示波器，保持设备的良好状态。

总结：数字示波器是一种重要的电子测量仪器，掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。

本文简要介绍了数字示波器的使用操作流程，包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。
