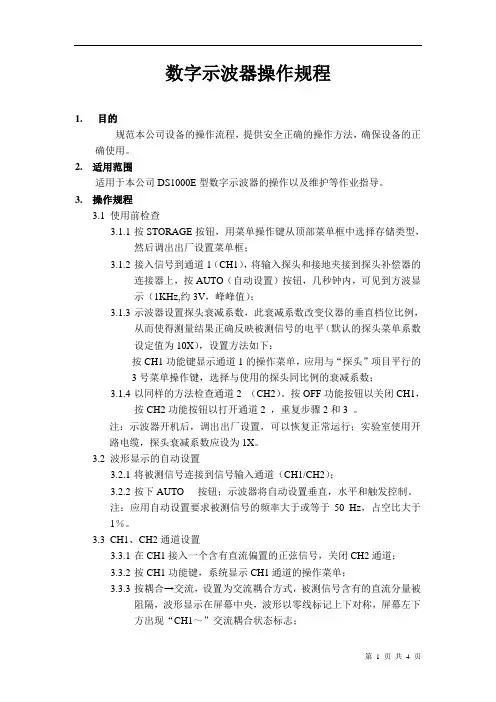

数字示波器操作规程

数字示波器操作规程1.目的规范本公司设备的操作流程，提供安全正确的操作方法，确保设备的正确使用。

2.适用范围适用于本公司DS1000E型数字示波器的操作以及维护等作业指导。

3.操作规程3.1使用前检查3.1.1按STORAGE按钮，用菜单操作键从顶部菜单框中选择存储类型，然后调出出厂设置菜单框；3.1.2接入信号到通道1（CH1），将输入探头和接地夹接到探头补偿器的连接器上，按AUTO（自动设置）按钮，几秒钟内，可见到方波显示（1KHz,约3V，峰峰值）；3.1.3示波器设置探头衰减系数，此衰减系数改变仪器的垂直档位比例，从而使得测量结果正确反映被测信号的电平（默认的探头菜单系数设定值为10X），设置方法如下：按CH1功能键显示通道1的操作菜单，应用与“探头”项目平行的3号菜单操作键，选择与使用的探头同比例的衰减系数；3.1.4以同样的方法检查通道2 （CH2）。

按OFF功能按钮以关闭CH1，按CH2功能按钮以打开通道2 ，重复步骤2和3 。

注：示波器开机后，调出出厂设置，可以恢复正常运行；实验室使用开路电缆，探头衰减系数应设为1X。

3.2波形显示的自动设置3.2.1将被测信号连接到信号输入通道（CH1/CH2）；3.2.2按下AUTO 按钮；示波器将自动设置垂直，水平和触发控制。

注：应用自动设置要求被测信号的频率大于或等于50 Hz，占空比大于1％。

3.3CH1、CH2通道设置3.3.1在CH1接入一个含有直流偏置的正弦信号，关闭CH2通道；3.3.2按CH1功能键，系统显示CH1通道的操作菜单；3.3.3按耦合→交流，设置为交流耦合方式，被测信号含有的直流分量被阻隔，波形显示在屏幕中央，波形以零线标记上下对称，屏幕左下方出现“CH1～”交流耦合状态标志；3.3.4按耦合→直流，设置为直流耦合方式，被测信号含有的直流分量和交流分量都可以通过，波形显示偏离屏幕中央，波形不以零线为标记上下对称，屏幕左下方出现直流耦合状态标志“CH1—”；3.3.5按耦合→接地，设置为接地方式，被测信号都被阻隔，波形显示为一零直线，左下方出现接地耦合状态标志“CH1 ”。

数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器，它能够将电信号转换成数字信号，通过处理和显示，使人们能够直观地观察和分析电子信号的各种特性。

二、准备工作1. 检查设备：确保数字示波器的外部和内部没有损坏或故障。

2. 准备电源：将数字示波器与稳定可靠的电源连接。

三、使用方法1. 连接信号源：将被测信号源与数字示波器进行连接，确保信号源输出的电压范围在数字示波器的测量范围内。

2. 调节显示模式：根据需要选择适当的显示模式，如时间域显示、频域显示等。

3. 调节触发模式：选择合适的触发模式，如边沿触发、脉冲触发等。

4. 设置水平和垂直缩放：根据被测信号的幅值和频率调整水平和垂直缩放，使被测信号能够在屏幕上完整显示。

5. 调整触发电平：根据被测信号的特性设置触发电平，确保波形稳定地显示在屏幕上。

6. 调整触发延迟：根据需要设置触发延迟，使触发点位于波形的合适位置。

7. 分析波形：观察波形的各个特性，如幅值、频率、周期、上升时间等，并进行相应的测量和分析。

四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中，以免损坏设备或危及人身安全。

2. 在连接信号源时，确保输入端与待测电路相互匹配，避免因电阻、电容等不匹配导致的测量误差。

3. 调节触发模式和触发电平时，应根据被测信号的特性选择合适的设置，以确保波形能够稳定地显示在屏幕上。

4. 在分析波形时，要根据具体需要选择合适的测量功能，并正确使用示波器的各项功能和参数进行测量和分析。

五、故障排除1. 若数字示波器无法正常启动或显示异常，首先检查电源连接是否良好，是否存在电源故障。

2. 若波形显示不稳定或触发功能失效，可尝试调整触发模式、触发电平和触发延迟等参数，或检查信号源输出是否正常。

六、维护保养1. 定期清洁：根据使用频率和工作环境，定期清洁数字示波器的外壳和连接接口，确保设备的正常散热和连接良好。

2. 防护措施：避免将硬物、液体等杂物接触到数字示波器的内部电路板，以防止损坏电路板或导致电击等事故发生。

示波器操作规程
《示波器操作规程》
一、操作前准备
1. 确保示波器处于稳定平稳的电源供应下，接地良好；
2. 确保所有连接线路正确无误，且连接牢固；
3. 在使用示波器前，检查仪器参数设置是否正确。

二、开机步骤
1. 打开示波器电源开关；
2. 等待示波器启动完毕，确认屏幕显示正常。

三、参数设置
1. 设置水平扫描时间，以适应所需观察的信号频率；
2. 设置垂直灵敏度，以保证被观察信号的波形能够充分展示；
3. 设置触发模式和触发电平，以保证信号触发准确可靠；
4. 设置触发源，以选择合适的信号作为触发条件。

四、观察信号
1. 将所需被观测信号输入示波器通道；
2. 调整示波器参数，使得被观察信号的波形尽可能清晰；
3. 观察信号，并根据需要进行调整和分析。

五、关机步骤
1. 将示波器的参数恢复到默认状态；
2. 关闭示波器电源开关。

六、日常维护
1. 定期对示波器进行清洁，以保持仪器的通畅；
2. 定期对示波器进行校准，以保证仪器的准确性。

以上即为《示波器操作规程》，希望使用者能够按照规程要求进行操作，确保示波器的准确性和稳定性。

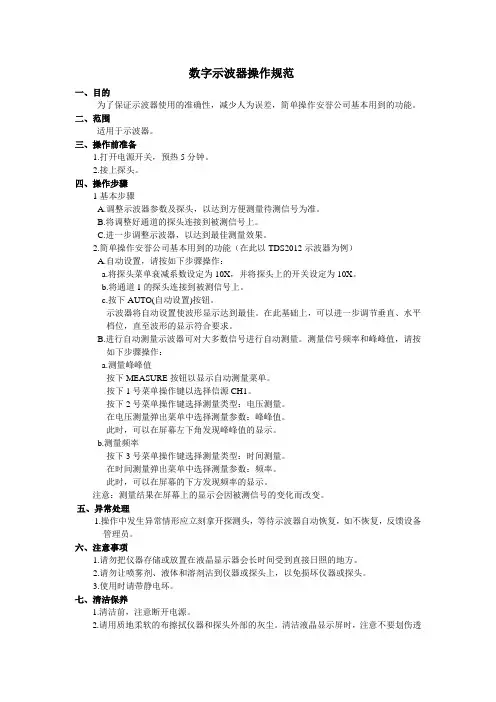

数字示波器操作规范一、目的为了保证示波器使用的准确性，减少人为误差，简单操作安誉公司基本用到的功能。

二、范围适用于示波器。

三、操作前准备1.打开电源开关，预热5分钟。

2.接上探头。

四、操作步骤1基本步骤A.调整示波器参数及探头，以达到方便测量待测信号为准。

B.将调整好通道的探头连接到被测信号上。

C.进一步调整示波器，以达到最佳测量效果。

2.简单操作安誉公司基本用到的功能（在此以TDS2012示波器为例）A.自动设置，请按如下步骤操作：a.将探头菜单衰减系数设定为10X，并将探头上的开关设定为10X。

b.将通道1的探头连接到被测信号上。

c.按下AUTO(自动设置)按钮。

示波器将自动设置使波形显示达到最佳。

在此基础上，可以进一步调节垂直、水平档位，直至波形的显示符合要求。

B.进行自动测量示波器可对大多数信号进行自动测量。

测量信号频率和峰峰值，请按如下步骤操作：a.测量峰峰值按下MEASURE按钮以显示自动测量菜单。

按下1号菜单操作键以选择信源CH1。

按下2号菜单操作键选择测量类型：电压测量。

在电压测量弹出菜单中选择测量参数：峰峰值。

此时，可以在屏幕左下角发现峰峰值的显示。

b.测量频率按下3号菜单操作键选择测量类型：时间测量。

在时间测量弹出菜单中选择测量参数：频率。

此时，可以在屏幕的下方发现频率的显示。

注意：测量结果在屏幕上的显示会因被测信号的变化而改变。

五、异常处理1.操作中发生异常情形应立刻拿开探测头，等待示波器自动恢复，如不恢复，反馈设备管理员。

六、注意事项1.请勿把仪器存储或放置在液晶显示器会长时间受到直接日照的地方。

2.请勿让喷雾剂、液体和溶剂沾到仪器或探头上，以免损坏仪器或探头。

3.使用时请带静电坏。

七、清洁保养1.清洁前，注意断开电源。

2.请用质地柔软的布擦拭仪器和探头外部的灰尘。

清洁液晶显示屏时，注意不要划伤透明的LCD保护屏3.禁止用任何腐蚀性的化学清洗剂，以免损坏仪器或探头。

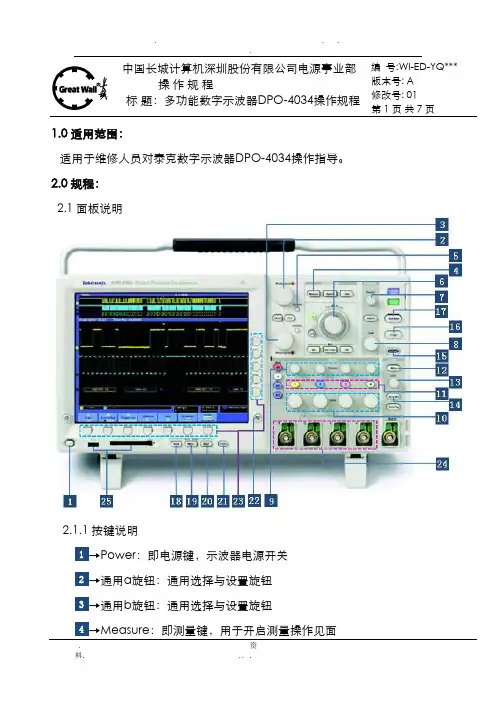

中国长城计算机深圳股份有限公司电源事业部操作规程标题：多功能数字示波器DPO-4034操作规程编号:WI-ED-YQ***版本号: A修改号: 01第 1 页共 7 页1.0 适用范围：适用于维修人员对泰克数字示波器DPO-4034操作指导。

2.0 规程：2.1 面板说明2.1.1 按键说明→Power：即电源键，示波器电源开关→通用a旋钮：通用选择与设置旋钮→通用b旋钮：通用选择与设置旋钮→Measure：即测量键，用于开启测量操作见面1234→光标键：调出水平或垂直光标线 →平移◎缩放旋钮：水平方向放大显示波形 →水平位置旋钮：用于调节示波器波形的水平位置 →水平标度旋钮：用于调节示波器波形水平标度，使波形周期呈现放大或缩小的效果→垂直位置旋钮：分别用于调节示波器各通道波形的垂直位置→垂直标度旋钮：分别用于调节示波器各通道波形的垂直方向的标度，使波形峰值呈现放大或缩小的效果→通道数字键（1/2/3/4）：打开或关闭相应通道→触发Menu ：即触发菜单键，用于调出触发设置界面→触发Level ：用于调整触发位置→Set to 50%：自动设置触发点为最大值的50%→Autoset ：即自动设置键，根据通道所接探头自动设置为示波器对应的预参数→Single ：即信号键，用于开启或关闭信号波形显示→Run/Stop ：即运行/停止键，用于开启或停止示波器信号触发→Save ：即存储键，用于把示波器界面当前显示波形保存到存储介质中 →Menu ：即系统设置菜单键，用于文件保存设置和波形显示等→Default Setup ：即默认设置键，用于恢复默认设置→Utility ：即系统设置键，用于设置界面显示语言和系统时间和日期等，同时提供示波器当前配置信息显示→Menu Off ：即关闭菜单键，用于关闭显示界面设置菜单→显示界面菜单中各选项对应按键23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 5 6 7 8→各通道信号输入探头接口→存储介质（U 盘和CompactFlash 卡）插槽2.2 操作说明2.2.1 添加测量分量按相应通道数字键（1/2/3/4），打开相应测试通道；按“Measure ”键，打开测量菜单；根据示波器界面信息选择界面左下角的“添加测量”键，打开添加测量小菜单；旋转“通用a ”旋钮，选择添加测试分量的通道；旋转“通用b ”旋钮，选择需要添加的测量分量；选择“OK 添加测量”键。

数字示波器使用方法数字示波器是一种电子测量仪器，用于显示电压变化随时间的波形。

它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。

本文将分步骤介绍数字示波器的使用方法。

步骤一：准备工作在使用数字示波器之前，需要进行一些准备工作。

首先，确认选择的示波器型号和功能是否符合所需的测试目的。

其次，插上电源并接通电源开关，等待示波器上电后进行操作。

步骤二：接线测试在使用数字示波器前，需要对测试对象进行电路连接。

接线先将一个测试用信号源与示波器连接。

测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。

将信号源的输出端与示波器的通道1或通道2连接。

如果需要测量差分信号，则需将差分信号线连接到示波器的通道3或通道4。

步骤三：配置示波器参数在连接好电路后，需要设置数字示波器的参数。

包括：触发方式、采样率、水平和垂直比例等参数。

触发方式是指示波器触发波形显示的方式。

例如，可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。

采样率是指示波器定期对输入信号进行采样的速度。

在保持采样速度的同时，应根据信号频率适度增加垂直比例，以便将信号看得更加清晰。

步骤四：显示波形设置好示波器的参数后，就可以显示测试信号的波形了。

触发条件满足后，示波器会显示完整的波形（取决于设置的视窗大小）。

如果需要更精细的波形，可以通过改变垂直和水平比例进行调整。

此时，用户可以逐渐放大、移动和调整波形使其达到最优。

步骤五：保存和记录数据数字示波器可以保存测量数据以便后续使用。

可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。

数据还可以作为图片或文档附加给其他用户。

在使用数字示波器时，需要注意安全事项，例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。

本文介绍了数字示波器的使用步骤。

通过这些步骤，用户可以轻松读取测量结果并生成数据记录。

数字示波器是一个强大而易于使用的工具，它可以帮助用户提高工作效率，提高工作质量。

数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。

本操作指南旨在帮助用户正确操作数字示波器，使用其各项功能。

二、外观与接口数字示波器通常由以下部分组成：1. 主机：包含屏幕、按键等操作界面。

2. 接口：用于连接外部信号源和测量配件。

三、操作步骤以下将详细介绍数字示波器的操作步骤：1. 连接电源：将数字示波器的电源插头插入电源插座，并确保供电正常。

2. 连接信号源：使用信号线或钳子将待测信号源与数字示波器的输入接口连接。

3. 打开电源：按下数字示波器的电源按钮，开启仪器。

4. 调整设置：根据测量需求，设置数字示波器的触发、时间、垂直和水平缩放等参数。

5. 查看波形：通过数字示波器的屏幕，即可实时查看输入信号的波形。

四、功能介绍数字示波器提供了许多功能，包括但不限于以下几个方面：1. 触发模式：可选择边沿触发、脉宽触发、视频触发等不同触发模式。

2. 自动测量：数字示波器能够自动对波形进行各项参数的测量，如峰峰值、频率、周期等。

3. 存储功能：用户可以将测量结果保存在数字示波器内存中，方便后续查看和分析。

4. 波形记录：数字示波器可以记录一段时间内的波形，反映信号的变化趋势。

5. 其他设置：数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。

五、常见问题与解决方法在使用数字示波器过程中，可能会遇到以下问题，下面提供相应的解决方法供参考：1. 无法观测到信号：检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。

2. 波形不稳定：检查信号源的稳定性、数字示波器的触发参数设置是否合理。

3. 信号失真：检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。

4. 操作困难：仔细阅读数字示波器的用户手册，了解各项功能的使用方法。

六、注意事项为了保证数字示波器的正常使用，遵循以下注意事项：1. 避免过量电压：不要将过高或过低电压的信号直接输入到数字示波器中。

示波器的简单操作规程示波器是一种用于检测和显示电信号波形的仪器，它在电子测试和调试工作中起着至关重要的作用。

下面是一份示波器的简单操作规程，帮助用户快速了解并正确使用示波器。

1. 准备工作：(a) 将示波器放置在平稳的工作台上，并确保其通风良好。

(b) 将示波器的电源插头插入合适的电源插座，并打开示波器的电源开关。

(c) 根据需要，连接适当的电缆和探头到示波器的输入通道。

2. 调整探头：(a) 插入探头的连接线到待测电路中。

(b) 确保探头的地引线（通常为黑色）连接到仪器地线。

(c) 连接好探头后，旋转探头头部的螺丝，适当调整探头的衰减系数和补偿。

3. 设置时间基准：(a) 选择适当的时间基准，根据待测信号的周期调整时间/单位长度。

(b) 在示波器屏幕上调整水平位置和时间标尺，确保波形显示合理。

4. 设置垂直尺度：(a) 根据待测信号的振幅调整示波器的垂直尺度。

(b) 在示波器屏幕上调整垂直位置和垂直标尺，确保波形显示在屏幕范围内。

5. 触发设置：(a) 选择适当的触发源，通常是待测信号的通道。

(b) 设置触发级别，使触发电平在波形中心。

(c) 选择触发模式，如边沿触发、脉冲触发或视频触发。

6. 操作示波器：(a) 根据需要，选择单次采样模式或连续采样模式。

(b) 打开示波器的采样和显示功能，观察波形显示。

(c) 调整触发设置和其他参数，以获得最佳的波形显示效果。

(d) 如有需要，可以利用示波器的测量功能进行各种信号参数的测量。

7. 关闭示波器：(a) 关闭示波器的采样和显示功能。

(b) 关闭示波器的电源开关。

(c) 断开示波器和待测电路的连接。

通过遵循上述操作规程，用户可以正确地设置和操作示波器，以获得准确的波形显示，并且保护示波器及待测电路的安全。

使用示波器时，用户应注意安全操作，避免在高电压或高频率的电路中使用错误的设置。

此外，用户应仔细阅读并遵循示波器的使用说明书和相关安全要求。

数字示波器使用操作流程数字示波器是一种常用的电子测量仪器，用于观察和分析电子信号的波形和幅度。

它广泛应用于电子工程、通信、医疗等领域。

本文将介绍数字示波器的使用操作流程，以帮助读者更好地了解和使用该设备。

1. 连接示波器首先，将示波器的电源插头插入电源插座，确保电源供应正常。

然后，将待测信号的探头连接到示波器的输入通道上。

一般来说，探头的接地线连接到信号的共地点，探头的探测端则连接到待测信号的测量点。

注意，示波器的输入通道和探头需要正确匹配，以避免信号失真或损坏设备。

2. 调整示波器设置打开示波器的电源开关后，待机一段时间，使示波器的电路稳定。

然后，根据需要调整示波器的基本设置。

这些设置可以根据具体的测量要求进行调整，包括触发模式、时间/幅度比例、水平/垂直缩放等。

触发模式用于选择触发信号的方式，一般有边沿触发、脉冲触发等多种模式可选。

时间/幅度比例用于调整显示波形的时间和幅度尺度，以便更清晰地观察波形特征。

3. 获取波形根据需要对待测信号进行观察和分析。

示波器可以实时显示信号的波形，可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。

同时，示波器还可以进行波形捕获，以便后续的数据分析和处理。

在获取波形过程中，需要注意信号的频率范围和幅度，以免超过示波器的测量范围。

4. 数据分析和处理获取波形后，可以进行数据分析和处理。

示波器提供了多种功能和工具，用于对波形进行测量、计算、描绘等操作，以实现对信号特性的深入分析。

同时，示波器还可以保存波形数据并导出为其他文件格式，以便于后续的数据处理和共享。

5. 断开连接和关闭示波器在使用完成后，首先断开待测信号的连接，再将示波器的电源插头从电源插座上拔出，确保设备安全。

然后，关闭示波器的电源开关。

此外，还可以清理和维护示波器，保持设备的良好状态。

总结：数字示波器是一种重要的电子测量仪器，掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。

本文简要介绍了数字示波器的使用操作流程，包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。

数字示波器使用方法说明书1. 介绍数字示波器（以下简称示波器）是一种用于测量和显示电信号波形的电子仪器。

本说明书将为您提供关于如何正确使用示波器的详细指导。

2. 示波器概述示波器由以下主要组件组成：- 输入部分：用于连接被测电路并采集信号。

- 垂直放大器：将输入信号放大到合适的水平以进行显示。

- 水平时基：控制波形在屏幕上的水平移动速度。

- 显示部分：将放大后的波形以图形方式显示在屏幕上。

3. 准备工作在使用示波器之前，请确保按照以下步骤进行准备：- 将示波器与被测电路正确连接。

- 接通电源并确保电源电压符合示波器要求。

- 确保信号源的输出与示波器的输入匹配。

4. 示波器设置为了获取准确的波形显示，您需要进行以下设置：- 垂直放大：根据被测信号的幅度调整垂直放大倍数，确保波形在屏幕上合适的显示。

- 水平时基：调整时基控制按钮，使波形在屏幕上的时间轴显示合适。

- 触发：根据需要设置触发模式和触发电平，以便在屏幕上稳定显示波形。

5. 示波器操作以下是一些基本的示波器操作指南：- 打开示波器，并确保显示屏幕上有波形显示。

- 调整垂直和水平控制按钮，使波形在屏幕上清晰可见。

- 如有需要，可以使用光标功能测量波形的幅度、频率等。

- 在观察波形时，可以使用持续触发或单次触发模式来获得稳定的显示。

6. 示波器附加功能现代示波器通常还提供一些附加功能，以帮助用户进行更复杂的信号分析：- 自动测量功能：示波器可以自动测量并显示波形的参数，如峰峰值、平均值等。

- 存储功能：示波器可以将测量结果存储在内部存储器或外部存储介质中，以便将来查看或分析。

- 外部触发功能：示波器可以通过外部触发信号来控制和同步波形显示。

7. 小结本说明书为您提供了数字示波器的使用方法指导。

请按照说明书中的步骤正确连接示波器，并进行相应的设置和操作以获取准确的波形显示。

在使用示波器时，请务必注意安全，并遵循相关的操作规程。

祝您使用愉快！。

数字示波器操作规程数字示波器如何操作数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。

数字示波器一般支持多级菜单，能供应应用户多种选择，多种分析功能。

数字示波数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。

数字示波器一般支持多级菜单，能供应应用户多种选择，多种分析功能。

数字示波器操作规程：一、使用前认真阅读使用说明书。

二、开机后调整好亮度、辉度掌控钮。

三、正确连接探棒、电源线（注意电压程选择）。

四、依据检测要求选择好各个转换键量程，量程与接近被测值，精准明确度越高。

五、在检测过程中应充分运用公式f=1/T，由此计算信号的频率及周期。

六、在检测过程中注意监听仪器在工作过程中所发出的声音，如显现异常应适时切断电源。

七、切记：电源开关的接通与断开。

间隔时间应在30秒以上，否则易损坏仪器的显象管及内部的高压部分电路。

八、检测完毕后，应切断电源，整理好探棒。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

数字示波器可以在多条通道中显示高速重复的信号以及单次信号，还可以通过触发来捕获难以捕获的毛刺和瞬态事件。

因此，选择一款合适的示波器至关紧要。

除了要符合工数字示波器可以在多条通道中显示高速重复的信号以及单次信号，还可以通过触发来捕获难以捕获的毛刺和瞬态事件。

因此，选择一款合适的示波器至关紧要。

除了要符合工作方式和工作地点之外，还有一些虽然是老生长谈但仍需注意的参数，今日我们就一起来看一看。

一、带宽带宽是示波器最核心的参数，也是档次级的一个参数。

中国长城计算机深圳股份有限公司电源事业部 操 作 规 程 标 题：多功能数字示波器DPO-4034操作规程 编 号:WI-ED-YQ*** 版本号: A 修改号: 01 第 1 页 共 7 页1.0 适用范围：适用于维修人员对泰克数字示波器DPO-4034操作指导。

2.0 规程：2.1 面板说明2.1.1 按键说明→Power ：即电源键，示波器电源开关 →通用a 旋钮：通用选择与设置旋钮→通用b 旋钮：通用选择与设置旋钮→Measure ：即测量键，用于开启测量操作见面1 2 3 4→光标键：调出水平或垂直光标线 →平移◎缩放旋钮：水平方向放大显示波形 →水平位置旋钮：用于调节示波器波形的水平位置 →水平标度旋钮：用于调节示波器波形水平标度，使波形周期呈现放大或缩小的效果→垂直位置旋钮：分别用于调节示波器各通道波形的垂直位置→垂直标度旋钮：分别用于调节示波器各通道波形的垂直方向的标度，使波形峰值呈现放大或缩小的效果→通道数字键（1/2/3/4）：打开或关闭相应通道→触发Menu ：即触发菜单键，用于调出触发设置界面→触发Level ：用于调整触发位置→Set to 50%：自动设置触发点为最大值的50%→Autoset ：即自动设置键，根据通道所接探头自动设置为示波器对应的预参数→Single ：即信号键，用于开启或关闭信号波形显示→Run/Stop ：即运行/停止键，用于开启或停止示波器信号触发→Save ：即存储键，用于把示波器界面当前显示波形保存到存储介质中→Menu ：即系统设置菜单键，用于文件保存设置和波形显示等→Default Setup ：即默认设置键，用于恢复默认设置→Utility ：即系统设置键，用于设置界面显示语言和系统时间和日期等，同时提供示波器当前配置信息显示→Menu Off ：即关闭菜单键，用于关闭显示界面设置菜单→显示界面菜单中各选项对应按键23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 5 6 7 8→各通道信号输入探头接口→存储介质（U 盘和CompactFlash 卡）插槽2.2 操作说明2.2.1 添加测量分量按相应通道数字键（1/2/3/4），打开相应测试通道；按“Measure ”键，打开测量菜单；根据示波器界面信息选择界面左下角的“添加测量”键，打开添加测量小菜单；旋转“通用a ”旋钮，选择添加测试分量的通道；旋转“通用b ”旋钮，选择需要添加的测量分量；选择“OK 添加测量”键。

SDS5000型数字示波器操作规程使用前须知1.仪器标配2.注意事项 a.使用适当的电源线：只允许使用国家认可的本产品专用电源线b.见本产品接地：本产品通过电源电缆的保护接地。

为了防止电击，在连接本产品的任何输入端或输出端连接之前，请务必将本产品正确接地c.正确连接信号线：信号地线与地地电势相同，请勿将地线连接到高压线上d.查看所有终端额定值：为了避免火灾或电击，请查看本产品的所有额定值和标记说明。

请在连接产品前阅读产品手册，以便了解有关的额定值的详细信息e.防静电保护：静电会造成仪器的损坏，尽可能在防静电区进行测试。

在连接电缆到仪器之前，应将其内外导体短暂接地以释放静电f.保持良好的通风：通风不当会引起仪器温度升高，进而引起仪器损坏。

使用时应保持良好的通过风，定期检查通风口和风扇g.避免电路外露：电源接通后，请勿接触外露的接头和原件h.请勿开盖操作：请勿将本仪器机箱打开时运行本产品i.使用合适的保险丝：只允许使用本产品指定规格的保险丝(5x20mm,T-Rated,3.15A/250V AC)j.保持产品表面干燥和清洁k.请勿在潮湿环境下操作1.请勿在易燃易爆环境下操作m.注意搬运安全：为了避免仪器在搬运时滑落，造成仪器面板上的按键，旋钮或接口等部件损坏，请搬运仪器的过程中注意安全n.怀疑产品出故障时，请勿操作：如怀疑本产品有故障，请联系SIGLENT授权的维修人员进行检测，任何对于本产品的维护、调节或零件的更换必须有SIGLENT授权的维修人员执行。

二、仪器参数三、操作方法1.连接电源SDS5000X 可输入交流电源的规格：100-240V,50/60Hz； 100-120, 440Hz。

请使用附件提供的电源线缆将示波器与交流电连接。

电源开关按钮控制示波器的运行状态。

长按电源按钮两秒可令示波器进入待机状态。

若需要测底关机则需要断开示波器的交流电源输入。

本仪器还提供“上电开机”选项，当“上电开机”功能有效时，示波器通过连接电源线接入交流电，示波器马上开机；如果禁用此功能，在示波器通过电源线输入交流电时，需要按电源按钮，示波器才能才开机。

数字示波器操作规程
1、生产、技术部对操作人员严格培训，合格后才能单独操作。

2、连接好电源线，接好探头。

3、插上电源，按下开关按键，等待10秒钟后，机器完成开机测试，启动完成。

4、按下默认设置，在探头上将开关设定到10X并将探头连接器上的插槽对准CH1上的凸键，将探头端部和基准导线连接到“探头元件”连接器上，按下自动设置按钮。

5、设置相关需要的参数。

6、测试，对需要测试的元件或电路输入输出的波形测试，在整机调试时对脉冲磁场输出测试。

7、记录测试数据。

8、关闭电源，在测试完成后，应及时关闭开关，切断电源，并作好日常维护工作。

维修保养工作：
1、操作人员在每次操作结束后应及时清洁干净，并做好日常维护。

2、生产部、技术部等部门每月定期对设备进行全面检查，并填写检查记录单。

3、每年定期送中国测试技术研究院检定。

重庆奥特思医疗设备有限公司
2012-9-8。

DS1000E-EDU 数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

1、欲迅速显示该信号，请按如下步骤操作：(1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。

(2) 按下示波器将自动设置使波形显示达到最佳状态。

在此基础上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。

2. 进行自动测量示波器可对大多数显示信号进行自动测量。

欲测量信号频率和峰峰值，请按如下步骤操作(1) 测量峰峰值按下 Measure 按键以显示自动测量菜单。

按下1号菜单操作键以选择信源 CH1 。

按下2号菜单操作键选择测量类型： 电压测量 。

在电压测量弹出菜单中选择测量参数： 峰峰值 。

此时，您可以在屏幕左下角发现峰峰值的显示。

(2) 测量频率按下3号菜单操作键选择测量类型： 时间测量 。

在时间测量弹出菜单中选择测量参数： 频率 。

此时，您可以在屏幕下方发现频率的显示。

3、用Cursor 光标测量功能进行手动测量 (1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道1。

(2) 按下Cursor 光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。

二、X －Y 功能的应用，观察李沙如图形1. 将信号A 连接通道1，将信号B 连接通道2。

2. 若通道未被显示，则按下 CH1 和 CH2 菜单按钮。

3. 按下 AUTO （自动设置）按钮。

4. 调整垂直旋钮使两路信号显示的幅值大约相等。

5. 按下水平控制区域的 MENU 菜单按钮以调出水平控制菜单。

6. 按下时基菜单框按钮以选择 X －Y 。

示波器将以李沙如（Lissajous ）图形模式显示。

7. 调整垂直、垂直和水平旋钮使波形达到最佳效果。

8．调节信号发生器A 路信号频率为f X =50Hz ，根据频率比值关系和f X =50Hz ，算出相应的f Y 值。

数字示波器操作规程1.目的建立数字示波器操作规程，保证设备平稳长周期运转，提高仪器设备的利用率，充分提高使用效率。

2.范围生产、质管、研发对数字示波器的使用操作。

3.职责生产部、质管部、设备管理员负责实施。

4.使用方法4.1使用前的准备工作。

4.1.1在打开电源前，一定要熟知仪器的安全操作规程：查看仪器，电源开关置于“关”位置。

4.2示波器的测量操作：4.2.1 打开电源,指示灯显示,并观查机器运转正常。

4.2.2 预热机器10分钟。

4.2.3 调节“辉度(Intensity)”改变光点和扫描线的亮度一般不应太亮，以保护荧光屏。

4.2.4 调节“标尺亮度(luminance)”调节荧光屏后面的照明灯亮度，照明灯暗一些好。

4.2.5 调节“聚焦(Focus)”聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。

4.2.6选择垂直偏转因数和水平偏转因数4.2.6.1 垂直偏转因数选择(VOLTS／DIV)和微调，例如波段开关置于1V／DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。

4.2.6.2 时基选择(TIME／DIV)和微调，例如在1μS／DIV档，光点在屏上移动一格代表时间值1μS。

4.2.7 输入通道选择4.2.7.1CH1档,即CH1通道单独工作、单踪波形显示；4.2.7.2CH2档,即CH2通道单独工作、单踪波形显示；4.2.7.3 交替档,即双通道处于交替工作状态,其交替工作转换受扫描重复频率控制,从而实现双踪显示；4.2.7.4 断续档:即两通道交替工作,一般低频率信号时使用此档；1 / 24.2.8 选择信号至仪器的耦合方式即:“DC-GND-AC”,一般选用“AC档”此时能观察到输入信号的交直流分量。

4.2.9 调节垂直偏转因数与时基，多次调节4.2.6.1、4.2.6.2直到测量到稳定的2 / 2。

数字示波器的使用流程1. 简介数字示波器（Digital Oscilloscope）是一种广泛应用于电子实验室、生产测试和电路维修中的电子测量仪器。

它可以用来观察和分析电信号的振幅、频率、相位等特性，对于电路故障排除、信号分析和波形显示等方面非常有用。

2. 连接设备在使用数字示波器之前，需要确保正确连接设备。

以下是连接设备的基本步骤：1.将示波器通过USB或其他接口与电脑或控制台等主设备连接。

确保连接稳固并不松动。

2.使用适当的电缆将待测电路与示波器的输入通道连接。

在连接电缆时应注意正确匹配接口类型和电阻阻抗。

3. 打开示波器软件示波器通常配备相应的软件，用于控制和配置设备。

下面是打开示波器软件的一般步骤：1.运行示波器软件，通常可以在电脑的桌面或开始菜单中找到相应的图标。

2.如果示波器软件支持多个设备连接，选择相应的设备进行操作，或者等待软件自动识别并连接设备。

4. 配置示波器参数在开始无论是观察信号波形还是进行测量前，需要配置示波器的参数。

以下是一些常见的参数配置：1.设置时间基准：调整示波器的时间刻度，以便观察到所需的波形细节。

2.选择通道和通道配置：确定要测量的通道，并按照需要进行通道增益、偏移和耦合等设置。

3.触发设置：设置触发条件，如触发电平、边沿、触发源等，以确保示波器能够捕获到感兴趣的波形。

4.参数测量：根据需求选择并配置所需的测量参数，如电压、频率、占空比等。

5. 观察波形配置好示波器参数后，即可开始观察波形。

根据所需的信号特性和预期的波形形状，可以采取以下步骤：1.打开示波器的触发模式，以便在触发条件满足时捕获和显示波形。

2.调整示波器的参考电平和增益设置，以适应观察波形的幅度范围。

3.根据所需的时间分辨率，调整示波器的时间基准，以便能够清晰地观察到波形的细节。

4.观察并分析波形。

根据所需的测量和分析任务，可以使用示波器软件提供的工具和功能进行峰值测量、频谱分析等操作。

5.根据需要对波形进行截屏、保存或导出。

数字示波器操作说明书一、简介数字示波器（以下简称示波器）是一种可显示电信号波形的测量仪器，用于观察和分析电路中的信号。

本操作说明书将详细介绍示波器的使用方法和注意事项。

二、功能概述示波器具有以下主要功能：1. 波形显示：示波器可以将输入信号的波形以图形的形式展示在屏幕上，方便用户观察。

2. 参数测量：示波器可以测量信号的频率、幅值、相位等参数，帮助用户进行信号分析。

3. 存储功能：示波器可以将测量到的波形数据存储在内部或外部存储设备中，方便用户后续处理和回顾。

三、操作步骤以下是示波器的操作步骤，您可以按照以下顺序进行操作：1. 连接信号源：将待测信号源通过正确的接口连接到示波器的输入端，确保信号源的输出符合示波器的输入要求。

2. 打开示波器：按下示波器的电源按钮，待示波器启动完成后，屏幕将显示初始界面。

3. 调整触发模式：示波器的触发模式可选择自动触发、单次触发或外部触发，根据需要调整触发模式。

4. 调整垂直尺度：根据待测信号的幅值范围，调节示波器的垂直尺度，使得信号在屏幕上能够完整显示。

5. 调整水平尺度：根据待测信号的时间范围，调节示波器的水平尺度，使得波形在屏幕上稳定显示。

6. 开始测量：按下示波器的开始测量按钮，示波器将开始捕捉并显示信号的波形。

7. 分析波形：观察波形并进行相关测量和分析，调整相应参数以满足需求。

8. 存储数据：如需保存波形数据，可将数据存储在示波器的内部存储器或外部存储设备中。

四、注意事项在使用示波器时，需要注意以下事项：1. 请按照正确的操作步骤进行操作，确保操作的准确性和安全性。

2. 当前操作涉及高压电路时，请确保断开电源并等待足够的放电时间后再进行操作，以免发生触电事故。

3. 示例中的操作仅供参考，实际操作中请结合具体设备和信号要求进行调整。

4. 避免示波器长时间暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响示波器的性能。

5. 如遇到操作问题或设备故障，请及时与相关技术人员联系进行维修或更换。
