10A数字兆欧表作业指导书

一二三四五级兆欧表安全操作规程1. 引言本文档旨在规范使用一二三四五级兆欧表的操作，以确保施工现场和操作人员的安全。

请所有使用兆欧表的人员仔细阅读并遵守本规程。

2. 安全注意事项在使用兆欧表之前，请务必注意以下几点：•在使用兆欧表之前，操作人员必须经过培训和授权，熟悉设备的操作和安全规程。

•检查兆欧表的外观，确保没有明显的损坏或异常现象。

•检查兆欧表的电源线和接地线，确保良好接触并没有断裂或破损。

•使用兆欧表前，确认测试环境的电源已关闭，并取下任何与被测电路相连的电源线。

3. 兆欧表的正确操作步骤请按照以下步骤正确操作兆欧表：3.1 准备工作•将兆欧表连接到合适的电源插座，并确保电源插座的接地正常。

•将兆欧表的电源线插入电源插座。

•检查保险丝的状态，确保保险丝的容量与被测电路的额定电流相匹配。

3.2 设置测量参数•打开兆欧表的电源开关，并等待数秒，直到仪器的各项指示灯都亮起。

•根据被测电路的要求，选择合适的测量范围和单位（如欧姆、兆欧姆等）。

•使用兆欧表的旋钮或按键设置相应的测量参数。

3.3 连接被测回路•确保被测回路的电源已关闭，并拔下电源线。

•使用兆欧表的测试线缆将被测回路与兆欧表相连。

•根据被测回路的连接方式，正确连接测试线缆的各个接点。

•注意确认连接的稳固，以避免测量结果的不准确。

3.4 进行测量•确保操作人员的手部干燥，避免接地导致电击事故。

•按下兆欧表的测量按钮，开始进行测量。

•在测量过程中，注意观察兆欧表的显示屏，并根据需要记录测量结果。

•测量完成后，松开测量按钮，并等待兆欧表的指示灯熄灭。

3.5 断开连接及关机•在测量完毕后，断开被测回路与兆欧表之间的连接。

•拔下兆欧表的电源插头，断开与电源的连接。

•关闭兆欧表的电源开关。

4. 兆欧表的维护和保养为确保兆欧表的正常工作和延长使用寿命，请进行以下维护和保养：•定期清洁兆欧表的外部表面，可使用干净的布擦拭，避免使用化学溶剂或水直接接触仪器。

1、注意事项1.1、阅读指导⏹仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：1.2、注意事项⏹请在了解了仪表的接线和操作后再测试或者安装仪表。

⏹仪表使用前需预热10分钟（上电后最早10分钟测量结果误差大）。

⏹仪表使用需注意潮湿、灰尘对测量结果的影响，可对仪表内部、壳体进行清洁及干燥处理，使用过程中需保持仪表接线端子周围无干扰物，不可用手触摸仪表接线端子周围。

⏹仪表电阻输入超量程时显示“1 . ”，超量程状态下通讯读测量值会返回“32767”(0x7FFF)。

⏹仪表供电为220V2、操作指南2.1、按键说明1： PARA键，短按为切换上下操作窗口（小数点指示或数码管闪动），长按进入参数设置界面、系统菜单和调试菜单切换。

2： MOVE键，短按为修改参数时移动修改指示（数字闪烁），长按为参数设置界面返回到测量界面。

3： UP键，短按为修改参数时数字加1或参数选择。

3： DOWN键，短按为修改参数时数字减1或参数选择。

2.2、参数修改操作说明1：进入参数设置界面，在测量状态长按键进入系统菜单（在系统菜单下长按键进入调试菜单），上窗口最后一位小数点亮，指示当前操作窗口为上窗口。

2：选择参数，短按选择参数，短按确定后下窗口最后一位小数点亮或数字闪动，指示当前操作的窗口为下窗口。

3：修改参数，短按修改或切换参数值，短按移动修改指示（数字闪烁）。

4：保存参数，短按确定保存参数，上窗口最后一位小数点亮，指示当前操作窗口为上窗口。

5：退出参数设置，长按键返回测量界面。

2.3调试操作说明1：参考2.2.1。

2：零阻值校准，短按选择rF-L参数，短按确定后下窗口最后一位小数点亮，指示当前操作的窗口为下窗口，短按使下窗口显示CLEA，短接仪表电阻输入端，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存零阻值校准参数，仪表下窗口显示donE。

3：标准阻值校准，短按选择rF-H参数，短按确定后下窗口最后一位数字闪动，指示当前操作的窗口为下窗口，此时仪表输入端接已知阻值的标准电阻，修改下窗口值为标准电阻值，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存标准阻值校准参数，仪表下窗口显示donE。

1.目的
让操作人员在使用数字万用表时能规范操作环节，以避免由于操作不当引发的品质事故或仪器损坏。

2.范畴
数字万用表
3.定义
无
4.权责
4.1品管课﹕数字万用表校验。

4.2有关部门：数字万用表日常维护,保养。

5.操作环节
5.1开机
5.1.1按下红色开关按钮。

5.2检查仪器与否正常
5.2.1将旋钮旋至红色箭头处,将红色和黑色插线插入COM 和VΩ处,将两支测试
笔的金属部分接触,若显示的数字从1 越来越小最后趋近于零,同时红色批示灯亮，则表达仪器正常。

5.3调至测试状态
5.3.1将旋钮调至200MΩ处
5.4测试办法
5.4.1生产线作接地测试时：用其中一根测试笔的金属部分接触灯具的地线,用
另一根测试笔的金属部分接触灯头的顶高或其它需与地线导通的部位。

5.4.2生产线作导通测试时：将其中一支测试笔的金属部分接触灯具的火线或
零线,用另一支接触灯具的灯头弹片或灯头的口铜, 若仪器鸣叫,同时显
示数字趋近于零则表达合格。

6.鉴定办法：
6.1若仪器鸣叫,同时红色批示灯亮,显示数字趋近于零则表达合格。

7.附件﹕
无。

编写日期：2008-08-05编写：马光伟审核：批准：前言FSSS系统一般分为两个部分，即燃烧器控制系统BCS（Burner ControlSystem）和燃料安全系统FSS(Fuel Safety System)。

燃烧器控制系统的功能是对锅炉燃烧系统设备进行监视和控制，保证点火器，油枪和磨煤机组系统的安全启动、停止和运行。

燃料安全系统的功能是在锅炉点火前和跳闸停炉后对炉膛进行吹扫，防止可燃物在炉膛堆积。

在检测到危及设备、人身安全的运行工况时，启动主燃料跳闸（MFT），迅速切断燃料，紧急停炉。

FSSS系统对保证电厂锅炉系统的安全运行具有重要作用，为了规范FSSS系统现场调试及大修后检测FSSS系统的各项功能和试验，严格执行有关规程要求，保证校验人员在大量现场工作中可以安全、优质地完成任务，内蒙古电力科学研究院热控自动化研究所编写了FSSS系统现场作业指导书。

由于编写者水平有限，有不正确的地方望大家提出。

目录1.适用范围-----------------------------------------------42.引用文件-----------------------------------------------43.现场作业前准备-----------------------------------------44.现场作业流程-------------------------------------------95.试验条件检查-------------------------------------------96.FSSS所涵盖的系统及设备--------------------------------107.FSSS系统试验内容--------------------------------------108.试验后应达到的指标------------------------------------239.结束工作----------------------------------------------24关键词：作业指导书炉膛安全监控系统（FSSS）作业指导书1.范围1.1本作业指导书适用于FSSS系统的调试及大、小修过程中的试验作业。

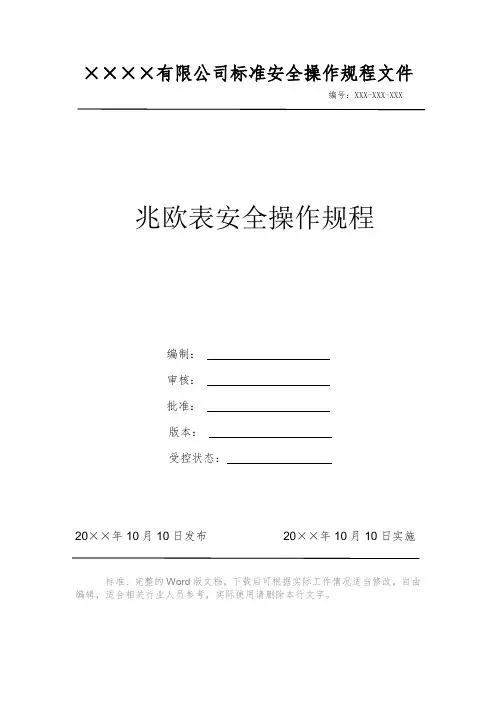

××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX 兆欧表安全操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。

兆欧表安全操作规程目的：为了保证兆欧表质量和兆欧表的正确安全操作，以防发生意外，特制订本操作规程。

1、本仪表在使用时必须水平放置且远离磁场。

2、在作绝缘测定时，将被测物的两端分别连接在“接地”及“线路”两根接线柱上，按额定转速转动摇柄，即可测得电阻数值。

3、在作通地测定时，将被测端接“线路”，而以良好之地线接于“接地”柱上，按额定转速转动摇柄，即可测得电阻数值。

4、在进行电缆缆芯对缆壳的绝缘测定时，除将被测物两端分别接于“线路”及“接地”两接线柱外，再将电缆壳芯之间的内层绝缘接保护环（屏蔽）接线柱（以消除因表面漏电而引起的测量误差）。

然后按额定转速转动摇柄，即可测得电阻值。

5、注意事项（1）转动摇手柄时，应由慢渐快达到并保持120转/分的稳定转速，如发现指针指零时不允许继续摇动，以防止线圈损坏。

（2）在雷电或临近带电高压导体的设备时，禁止用仪表进行测量，只有在设备不带电又不可能受其他电源感应而带电时才能进行。

(3) 在进行测量前后对被测物一定要进行充分放电，以保障设备及人身安全。

(4) 应尽量避免剧烈，长期的震动，使表头轴尖和宝石受损而影响刻度指示。

仪表在不使用时应放在固定的橱内，环境气温不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸气）附近。

工务部维修车间2017-1-1电工岗位安全操作规程1、停电作业时，必须先用电笔检查是否有电，方可进行工作，凡是安装设备或修理设备完毕时，在送电前进行严格检查，方可送电。

编写日期：2008-08-05 编写：马光伟审核：批准：前言对于火力发电厂顺序控制系统而言，其主要构成包括由控制单台辅机及其附属设备的子组级控制系统和由若干个相互关联的多个子组级所组成的组级控制系统。

而相对于SCS系统的测试我们就要求在满足一定的测试条件下，对顺序控制系统所涉及内容进行测试，并考核其结果是否达到相应的测试标准。

SCS系统对保证电厂的安全、经济运行具有重要作用，为了规范SCS系统现场调试及大修后检测SCS系统的各项功能和试验，严格执行有关规程要求，保证校验人员在大量现场工作中可以安全、优质地完成任务，内蒙古电力科学研究院热控自动化研究所编写了SCS系统现场作业指导书。

由于编写者水平有限，有不正确的地方望大家提出。

目录1.适用范围-----------------------------------------------42.引用文件-----------------------------------------------43.现场作业前准备-----------------------------------------54.现场作业流程-------------------------------------------95.试验条件检查-------------------------------------------96.SCS所涵盖的系统及设备---------------------------------107.SCS系统试验内容---------------------------------------108.控制逻辑分项测试--------------------------------------139.试验后应达到的指标------------------------------------3910.结束工作---------------------------------------------40 关键词：作业指导书顺序控制系统（SCS）作业指导书1.范围本规程规定了火力发电厂顺序控制系统在线验收测试的内容、方法，以及应达到的标准，适用于 300MW及以上机组采用分散控制系统构成的顺序控制系统订货合同和工程建设的最终在线验收测试。

系列数字兆欧表安全操作及保养规程数字兆欧表（英文名为Digital Megohmmeter，简称DMM）是一种专用于测试电阻值的仪器。

其测试范围通常为10兆欧姆至1000兆欧姆，常用于检测电力系统设备绝缘性能，以及高压设备等。

正确的操作和保养可以提高数字兆欧表的寿命和可靠性。

本文将介绍数字兆欧表的安全操作和保养规程。

安全操作1. 仪器的环境数字兆欧表需要放置在干燥，无尘，无腐蚀性气体的环境中。

由于数字兆欧表需要使用高电压进行测试，因此需要远离易燃物品等危险物品，以免发生危险。

2. 先检查后使用使用前需要对数字兆欧表进行检测，以确保其正常工作。

在测试之前，需要注意：•电源线和探头必须正确定位；•避免手持测试探头；•避免把测试探头伸到带压部位；•在使用数字兆欧表时，不要触及任何带电的金属部件。

3. 保障个人安全在使用数字兆欧表时，要保障自身和他人的安全。

首先需要注意安全距离，并在测试时穿戴好一定程度的防护设备。

例如戴好绝缘手套、绝缘鞋等。

另外在测试高压设备时，需要停止电压供应，并对电容器进行放电操作，以避免任何不必要的伤害。

4. 合适的维护当使用数字兆欧表时，需要对其进行定期的检查。

检查的内容主要包括：•是否存在损坏和磨损；•部件是否疲劳；•外部因素是否影响了数字兆欧表的工作；•是否需要进行日常维护，例如清洁或更换电池等。

保养规程1.数字兆欧表清洁在使用数字兆欧表时，需要进行清洁。

使用气体喷雾或液体清洁剂，将仪器表面的灰尘和污垢擦拭干净。

首次使用时，需要使用特殊清洁剂进行清洁。

2.数字兆欧表的校准使用数字兆欧表前需要进行定期校准。

典型的检测校准周期通常为3年。

校准时需要注意，是否使用了与之前相同的测试方法，并在实际测试中与其他仪器对比以验证测试结果的准确性。

3.仪器的存储数字兆欧表不适合放置在高温环境中。

在长时间不使用时，可以将数字兆欧表存放在室温下，并关闭其电源，在室内干燥的地方进行存储。

4.数字兆欧表的使用数字兆欧表使用部件尤其是测试附件需要定期检测，是否存在磨损，腐蚀以及损坏等。

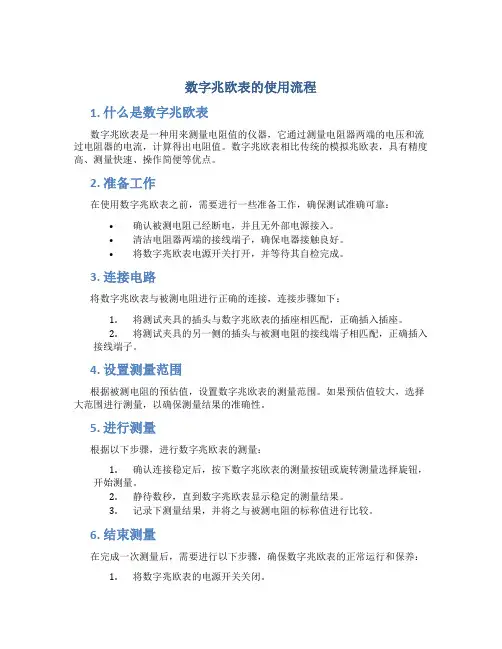

数字兆欧表的使用流程1. 什么是数字兆欧表数字兆欧表是一种用来测量电阻值的仪器，它通过测量电阻器两端的电压和流过电阻器的电流，计算得出电阻值。

数字兆欧表相比传统的模拟兆欧表，具有精度高、测量快速、操作简便等优点。

2. 准备工作在使用数字兆欧表之前，需要进行一些准备工作，确保测试准确可靠：•确认被测电阻已经断电，并且无外部电源接入。

•清洁电阻器两端的接线端子，确保电器接触良好。

•将数字兆欧表电源开关打开，并等待其自检完成。

3. 连接电路将数字兆欧表与被测电阻进行正确的连接，连接步骤如下：1.将测试夹具的插头与数字兆欧表的插座相匹配，正确插入插座。

2.将测试夹具的另一侧的插头与被测电阻的接线端子相匹配，正确插入接线端子。

4. 设置测量范围根据被测电阻的预估值，设置数字兆欧表的测量范围。

如果预估值较大，选择大范围进行测量，以确保测量结果的准确性。

5. 进行测量根据以下步骤，进行数字兆欧表的测量：1.确认连接稳定后，按下数字兆欧表的测量按钮或旋转测量选择旋钮，开始测量。

2.静待数秒，直到数字兆欧表显示稳定的测量结果。

3.记录下测量结果，并将之与被测电阻的标称值进行比较。

6. 结束测量在完成一次测量后，需要进行以下步骤，确保数字兆欧表的正常运行和保养：1.将数字兆欧表的电源开关关闭。

2.卸下测试夹具与被测电阻的连接。

3.清洁数字兆欧表的测试夹具，并将其收好。

4.将数字兆欧表放置在干燥、通风的地方，避免受潮和受暴露。

7. 注意事项在使用数字兆欧表时，需要注意以下事项，以确保测量的准确性和安全性：•在进行测量操作前，确保被测电阻已断电和无外部电源接入。

•避免将数字兆欧表暴露在潮湿、高温或强磁场的环境中。

•使用中避免对数字兆欧表造成过大的冲击或震动。

•在测量过程中，遵循数字兆欧表的使用说明书，按照正确的顺序进行操作。

•若测量结果与预期值相差较大，可反复测量，并检查仪器和电路连接是否存在问题。

结论数字兆欧表是一种精度高、操作简便的测量电阻值的仪器。

一、安全检查档案的建立原则：建立安全检查档案的目的是制定安全检查制度，收集各种安全检查原始记录及有关的事故隐患整改和相应的奖惩、处罚原始记录，通过该档案的建立，可以督促有关责任人加强责任心，及时消除事故隐患，达到安全生产、文明施工之目的。

（一）安全检查内容安全检查的内容主要是查制度、查机构设置、查安全设施、查安全教育培训、查操作规程、查劳保用品使用、查安全知识掌握情况和伤亡事故及处理情况等。

（二）安全检查程序a、人员组织———每次检查首先要组织好各部门的人员参加，按照有关安全检查的要求及规范、标准对施工现场进行全面的检查。

b、检查隐患———对查出的安全隐患做好记录，对检查出的安全隐患应填写安全隐患整改通知单，而对重大隐患和随即将要发生的安全隐患，检查部门应立即责成被查单位采取强有力的措施进行整改，并按照有关法律程序及要求对有关责任单位（责任人）进行处理。

c、检查整改———安全隐患找出以后，安全监督管理部门应对隐患的整改期限给予限期，一般3-7天。

施工企业应根据有关检查部门所下达的安全隐患整改通知书，组织有关部门和人员召开专项会议，研究整改方案，并做好详细的记录，对隐患整改要做到“三定”、“一验收”，即定措施、定人员、定时间，整改完毕后要逐项验收，从而达到检查的目的。

d、隐患整改报告———如果上级需要对安全隐患的整改进行复查，施工企业应填写安全隐患整改报告书，把隐患整改落实情况逐项写清楚，报上级检查部门，然后由上级检查部门对安全隐患的整改情况进行检查验收。

二、安全检查档案目录：1、安全检查制度2、安全检查打分表[JGJ59-99《建筑施工安全检查标准》3、项目部安全日查记录表4、项目部定期安全检查记录表5、安全隐患整改通知书6、事故隐患整改情况报告书7、处罚通知单8、违章违记人员教育记录表三、安全检查档案内容安全检查制度安全检查制度制定时，应考虑内容中含有：检查时间即经常性、定期性、突击性、专业性及季节性检查，公司应每季最少检查一次，分公司每半月检查一次，项目部应每周定期检查一次及每日巡回检查一次，安全员及安全值日人员要做到经常巡回检查，班组长要做到上岗前及下岗后的岗位作业点检查。

编写：王彪编写日期：2008-08-05 审核：批准：前言分散控制系统（DCS）对保证电厂全厂控制系统的安全、经济运行具有重要作用。

为进一步加强内蒙古电科院DCS性能测试现场工作的规范性、标准化，强化DCS性能测试安全管理，应严格执行有关规程要求，保证技术人员在现场工作中可以安全、优质地完成任务，内蒙古电力科学研究院热工自动化研究所决定编制分散控制系统（DCS）性能测试现场作业指导书。

以指导整个测试工作，把DCS性能测试现场工作做实、做细，提高现场工作服务水平，使现场工作可控、在控，以减少现场工作失误，确保优质、高效地完成整个DCS测试工作。

从而有力地保证机组的可靠、经济运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书指导现场标准化作业。

同时试验报告、安全措施票是现场标准化作业不可分割的部分。

由于编写者水平有限，有不正确的地方望大家指出目录1.适用范围-----------------------------------------------42.引用文件-----------------------------------------------43.现场作业前准备-----------------------------------------54.工作条件及工作流程-------------------------------------95.测试内容和测试方法-------------------------------------106.结束工作----------------------------------------------43 关键词：作业指导书分散控制系统（DCS）性能测试作业指导书1.范围1.1 本测试作业指导书适用于采用分散控制系统（DCS）的发电厂机组DCS的出厂验收、DCS系统的基建调试、改造调试测试作业工作，同样也适用于DCS 系统的生产、检修、维护中的测试作业工作。

数字式兆欧表的介绍及使用方法一、仪器面板介绍1、线路端钮接线柱“L”：由高压电缆引至被测试品处，例如接至发电机组、变压器等。

2、屏蔽端钮接线柱“G”接至设备屏蔽段，保护端处。

3、接地端钮接线柱“E”：接至被测物的地端，例如设备外壳，变压器铁芯等。

4、充电：充电器专用插孔。

5、绝缘电阻显示屏。

6、电源总开关。

7、项目建：用语常规、吸收比、极化指数和快速点测四种测试方式的选择。

8、电压建：1）用于500V、1000V、2500V、5000V四种输出高压的选择；2）测试中显示吸收比、极化指数和1分钟到10分钟的电阻值。

9、启动键：按下启动测试。

10、停止键：按下停止测试、关闭高压。

二、使用面板及操作1、使用前检查、准备及接线（1）检查1）标签、合格证是否完善，并在有效期内；2）外观完好；3）检查测试线完好。

（2）准备及接线1）使用前，先将总电源开关调至“关”位置。

被测试品应停电，并经人工放电，确人无电压后，方可进行接线。

2）L端钮：接至被测设备；G端钮：接至屏蔽部件；E端钮：接至被测设备的接地端。

注：高压线一端为三根红绿黑引出线，测试时分别接仪表面板上的三端子：红—L，绿—G，黑—E。

注意必须检查接地线的可靠性。

（3）使用1）开机：按住红色电源开关，显示屏显示公司名称后放开，如果按的时间太长（>3s），仪器会自动关闭（如果电池电量比较低，则按的时间要长点，联系的开关机，中间间隔要大于20s，否侧无法正常开机）。

2）项目电压选择：根据实际情况选择。

本厂常用测试为转子绕组绝缘测试、定子绕组绝缘测试、变压器绕组绝缘测试。

①转子绕组绝缘测试：常规、500V②定子绕组绝缘测试：吸收比、2500V③变压器绕组绝缘测试：吸收比、2500V3）启动测试：按下启动建启动测试，测试时间达到后，记录测试数据。

可通过按电压建查看吸收比、15s和60s的电阻值。

4）停止测试：按下停止键停止测试，高压关闭。

5）关机：按住红色电源开关，有声音提示，声音消失后，放开电源键即可。

兆欧表实用操作手册兆欧表俗称摇表，它的刻度是以兆欧（MΩ）为单位的。

它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

数字兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。

第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。

第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。

操作步骤：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

5‘’测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。

说明摇表功能良好，可以使用。

6、测试前必须将被试线路或电气设备接地放电。

测试线路时，必须取得对方允许后方可进行。

7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。

青岛供电公司实训作业指导书编号：×××××培训工种：电气试验、电力电缆工实训科目：使用兆欧表测量绝缘电阻编制：李志戈编制单位：青岛供电公司2013年11月通过专业理论学习和技能操作训练，使学员了解绝缘电阻在电气设备正常运行中的作用，了解兆欧表的工作和测量原理。

熟练掌握兆欧表的选择和维护方法以及如何用兆欧表测量绝缘电阻。

二、培训场所及设施1、培训场所：青岛供电公司教培中心电力电缆实训室。

2、培训设施：三、培训参考教材与规程1、《电力设备交接和预防性试验规程》2、《兆欧表使用说明书》3、《电测计量规程选编》4、《电能计量装置管理规程》5、《电测量指示仪表检验规程》6、《绝缘电阻表（兆欧表）检定规程》7、《电业安全工作规程》（发电厂和变电所电气部分）电气试验人员、电力电缆施工人员五、培训方式及时间1、培训方式：教师现场讲解、示范，学员技能操作训练，培训结束后进行理论考核与技能测试。

2、培训时间兆欧表基本知识…………………………………………………1 小时基本试验方法介绍………………………………………………1 小时操作讲解、示范…………………………………………………1 小时分组技能操作训练………………………………………………1 小时技能测试…………………………………………………………1 小时合计：5 学时。

六、基础知识1、兆欧表介绍兆欧表俗称摇表，是电工常用的一种专门用来测量绝缘电阻的便携式测量仪表。

绝缘材料在使用过程中，由于发热、污染、受潮及老化等原因，其绝缘电阻将逐渐降低，因而可能造成漏电或短路等事故。

这就要求必须定期对电机、电器各供电线路和绝缘性能进行检查，检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故，以确保设备正常运行和人身安全。

兆欧表大多采用手摇发电机供电，故又称摇表。

数字兆欧表操作规程
设备名称：数字兆欧表
设备型号：VC60B
生产厂家：深圳市胜利高电子科技有限公司
操作步骤：
1.将电源开关“POWER”键按下
2.根据测量需要选择测试电压（有1000V，500V，
250V供选择）
3.根据测量需要选择量程开关（RANGE）
4.将被测对象的电极接本仪表相应插空
5.测试电缆时，插空G接保护环
6.按下“PUSH”测试开关，测试即进行，当显示值
稳定后，即可读值，读值完毕松开“PUSH”开关
7.将输入线“E1或E2”接至被测对象地端，“L”接
至被测线路端；要求“L”引线尽量悬空
8.如果仅最高位显示“1”即表示超量程，需要以高
量程档取数；当量程按键处于“”时表示绝缘电
阻超过2000M
注意事项：
1．测试电压选择键不按下时，输出电压插孔上将可以输出高电压。

2．被测对象应完全脱离电网供电，并且应经短路放电证明被测对象不存在电力危险才进行操作，以确保
操作安全。

3．测量时不允许手持测试端，以确保读数准确及人身安全。

4．在进行MΩ测试时，如出现读数不稳可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”段接到被测物的屏蔽端，即可使读数稳定。

5．为保证测试安全和减少干扰，测试线采用电缆线与硅橡胶线，请勿随意更换。

数字兆欧表安全操作及保养规程前言数字兆欧表是一种电器测试仪器，用于测试绝缘电阻。

绝缘电阻测试是非常重要的环节，尤其是在大型电气元件或系统的安装、调试和维护中。

数字兆欧表广泛应用于工厂、电力系统、石油化工、电信和航空航天等领域。

但数字兆欧表在操作时需要非常小心，因为它是一种高压电器测试仪器。

在使用前必须掌握正确的使用方法和安全操作规程，以避免事故的发生。

数字兆欧表的基本结构数字兆欧表是由绝缘电阻测量回路、放电电路、数字显示回路和电源回路等几个部分组成的。

它的外形大多数为手持式测量仪器，集成式数字兆欧表一般用于工作台。

数字兆欧表有许多功能，如显示测量值和测试电压、存储测量数据、进行数据记录分析和打印输出等。

数字兆欧表还具有自动测试和自动校验等功能，使得测试更加简便和准确。

数字兆欧表安全操作规程数字兆欧表是一种高压电器测试仪器，因此必须遵循操作规程，才能确保操作人员的安全。

1. 仪器操作前准备在进行测试之前，必须先检查数字兆欧表，在如下情况下必须停止测试：•测试线缆或夹子破损•确认测试线缆或夹子安装正确•确认测试对象的电源已关闭2. 测量对象的绝缘电阻在进行绝缘电阻测量时，操作人员必须按照以下步骤操作：1.首先将测试对象的电源关闭，确保测量对象处于断电状态。

2.然后将测试线缆连接到测试对象的绝缘部位。

3.命令数字兆欧表进行测量，等待测试完成。

4.检查测试结果是否在规定范围内，如果不在规定范围内，则需要进行确认和修理。

3. 测量对象的电气连通性在进行电气连通性测试时，操作人员必须按照以下步骤操作：1.首先将测试对象的电源关闭，确保测量对象处于断电状态。

2.然后将所有测试线缆连接到测试点。

3.命令数字兆欧表进行测量，等待测试完成。

4.检查测试结果是否在规定范围内，如果不在规定范围内，则需要进行确认和修理。

4. 使用数字兆欧表时注意以下安全事项在使用数字兆欧表时，必须注意以下安全事项：•在测量之前，必须仔细阅读数字兆欧表的说明书，了解其工作原理和操作方法。

数字式兆欧表说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、功能特点 (5)三、技术指标 (6)四、使用说明 (7)五、注意事项 (8)一．介绍1．仪表工作原理HT2671数字兆欧表由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由武汉市华能阳光电气有限公司E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

2．仪表电路框图如图所示：3．仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

二．功能特点本表具有以下特点：·输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
