兆欧表的使用兆欧表（校表）是用来测量电气设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

2．摇表的使用（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

额定电压在500V以下的设备，应选用500V或1000V 的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。

读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

（3）摇表线不能绞在一起，要分开。

（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分。

（5）测量结束时，对于大电容设备要放电。

（6）要定期校验其准确度。

万用表的使用方法万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

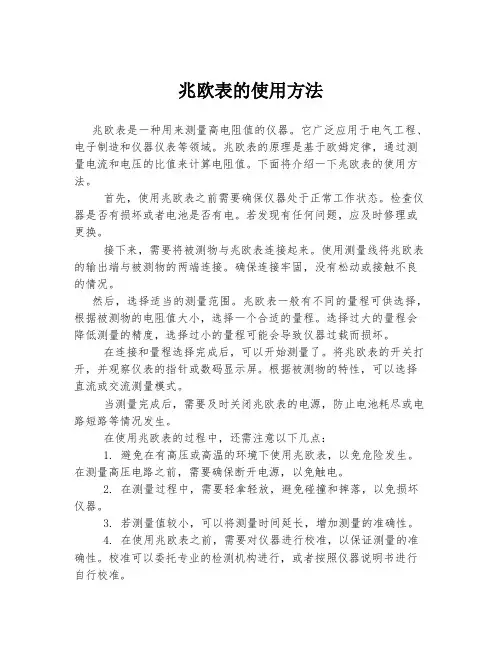

兆欧表的使用方法兆欧表是一种用来测量高电阻值的仪器。

它广泛应用于电气工程、电子制造和仪器仪表等领域。

兆欧表的原理是基于欧姆定律，通过测量电流和电压的比值来计算电阻值。

下面将介绍一下兆欧表的使用方法。

首先，使用兆欧表之前需要确保仪器处于正常工作状态。

检查仪器是否有损坏或者电池是否有电。

若发现有任何问题，应及时修理或更换。

接下来，需要将被测物与兆欧表连接起来。

使用测量线将兆欧表的输出端与被测物的两端连接。

确保连接牢固，没有松动或接触不良的情况。

然后，选择适当的测量范围。

兆欧表一般有不同的量程可供选择，根据被测物的电阻值大小，选择一个合适的量程。

选择过大的量程会降低测量的精度，选择过小的量程可能会导致仪器过载而损坏。

在连接和量程选择完成后，可以开始测量了。

将兆欧表的开关打开，并观察仪表的指针或数码显示屏。

根据被测物的特性，可以选择直流或交流测量模式。

当测量完成后，需要及时关闭兆欧表的电源，防止电池耗尽或电路短路等情况发生。

在使用兆欧表的过程中，还需注意以下几点：1. 避免在有高压或高温的环境下使用兆欧表，以免危险发生。

在测量高压电路之前，需要确保断开电源，以免触电。

2. 在测量过程中，需要轻拿轻放，避免碰撞和摔落，以免损坏仪器。

3. 若测量值较小，可以将测量时间延长，增加测量的准确性。

4. 在使用兆欧表之前，需要对仪器进行校准，以保证测量的准确性。

校准可以委托专业的检测机构进行，或者按照仪器说明书进行自行校准。

5. 当维护兆欧表时，需要遵循仪器的维护手册，定期清洁仪器和更换损坏的部件。

总之，兆欧表是一种非常重要的测量仪器，在电气工程和电子制造等领域起着重要的作用。

通过正确使用和维护兆欧表，可以确保测量结果的准确性和仪器的正常运行，提高工作效率和安全性。

兆欧表的使用方法现代生活日新月异,人们一刻也离不开电。

在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。

它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级）。

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表。

它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

兆欧表的种类有很多，但其作用大致相同，常用ZC11型兆欧表的外形如图1所示。

图1 兆欧表的外形1、兆欧表选用主要是根据不同的电气设备选择兆欧表的电压及其测量范围。

测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。

一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。

2、测试前的准备：测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；被测物表面应擦干净，绝缘物表面的污染、潮湿，对绝缘的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则达不到检查的目的。

兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；测量前对兆欧表本身进行检查。

兆欧表使用操作规程
兆欧表又称绝缘摇表，它是用来检测电器设备或线路的绝缘电阻的。

测量不同电压等级的设备。

要选用相应电压等级的兆欧表。

测量500V及以下的电器设备，应选用500V或1000V的兆欧表。

1．测量前，应先对仪表进行开路试验和短路试验。

以检验兆欧表的好坏。

开路试验是把仪表线分开，然后摇起摇表至120
转/分，此时指针应指在无穷大的位置；短路试验是先将两条
表线短接，摇动摇把（开始摇要慢）到120转/分，仪表指针
应指在零位。

2．兆欧表的使用方法（操作方法）
2．1将仪器水平位置放置，把被测物接于L及E两端钮上，以120转/分的速度摇动发电机的手柄，待表的指针稳定，即可从标度盘上读出被测物的绝缘电阻值。

读数后，先撤开仪表的L线，再停止摇动手柄，否则会因被测设备向仪表反送电而损坏仪表。

2．2试验线路绝缘时，L端钮接线路，E端钮接地。

2．3试验两线间绝缘时，L及E端各接一线。

3．4试验电缆绝缘时，L端钮接芯线，E端钮接外层，G端钮接电缆导线里层，可以避免表面漏电所产生的误差。

质管科2003-3-4。

兆欧表的使用要领及央供之阳早格格创做1.丈量前，应将兆欧表脆持火仄位子，左脚按住表身，左脚摇动兆欧表摇柄，转速约120r/min，指针应指背无贫大（∞），可则证明兆欧表有障碍.2.丈量前，应切断被测电器及回路的电源，并对于相闭元件举止临时接天搁电，以包管人身与兆欧表的仄安战丈量截止准确.3.丈量时必须粗确接线.兆欧表公有三个接线端（L、E、G）.丈量回路对于天电阻时，L端与回路的裸露导体对接，E端对接接天线或者金属中壳；丈量回路的绝缘电阻时，回路的尾段与尾端分别与L、E对接；丈量电缆的绝缘电阻时，为预防电缆表面揭收电流对于丈量粗度爆收效率，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量硬线绝缘应良佳，二根导线之间跟导线与天之间应脆持适合距离，免得效率丈量粗度；5摇动兆欧表时，不克不迭用脚交战兆欧表的接线柱战被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不迭短接，免得益坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由下压脚摇收电机及磁电式单动圈流比计组成，具备输出电压宁静，读数粗确，噪音小，摇动沉，且拆有预防丈量电路揭收电流的屏障拆置战独力的接线柱.1.丈量前应粗确采用表计的典型，使表计的额定电压与被测电气设备的额定电压相切合，额定电压500V及以下的电气设备普遍采用500~1000V的兆欧表，500V以上的电气设备采用2500V兆欧表，下压设备采用2500~5000V兆欧表.2.使用兆欧表时，最先鉴别兆欧表的佳坏，正在已接被试品时，先启动兆欧表，其指针不妨降下到“∞”处，而后再将二个接线端扭短路，缓缓摇动兆欧表，指针应指背“0”处，切合上述情况道是兆欧表是佳的，可则不克不迭使用.3.使用时必须火仄搁置，且近离中磁场4.接线柱与被试品之间的二根导线不克不迭绞线，应分启单独对接，以预防绞线绝缘不良而效率读数.120r/min转速，待调速器爆收滑动后，即为宁静的读数，普遍应与1min后的宁静值，如创制指针指整时不允许连绝摇动，以防线圈益坏.6.正在雷电战临近有戴下压导体的设备时，克制使用仪容举止丈量，吸有正在设备不戴电，而又不可能受到其余感触电而戴电时，才搞举止.7.正在举止丈量前后对于被试品一定要举止充分搁电，以包管设备及人身仄安.8.丈量电容性电气设备的绝缘电阻时，应正在博得宁静值读数后，先与下丈量线，再停止转化脚柄.测完后坐时对于被测设备接天搁电.9.预防剧烈少久振动，使表头轴尖、宝石受益而效率刻度指标10.仪容正在不使用时应搁正在牢固的场合，环境温度不宜太热或者太热，切勿搁正在干润或者肮脏的大天上，应预防置含腐蚀效率的气氛附近.针对于遥测10KV变压器的绝缘值，使用ZC系列携戴型兆欧表，有的存留三个误区误区一：兆欧表的额定电压战被测电气设备的电压不相切合.即尝试变压器下压战矮压线圈应使用分歧的兆欧表：对于0.4KV侧线圈的绝缘施加接流2KV动做耐压考查电压，正在60s内无打脱、闪络等非常十分情形，而10KV则是施加接流42KV动做耐压考查电压.所以丈量下压对于矮压、下压对于天及铁芯对于天的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的矮压对于天只可使用500V或者1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压下于500V战1000V的下压侧，丈量截止有缺点.若用额定电压太下的兆欧表丈量矮压侧的绝缘电阻值，则大概益害绝缘.误区二：不采与二部分协共支配的丈量要领.“读与上述数值后，应正在脚柄转化对接止的情况下断启被试品，而后才搞停止摇转，以预防由于试品电容积散的电荷反馈搁电而益坏兆欧表.”那是普遍使用证明书籍或者课本中罕睹的使用要领介绍，但是相称多的尝试人员，接线之后便摇测，所以有很多兆欧表元件遭益坏、或者使用一二次后便制成兆欧表的报兴及返建.咱们使用兆欧表时采与二人协共的支配要领丈量，接佳尝试线之后，一人控制转化兆欧表脚柄战读数，另一人脚拿尝试端对于准试品听从转化兆欧表脚柄支配者的下令：“拆接试品、推启、搁电”的心令.误区三：使用普遍花线、胶织线代替兆欧表博用线，那是极为不典型的搞法.果为普遍花线、胶织线的绝缘值近近矮于博用考查线.博用考查线不会果脚拿端头拆接试品而效率绝缘值，好同普遍花线、胶织线正在摇测时还大概打伤支配者.共时要妥擅保存博用考查线，包罗ZC48型电子兆欧表的博用电源线战考查探针.。

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MΩ，0—2 500 MΩ等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104MΩ以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2．使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“∞”位置；然后再将“L”和“E”短路，缓慢摇动手把观察指针是否在“O”位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

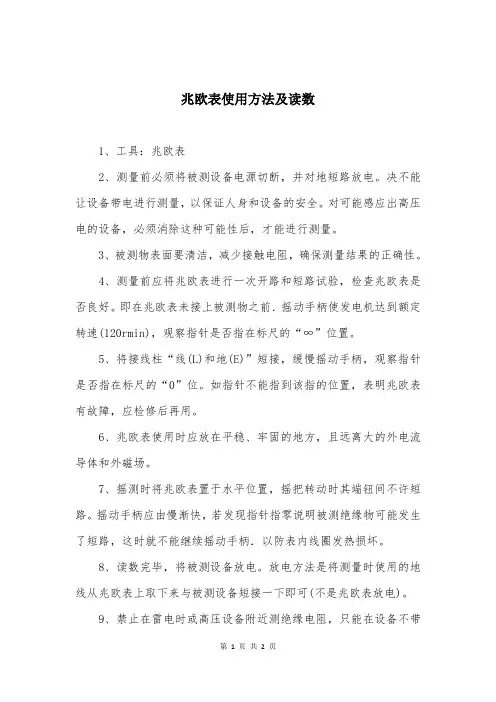

兆欧表使用方法及读数1、工具：兆欧表2、测量前必须将被测设备电源切断，并对地短路放电。

决不能让设备带电进行测量，以保证人身和设备的安全。

对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

3、被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

4、测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。

即在兆欧表未接上被测物之前．摇动手柄使发电机达到额定转速(120rmin)，观察指针是否指在标尺的“∞”位置。

5、将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。

如指针不能指到该指的位置，表明兆欧表有故障，应检修后再用。

6、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

7、摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。

摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄．以防表内线圈发热损坏。

8、读数完毕，将被测设备放电。

放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。

9、禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

10、摇测过程中，被测设备上不能有人工作。

11、兆欧表线不能绞在一起，要分开。

12、兆欧表未停止转动之前或被测设备未放电之前．严禁用手触及。

拆线时，也不要触及引线的金属部分。

13、测量结束时，对于大电容设备要放电。

14、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

15、为了防止被测设备表面泄漏电阻，使用兆欧表时，应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。

16、要定期校验其准确度。

兆欧表的使用方法图解兆欧表是专业电工常用的仪表，掌握兆欧表的使用是电工的基本技能，本文介绍兆欧表的使用。

兆欧表又称摇表，是一种不带电测量电器设备及线路绝缘电阻的便携式的仪表。

离性能数字式兆欧袤兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。

发电机是兆欧表的电源，可以采用直流发电机，也可以采用交流发电机与整流装置配用。

直流发电机的容量很小，但电压很高(100—5000V)。

磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。

COID一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处第三步：使L和E两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。

二、正确使用注意事项1、注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

4、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差5、接线必须正确无误，兆欧表有三个接线桩，“ E” （接地）、“L” （线路）和“ G'（保护环或叫屏蔽端子）。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“ E”用单根导线接设备外接地6、若测电气设备内两绕组之间的绝缘电阻时，将“ L”和“E'分别接两绕组的接线端。

7、当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“ L ” 接线芯，“ E'接外壳，“ G'接线芯与外壳之间的绝缘层。

8 “L ”、“ E ”、“ G'与被测物的连接线必须用单根线， 绝缘良好, 不得绞合，表面不得与被测物体接触。

文件制修订记录
在测试前，首先应对兆欧表进行检查：
（1）外观检查：兆欧表由直流发电机和指示计两部分组成。

发电机部分要检查三个接线端子应完好，手柄正常，摇动手柄感到有手沉感；指示计部分要检查表针正常无扭曲，表盘刻度清晰，水平方向摆动时兆欧表指针随之摆动无障碍，表盘玻璃完好。

（2）性能检查：
开路测试：L、E两端子的测试线间处于开路状态下，摇动兆欧表，应指示无穷大；
短路测试：L、E两端子的测试线间处于短路状态下，摇动兆欧表，应指示“0”。

测试电阻值不超过规定允许值（测量值不低于1000Ω/V），判定绝缘性能合格。

二、操作步骤
（1）选择适宜的兆欧表，检查外观，做开路及短路测试，确认兆欧表完好。

（2）确认被测部件不带电。

（3）两人操作，一人摇表，一人操纵测试电极。

操作测试举例如下：
例如：测试某电器件两相间的绝缘电阻，判断其绝缘性能。

先将兆欧表的E测试线电极，接到该电器件的其中一相端子，将L测试线电极端接触到另一相端子，摇兆欧表至120r/min,待指针稳定后,摇动1 min，读数，使L线与接线端子脱离接触后才停止摇动兆欧表手柄，记录测试电压和测试电阻值。

三、注意事项
使用环境：室温-5—40℃，比较干燥的环境。

性能：测试电压DC500V，精度为±10%。

功能：测量范围为1——1000MΩ，精度为±5%
（1）由于兆欧表，输出电压可达几百——上千伏特，因此，操作人员必须穿绝缘鞋，才能操作测试线电极。

（2）在摇动表手柄过程中，绝对不允许因疏忽直接接触测试线电极、将两测试
线电极短接或同时接触某裸露导体。
