2500v数字兆欧表使用方法

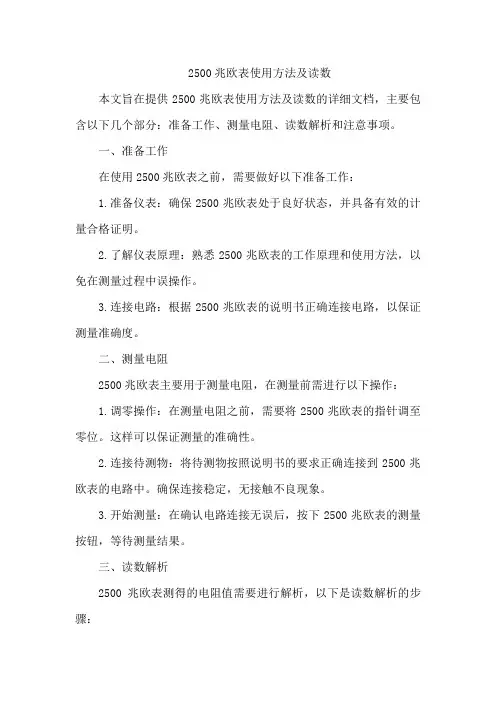

2500兆欧表使用方法及读数本文旨在提供2500兆欧表使用方法及读数的详细文档，主要包含以下几个部分：准备工作、测量电阻、读数解析和注意事项。

一、准备工作在使用2500兆欧表之前，需要做好以下准备工作：1.准备仪表：确保2500兆欧表处于良好状态，并具备有效的计量合格证明。

2.了解仪表原理：熟悉2500兆欧表的工作原理和使用方法，以免在测量过程中误操作。

3.连接电路：根据2500兆欧表的说明书正确连接电路，以保证测量准确度。

二、测量电阻2500兆欧表主要用于测量电阻，在测量前需进行以下操作：1.调零操作：在测量电阻之前，需要将2500兆欧表的指针调至零位。

这样可以保证测量的准确性。

2.连接待测物：将待测物按照说明书的要求正确连接到2500兆欧表的电路中。

确保连接稳定，无接触不良现象。

3.开始测量：在确认电路连接无误后，按下2500兆欧表的测量按钮，等待测量结果。

三、读数解析2500兆欧表测得的电阻值需要进行解析，以下是读数解析的步骤：1.观察测量结果：2500兆欧表会直接显示电阻值。

首先，需要确认测量结果是否在可接受的误差范围内。

2.解读误差值：如果测量结果带有误差值，需要将误差值与所测量的电阻值一起考虑。

一般来说，误差值较小的结果更准确。

3.环境因素分析：考虑测量时周围的环境因素，如温度、湿度等。

这些因素可能导致电阻值的变化，影响测量结果的准确性。

4.解析电路特性：结合待测物的电路特性进行分析，了解电阻变化对电路性能的影响。

这有助于理解测量结果的实际意义。

四、注意事项在使用2500兆欧表时，需要注意以下几点：1.避免触电危险：在测量电阻时，应确保待测物已断电并采取适当的绝缘措施。

避免在带电状态下进行测量，以防触电危险。

2.不要在高温环境下使用：2500兆欧表的工作温度应不超过40℃，且不能在高温环境下使用，以防损坏仪表。

3.确保测量精度：选择符合要求的2500兆欧表，并定期进行校准，以确保测量的精度。

数字式兆欧表使用方法及读数
今天咱们来唠唠数字式兆欧表这个小玩意儿的使用方法和读数哈。

先说说使用方法。

拿到兆欧表的时候呢，你得先检查一下它有没有什么明显的损坏哦。

然后呢，要把被测的东西准备好。

比如说你要测个电线的绝缘电阻，那就得把电线两头处理干净，别有那些脏东西或者锈迹啥的，不然会影响测量结果的。

接着呢，把兆欧表的线接好。

一般有两根线，一根是接在被测物体的一端，另一根接在被测物体的另一端或者接地。

这个接线的时候要接牢哦，松松垮垮的可不行。

就像给小娃娃穿衣服，扣子得扣紧一样。

然后就可以开机测量啦。

这时候呢，兆欧表就会显示出一个数值来。

再来说说读数。

这个数字式兆欧表的读数其实挺简单的，它直接就在屏幕上显示出电阻的数值啦。

要是显示的是一个比较大的数值，那就说明被测物体的绝缘性还不错呢。

比如说显示个几百兆欧或者更高，那就是挺好的啦。

但是呢，如果读数比较小，像几兆欧甚至更小，那可能就有点问题喽。

这就好比一个人身体不太好，数值低就表示被测的东西绝缘性能不太好，可能有漏电之类的风险呢。

不过呢，宝子们在测量的时候要多测几次取个平均值哦，这样结果会更准确。

就像我们做事情，多做几次心里才更有底嘛。

而且在测量的过程中呢，要保证周围环境比较稳定，别一会儿这儿动一下，那儿晃一下的，这样也会影响测量的准确性。

好啦，宝子们，数字式兆欧表的使用方法和读数就是这么个事儿啦。

是不是还挺简单的呀？希望大家都能学会这个小技能哦。

兆欧表使用操作规程
兆欧表又称绝缘摇表，它是用来检测电器设备或线路的绝缘电阻的。

测量不同电压等级的设备。

要选用相应电压等级的兆欧表。

测量500V及以下的电器设备，应选用500V或1000V的兆欧表。

1．测量前，应先对仪表进行开路试验和短路试验。

以检验兆欧表的好坏。

开路试验是把仪表线分开，然后摇起摇表至120
转/分，此时指针应指在无穷大的位置；短路试验是先将两条
表线短接，摇动摇把（开始摇要慢）到120转/分，仪表指针
应指在零位。

2．兆欧表的使用方法（操作方法）
2．1将仪器水平位置放置，把被测物接于L及E两端钮上，以120转/分的速度摇动发电机的手柄，待表的指针稳定，即可从标度盘上读出被测物的绝缘电阻值。

读数后，先撤开仪表的L线，再停止摇动手柄，否则会因被测设备向仪表反送电而损坏仪表。

2．2试验线路绝缘时，L端钮接线路，E端钮接地。

2．3试验两线间绝缘时，L及E端各接一线。

3．4试验电缆绝缘时，L端钮接芯线，E端钮接外层，G端钮接电缆导线里层，可以避免表面漏电所产生的误差。

质管科2003-3-4。

数字兆欧表使用方法一、什么是数字兆欧表数字兆欧表，也称为绝缘电阻测试仪，是一种用于测量电气设备或电线电缆绝缘电阻的仪器。

它能够快速准确地检测绝缘电阻的大小，以确保电气设备的安全性和可靠性。

二、数字兆欧表的使用前准备在使用数字兆欧表之前，需要进行一些准备工作，以确保测试的准确性和安全性。

1. 检查仪器：确保数字兆欧表处于正常工作状态，无损坏或故障。

2. 清洁被测物体：清除被测物体表面的杂质和污垢，以确保测量结果的准确性。

3. 断电：在进行绝缘电阻测试之前，确保被测设备已经断电，并且与电源完全隔离，以避免电击事故发生。

三、数字兆欧表的使用步骤1. 连接电源：将数字兆欧表的电源线与电源插座连接，并确保仪器的电源开关处于关闭状态。

2. 选择测量范围：根据被测物体的绝缘电阻范围，选择合适的测量范围。

通常，数字兆欧表提供多个测量范围可供选择。

3. 连接测试线：将数字兆欧表的测试线（一般为红色和黑色）分别连接到被测物体的测试端口上。

红色线连接正极，黑色线连接负极。

4. 打开电源：打开数字兆欧表的电源开关，仪器即可开始工作。

此时，数字兆欧表会显示电阻值或绝缘电阻的测量结果。

5. 进行测量：根据数字兆欧表的显示，可以判断被测物体的绝缘电阻是否正常。

如果显示的数值超出了设定的安全范围，说明被测物体存在绝缘故障。

6. 记录测量结果：在进行测量的同时，应当记录下测量结果，以备后续分析和比对。

四、注意事项在使用数字兆欧表时，需要注意以下事项，以确保测试的准确性和安全性。

1. 避免高电压：在进行绝缘电阻测试时，应避免使用高电压，以免对被测物体造成损坏或电击伤害。

2. 防止短路：在连接测试线时，应确保测试线之间没有短路，以免影响测量结果或对仪器造成损坏。

3. 注意温度：在进行绝缘电阻测试时，应注意被测物体的温度。

高温环境可能导致绝缘电阻降低，影响测试结果的准确性。

4. 避免干扰：在进行绝缘电阻测试时，应避免外部电磁场或干扰物的影响，以免对测试结果产生干扰或误差。

数字兆欧表的使用方法
1.接线正确：首先要确保数字兆欧表被正确地接到待测电路的两个端点上。

一般情况下，数字兆欧表有三个接头，分别是“COM”、“V/”和“A”。

其中，“COM”接头应连接电路的公共地点，而“V/”接头则应连接用于测量电阻或电容器的终端。

如果需要在电路中测量电流，则应将数字兆欧表的“A”接头连接到电路中。

2. 选择正确的量程：数字兆欧表的量程应选择足够大的值，以确保待测电阻或电容器不会超出仪器所能测量的范围。

例如，如果待测电阻的阻值大约在10Ω至100KΩ之间，则应选择数字兆欧表的“20K”档。

3. 正确操作：在进行测量时，应注意操作正确性，避免将电阻或电容器跨接在数字兆欧表上，否则可能会损坏仪器。

在进行测量时，应确保仪器与电路处于稳定的状态，以获得最准确的测量结果。

4. 读数：数字兆欧表的读数应注意小数点的位置。

如果读数为“0.005”，则应理解为“5mΩ”，如果读数为“
5.5”，则应理解为“5.5K Ω”。

读数时应注意仪器的精度，以获得最准确的测量结果。

总之，使用数字兆欧表需要注意以上几点，以确保测量结果的准确性和仪器的安全性。

- 1 -。

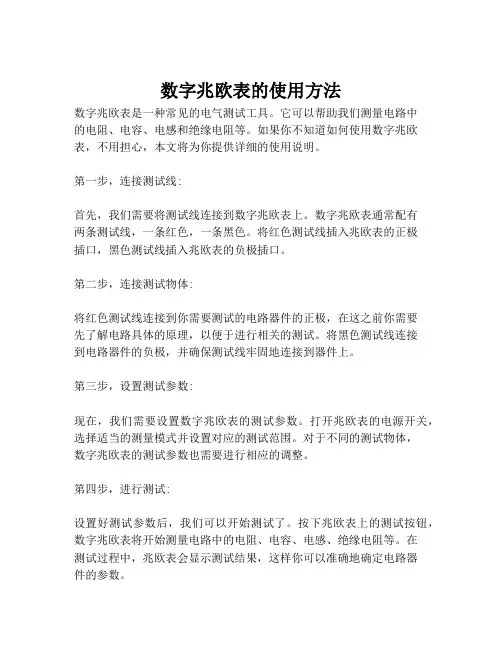

数字兆欧表的使用方法数字兆欧表是一种常见的电气测试工具。

它可以帮助我们测量电路中的电阻、电容、电感和绝缘电阻等。

如果你不知道如何使用数字兆欧表，不用担心，本文将为你提供详细的使用说明。

第一步，连接测试线:首先，我们需要将测试线连接到数字兆欧表上。

数字兆欧表通常配有两条测试线，一条红色，一条黑色。

将红色测试线插入兆欧表的正极插口，黑色测试线插入兆欧表的负极插口。

第二步，连接测试物体:将红色测试线连接到你需要测试的电路器件的正极，在这之前你需要先了解电路具体的原理，以便于进行相关的测试。

将黑色测试线连接到电路器件的负极，并确保测试线牢固地连接到器件上。

第三步，设置测试参数:现在，我们需要设置数字兆欧表的测试参数。

打开兆欧表的电源开关，选择适当的测量模式并设置对应的测试范围。

对于不同的测试物体，数字兆欧表的测试参数也需要进行相应的调整。

第四步，进行测试:设置好测试参数后，我们可以开始测试了。

按下兆欧表上的测试按钮，数字兆欧表将开始测量电路中的电阻、电容、电感、绝缘电阻等。

在测试过程中，兆欧表会显示测试结果，这样你可以准确地确定电路器件的参数。

第五步，结束测试:当完成测试后，我们需要断开测试线，并关闭数字兆欧表的电源开关。

注意，再次使用兆欧表之前，需要确认兆欧表的测试线、测试参数和兆欧表的工作状态是否正常，否则会出现误差。

总之，以上是数字兆欧表的使用方法。

虽然这些步骤看起来非常简单，但它们对于测试结果的准确度和安全性都有着重要作用。

因此，使用数字兆欧表时一定要谨慎、认真地操作。

让我们充分利用数字兆欧表来测试和维护电路，确保电气系统的正常运行。

兆欧表（摇表）的使用方法详解，快收藏。

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

摇表的额定电压有500、1000、2500V等几种。

摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。

一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。

2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。

摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

摇表的开路试验【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

摇表的短路试验摇表的使用（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

（2）将被测设备与摇表正确接线。

摇动手柄时应由慢渐快至额定转速120r／min。

摇表的使用（3）正确读取被测绝缘电阻值大小。

同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

摇表的读数常用电气设备的摇测方法详解（1）测量照明或电力线路对地的绝缘电阻将摇表接线柱的（E）可靠接地，（L）接到被测线路上。

按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。

测量方法如图所示。

测量照明线路绝缘电阻或电力线路绝缘电阻（2）测量电机的绝缘电阻将摇表接线柱的（E）接机壳。

（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。

指针稳定后读数。

测量方法如图所示。
