ZC25-4兆欧表操作规程

兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。

由于兆欧表常常用于高电压、高阻值的测量，因此在操作过程中需要注意安全。

下面是兆欧表的安全操作规程：1. 仔细阅读和理解兆欧表的使用说明书。

使用前先熟悉仪器的各项功能和注意事项，确保正确操作。

2. 在进行任何操作之前，先确保兆欧表和被测电路处于断电状态，并将所有电源和电池拔掉，以避免触电和意外伤害。

3. 在使用兆欧表前，检查仪器的外观和连接线是否有损坏。

如有损坏，应立即停止使用，并进行维修或更换。

4. 在将兆欧表连接到被测电路之前，确保被测电路中没有电流流过，将电容器上的电荷释放掉，以免给仪器带来损坏。

5. 在连接兆欧表之前，确认被测电路已停止工作，并且所有电源开关已关闭。

切勿在通电状态下连接或断开兆欧表，这可能导致仪器损坏或触电风险。

6. 在使用兆欧表时，应确保仪器和电路之间的连接稳固可靠。

检查连接线是否插密和接触良好，以防止接触电阻对测量结果的影响。

7. 在进行高电压测量时，要确保兆欧表的额定电压范围大于被测电路的电压。

使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。

8. 在进行高阻值测量时，要注意保持测量环境的干燥和清洁。

湿度或灰尘可能会对测量结果产生干扰。

9. 在使用兆欧表时，应正确选择合适的测量范围。

过高或过低的测量范围都可能导致不准确的测量结果，甚至损坏仪器。

10. 在测量结束后，应及时将兆欧表拔掉电源，并进行仪器和连接线的清洁。

尽量避免将污染物留在仪器上，以防止影响下次测量的准确性。

11. 当兆欧表在使用过程中出现异常情况，如显示不正常、有异常声音等，应立即停止使用，并进行仪器的检修和维修。

12. 定期对兆欧表进行校验和维护。

按照说明书要求，以确保仪器的测量准确性和安全性。

以上是兆欧表的安全操作规程。

在任何操作中，都要始终以安全为首要考虑，并遵循仪器的使用说明和标准操作程序，以保证人身安全和仪器的正常运行。

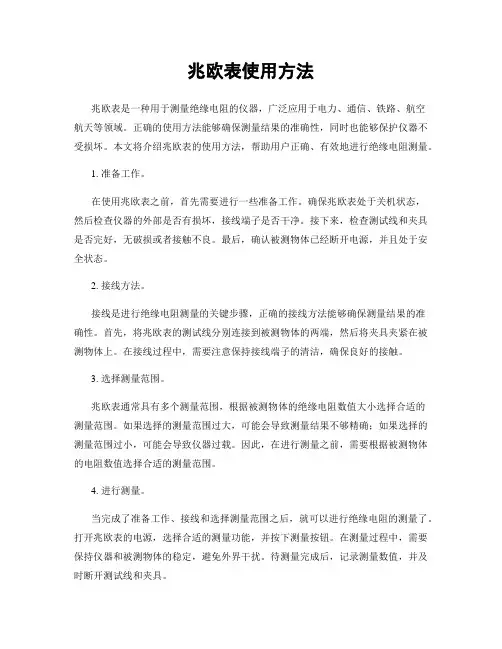

兆欧表使用方法兆欧表是一种用于测量电阻值的仪器，广泛应用于电力、通信、电子、电工等领域。

它是一种非常重要的测试工具，正确的使用方法能够确保测试结果的准确性，提高工作效率。

下面将介绍兆欧表的使用方法。

1. 准备工作。

在使用兆欧表之前，首先需要对仪器进行一些准备工作。

插入正确的电池或接入外部电源，确保仪器的电源正常。

检查测试引线是否良好，没有损坏或破损。

确认测试环境没有明显的电磁干扰和温度变化，以免影响测试结果的准确性。

2. 连接测试电路。

将兆欧表的测试引线分别连接到待测电阻的两端，确保连接牢固。

在连接测试电路时，要注意避免引线短路或接触到其他金属物体，以免影响测试结果。

如果测试电路中存在电压，需要先将其放电后再进行测试，以确保安全。

3. 选择测量范围。

根据待测电阻的阻值范围，选择合适的测量范围。

一般来说，选择的测量范围应该略大于待测电阻的阻值，以确保测试结果的准确性。

如果选择的测量范围过小，可能导致仪器显示“超量程”或无法正常测量。

4. 进行测量。

当准备工作完成并连接测试电路后，可以开始进行测量。

打开兆欧表的电源，并等待仪器稳定后进行读数。

在读数时，要注意排除外界干扰，确保测试结果准确可靠。

如果需要连续测量多个电阻值，要及时更换测量范围，以保证测试的准确性。

5. 结束测量。

在完成测量后，首先要关闭兆欧表的电源，拔出测试引线，并进行仪器的清洁和保养。

将仪器放置在干燥通风的环境中，避免受潮或受损。

定期对仪器进行校准和维护，以确保测试结果的准确性和仪器的可靠性。

总结。

兆欧表是一种非常重要的测试仪器，正确的使用方法能够确保测试结果的准确性，提高工作效率。

在使用兆欧表时，要进行充分的准备工作，连接测试电路，选择合适的测量范围，进行准确可靠的测量，结束后进行仪器的清洁和保养。

只有严格按照正确的使用方法操作，才能保证兆欧表的测试结果准确可靠，为工作的顺利进行提供保障。

希望以上内容能够帮助您正确、高效地使用兆欧表，提高工作效率，保障测试结果的准确性。

兆欧表使用方法和应注意事项1、兆欧表使用方法①兆欧表放置平稳坚固，被测物表面擦洁净，以保证测量正确。

②正确接线：兆欧表有三个接线柱：线路(L)、接地(E)、屏蔽(G)。

依据不同测量对象，进行相应接线，如图1、图2所示。

测量线路对地绝缘电阻时，E端接地，L端接于被测线路上；测量电机或设备绝缘电阻时，E端接电机或设备外壳，L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线，将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E 端接电缆外表皮（铅套）上，L端接线芯，G端接芯线最外层绝缘层上。

图1 电缆芯线间绝缘电阻测量③由慢到快摇动手柄，直到转速达120r/min左右，保持手柄的转速匀称、稳定，一般转动1min，待指针稳定后读数。

④测量完毕，待兆欧表停止转动和被测物接地放电后方能拆除连接导线。

图2 电缆芯线对地绝缘电阻测量2、兆欧表使用留意事项①正确地选择兆欧表并进行充分的检查。

②测量前，应切断被测设备的电源，并对被测设备进行充分的放电，保证被测设备不带电。

用兆欧表测试过的电气设备，也要充分放电，以确保平安。

③被测对象的表面应清洁、干燥，以减小测量误差。

④兆欧表与被测设备间的连接线应用单根绝缘导线分开连接，应使用专用测量线。

两根测试线不行缠绞在一起，也不行与被测设备或地面接触，以避开导线绝缘不良而引起误差。

⑤测量时，摇动手柄的速度由慢渐渐加快，并保持在120r/min左右的转速，测量1min左右，待读数稳定下来才是精确的结果。

假如被测设备短路，指针指零，应马上停止摇动手柄，以防表内线圈发热而损坏仪表。

⑥测量电解电容器的介质绝缘电阻时，应按电容器耐压的凹凸选用兆欧表，留意电容器的正极接“L”，负极接“E”，不行反接，否则会使电容器击穿。

⑦测量电感性或电容性设备时，例如大容量电动机、电力电容器、电力电缆等，除测前须放电，测量完毕后也应充分放电后再拆线。

测量时“L”线的处理应遵循“先摇后接，先撤后停”的原则。

兆欧表的使用方法步骤
兆欧表是一种用于测量电气绝缘材料电阻值的仪器，常用于电气设备的维修和保养工作中。

下面是兆欧表的使用方法步骤：
1. 准备工作：选择合适的测试电极和测试线，将兆欧表置于平稳的水平台面上，并接好电源线。

2. 连接测试电极：将测试电极插入被测物品内部，注意电极的长度应该足够长，以避免测试误差。

3. 连接测试线：将测试线的一端连接兆欧表的测试端子，另一端连接测试电极，注意连接应该牢固，避免出现松动情况。

4. 设置测试范围：根据被测物品的电阻值范围，选择合适的测试范围，避免过大或过小的测试范围导致测试结果不准确。

5. 开始测试：按下兆欧表的测试按钮，等待测试结果稳定后记录测试数值。

测试过程中需要保证被测物品的电气绝缘状态良好，避免外部干扰。

6. 完成测试：测试结束后，将测试电极和测试线拔出，关闭兆欧表的电源并进行清洁维护工作，以保证下次使用的准确性。

总之，兆欧表是一种非常重要的电气测试仪器，使用前需要仔细阅读使用说明书，按照步骤进行正确使用，才能确保测试结果的准确性和被测物品的安全性。

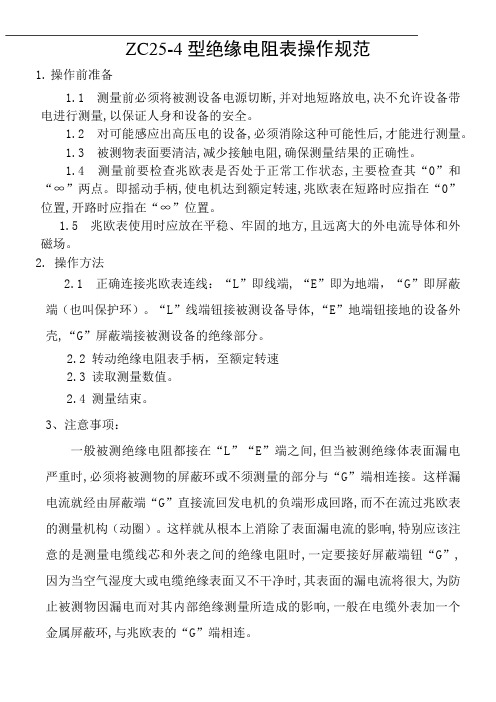

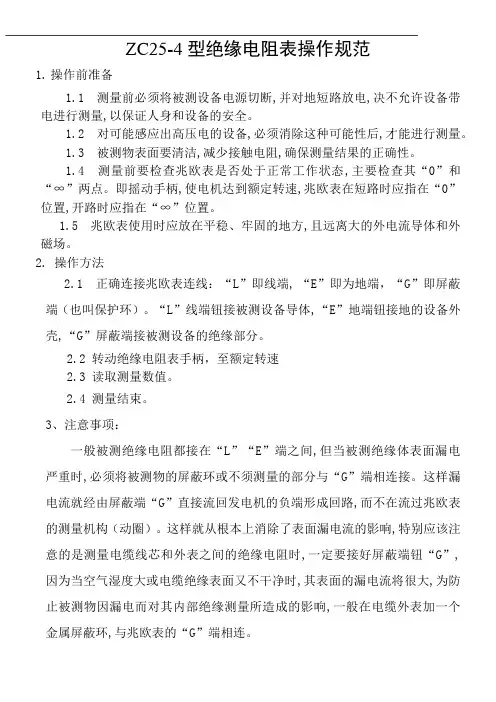

ZC25-4型绝缘电阻表操作规范
1.操作前准备
1.1 测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

1.2 对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

1.3 被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

1.4 测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

1.5 兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

2. 操作方法
2.1 正确连接兆欧表连线：“L”即线端, “E”即为地端，“G”即屏蔽端（也叫保护环）。

“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

2.2 转动绝缘电阻表手柄，至额定转速
2.3 读取测量数值。

2.4 测量结束。

3、注意事项：
一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构（动圈）。

这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。

编制：审核：批准：
年月日年月日年月日。

兆欧表使用操作规程
兆欧表又称绝缘摇表，它是用来检测电器设备或线路的绝缘电阻的。

测量不同电压等级的设备。

要选用相应电压等级的兆欧表。

测量500V及以下的电器设备，应选用500V或1000V的兆欧表。

1．测量前，应先对仪表进行开路试验和短路试验。

以检验兆欧表的好坏。

开路试验是把仪表线分开，然后摇起摇表至120
转/分，此时指针应指在无穷大的位置；短路试验是先将两条
表线短接，摇动摇把（开始摇要慢）到120转/分，仪表指针
应指在零位。

2．兆欧表的使用方法（操作方法）
2．1将仪器水平位置放置，把被测物接于L及E两端钮上，以120转/分的速度摇动发电机的手柄，待表的指针稳定，即可从标度盘上读出被测物的绝缘电阻值。

读数后，先撤开仪表的L线，再停止摇动手柄，否则会因被测设备向仪表反送电而损坏仪表。

2．2试验线路绝缘时，L端钮接线路，E端钮接地。

2．3试验两线间绝缘时，L及E端各接一线。

3．4试验电缆绝缘时，L端钮接芯线，E端钮接外层，G端钮接电缆导线里层，可以避免表面漏电所产生的误差。

质管科2003-3-4。

兆欧表安全操作规程兆欧表是一种用于测量高电阻值的仪器，因其测量范围广、使用方便而广泛应用于电力、通讯、医疗等领域。

但是在使用过程中，如果不注意安全操作规程，就可能会对人员和设备造成危害。

因此，下面列出兆欧表的安全操作规程，供大家参考。

一、前置条件1. 检查兆欧表的仪器参数是否与被测物品相符。

2. 检查测量电源是否接地。

3. 检查被测物品的电源是否已关闭。

4. 检查兆欧表的绝缘电阻是否达到标准。

二、安全操作须知1. 兆欧表应放在干燥、通风良好的场所，确保工作条件符合产品要求。

2. 兆欧表应放在平稳的工作台上，防止摔落或受振动。

3. 在开始操作之前，检查兆欧表的线路是否正确连接，确保插头插紧，禁止插头松动或过度缠绕。

4. 每次使用前，必须进行电器安全测试，确保兆欧表的安全性能良好。

5. 改变测量范围时，必须先把兆欧表置于断开状态，以保证测量结果准确。

6. 在连接电源之前，必须将测量仪器的指针、旋钮、开关、插头置于零位。

7. 禁止用手插入测试线插座，应使用插头，自制插头必须与仪器性能相适应，否则会导致仪器故障或危险。

8. 兆欧表应使用标准测量线，不得改变或更换线路。

9. 测试线或接头松动或脱落时，应立刻停止测试，以防止造成不必要的伤害。

10. 在使用兆欧表进行测量时，必须严格按照产品手册的要求进行操作，不得超出测量范围。

11. 禁止使用大于或等于10KV的高压进行测试，以免对人员和设备造成伤害。

12. 禁止用手触摸高压和高电荷区域，必须使用绝缘工具或手套进行操作。

13. 在测试过程中，应保持仪器和被测物品之间的电气隔离，避免故障或火灾。

14. 测量脆弱、易损坏或容易引起火灾的物品时，必须事先进行检测，并在测试时使用适当的保护措施。

15. 在使用兆欧表进行测量时，必须坚持不间断监控测试情况，如果出现故障或超范围，应立刻停止测试并采取相应的应急措施。

16. 在使用兆欧表进行测量时，不得长时间悬空，以免对仪器造成损坏。

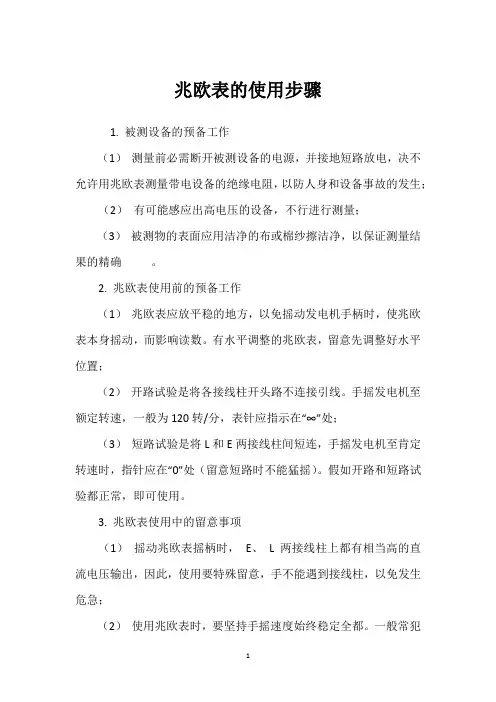

兆欧表的使用步骤1. 被测设备的预备工作（1）测量前必需断开被测设备的电源，并接地短路放电，决不允许用兆欧表测量带电设备的绝缘电阻，以防人身和设备事故的发生；（2）有可能感应出高电压的设备，不行进行测量；（3）被测物的表面应用洁净的布或棉纱擦洁净，以保证测量结果的精确。

2. 兆欧表使用前的预备工作（1）兆欧表应放平稳的地方，以免摇动发电机手柄时，使兆欧表本身摇动，而影响读数。

有水平调整的兆欧表，留意先调整好水平位置；（2）开路试验是将各接线柱开头路不连接引线。

手摇发电机至额定转速，一般为120转/分，表针应指示在“∞”处；（3）短路试验是将L和E两接线柱间短连，手摇发电机至肯定转速时，指针应在“0”处（留意短路时不能猛摇）。

假如开路和短路试验都正常，即可使用。

3. 兆欧表使用中的留意事项（1）摇动兆欧表摇柄时，E、L两接线柱上都有相当高的直流电压输出，因此，使用要特殊留意，手不能遇到接线柱，以免发生危急；（2）使用兆欧表时，要坚持手摇速度始终稳定全都。

一般常犯的毛病是开头摇得快，后来就渐渐慢下来了。

这样一来，开头兆欧表输出电压高，在被测物绝缘介质上充上了相当高的电压；后来速度减慢时，兆欧表电压低了，而且低于绝缘介质上的电压，于是绝缘介质上带的电就要开头倒流，向摇表放电，结果会使兆欧表的指示数不精确；（3）兆欧表在使用中，有时指针不大简单稳定下来。

在读取测试值时可取其平均值。

如指针总在0.8MΩ-1.2MΩ之间来回摇摆，时间较长，这时可记录为；（4）兆欧表在使用时，应放在远离磁场和远离通有大电流导体的地方，以免影响测量读数；（5）用兆欧表测试线路绝缘电阻时，肯定要将配线架上的避雷器和终端杆分线箱或中间分线箱里的避雷器拿掉，对方局肯定要全部断开局内设备。

这是由于开放载波的长途线路上用的真空避雷器，放电电压最高为250V或350V。

当使用250V特殊是500V兆欧表进行测试时，避雷器肯定要放电入地，造成兆欧表上读数为零或数值很小，得不到实际的线路绝缘电阻值。

兆欧表安全操作规程兆欧表是一种常用的电气测试仪器，主要用于测量绝缘电阻和绝缘电阻的极性。

正确、安全地操作兆欧表对于保证测试结果的准确性以及保护操作人员的安全至关重要。

下面是兆欧表的安全操作规程，以供参考：一、准备工作1. 检查兆欧表的外观，确保表壳完好无损。

2. 确保电源供应符合兆欧表的额定电源要求。

3. 仔细阅读兆欧表的使用说明书，了解仪器的工作原理、功能和操作流程。

4. 确保测试环境干燥、无尘、无腐蚀性气体等影响测试结果的因素。

二、安全操作1. 打开兆欧表盖板，确保表盘干净无尘。

如有灰尘，可用气吹枪吹去。

2. 检查测试线缆，确保接线端口清洁，无损伤或锈蚀。

如有问题，应及时更换。

3. 在进行测试前，将兆欧表的指针调整到零位，确保仪器的准确性。

4. 使用正确的测试量程进行测量，应该选择适合被测对象的绝缘电阻范围。

若超过量程，会对仪器造成损坏并有安全风险。

5. 使用正确的测试极性进行测量，测试前应了解被测对象的绝缘电阻极性，将测试线正确连接到被测对象的绝缘端子上。

三、操作注意事项1. 测量过程中，操作人员应站稳，注意电源线与测试线之间的安全间距。

2. 确保被测对象已断开电源，避免电击和测量结果的干扰。

3. 进行测量时，应避免碰触被测对象的导线和绝缘材料，以免影响测试结果和造成伤害。

4. 在测量过程中，应避免拉扯和扭曲测试线，以免对线缆造成损坏。

5. 操作人员应时刻关注兆欧表的指针，确保测量过程的稳定性。

6. 测量完成后，应将兆欧表的指针调回零位，并关闭仪器的电源开关。

7. 在使用完毕后，将测试线缆彻底清洁干净，可用布擦拭表盘和连接线端口。

四、维护保养1. 使用完毕后，应将兆欧表放置在干燥、通风的地方，避免过湿和高温环境，以免对仪器造成损坏。

2. 定期对兆欧表进行检查和校准，确保其工作准确性和稳定性。

3. 若发现兆欧表有损坏或故障，禁止私自拆卸修理，应将其交由专业维修人员处理。

4. 存放时应将兆欧表放置在防尘套中或置于封闭柜中，防尘防潮，避免受到外界环境的影响。

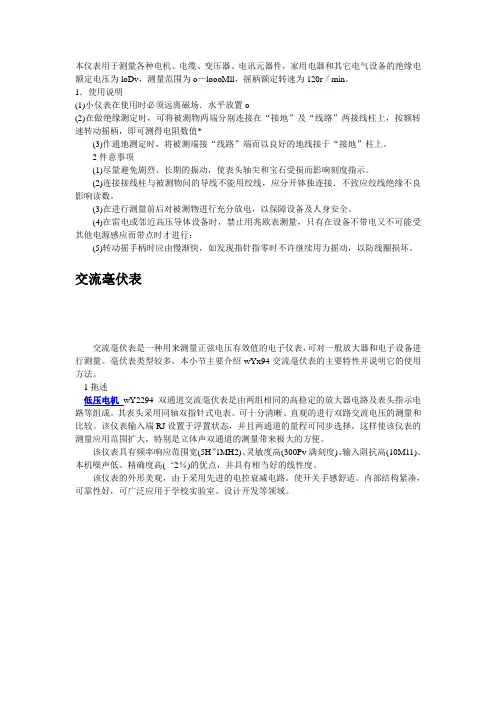

本仪表用于测量各种电机、电缆、变压器、电讯元器件，家用电器和其它电气设备的绝缘电额定电压为loDv，测量范围为o—loooMll，摇柄额定转速为120r／min。

1．使用说明(1)小仪表在使用时必须远离磁场．水平放置o(2)在做绝缘测定时，可将被测物两端分别连接在“接地”及“线路”两接线柱上，按额转速转动摇柄，即可测得电阻数值*(3)作通地测定时，将被测端接“线路”端而以良好的地线接于“接地”柱上。

2件意事项(1)尽量避免剧烈、长期的振动，使表头轴尖和宝石受损而影响刻度指示。

(2)连接接线柱与被测物问的导线不能用绞线，应分开钵独连接．不致应绞线绝缘不良影响读数。

(3)在进行测量前后对被测物进行充分放电，以保障设备及人身安全。

(4)在雷电或邻近高压导体设备时，禁止用兆欧表测量，只有在设备不带电又不可能受其他电源感应而带点时才进行：(5)转动摇手柄时应由慢渐快，如发现指针指零时不许继续用力摇动，以防线圈损坏。

交流毫伏表交流毫伏表是一种用来测量正弦电压有效值的电子仪表，可对一般放大器和电子设备进行测量。

毫伏表类型较多，本小节主要介绍wYx94交流毫伏表的主要特性并说明它的使用方法。

1拖述低压电机wY2294双通道交流毫伏表是由两组相同的高稳定的放大器电路及表头指示电路等组成。

其表头采用同轴双指针式电表。

可十分清晰、直观的进行双路交流电压的测量和比较。

该仪表输入端RJ设置于浮置状态，并且两通道的量程可同步选择。

这样使该仪表的测量应用范围扩大，特别是立体声双通道的测量带来极大的方便。

该仪表具有频率响应范围宽(5H”1MH2)、灵敏度高(300Pv满刻度)、输入阻抗高(10M11)、本机噪声低、精确度高(‘2％)的优点，并具有相当好的线性度。

该仪表的外形美观，由于采用先进的电控衰减电路。

使开关手感舒适。

内部结构紧凑，可靠性好，可广泛应用于学校实验室、设计开发等领域。

(5)输入阻抗：1MO／40PE(不也括双央电缆线电容)。
