第2讲 等高线地形图

第2讲等高线地形图特征、通视等。

基础全面梳理一地面高度的表示1．海拔(绝对高度)：01海平面的垂直距离，如图中甲点海拔为02 1_500米，乙点海拔为03500米。

2．相对高度：一个地点高出另一个地点的垂直距离，如图中甲点相对于乙点041_000米。

二等高线地形图101相等的点连接而成的线。

2．等高线地形图的基本特征(1)“同线等高”——02相等。

(2)“同图等距”——03等高距一致。

(3)“密陡疏缓”——04陡；反之越05缓。

(4)“凸低为脊”——06低值凸出为山脊。

(5)“凸高为谷”——07高值凸出为山谷。

(6)“重叠为崖”——08陡崖。

3．地形部位序号地形在等高线地形图中的表现特点A 山顶等高线闭合，等高线数值09内高10外低(一般在图中有黑三角图例)B 山谷等高线向11数值增大的方向弯曲C 山脊等高线向12数值减小的方向弯曲D 陡崖多条海拔不同的等高线13重合，一般图中用“”符号表示E 鞍部两侧均为闭合的等高线，山谷的最高处，山脊的最低处4．地形类型类型主要特征平原海拔一般在14200米以下，等高线稀疏，地势平坦高原海拔多在500米以上，顶部等高线15稀疏，地势起伏小；边缘等高线16密集，地势陡峭续表类型主要特征17山地海拔一般在18500米以上，相对高度大；等高线19密集，地势起伏大。

山脉处等高线多呈带状延伸丘陵海拔一般在20200～500米之间，相对高度21较小，地势起伏和缓盆地22周高中低，内部地势起伏较小，边缘地势陡峭5．等高线地形图的应用(1)判断自然地理特征：地形、23水文、24气候、植被等。

(2)为人类生产活动提供依据：工程选址、道路25选线、生产布局等。

三等深线与等潜水位线1．等深线：在地图上把01深度相同的点连成的平滑曲线。

一般数值越大，表示深度越大。

2．等潜水位线：将潜水位海拔相等的点连成的线称作等潜水位线。

潜水位与地面的相对高度就是潜水02埋藏深度。

1．小王到黄土高原旅游时，发现该地梯田田埂的延伸方向非常有规律。

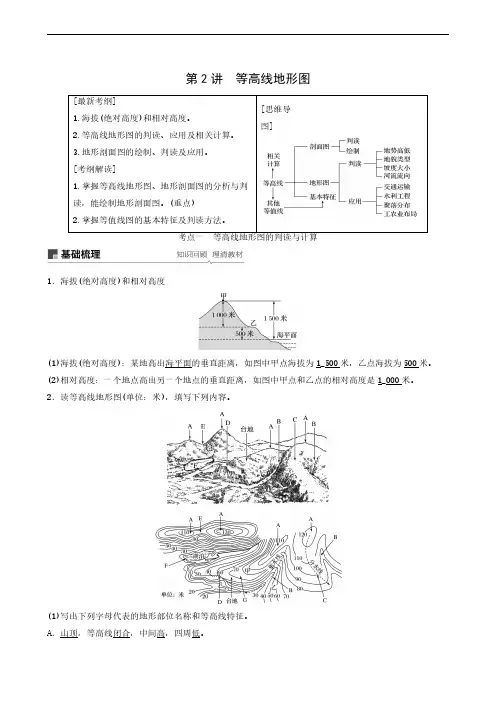

第2讲等高线地形图[最新考纲]1.海拔(绝对高度)和相对高度。

2.等高线地形图的判读、应用及相关计算。

3.地形剖面图的绘制、判读及应用。

[考纲解读]1.掌握等高线地形图、地形剖面图的分析与判读，能绘制地形剖面图。

(重点)2.掌握等值线图的基本特征及判读方法。

[思维导图]考点一等高线地形图的判读与计算1．海拔(绝对高度)和相对高度(1)海拔(绝对高度)：某地高出海平面的垂直距离，如图中甲点海拔为1_500米，乙点海拔为500米。

(2)相对高度：一个地点高出另一个地点的垂直距离，如图中甲点和乙点的相对高度是1_000米。

2．读等高线地形图(单位：米)，填写下列内容。

(1)写出下列字母代表的地形部位名称和等高线特征。

A．山顶，等高线闭合，中间高，四周低。

B．山谷，等高线向高处弯曲。

C．山脊，等高线向低处弯曲。

D．陡崖，海拔不同的等高线重合。

E．鞍部，两侧均为闭合等高线，山谷的最高处，山脊的最低处。

F．洼地，等高线闭合，四周高，中间低。

(2)比较甲、乙两处坡度大小，并说明理由。

答案甲处坡度小，原因是等高线较稀疏；乙处坡度大，原因是等高线较密集。

(3)图示区域地形以山地为主，地势大致东北高西南低。

(4)G 点海拔H 是70＜H＜80米，G、E 的相对高度Δh 为20＜Δh＜40米。

(5)D 处陡崖顶部的海拔H 为60≤H＜70米，陡崖的相对高度Δh 为30≤Δh＜50米。

温馨提示等高线的特征：同线等高；同图等距；密陡疏缓；凸低为脊；凸高为谷；重叠为崖。

1．根据等高线数值和分布特征判断地形类型类型主要特征平原海拔一般在200米以下，等高线稀疏，地势平坦高原海拔多在500米以上，顶部等高线稀疏，地势起伏小；边缘等高线密集，地势陡峭山地海拔一般在500米以上，相对高度大；等高线密集，地势起伏大。

山脉处等高线多呈带状延伸丘陵海拔一般在500米以下，相对高度较小，地势起伏和缓盆地周高中低，内部地势起伏较小，边缘地势陡峭峡谷两侧高，中部低，等高线密集，地势陡峭；峡谷两侧等高线呈对称分布2.坡的类型(2)凸坡：等高线上疏下密，如甲、乙图所示。

第02讲等高线地形图下图为我国某地等高线地形图（单位：m）。

读图完成下面小题。

1．图示地区（）A．平原主要分布在西北部B．河流先向东流再流向东南C．最高处为山峰所在地D．甲乙两村的高差约为280米2．图中①、①、①、①四地中（）A．①地发生山洪的几率最大B．①地可以看到山峰和乙村C．①地能欣赏到壮观的瀑布D．①地最适合夏季夜晚露营【答案】1．A 2．B【解析】1．读图可知，图中等高距为100米，最高处海拔在900~1000米，不是山峰所在地，C错误。

由等高线弯曲方向和河流流向相反的规律并且图的左边是北得知，图示河流先流向南，再流向西南，B错误。

乙村的海拔在400~500米的范围内，甲村的海拔小于100米，高差大于300米，D错误。

平原海拔在200米以下，等高线稀疏，图中显示该区域平原主要分布在西北部，A正确，故选A。

2．①地等高线凸向低值，为山脊，发生山洪的几率小，A错误。

①地是平缓的山脊，可以看到更高处的山峰和无阻挡物相隔的乙村，B正确。

陡崖的上方没有河流，在①地不会形成瀑布，C错误。

①地距河流较近，夏季可能暴发山洪，不适合露营，D错误，故选B。

【点睛】等高线地形图判读的方法：1.读数值。

一要读出区域地势起伏大小；二要读出海拔最大、最小值。

依据数值特征可以识别地形类型。

2.读延伸方向。

依据等高线的延伸方向确定地形走向，如山脊走向。

3.读疏密程度。

依据等高线的疏密程度确定坡度陡缓、坡面凸凹和陡崖。

4.读弯曲状况。

依据等高线的弯曲状况确定山脊、山谷和鞍部。

读我国东南沿海某地等高线（单位：米）地形图，完成下面小题。

3．关于图中信息的判读，正确的是（）A．①①两处的相对高度为400米B．①处为山脊C．①处比①处坡陡D．①处为该区域最高峰4．为发展经济，溪水村规划了多项旅游开发项目，其中不合理的是（）A．A处开发攀岩项目B．B处开发漂流体验项目C．C处修建观景台D．溪水村周边种植果树，发展生态旅游农业【答案】3．B 4．B【解析】3．由图可知，图中的等高距是100米，那么①①两地的相对高度是300米，A 错误；①等高线向海拔低处突出，应该是山脊部位，B正确；①地比①地等高线稀疏，坡度较缓，C错误；图中的C应该是该区域的最高峰，海拔在900米以上，1000米以下。

第2讲等高线地形图的判读一、单选题1．（2023春·黑龙江齐齐哈尔·高一齐齐哈尔市恒昌中学校校考期末）读“某地区等高线（单位：米）图”，为了将⑤地的铁矿运到⑤镇附近加工出口，图中M、N、P、Q四条公路线设计合理的是（）A．M线B．Q线C．P线D．N线【答案】D【详解】M、N、P基本沿等高线修建，地势起伏小，N线路最短，最合适，M和P线虽然沿等高线修建，但是距离太远，修建成本也高，AC错误，D正确；Q线路经过较多等高线，地势起伏大，修筑成本和难度增大，B错误。

故选D。

【点睛】在等高线地形图中，经常要作通视情况（即站在某处能否看到另一处）的判断。

通视情况的判断最直接的办法是将两地连线作为剖面线，画出剖面地形图，在剖面图中再将两点连成直线作为人的视线，而地势起伏如果高出人的视线，则判定为不能看到。

2．（2023·全国·高三专题练习）读图某山峰周围情况示意图”，完成题目。

图中a→b剖面线绘制的地形剖面图是下面四幅图中的（）A．B．C．D．【答案】D【详解】根据图中剖面线的位置，可以判断a端点海拔为2200m，b端点海拔在2200-2300m。

A图中a端点海拔小于2200m，C图中b端点海拔在2200m以下，AC错误。

在接近a端点的2300m-2400m等高线之间有一闭合等高线，由于其内侧有湖泊，所以可以判断该处为低地，该低地海拔在2200-2300m，山顶的海拔高度应在2500-2600m 之间，B图湖泊海拔在2400m附近，不符合题意，B错误，D正确。

故选D。

（2023春·河南驻马店·高一统考期末）下图为某区域等高线地形图，甲处与其西侧的河谷盆地之间存在明显的山谷风。

读图完成下面小题。

3．从山谷风的角度判断，甲地白天风向最可能为：（）A．偏东风B．偏西风C．偏北风D．偏南风4．图中甲、乙两地的高差可能为（）A．300米B．400米C．500米D．600米5．下列关于图示区域地理事物的描述，正确的是（）A．甲处山坡正好朝向正南，适合设立疗养院B．乙处没有等高线经过，应该为平原地形C．图中湖泊的面积约为2平方千米D．图中陡崖位于河流峡谷的西北侧【答案】3．B 4．B 5．C【解析】3．本题考查热力环流的山谷风以及风向的判读。
