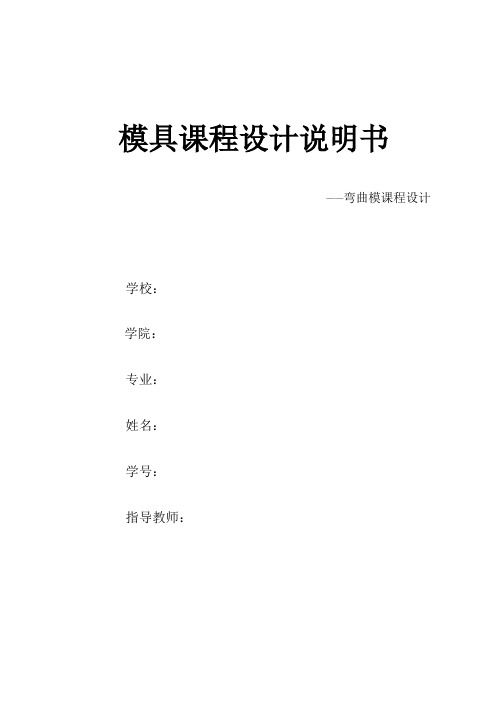

模具课程设计说明书——弯曲模课程设计学校：学院：专业：姓名：学号：指导教师：一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位；工人操作安全、方便；生产率高和废品率最低等。
弯曲工艺顺序应遵循的原则为：①先弯曲外角，后弯曲内角。
②前道工序弯曲变形必须有利于后续工序的可靠定位；并为后续工序的定位做好准备。
③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。
④小型复杂件宜采用工序集中的工艺，大型件宜采用工序分散的工艺。
⑤精度要求高的部位的弯曲宜采用单独工序弯曲，以便模具的调整与修正。
制订工艺方案时应进行多方案比较。
2.形状简单的弯曲件如V形、U形、Z形件等，可采用一次弯曲成形。
3.弯曲件展开尺寸计算。
（1）中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置，其位置与弯曲变形量大小有关，应按下式确定：P=r+kt式中 P----弯曲中性层的曲率半径；r----弯曲件内层的弯曲半径；t----材料厚度；k----中性层位移系数，板料可有表3-9查得，圆棒料由表3-10查得。
（2）弯曲件展开尺寸计算计算步骤：1）将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注，2）计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt，则圆弧部分弧长为： s=Pa式中 a----圆弧对应的中心角，以弧度表示。
3）计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。
回弹的表现形式：1）弯曲回弹会使工件的圆角半径增大，即r2＞rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大，即a＞ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素：1．材料的力学性能。
2. 材料的相对弯曲半径r/t。
3. 弯曲制件的形状。
4. 模具间隙。
5. 校正程度。
弯曲板件时，凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径；Rp----凸模的圆角半径；a----工件的圆角半径r对弧长的中心角；ap----凸模的圆角半径rp所对弧长的中心角；t----毛坯的厚度；E----弯曲材料的弹性模量；A----弯曲材料的屈服点减小回弹的措施：1）在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹，在弯曲部位增加压筋连接带等结构。
摘要金属材料被弯成一定形状和角度的零件的成形方法称为弯曲。
弯曲是冲压生产中应用广泛的一种工艺，可用于制造大型结构零件，如飞机机翼、汽车大梁等，也可用于生产中小型机器及电子仪器仪表零件，如铰链、点子元器件等。
根据弯曲件的不同要求和生产批量的大小，有各种不同的弯曲方法。
最常用的是以弯曲模具在通用压力机上进行压弯，此外也有在折弯机、滚弯机、拉弯机上进行的折弯、滚弯、及拉弯。
关键词计算，公式，AutoCAD，Creo三维绘图，一次成型引言模具是大批量生产同形产品的工具，是工业生产的主要工艺装备。
模具工业是国民经济的基础工业。
模具工业是国民经济的基础工业模具工业是衡量一个国家工业水平的重要标志模具工业是技术转化成果的基础目前，工业生产中普遍采用模具成形工艺方法，以提高产品的生产率和质量。
一般压力机加工，一台普通压力机每分钟可以生产零件几件到几百件，高速压力机的生产效率已达到每分钟数百件甚至上千件。
显而易见，模具作为一种专用的工艺装备，在生产中的决定性作用和重要地位逐渐为人们所共识。
改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。
近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。
一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件。
虽然中国模具工业在过去十多年中取得了令人瞩目的发展，但许多方面与工业发达国家相比仍有较大的差距。
例如，精密加工设备在模具加工设备中的比重比较低；CAD/CAE/CAM技术的普及率不高；许多先进的模具技术应用不够广泛等等，致使相当一部分大型、精密、复杂和长寿命模具依赖进口。
导柱式冲裁模的导向比导板模的准确可靠,并能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长，而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。
模具课程设计说明书——弯曲模课程设计学校：学院：专业：姓名：学号：指导教师：一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位；工人操作安全、方便；生产率高和废品率最低等。
弯曲工艺顺序应遵循的原则为：①先弯曲外角，后弯曲内角。
②前道工序弯曲变形必须有利于后续工序的可靠定位；并为后续工序的定位做好准备。
③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。
④小型复杂件宜采用工序集中的工艺，大型件宜采用工序分散的工艺。
⑤精度要求高的部位的弯曲宜采用单独工序弯曲，以便模具的调整与修正。
制订工艺方案时应进行多方案比较。
2.形状简单的弯曲件如V形、U形、Z形件等，可采用一次弯曲成形。
3.弯曲件展开尺寸计算。
（1）中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置，其位置与弯曲变形量大小有关，应按下式确定：P=r+kt式中 P----弯曲中性层的曲率半径；r----弯曲件内层的弯曲半径；t----材料厚度；k----中性层位移系数，板料可有表3-9查得，圆棒料由表3-10查得。
（2）弯曲件展开尺寸计算计算步骤：1）将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注，2）计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt，则圆弧部分弧长为： s=Pa式中 a----圆弧对应的中心角，以弧度表示。
3）计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。
回弹的表现形式：1）弯曲回弹会使工件的圆角半径增大，即r2＞rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大，即a＞ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素：1．材料的力学性能。
2. 材料的相对弯曲半径r/t。
3. 弯曲制件的形状。
4. 模具间隙。
5. 校正程度。
弯曲板件时，凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径；Rp----凸模的圆角半径；a----工件的圆角半径r对弧长的中心角；ap----凸模的圆角半径rp所对弧长的中心角；t----毛坯的厚度；E----弯曲材料的弹性模量；A----弯曲材料的屈服点减小回弹的措施：1）在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹，在弯曲部位增加压筋连接带等结构。
四角形弯曲件弯曲工艺与模具设计1. 引言说到四角形弯曲件，大家可能会想，“这不就是个简单的弯曲吗？”其实不然，这背后可是门学问！想象一下，你在家里试着弯一根铁丝，结果发现弯来弯去不怎么好看，最后还被惹得不高兴了。
四角形的弯曲工艺，就像是做一道精致的菜，没点技巧可不行！今天咱们就来聊聊这个话题，轻松一点，幽默一点，让大家都能懂得明白。
2. 四角形弯曲件的基本概念2.1 什么是四角形弯曲件？首先，四角形弯曲件就是那种四个角都在的形状，比如说框架、外壳等等。
这种形状的工艺在很多行业都用得着，像汽车、家电，甚至建筑上都少不了它的身影。
说实话，这四角形件可真是个“大忙人”，到处跑，帮助我们解决各种问题。
2.2 为什么弯曲工艺这么重要？弯曲工艺的好坏，直接影响到产品的质量和使用效果。
想想看，假如你买的一个家电外壳弯得歪七扭八的，那看着就让人心里不爽，对吧？这时候，如果使用了合适的弯曲工艺，那可真是“如虎添翼”，让产品看起来更加完美。
总之，弯曲工艺的好坏，直接关乎着产品的“颜值”和“内涵”。
3. 四角形弯曲工艺的流程3.1 材料的选择首先，咱得选材料。
常见的有铝、钢、塑料等等。
每种材料的特性都不同，就像人有不同的性格，选错了可就麻烦了。
铝虽然轻，但强度相对较低；而钢结实，但重量也不轻。
选得好，工艺自然顺利，选得不当，可能就得重走老路，吃个大亏了。
3.2 设计与计算接下来，就是设计和计算。
这一步就像是搭建乐高积木，得把每个部分都想清楚了。
设计图纸要精细，不能马虎。
现代化的设计软件就像是个高科技的小助手，能帮我们快速计算出需要的弯曲角度和半径，简直是“如鱼得水”！3.3 模具的制作一切准备好后，就轮到模具的制作了。
模具就像是四角形弯曲件的“衣服”，得合身、得好看。
制作模具的时候，可不能心急，要仔细、要认真，才能确保最终产品的质量。
如果模具做得不行，后面的弯曲工艺就像是“竹篮打水一场空”，白忙一场。
4. 实际操作中的注意事项4.1 温度控制在实际操作中，温度可是个“隐形杀手”。
弯曲模具课程设计一、课程目标知识目标：1. 学生能理解并掌握弯曲模具的基本概念，包括模具的结构、分类及工作原理。
2. 学生能够掌握并运用相关公式计算弯曲力、模具受力及模具尺寸。
3. 学生能够了解并描述弯曲模具在工程实际中的应用及重要性。
技能目标：1. 学生能够运用CAD软件进行弯曲模具的设计，并绘制出相应的工程图。
2. 学生能够通过实际操作，掌握弯曲模具的使用方法和注意事项，提高动手实践能力。
3. 学生能够通过小组合作，解决实际工程中弯曲模具的设计和制造问题。
情感态度价值观目标：1. 学生能够培养对模具设计和制造的兴趣，增强对工程技术的热爱。
2. 学生在团队合作中，学会相互尊重、沟通与协作，培养团队精神。
3. 学生能够认识到模具在工业生产中的重要性，增强对我国制造业的自豪感和责任感。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生通过学习弯曲模具相关知识，掌握模具设计的基本技能，培养解决实际工程问题的能力，同时提高学生的情感态度价值观，为我国制造业的发展奠定基础。
通过具体的学习成果分解，后续教学设计和评估将更有针对性和实效性。
二、教学内容1. 弯曲模具基本概念：包括模具的定义、结构、分类及工作原理，对应教材第一章内容。
- 模具的结构与分类- 模具工作原理及力学分析2. 弯曲模具设计计算：涉及弯曲力、模具受力及模具尺寸的计算，对应教材第二章内容。
- 弯曲力的计算方法- 模具受力的分析- 模具尺寸的确定3. 弯曲模具设计实践：运用CAD软件进行模具设计，对应教材第三章内容。
- CAD软件的基本操作- 弯曲模具设计流程及技巧- 工程图的绘制方法4. 弯曲模具应用与制造：介绍弯曲模具在工程实际中的应用及制造过程，对应教材第四章内容。
- 模具在工业生产中的应用案例- 模具制造工艺及注意事项- 模具的安装与调试5. 小组合作与展示：学生分组进行弯曲模具设计和制造，展示成果，对应教材第五章内容。
- 团队合作与分工- 设计与制造过程记录- 成果展示与评价根据以上教学内容，制定详细的教学大纲，明确教学内容的安排和进度，确保教学活动的科学性和系统性。
武汉理工大学华夏学院课程设计说明书题目四角弯曲零件冲压工艺与模具设计学院名称机电工程学院班级____________________ 学号 10110107115 __________________________ 学生姓名肖一民______________________指导教师欧阳伟2010年12月29日目录1．设计课题2．课程设计的目的及要求21. 工艺过程的制定31.1 制件的工艺性分析31.1.1 冲压件的形状和尺寸应满足的要求31.1.2 冲压件的精度与断面粗糙度1.2 冲压工艺方案的分析与制定2 设计工艺计算2.1 弯曲件展开尺寸的计算2.2 冲压力的计算及冲压设备的选择2.2.1 冲压力的计算2.2.2 初选冲压设备2.3 材料利用率及弯曲回弹值的计算3. 模具工作零件设计3.1 弯曲模具工作零件尺寸的计算3.1.1 凸模与凹模的圆角半径3.1.2 凹模深度3.1.3 弯曲模凸模和凹模的间隙3.2 模具工作零件结构的确定4. 模具其他零件的设计5. 设计心得体会6. 参考文献34-566788899991010-1213-1416模具做为高效率的生产工具的一种，是工业生产中使用极为广泛与重要的工艺装备。
采用模具生产制品和零件，具有生产效率高，可实现高速大批量的生产；节约原材料，实现无切屑加工；产品质量稳定，具有良好的互换性；操作简单，对操作人员没有很高的技术要求；利用模具批量生产的零件加工费用低；所加工出的零件与制件可以一次成形，不需进行再加工；能制造出其它加工工艺方法难以加工、形状比较复杂的零件制品；容易实现生产的自动化的特点。
设计出正确合理的模具不仅能够提高产品质量、生产率、具使用寿命，还可以提高产品经济效益。
在进行模具设计时，必须清楚零件的加工工艺，设计出的零件要能加工、易加工。
充分了解模具各部件作用是设计者进行模具设计的前提，新的设计思路必然带来新的模具结构。
本次设计了一套弯曲模具。
经过查阅资料，首先要对零件进行工艺分析，经过工艺分析和对比，通过冲压力、顶件力、卸料力和弯曲力等计算，确定压力机的型号。
再分析对冲压件加工的模具适用类型选择所需设计的模具。
得出将设计模具类型后将模具的各工作零部件设计过程表达出来。
在设计说明书的第一部分，说明了冲压模具的重要性与本次设计的意义，接着是对冲压件的工艺分析，完成了工艺方案的确定。
第二部分，对零件排样图的设计，完成了材料利用率的计算。
再进行弯曲工艺力的计算和弯曲模工作部分的设计计算，对选择冲压设备提供依据。
最后为主要零部件的设计和标准件的选择，为本次设计模具零件图的绘制和模具的成形提供依据，以及为装配图各尺寸提供依据。
1. 设计课题2． 课程设计的目的及要求冲压模具课程设计以 《课程设计任务书》 的形式下达， 由指导老师指定模具 结构、制件模具形状和要求。
生产批量等原始资料。
要求学生以完整正确的模具 装配图、零件图以及设计计算书作为完成设计任务的成果。
《冲压成形技术》 课程设计是课程的最后一个教学环节， 同时是第一次对学 生进行全面的模具设计训练。
设计过程本身对于我们学生来说就是一种挑战， 是 一种创新，对我们的设计能力和经验的积累是十分有利的。
其设计目的：（1）综合理由冷冲压模课程和其它有关先修课程的理论及生产实践的知识 去分析和解决模具设计问题，并使所学专业知识得到进一步巩固和深化。
（2）学习模具设计的一般方法，了解和掌握常用模具整体设计、零部件的 设计过程和计算方法，培养正确的设计思想和分析问题、解决问题的能力。
（3）通过计算和绘图，学会运用标准、规范、手册、图册和查阅有关技术 资料等，培养模具设计的基本技能。
主要任务：（1）查阅资料，分析零件的成型工艺，制定成型工艺方案，并进行设计计 算。
（2）完成零件成型工艺中主要工序模具的详细设计计算。
（3）完成模具装配图，主要零件图的设计与绘制，绘图工作量不少于一张 0号图纸。
（4）编制模具工作零件加工工艺卡。
5000 字）。
设计动员，下达设计任务书 制定设计方案，并进行工艺分析与计算 模具结构设计及模具装配图的绘制 模具零件图的绘制 整理，撰写设计说明书 设计考核1. 工艺过程的制定1.1 制件的工艺性分析冲压件的工艺性是指冲压件对冲压工艺的适应性。
一般情况下对弯曲件的工 艺性影响最大的是制件的结构形状， 精度要求， 形位公（5）编制设计说明书（不少于 时间安排 :12月 13日12月14日-12 月19日 12月20日-12 月26日 12月27日-12 月28日 12月29日-12 月30日 12月 30日差及技术要求。
良好的结构工艺性应保证材料消耗少，工艺数目少，模具结构简单而寿命高，产品质量稳定，操作简单。
通常对工件的工艺影响最大的是几何形状尺寸和工艺要求。
1.1.1 冲压件的形状和尺寸应满足的要求a）冲压件的形状应尽可能简单，对称，避免形状复杂的曲线，本次设计的工件形状简单，结构对称，没有复杂曲线，故符此形状方面的要求。
b）冲压件内外形转角处要尽量避免尖角，而以圆弧过度，以便于模具加工，减少热处理和冲压时候的开裂，减少冲压时候尖角处的崩刃和过快磨损。
冲压件的一般圆角半径R 应大于或等于板厚t 的一半，即R>0.5t 。
在同种材料相同的情况下外形上的圆角半径值可比内形上的圆角半径值小10%~20% 。
本次设计工件无尖角，便于模具的加工，减少了尖角处的崩刃和磨损，冲压件的圆角半径R=1>0.5t=0.5 ，故冲压件的尺寸满足要求。
c）冲压件的凸出悬臂和凹槽宽度不宜太大，以免凸模折断，而本次设计的工件无凸出悬臂。
d）在进行直角弯曲时，若弯曲的直边高度过短，弯曲过程中不能产生足够的弯矩，将无法保证弯曲件的直边平直。
所以必须使弯曲件的直边高度H>2t，制件的直边高度达到了15m m,满足要求。
1.1.2冲压件的精度与断面粗糙度冲压件的经济精度一般不高于11级，最高可达IT8~IT10 级，本次设计中工件未标注公差，故按未注公差IT14级来处理，设计模具时采用IT11级制造。
端面粗糙度只要不影响工件的使用和装配，取其自然的断面粗糙度，即Ra=12.5~50, 最高Ra=6.3。
1.1.3 材料的冲压性能分析材料为Q235为普通碳素钢，查文献（1）表9-1，其主要性能为：a s=235MPa a b=400Mpa T =360MPa延伸率为30% 强度不高，塑性良好，冲压工艺性好，适合进行冲压加工1.2冲压工艺方案的分析与制定要生产所给制件，需弯曲两道工序才能完成。
由于此四角件弯边高度是15mm大于15*t （t为板料厚度），若采用一次弯曲成型工艺，容易造成材料断裂的情况，因此此工件采用两次弯曲成型可以保证成型工序的安全实施，同时也能保证弯曲件的精度。
初步拟定弯曲工艺方案：1:采用单工工序模具分别进行两次弯曲。
2:采用复合模进行弯曲成型。
工艺方案的分析与最终确定：第一种工艺方案采用两道工序来完成成型结构，此工序对模具的结构要求简单，但是对于大批量生产不宜采用此方案，加工效率不高复合模的第一道工序如上图复合模的第二道工序如下图2 设计工艺计算2.1弯曲件展开尺寸的计算根据文献（2）125页，按圆角半径r=1mm>0.5t=0.5mm的弯曲件计算方法进行计算。
将弯曲件制件分为如图3段根据查阅文献可知，此次冲压成型过程采用两次弯曲过程进行成型，材料为Q235,弯曲半径取最小值，r=1mm>0.5t（t为板料厚度），将工件尺寸分为如上图的尺寸，L i，L2, L 3,确定各个尺寸的大小L仁20mm L=7mm !3=15mm则由计算公式可计算出弯曲件的展开尺寸。
弯曲件的展开尺寸：L= L1+2 L2+2 L3+tL=20+2*7+2*15+仁65mm2.2冲压力的计算及冲压设备的选择221冲压力的计算由于弯曲力受到材料的力学性能，零件形状与尺寸，板料厚度，弯曲方式，模具结构形状与尺寸，模具间隙和模具工件表面质量等多种因素的影响，很难用理论分析方法进行准确计算。
因此，在生产中均采用经验公式估算弯曲力。
根据本次设计的实际情况可知，本次弯曲的过程相当于两次 U 形弯曲的复合 模形式，四角形弯曲件是在自由弯曲阶段相当于 U 形弯曲中的自由弯曲，而在第 二阶段则相当于一个完整的U 形弯曲。
2 第一阶段查阅文献得计算公式：F Z O'7® b公式1r t其中：F Z 为弯曲力2 第二阶段相当于一个U 形件的弯曲查阅文献得计算公式：F Z 1.6Bt b 公式2r tK 为安全系数，取1.3b =400Mpa,为弯曲材料的抗拉强度t 为弯曲件的厚度，t=1mmB 为弯曲件的宽度，B=20mmr 为内圆弯曲半径（等于凸模圆角半径），r=1mm将数据代入式公式1，计算，可得：F Z2=3641.3N将数据代入式公式2，计算，可得F z 仁6399.8N最终弯曲力取最大值：F z =6399.8N对设置顶件装置的弯曲模，其顶件力一般取 F D =（ 0.3-0.8）F zF D =3199.9N整个工艺过程所需的弯曲力：F总=F z+ F D6399.8N+3199.9N9598N2.2.2 初选冲压设备确定压力机的额定压力不仅要考虑能完成弯曲加工，而且要注意防止压力机过载。
由于前述计算所得的弯曲力均为弯曲过程中可能出现的最大弯曲力数值，即短时间内出现的峰值，如果压力机的额定压力等于或略大于该计算值，并不能保证在整个弯曲过程中压力机不过载。
因此，在确定压力机的压力时，应预留出较大的安全范围。
自由弯曲时，有上述计算可知，总的冲压工艺压力 F 总为：F 总= 9598N一般情况下，压力机的公称压力应大于或等于冲压总工艺力的1.3 倍，可以取压力机的压力位F 压机》1.3 F总代入数据得：F 压机》12477N查文献（1）表9-9，初选压力机J23-16，其主要技术参数为：公称压力：160KN滑块行程：55mm滑块行程次数：120/min最大闭合高度：220mm闭合高度调节量：45mm工作台尺寸：300mm 450mm模柄孔尺寸：40mm 60mm床身最大倾角：3502.3 材料利用率及弯曲回弹值的计算该制件属于复合弯曲模，其材料利用率达到100%。
由于相对弯曲半径r=1.0mm,属于极小变形程度，圆角回弹值小，不必计算, 且制件精度要求不高，制件卸载后可以符合精度要求。
3. 模具工作零件设计3.1 弯曲模具工作零件尺寸的计算3.1.1 凸模与凹模的圆角半径1 、凸模圆角半径弯曲件的相对弯曲半径r/t 较小时，凸模角半径r p 可取弯曲件的内弯曲半径r ，但不能小于允许的最小弯曲半径。
如果r/t 值小于最小相对弯曲半径，应先弯成较大的圆角半径，然后再用整形工序达到要求的圆角半径。
