Packet Tracer 5.3实验(十六) 网络设备系统升级
- 格式:docx
- 大小:336.63 KB
- 文档页数:10
上海电力学院计算机网络课程设计报告题目: 计算机网络应用课程设计姓名:学号:2009院系:计算机与信息工程学院专业年级:软件工程2009级2012 年1月 3 日目录1.设计目的 (4)2.设计环境 (4)2.1 Windows 7介绍 (4)2.2 Cisco Packet Tracer 5.3软件介绍: (4)3.设计要求 (5)4.设计过程 (5)4.1 实验总体设计 (5)4.2 设计过程 (6)4.2.1 路由器设置: (6)4.2.2 DHCP/TFTP 服务器设置: (12)4.2.3 DNS 域名解析协议 (16)4.2.4 跨交换机的VLAN划分 (18)5.待解决的问题 (21)5.1浮动的静态路由缺点 (21)6.实验心得 (23)1.设计目的通过本次的网络应用课程设计,掌握Cisco Packet Tracer软件的使用方法,掌握DHCP(动态主机设置协议)的原理和操作方法TFTP(文件传输协议)的原理和方法路由器IOS的备份过程,DNS(域名解析协议)的原理及配置过程,路由器的各种功能配置,实现简单的Vlan划分。
2.设计环境操作系统:Windows 7设计平台:Cisco Packet Tracer 5.32.1 Windows 7介绍Windows 7 是由微软公司开发的操作系统。
Windows 7 可供家庭及商业工作环境、笔记本电脑、平板电脑、多媒体中心等使用。
微软2009年10月22日于美国、2009年10月23日于中国正式发布Windows 7 ,2011年2月22日发布Windows 7 SP1 (Build7601.17514.101119-1850)。
Windows 7 同时也发布了服务器版本——Windows Server 2008 R2。
同2008年1月发布的Windows Server 2008 相比,Windows Server 2008 R2 继续提升了虚拟化、系统管理弹性、网络存取方式,以及信息安全等领域的应用,其中有不少功能需搭配Windows 7。

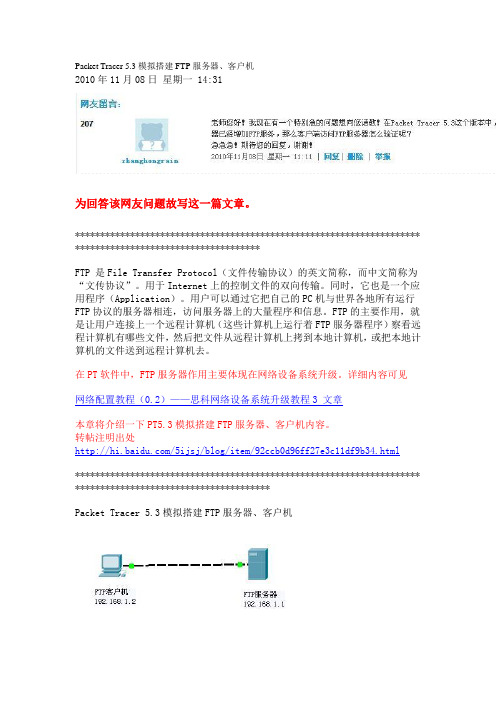

Packet Tracer 5.3模拟搭建FTP服务器、客户机2010年11月08日星期一 14:31为回答该网友问题故写这一篇文章。
********************************************************************* *************************************FTP 是File Transfer Protocol(文件传输协议)的英文简称,而中文简称为“文传协议”。
用于Internet上的控制文件的双向传输。
同时,它也是一个应用程序(Application)。
用户可以通过它把自己的PC机与世界各地所有运行FTP协议的服务器相连,访问服务器上的大量程序和信息。
FTP的主要作用,就是让用户连接上一个远程计算机(这些计算机上运行着FTP服务器程序)察看远程计算机有哪些文件,然后把文件从远程计算机上拷到本地计算机,或把本地计算机的文件送到远程计算机去。
在PT软件中,FTP服务器作用主要体现在网络设备系统升级。
详细内容可见网络配置教程(0.2)——思科网络设备系统升级教程3 文章本章将介绍一下PT5.3模拟搭建FTP服务器、客户机内容。
转帖注明出处/5ijsj/blog/item/92ccb0d96ff27e3c11df9b34.html********************************************************************* ***************************************Packet Tracer 5.3模拟搭建FTP服务器、客户机拓扑图1拓扑图2在本实验中,拓扑图1和拓扑图2均可达到实验目的。
本实验采用拓扑图2,完成ftp中文件下载、上传功能的实现。
一、配置FTP服务器用户名密码系统默认已存在用户名密码同为cisco的账户信息,新建用户名密码同为5ijsj 的账户,添加RWDNL权限,点击+添加按钮。
《计算机网络》实验报告开课实验室:计算中心 2020 年 12 月 17 日一、实验目的(1)熟悉Packet Tracer 软件;(2)了解用集线器、交换机及路由器等互联设备联网的方法;(3)掌握局域网的基本知识。
(4)掌握虚拟局域网的基本知识。
二、实验内容(1)解压Packet Tracer,安装软件;(2)跟着老师学习Packet Tracer使用;(3)逐步完成以下任务。
任务一:熟悉Packet Tracer使用,完成下列连接:(1)用软件画出计算机、服务器、打印机、集线器、交换机、网桥、路由器;(2)将2台电脑用五类缆连接;(3)将2台集线器连接;(4)将2台交换机连接;(5)将2台路由器连接;(6)将电脑与集线器连接;(7)将电脑与交换机连接;(8)将电脑与路由器连接;(9)将交换机与集线器连接;(10)将路由器与交换机连接。
(注意是直连线还是交叉线)任务一(附加):给交换机和计算机添加光纤端口,然后用光纤连接交换机和计算机。
(注意换模块前需要关闭电源,换好后再接通电源)任务二:一、集线器组建的网络ping界面二、用集线器和交换机组建网络三、用交换机组建网络添加交换机和4个计算机,配置同网段IP地址四、用路由器连接不同的网络五:子网划分任务三:一、配置最基本的Vlan二、配置无线网三、任务说明:某企业设计一部和设计二部,分别在两层楼,现在要成立两个开发小组,请用VLAN 技术实现并调试。
四(选做)、思考:如何将不同局域网的虚拟LAN联通?由于虚拟局域网在不同的网络中,所以要联通,需要路由器或者第三层交换机。
任务四:一个典型的局域网(2层结构)已知某公司三个部门,网络中心和其相距600米,市场部要求配备一个无线接入点,公司可以接入Internet。
任务五:某公司有4栋办公楼,其中A楼为研发大楼、B楼为客服中心、C楼为管理楼,D楼为信息中心,中心机房设在信息中心,4栋楼之间楼距大约为300米,大楼内部各层之间距离均小于100米,要求信息中心配备服务器和数据库若干(每个部门的计算机画出3个示意即可。
网络设备升级与升级测试的流程与方法引言:随着信息技术的迅猛发展,网络设备在各行各业中扮演着重要的角色。
然而,随着时间的推移,网络设备的性能和功能逐渐变得过时,面临着需要升级的问题。
本文将探讨网络设备升级的流程和方法,并分享一些升级测试的经验。
一、升级前的准备在进行网络设备升级之前,我们需要进行一些准备工作。
首先,确保备份所有重要的数据和配置文件,以防升级过程中出现意外情况。
其次,了解升级版本的详细信息,包括功能改进、修复的漏洞以及与现有系统的兼容性。
二、制定升级计划在升级网络设备之前,制定一份升级计划是非常重要的。
这个计划应该包括升级日期、时间窗口、备份恢复测试以及回滚策略。
此外,还需要考虑到用户和业务的需求,选择最佳的时间进行升级,减少对业务的影响。
三、升级测试升级测试是确保升级过程和升级后的设备能够正常运行的关键环节。
以下是一些升级测试的常见方法:1. 功能测试:在升级后,测试设备的各项功能是否正常。
验证路由、交换、安全等功能是否按预期工作。
2. 性能测试:评估升级后设备的性能是否达到预期。
通过压力测试,模拟高负载环境下的设备行为,检查网络的性能和可靠性。
3. 兼容性测试:检查升级版本与现有系统或其他设备之间的兼容性。
确认设备与周边环境的适配性,避免出现不兼容的问题。
4. 安全性测试:验证升级后设备的安全性。
运行漏洞扫描、渗透测试等安全性评估工具,确保设备的安全性能满足需求。
四、回滚策略升级过程中可能会出现问题,因此制定一个有效的回滚策略是必要的。
回滚策略应包括备份恢复测试,确保在意外情况下能够快速恢复至升级前的状态。
此外,还应制定详细的故障排除计划,以便在需要时能够快速解决升级引起的问题。
五、培训与文档升级后的设备可能会带来新的功能和操作方式,因此培训和文档的准备非常重要。
通过为用户提供培训和详细的操作文档,可以帮助他们更好地理解和使用新升级的设备。
结论:网络设备升级和升级测试是确保网络设备持续稳定运行的重要环节。
关于Cisco Packet Tracer DHCP中继配置实验的更新2011-05-25 09:39早在2008年曾经介绍过Cisco Packet Tracer,这个思科的网络设备模拟软件,并用它根据CCNA教材内容做了一些模拟实验,近日有一网友说根据我的实验操作时DHCP中继实验没有成功。
(DHCP中继试验:《Packet Tracer 5.0建构CCNA实验攻略(16)——DHCP 中继配置》)我下面使得Cisco Packet Tracer5.3重新做DHCP中继的实验,尽量做得详细一些,供大家参考。
一、搭建实验环境添两个路由器与四个交换机及服务器、计算机。
为Router 1841添加所需要的模块,并为这个设备重新命名,然后连接这些设备。
在连接的时候要注意的就是两个路由器的串口相连时要知道哪一端是DTE,哪一端是DCE,是要为DCE上的串口配置clock rate参数。
图一在上图中,各个网络设备与计算机设备刚刚连接好,没有做任何配置。
在此时,计算机(服务器)交换机是互相连通的,但交换机与路由器,路由器之间的链路是不通的,所以路由器之间相连的端口,交换机与路由器之间相连的端口是红色的。
二、对设备做基本的配置1、配置路由器对路由器A的配置:Router>Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int fa0/1Router(config-if)#no shut \\激活FastEthernet0/1端口\\%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config)#int fa0/0 \\激活FastEthernet0/0端口\\Router(config-if)#no shutRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#Router#Router(config)#int s0/1/0Router(config-if)#clock rate 56000 \\配置DCE端口的时钟频率\\ Router(config-if)#no shut \\激活serial0/1/0\\%LINK-5-CHANGED: Interface Serial0/1/0, changed state to downRouter(config-if)#对路由器B的配置:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname RouterB \\为路由器B配置主机名\\RouterB(config)#int s0/1/0RouterB(config-if)#no shut \\激活serial0/1/0\\%LINK-5-CHANGED: Interface Serial0/1/0, changed state to upRouterB(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1/0, changed state to upRouterB(config-if)#int fa0/0RouterB(config-if)#no shut \\激活FastEthernet0/0端口\\RouterB(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouterB(config-if)#int fa0/1RouterB(config-if)#no shut \\激活FastEthernet0/1端口\\RouterB(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouterB(config-if)#图二通过以上的配置,模拟实验环境中的设备链路已经连通三、网络参数配置,实现网络设备互相连通可以访问1、配置三个服务器:DNS、DHCP和WWW。
Packet Tracer 5.3建构CCNA实验攻略(1)——配置Cisco交换机Packet Tracer 5.3是一款非常不错的Cisco(思科)网络设备模拟器,对于想考思科初级认证(如CCNA)的朋友们来说,Packet Tracer 5.3是非常不错的选择。
通常我们周围并没有那么多思科的设备供我们学习调试,参加培训费用很贵,上机实践的机会还是有限的,利用Packet Tracer 5.3练习思科IOS操作命令很不错的。
近日,在网上下载了思科CCNA640-802指导用书,打算根据此教程与诸位网友共同分享Packet Tracer 5.3的使用方法与技巧,也借此抛砖引玉。
首先,要配置好Cisco交换必需要熟悉IOS命令及相关的知识。
一、几种配置命令模式switch>这种提示符表示是在用户命令模式,只能使用一些查看命令。
switch#这种提示符表示是在特权命令模式。
switch(config)# 这种提示符表示是全局配置模式switch(config-if)# 端口配置命令模式图一几种命令模式二、检查、查看命令这些命令是查看当前配置状况,通常是以show(sh)为开始的命令。
show version查看IOS的版本、show flash查看flash内存使用状况、show mac-address-table查看MAC地址列表图二图三图四图五Show ? 帮助命令显示当前所有的查看命令图六查看端口状态信息三、密码设置命令Cisco交换机、路由器中有很多密码,设置好这些密码可以有效地提高设备的安全性。
switch(config)#enable password 设置进入特权模式进的密码switch(config-line) 可以设置通过console端口连接设备及telnet远程登录时所需要的密码图七设置交换机的各种密码默认情况下,这些密码都是以明文的形式存储,所以很容易查看到。
为了避免这种情况,我们可以以密文的形式存储各种密码:service password-encryption图九图十密码以密文的形式存储四、配置IP地址及默认网关图十一五、管理MAC地址表switch#show mac-address-table 显示MAC地址列表switch#clear mac-address-table dynamic 清除动态MAC地址列表图十二图十三设置静态MAC地址六、配置端口安全switch(config-if)switchport port-securityswitch(config-if)switchport port-security maximum 4图十四图十五Packet Tracer 5.3建构CCNA实验攻略(2)——配置VLANPacket Tracer 5.3是一款非常不错的Cisco(思科)网络设备模拟器,对于想考思科初级认证(如CCNA)的朋友们来说,Packet Tracer 5.3是非常不错的选择。
利用PacketTracer完成无线局域网配置实验一、实验目的1)掌握无线局域网的基本组成和设备连接关系2)学习使用无线路由器配置无线局域网的基本技能二、实验环境:1)运行Windows 2008 Server/XP/7操作系统的PC一台。
2)每台PC运行程序CISCO公司提供的PacketTracer版本5.3.0。
三、实验内容1)构建虚拟Internet路由器及互联网Web服务器2)部署实验网络并对网络设备进行配置3)验证无线连接并对实验网络进行分析4)学习使用无线路由器配置无线局域网的基本技能四、实验步骤通过PacketTracer搭建无线接入实验网络,网络拓扑如图1。
图11. 构建虚拟Internet路由器及互联网Web服务器在PacketTracer主界面中,添加2811路由器Router0和通用服务器Server0。
用自动选择端口方式连接Router0和Server0。
配置Router0:激活FastEthernet0/0,并配置静态IP地址12.0.0.254/24,如图2所示图2类似的,继续配置ROUTER0的端口FastEthernet0/1,并配置静态IP地址11.0.0.254/24,并激活端口。
配置服务器Server0。
在FastEthernet配置页,设置静态IP地址12.0.0.1/24。
在全局设置页面(Global→Settings)配置默认网关为12.0.0.254。
检查服务器的HTTP服务是否已开启(默认开启)。
此时可在服务器桌面标签下,打开命令行窗口并使用ping命令,测试服务器到路由器Router0的可达性。
配置无线路由器Wireless Router0在PacketTracer主界面中,添加型号为Linksys-WRT300N的无线路由器Wireless Router0。
此外,添加两台普通台式机PC0、PC1和普通笔记本电脑Laptop0。
在这里,我们的目标是,把位于本地网络的三台电脑(PC0、PC1和Laptop0),通过无线路由器Wireless Router0联入Internet。
图1-1了解菜单栏的功能,如图1-2所示。
图1-2了解“文件”选项卡下面功能菜单的作用,如图1-3所示。
4.保存——为保存目前文件到模拟器默认文件夹;另存为——为保存目前文件到自己选定的文件夹,通常我们用“另存为”来指定存盘地址。
5.“打印”为打印当前的拓扑结构图。
出现下图之4)了解“编辑”选项卡下面功能菜单的作用,如图1-4所示。
)了解“查看”选项卡下面功能的作用。
了解快捷栏的使用,鼠标指到图标上的时候会出现中文说明。
功能与选项卡中的一3. “隐藏”功能菜单,主要隐藏我们不需要的界面,一般不建议改动。
4. “字体”功能界面主要改动的是界面字体的大小,默认的字体大小为8 1.“缩放”为缩放下方主界面区的设备的大小2. “工具栏”选项卡中,前面打钩的是显示,取消打钩的为取消显示。
)在一个设备上双击即可打开一个设备的配置界面(以Packet Tracer 5.3非常简明扼要,白色的工作区显示得非常明白,工作区上方是菜单栏和工具栏,工作区下方是网络设备、计算机、连接栏,工作区右侧选择、删除设步骤一:在设备工具栏内先找到要添加交换机和计算机类别,然后从设备区中添加型号交换机和三台PC机。
如图2-1所示。
图2-2Packet Tracer 5.3有很多连接线,每一种连接线代表一种连接方式:控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE及串行DTE等连接方式供我们选择。
这里我们将交换机Switch1与PC1和PC2用直通线连接,配置机与交换机用配置线连接。
注意:红色表示该连接线路不通,绿色表示连接通畅。
如图2-3图2-5步骤五:使用PDU 单元测试PC 机与交换机的连通性直通线配置线中等职业学校开设计算机网络技术这一课程,着重培养学生的实践能力和创新能力,但在很多学校仍然存在缺乏相关实训基地或网络实训室相关设备型号上有很大的差异,导致以技能和岗位培养为特色的教学实践无法顺利进行,教师在教学实践中普遍存在着重理论轻实践的现象,偏离了职业教育的核心范畴,为此,结合很多网络培训学院培训体系,借助Packet Tracer5.3模拟器软件强化学生的实践能力,这样很好的解决了教与学这一环节中存在着的大问题,从而大大提高了学生的学习兴趣。
PacketTracer 5.3的IPsec VPN实验说明开始PacketTracer 5.2的IPsec VPN实验:网络拓扑大概描述一下:Router 1 模拟成Internet网(其实,就是没有私有IP地址路由的路由器,在说通俗点,现在VPN技术常用来解决总部与分部跨越Internet网解决内部私有地址的连通性)Router 3 为总部,Router 4 为分部。
IP规划:Router 1 FastEthernet0/0 200.1.1。
1 FastEthernet0/1 100.1。
1.1Router 3 FastEthernet0/0 192.168.1。
254 FastEthernet0/1 100.1。
1。
2Router 4 FastEthernet0/0 200.1.1。
2 FastEthernet0/1 192.168。
2.254PC1 :192.168.1.1/24PC2: 192.168.2。
1/24实验要求让总部和分布的私有地址能通信!(大家可以按我的配置做一遍,红色为VPN配置关键代码,在没配置VPN时,PC1 是不能与PC2相互Ping通)配置如下:Router1 的配置(Internet):interface FastEthernet0/0ip address 200。
1.1。
1 255。
255。
255.0no shutdowninterface FastEthernet0/1ip address 100.1.1.1 255.255.255。
0no shutdownRouter 3的配置:crypto isakmp policy 10encr 3deshash md5authentication pre—sharecrypto isakmp key tom address 200。
1。
1。
2crypto ipsec transform—set tim esp-3des esp-md5—hmacaccess—list 101 permit ip 192.168。
packet tracer实验报告Packet Tracer实验报告一、实验目的和背景Packet Tracer是一款由思科公司开发的网络仿真软件,它能够模拟真实网络环境,帮助网络工程师进行网络设计、配置和故障排除等操作。
本实验旨在通过使用Packet Tracer软件,实现一个简单的局域网(LAN)网络的搭建和配置,以加深对网络原理和技术的理解。
二、实验环境和步骤实验环境:使用Packet Tracer软件,模拟一个包含多个交换机和终端设备的局域网网络。
实验步骤:1. 打开Packet Tracer软件,创建一个新的网络拓扑。
2. 在拓扑中添加所需的交换机和终端设备,连接它们以形成一个局域网网络。
3. 配置每个交换机的基本参数,如IP地址、子网掩码等。
4. 配置交换机之间的链路,并进行端口配置,确保链路正常连接。
5. 配置终端设备的IP地址和网关信息,确保终端设备能够与其他设备通信。
6. 进行网络连通性测试,确保网络正常工作。
三、实验结果和分析通过以上步骤,成功搭建了一个简单的局域网网络。
在网络中,每个交换机负责转发数据包,终端设备则作为数据的发送和接收端。
通过配置交换机的端口和终端设备的IP地址,实现了设备之间的通信。
在网络连通性测试中,通过Ping命令可以验证设备之间的连通性。
例如,可以在终端设备A上执行Ping命令,向终端设备B发送数据包,如果能够收到回复,则说明两台设备之间的通信正常。
这样的测试可以帮助我们排除网络故障,并及时调整配置,确保网络的正常运行。
四、实验心得和体会通过这次实验,我深刻理解了局域网网络的搭建和配置过程。
Packet Tracer软件提供了一个虚拟的网络环境,使得我们可以在实验室中进行网络实验,而不需要真实的硬件设备。
这为我们学习和实践网络技术提供了便利。
在实验过程中,我不仅学会了如何搭建和配置一个简单的局域网网络,还了解了交换机的基本功能和工作原理。
交换机作为网络中的核心设备,起到了转发数据包、提供端口连接和管理网络流量的重要作用。
Packet Tracer 5.3实验(十六) 网络设备系统升级一、TFTP简介TFTP(Trivial File Transfer Protocol,简单文件传输协议)是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议,提供不复杂、开销不大的文件传输服务。
TFTP承载在UDP上,使用69号端口。
提供不可靠的数据流传输服务,不提供存取授权与认证机制,使用超时重传方式来保证数据的到达。
与FTP相比,TFTP的大小要小的多。
TFTP与FTP的区别1、TFTP --简单文件传输协议,udp,69;2、FTP --文件传输协议,tcp,20,21;3、TFTP传输速度比FTP快,但是相对没有FTP安全。
二、TFTP实验环境一台装有TFTP服务器软件的电脑,交换机(或者路由器)设备,以太网线;三、TFTP配置过程1.配置主机、设备ip地址;2.使用copy命令;四、下面将在模拟器中来看一下系统bin文件的TFTP备份过程1、拓扑图2、设置服务器的IP地址192.168.1.2, 子网掩码255.255.255.0;3、设置交换机的虚接口IP地址192.168.1.1, 子网掩码255.255.255.0;Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int vlan 1Switch(config-if)#ip add 192.168.1.1 255.255.255.0Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to upSwitch(config-if)#4、显示交换机flash目录;Switch#dirDirectory of flash:/-rw- 3058048 <no date> c2950-i6q4l2-mz.121-22.EA4.binbytes total (60958336 bytes free)Switch#说明:交换机里有一个名为“c2950-i6q4l2-mz.121-22.EA4.bin”的文件。
5、在升级前先备份该文件;Switch#copy flash: tftp: //从flash中复制到tftp服务器中Source filename []?c2950-i6q4l2-mz.121-22.EA4.bin //要复制的源文件名Address or name of remote host []? 192.168.1.2 //目标服务器地址Destination filename [c2950-i6q4l2-mz.121-22.EA4.bin]? c2950.bin //目标文件名.!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!![OK - 3058048 bytes]bytes copied in 4.953 secs (617000 bytes/sec)6、下面到TFTP服务器上去看是否有了这个文件?进入服务器,单击配置,选择TFTP,在右边的文件列表中可以看到c2950.bin。
说明文件已经写入TFTP服务器了。
7、现在要实现从TFTP服务器上传升级bin文件;1)首先在交换机上删除c2950-i6q4l2-mz.121-22.EA4.bin这个文件;Switch#delete c2950-i6q4l2-mz.121-22.EA4.binDelete filename [c2950-i6q4l2-mz.121-22.EA4.bin]? //回车Delete flash:/c2950-i6q4l2-mz.121-22.EA4.bin? [confirm] //回车Switch#dirDirectory of flash:/No files in directorybytes total (64016384 bytes free)Switch#交换机flash的目录中已经没有文件了。
在此,先将bin文件删除了。
请注意:在现实中如果空间足够的话,不要删除bin文件。
8、从TFTP服务器中下载升级文件;Switch#copy tftp: flash: //从tftp服务器到交换机flash Address or name of remote host []? 192.168.1.2 //源主机IP地址Source filename []? c2950.bin //源文件名称Destination filename [c2950.bin]? c2950-i6q4l2-mz.121-22.EA4.bin //目标文件名称Accessing tftp://192.168.1.2/c2950.bin....Loading c2950.bin from 192.168.1.2: !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!![OK - 3058048 bytes]bytes copied in 4.907 secs (623201 bytes/sec)下载完成9、使用dir显示文件Switch#dirDirectory of flash:/-rw- 3058048 <no date> c2950-i6q4l2-mz.121-22.EA4.binbytes total (60958336 bytes free)Switch#说明:文件又下载到了交换机的flash中。
10、在完成系统升级后,要reload重启系统;Switch#Switch#reloadProceed with reload? [confirm] //回车C2950 Boot Loader (C2950-HBOOT-M) Version 12.1(11r)EA1, RELEASE SOFTWARE (fc1)Compiled Mon 22-Jul-02 18:57 by miwangCisco WS-C2950-24 (RC32300) processor (revision C0) with 21039K bytes of memory.2950-24 starting...Base ethernet MAC Address: 0030.A35C.4165Xmodem file system is available.Initializing Flash...flashfs[0]: 1 files, 0 directoriesflashfs[0]: 0 orphaned files, 0 orphaned directoriesflashfs[0]: Total bytes: 64016384flashfs[0]: Bytes used: 3058048flashfs[0]: Bytes available: 60958336flashfs[0]: flashfs fsck took 1 seconds....done Initializing Flash.Boot Sector Filesystem (bs:) installed, fsid: 3Parameter Block Filesystem (pb:) installed, fsid: 4Loading "flash:/c2950-i6q4l2-mz.121-22.EA4.bin"...########################################################################## [OK] Restricted Rights LegendUse, duplication, or disclosure by the Government issubject to restrictions as set forth in subparagraph(c) of the Commercial Computer Software - RestrictedRights clause at FAR sec. 52.227-19 and subparagraph(c) (1) (ii) of the Rights in Technical Data and ComputerSoftware clause at DFARS sec. 252.227-7013.cisco Systems, Inc.West Tasman DriveSan Jose, California 95134-1706Cisco Internetwork Operating System SoftwareIOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(22)EA4, RELEASE SOFTWARE(fc1) Copyright (c) 1986-2005 by cisco Systems, Inc.Compiled Wed 18-May-05 22:31 by jharirbaCisco WS-C2950-24 (RC32300) processor (revision C0) with 21039K bytes of memory. Processor board ID FHK0610Z0WCRunning Standard ImageFastEthernet/IEEE 802.3 interface(s)63488K bytes of flash-simulated non-volatile configuration memory.Base ethernet MAC Address: 0030.A35C.4165Motherboard assembly number: 73-5781-09Power supply part number: 34-0965-01Motherboard serial number: FOC061004SZPower supply serial number: DAB0609127DModel revision number: C0Motherboard revision number: A0Model number: WS-C2950-24System serial number: FHK0610Z0WCCisco Internetwork Operating System SoftwareIOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(22)EA4, RELEASE SOFTWARE(fc1) Copyright (c) 1986-2005 by cisco Systems, Inc.Compiled Wed 18-May-05 22:31 by jharirbaPress RETURN to get started!%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch>enSwitch#show running-configBuilding configuration...Current configuration : 970 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Switch!ip name-server 0.0.0.0!!interface FastEthernet0/1!...!interface Vlan1no ip addressshutdown!!line con 0!line vty 0 4loginline vty 5 15login!!endSwitch#此时系统将重装bin文件11、重新显示配置内容,会发现原来的设置都没了。
