第一章绪论1.1 课题的来源、目的、意义该课题是从3栋教学楼刘金铁老师按两个人一组从毕业设计课题处随机抽取出的一个课题，零件（靠板）结构形式已用图纸表达。

该课题要求首先分析零件的工艺性然后做出工艺方案的确定，再确定模具的总体结构方案,进行有关工艺与设计的计算，最后确定模具的零部件结构，绘制出总装图和零件图。

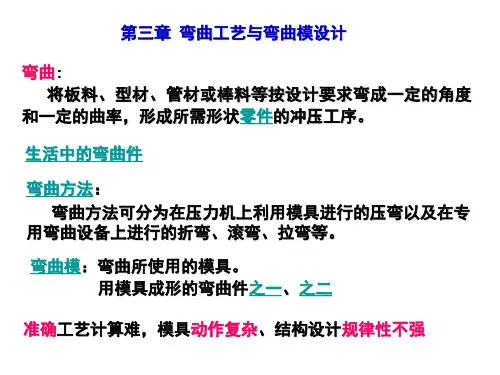

模具课程设计说明书——弯曲模课程设计学校：学院：专业：姓名：学号：指导教师：一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位；工人操作安全、方便；生产率高和废品率最低等。

弯曲工艺顺序应遵循的原则为：①先弯曲外角，后弯曲内角。

②前道工序弯曲变形必须有利于后续工序的可靠定位；并为后续工序的定位做好准备。

③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。

④小型复杂件宜采用工序集中的工艺，大型件宜采用工序分散的工艺。

⑤精度要求高的部位的弯曲宜采用单独工序弯曲，以便模具的调整与修正。

制订工艺方案时应进行多方案比较。

2.形状简单的弯曲件如V形、U形、Z形件等，可采用一次弯曲成形。

3.弯曲件展开尺寸计算。

（1）中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置，其位置与弯曲变形量大小有关，应按下式确定：P=r+kt式中 P----弯曲中性层的曲率半径；r----弯曲件内层的弯曲半径；t----材料厚度；k----中性层位移系数，板料可有表3-9查得，圆棒料由表3-10查得。

（2）弯曲件展开尺寸计算计算步骤：1）将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注，2）计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt，则圆弧部分弧长为： s=Pa式中 a----圆弧对应的中心角，以弧度表示。

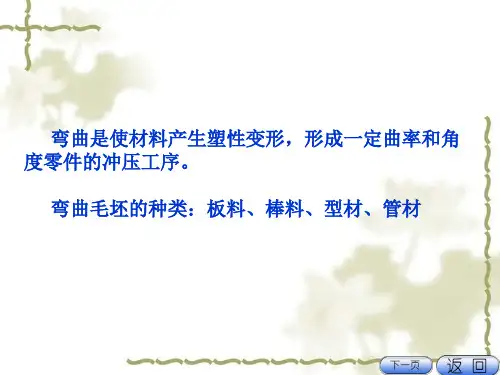

3）计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。

回弹的表现形式：1）弯曲回弹会使工件的圆角半径增大，即r2＞rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大，即a＞ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素：1．材料的力学性能。

2. 材料的相对弯曲半径r/t。

3. 弯曲制件的形状。

4. 模具间隙。

5. 校正程度。

弯曲板件时，凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径；Rp----凸模的圆角半径；a----工件的圆角半径r对弧长的中心角；ap----凸模的圆角半径rp所对弧长的中心角；t----毛坯的厚度；E----弯曲材料的弹性模量；A----弯曲材料的屈服点减小回弹的措施：1）在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹，在弯曲部位增加压筋连接带等结构。

V形弯曲件模具设计（一）零件工艺分析工件图为图1所示V形件，材料为Q235，料厚1.5mm。

大批量生产其工艺分析如下：图1弯曲工件图1.材料分析Q235为普通钢，属于软钢，具有良好的弯曲成形性能。

2.结构分析零件结构简单，弯曲成90度，对弯曲成形较为有利，可查得此材料允许的最小弯曲半径rmin =0.5t=0.75mm,而零件弯曲半径r=1mm>0.75mm，故不会弯裂。

另外零件上的孔位于弯曲变形之外，所以弯曲时孔不会变形，可以先冲孔后弯曲。

计算零件相对弯曲半径r/t=0.67<5，卸载后弯曲件圆角半径的变化可以不予考虑，而弯曲中心角发生了变化，采用校正弯曲来控制角度回弹。

3.精度分析零件上尺寸无公差要求，从公差表选取IT14，可满足普通弯曲和冲裁。

4.结论：由以上分析可知，该零件冲压工艺良好，可以冲裁和弯曲。

（二）工艺方案的确定零件为V形弯曲件，该零件的生产包括落料、冲孔和弯曲。

三个基本工序，可有以下四种工艺方案：方案一：先落料，后冲孔，再弯曲。

采用三套工序模生产。

方案二：落料—冲孔复合冲压，再弯曲。

采用复合模和单工序弯曲模生产。

方案三：冲孔—落料连续冲压，再弯曲。

采用连续模和单工序弯曲模生产。

方案四：冲孔落料弯曲，采用多工位级进模方案一模具结构简单，但需三道工序三副模具，生产效率较低。

方案二需两副模具，且用复合模生产的冲压件行位精度和尺寸精度保证，生产效率较高。

方案三也需两副模具，生产效率也很高，但零件的冲压精度稍差。

方案四需一副模具，可以冲裁和弯曲，同时采用了自动送料、自动检测、自动出件等自动化装置，操作安全，具有较高的劳动生产率。

通过对上述四种方案的综合分析比较，该件的冲压生产采用方案四为佳。

图2坯料展开图1.弯曲工艺计算（1）毛坯尺寸计算，对于r>0.5t有圆角半径的弯曲件，由于变薄不严重，按中性层展开的原理，坯料总长度应等于弯曲件直线部分和圆弧部分长度之和，可查得中性层位移系数x=0.28,所以坯料展开长度为Lz=48×2+270π（1+0.28）÷180=102.288≈102mm 由于零件宽度尺寸为40mm，故毛坯尺寸应为102mm×40mm。

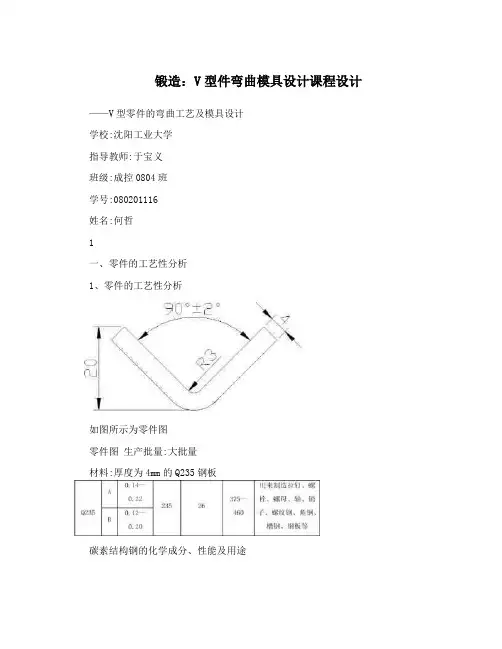

锻造：V型件弯曲模具设计课程设计——V型零件的弯曲工艺及模具设计学校:沈阳工业大学指导教师:于宝义班级:成控0804班学号:080201116姓名:何哲1一、零件的工艺性分析1、零件的工艺性分析如图所示为零件图零件图生产批量:大批量材料:厚度为4mm的Q235钢板碳素结构钢的化学成分、性能及用途部分碳素钢抗剪性能如上图可知碳素结构钢，其抗剪强度为310—380Mpa，抗拉强度为375—460Mpa，屈服强度为235Mpa，弹性模量为206000Mpa。

并会随着材质的厚度的增加而是其屈服值减少。

由于含碳适中，综合性能较好，强度、塑性等性能得到较好的配合，用途最广泛。

尺寸精度:该零件图上已经标出了零件的弯曲角度，零件的高度和零件的宽度，其余并未标准，属自由尺寸，可以按着IT13级确定工件的公差。

工件结构的形状:制件需要进行落料，弯曲两道基本工序，尺寸小。

结论:该制件可以进行冲压。

制件为大批量生产，应重视模具材料和结构的选择，保证模具的复杂程度和模具的寿命。

22、确定工艺方案各类模具结构及特点比较根据制件的工艺性分析，该弯曲件外形简单，精度要求不高，工件厚度4mm。

次工件可用一次单工序模弯曲，且定位精度易保证。

3二、冲压模具总体结构设计 1、模具类型的选择冲压工艺分析可知，采用单工序冲压，所以模具类型为单工序模。

2、操作与定位方式零件大批量生产，安排生产可采用手工送料方式能够达到批量生产，且能降低模具成本，因此采用手工送料方式。

零件尺寸较小，厚度较小，宜采用定位板定位。

3、卸料与出件方式因为工件料厚为4mm，相对较薄，卸料力不大，故可采用弹性料装置卸料三、冲压模具工艺与设计计算 1、弯曲工件毛坯尺寸计算相对弯曲半径为:R/t=3/4=0.75>0.5 其中R——弯曲半径(mm)t——材料厚度(mm) 由于相对弯曲半径大于0.5可见制件属于圆角半径较大的弯曲件，应该先求形变区中性层曲率半径β(mm)。

弯曲模具的结构设计是在弯曲工序确定后的基础上进行的，设计时应考虑弯曲件的形状、精度要求、材料性能以及生产批量等因素，下面分析常见各类型弯曲模的结构和特点。

一. V 形件弯曲模V 形件即为单角弯曲件，形状简单，能够一次弯曲成形。

这类形状的弯曲件可以用两种方法弯曲：一种是沿着工件弯曲角的角平分线方向弯曲，称为V 形弯曲；另一种是垂直于工件一条边的方向弯曲，称为 L 形弯曲。

1-顶杆；2定位钉；3-模柄； 4-凸模；5-凹模；6-下模座；3.4.1 有压料装置的V形件弯曲模V 形件弯曲模的基本结构如图 3.4.1 所示，图中弹簧顶杆 1 是为了防止压弯时板料偏移而采用的压料装置。

除了压料作用以外，它还起到了弯曲后顶出工件的作用。

这种模具结构简单，对材料厚度公差的要求不高，在压力机上安装调试也较方便。

而且工件在弯曲冲程终端得到校正，因此回弹较小，工件的平面度较好。

如果弯曲件精度要求不高，为简化模具结构，压料装置也可以省略不用。

图 3.4.2 所示为无压料装置的 V 形件弯曲模。

1-模柄；2-上模座；3-导柱、导套；4、7-定位板；5-下模座；6-凹模；7-凸模3.4.2 无压料装置的V形件弯曲模当弯曲相对宽度很大的细长 V 形件时，会产生明显的翘曲现象，这种情况下可以采用带侧板结构的弯曲模，以阻碍材料沿弯曲线方向的流动（见图3.4.3a ）；也可以改变弯曲凸、凹模形状，将翘曲量设计在与翘曲方向相反的方向上（见图 3.4.3b ）。

图3.4.3 减少弯曲件翘曲的模具结构L 形弯曲模常用于两直边相差较大的单角弯曲件，如图 3.4.4a 所示。

弯曲件的长边被夹紧在压料板和凸模之间，弯曲件过程中另一边竖立向上弯曲。

由于采用了定位销定位和压料装置，压弯过程中工件不易偏移。

但是，由于弯曲件竖边无法受到校正，因此工件存在回弹现象。

a〕1-凸模；2-凹模；3-定位销；4-压料板；5-挡块 b〕1-凸模；2-压料板 3-凹模；4-定位板；5-挡块图3.4.4 L形弯曲模图 3.4.4b 为带有校正作用的 L 形弯曲模，由于压弯时工件倾斜了一定的角度，下压的校正力可以作用于原先的竖边，从而减少了回弹。
