管道工基础知识

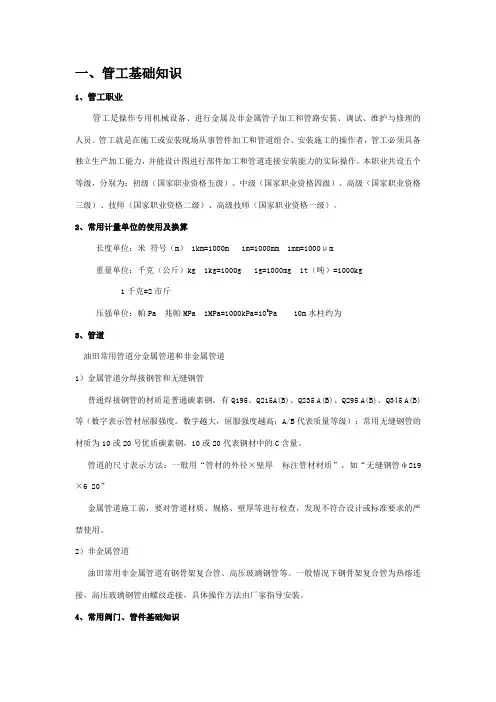

一、管工基础知识1、管工职业管工是操作专用机械设备、进行金属及非金属管子加工和管路安装、调试、维护与修理的人员。

管工就是在施工或安装现场从事管件加工和管道组合、安装施工的操作者，管工必须具备独立生产加工能力，并能设计图进行部件加工和管道连接安装能力的实际操作。

本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。

2、常用计量单位的使用及换算长度单位：米符号（m） 1km=1000m 1m=1000mm 1mm=1000μm重量单位：千克（公斤）kg 1kg=1000g 1g=1000mg 1t（吨）=1000kg1千克=2市斤压强单位：帕Pa 兆帕MPa 1MPa=1000kPa=106Pa 10m水柱约为3、管道油田常用管道分金属管道和非金属管道1）金属管道分焊接钢管和无缝钢管普通焊接钢管的材质是普通碳素钢，有Q195、Q215A(B)、Q235 A(B)、Q295 A(B)、Q345 A(B)等（数字表示管材屈服强度。

数字越大，屈服强度越高；A/B代表质量等级）；常用无缝钢管的材质为10或20号优质碳素钢，10或20代表钢材中的C含量。

管道的尺寸表示方法：一般用“管材的外径×壁厚标注管材材质”，如“无缝钢管φ219×6 20”金属管道施工前，要对管道材质、规格、壁厚等进行检查，发现不符合设计或标准要求的严禁使用。

2）非金属管道油田常用非金属管道有钢骨架复合管、高压玻璃钢管等。

一般情况下钢骨架复合管为热熔连接，高压玻璃钢管由螺纹连接，具体操作方法由厂家指导安装。

4、常用阀门、管件基础知识（1）阀门阀门的表示方法：（型号）―（压力等级）公称直径型号中，一般情况下以“Z”字开头的是闸阀，以“Q”字开头的是球阀，以“J”字开头的是截止阀，以“A”字开头的是安全阀，以“H”字开头的是止回阀；压力等级表示一般有16（有些情况为16C，“ C”代表阀体材质碳钢，如果是T则代表铜制或铜合金阀体）、25、40等，分别代表、 MPa 、4 MPa。

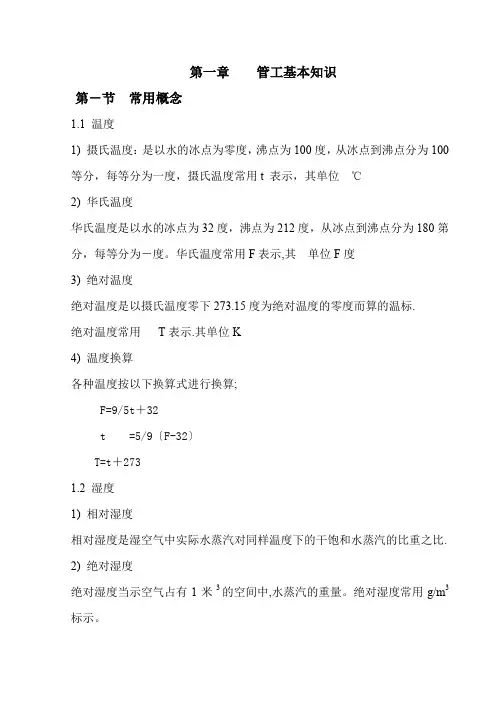

第一章管工基本知识第－节常用概念1.1 温度1) 摄氏温度：是以水的冰点为零度，沸点为100度，从冰点到沸点分为100等分，每等分为一度，摄氏温度常用t 表示，其单位℃2) 华氏温度华氏温度是以水的冰点为32度，沸点为212度，从冰点到沸点分为180第分，每等分为－度。

华氏温度常用F表示,其单位F度3) 绝对温度绝对温度是以摄氏温度零下273.15度为绝对温度的零度而算的温标.绝对温度常用T表示.其单位K4) 温度换算各种温度按以下换算式进行换算;F=9/5t＋32t =5/9〔F-32〕T=t＋2731.2 湿度1) 相对湿度相对湿度是湿空气中实际水蒸汽对同样温度下的干饱和水蒸汽的比重之比.2) 绝对湿度绝对湿度当示空气占有1米3的空间中,水蒸汽的重量。

绝对湿度常用g/m3标示。

1.3 比重比重是体积相同的物质之重量与水的重量相比。

比重常用单位是kg/m3或g/mm3比如；铁＝7.81.4 传热传热是指热量由高温物体传递给低温物体的现象。

热量总是要自发地从温度较高的部位传往温度低的部位，传热的基本方式有传导、对流和辐射三种。

1）传导传导也称导热,是指物体各部分没有相对位移,只通过各部分的直接接触而发生的能量传递现象。

也就是热量从物体的－部分传到另－部分，或从－个物体传到和它相接触的另－个物体。

－般来说，导热在固体.液体和气体中都可以产生,但是.单纯的导热只能在密实的固体中产生。

2）对流对流是靠流体〔气体或液体热〕的流动,把热量由-处传递到另-处的现象。

它只能在气体和液体中产生。

3）辐射辐射是不需要任何媒介,依靠物体表面发射可见和不可见的射线在空间传递能量的现象。

要产生辐射传热，物体之间必需是真空或气体。

在实际生产中，传热的三种基本方式经常综和在－起，单纯的－种传热方式是不存在的。

但任何传热过程并不－定会全部包括这三种基本方式，即使某－传热过程包括有三种基本方式，也有主次之分。

4）导热系数.导热系数是表;当沿着热流方向1m距离内,温度差为1℃时,在1小时内传过1m2截面的热量导热系数常用λ表示5）线膨胀系数物体温度每升高１℃，其长度增长部分与原长度的比值称为线膨胀系数。

管道工基础必学知识点
1. 管道工具的使用：学习并熟悉使用各种管道工具，如管子切割器、
弯管器、接管器、扳手等。

2. 管道常识：了解不同材质的管道，如PVC管、铸铁管、不锈钢管等
的特点和用途，并学习正确的安装方法。

3. 安装方法：学习各种管道的安装方法，包括水平和垂直安装，必要
时还需了解斜向安装的技巧和要点。

4. 接头和密封件的使用：了解各种类型的接头和密封件，并学习正确
的安装方法，以确保管道的连通性和密封性。

5. 管道的布局和设计：学习合理的管道布局和设计方法，考虑管道的
长度、坡度、支撑和固定等因素，以确保管道的稳定性和可靠性。

6. 管道的维护和检修：学习常见的管道故障和问题的排除方法，如堵塞、渗漏等，并学习常规的管道维护和检修技巧。

7. 安全知识：了解管道工作的安全操作规范和注意事项，学习避免危
险和事故的方法，如穿戴安全装备、使用安全工具等。

8. 工程图纸的阅读和解析：学习读懂和解析工程图纸，包括平面图、
剖面图、流程图等，以便正确理解和执行工程任务。

9. 国家相关法规和标准：了解国家相关的法规和标准，如安全生产法、建筑行业标准等，以确保工作的合规性和质量。

10. 团队合作和沟通技巧：学习团队合作和沟通技巧，与其他工人和相关部门保持良好的合作关系，确保工作的顺利进行。

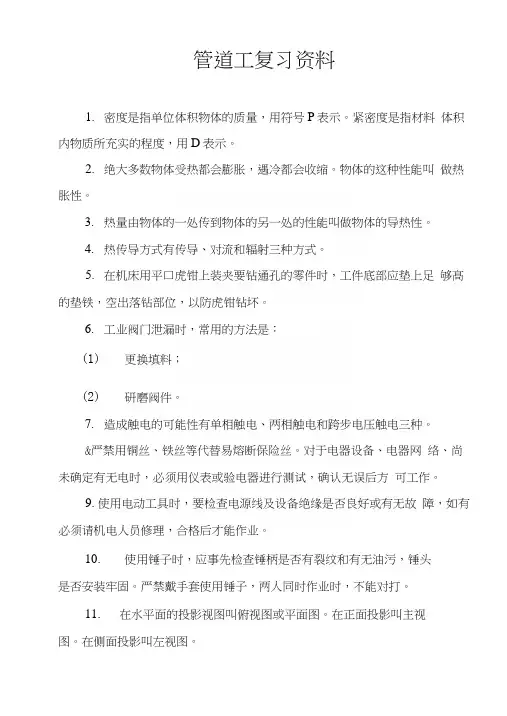

管道工复习资料1.密度是指单位体积物体的质量，用符号P表示。

紧密度是指材料体积内物质所充实的程度，用D表示。

2.绝大多数物体受热都会膨胀，遇冷都会收缩。

物体的这种性能叫做热胀性。

3.热量由物体的一处传到物体的另一处的性能叫做物体的导热性。

4.热传导方式有传导、对流和辐射三种方式。

5.在机床用平口虎钳上装夹要钻通孔的零件时，工件底部应垫上足够髙的垫铁，空出落钻部位，以防虎钳钻坏。

6.工业阀门泄漏时，常用的方法是：(1)更换填料；(2)研磨阀件。

7.造成触电的可能性有单相触电、两相触电和跨步电压触电三种。

&严禁用铜丝、铁丝等代替易熔断保险丝。

对于电器设备、电器网络、尚未确定有无电时，必须用仪表或验电器进行测试，确认无误后方可工作。

9.使用电动工具时，要检查电源线及设备绝缘是否良好或有无故障，如有必须请机电人员修理，合格后才能作业。

10.使用锤子时，应事先检查锤柄是否有裂纹和有无油污，锤头是否安装牢固。

严禁戴手套使用锤子，两人同时作业时，不能对打。

11.在水平面的投影视图叫俯视图或平面图。

在正面投影叫主视图。

在侧面投影叫左视图。

分别适用的管径是15〜50 mm 、25〜75 mm 、50〜100 mm. 75〜125 mm 、 100〜150 mm o19. 常用的试压泵有手动试压泵和电动试压泵两种，其特点是流量小、压力高。

20.金属材料的性能包括强度、硬度、塑性、韧性以及疲劳强度等指标。

21. 优质碳素钢供应时既保证力学性能，又保证化学成分，且钢中的磷、硫杂质较低，焊接性好，无缝钢管常用10钢、20钢制作。

22. 在钢中加入一种或几种特定元素，所获得的有特殊性能的钢称为合金钢，管道工程中常用的合金钢管有不锈钢管和低合金钢管。

23. 钢的热处理分为退火、正火、淬火、回火及表面热处理等五种基本方式。

12. 不允许将尺寸注成封闭尺寸，否则各段尺寸的误差积累和超过对总长尺寸的精度要求。

将机件的局部剖开向基本投影面投影所得的视图叫局部剖视 不可见轮廓线用虚线表示，不可见投影的轮廓线用双点划线 燃烧是可燃物质与氧或氧化剂剧烈化合而放出光和热的化学 管子钳由活动钳口、套夹、螺母、弹簧、手柄等部分组成。

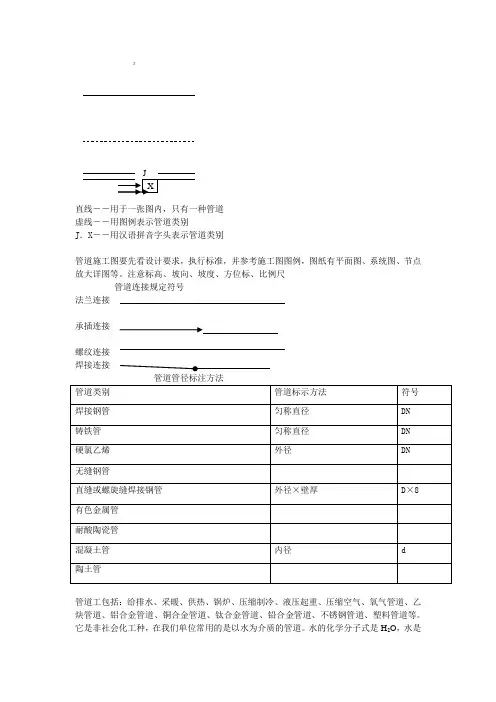

２直线――用于一张图内，只有一种管道 虚线――用图例表示管道类别J ．X ――用汉语拼音字头表示管道类别管道施工图要先看设计要求，执行标准，并参考施工图图例，图纸有平面图、系统图、节点放大详图等。

注意标高、坡向、坡度、方位标、比例尺 管道连接规定符号 法兰连接承插连接螺纹连接 焊接连接管道工包括：给排水、采暖、供热、锅炉、压缩制冷、液压起重、压缩空气、氧气管道、乙炔管道、铝合金管道、铜合金管道、钛合金管道、铅合金管道、不锈钢管道、塑料管道等。

它是非社会化工种，在我们单位常用的是以水为介质的管道。

水的化学分子式是H 2O ，水是很特殊的流体，在4℃时密度最大，在4以下时，冷胀热缩，在4以上时，热胀冷缩。

水在加热的过程中会产生很多的气体。

水有三态，即液体、固体、气体。

了解管子：管子分：钢管、铸铁管、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管八种钢管分焊接钢管和无缝钢管焊接钢管分镀锌管和不镀锌管无缝钢管按制造方法来分有热扎管和冷扎管两类按用途分有一般无缝钢管和专用无缝钢管，如铁炉用20#钢的专用无缝钢管热扎管常用于管径757mm的工程，如高压高温管道，一般无缝钢管用于低工业管道管子的厚度是以工作压力决定的，焊接钢管的规格，下表中为不镀锌钢管的理论重量，以上表格不包括加厚钢管１英尺＝１２英寸１英寸＝８英分１英寸≈２５。

４ｍｍ１英尺≈３０．５ｃｍ１／２英寸＝４英分３／４英寸＝６英分５／４英寸＝１英寸２英分３／２英寸＝１英寸半英分新型复合塑料管及复合管材常用种类PVC硬管聚氯乙烯管PVC硬排水管软管轻型聚丙乙烯管PPR重型聚乙烯管PE工程塑料ABS管耐酸酚醛塑料管硬聚氯乙烯给水管此管用于输送温度低于45°C以下室内外给水，承受压力与温度有关系。

0～25°≤1.0Mpa 25°～35°≤0.8Mpa 35°～45°≤0.63Mpa连接方式有：胶粘、承插、密封圈承插连接软聚氯乙烯管此管为流体输送用管材和电器套管两种，内径3－10mm的管材，工作压力为0.25Mpa，内径为12－50mm的管材，工作压力为0.2MpaUPVC硬聚氯乙烯排水管常用规格有：40×2.0 50×2.0 75×2.3 110×3.2 160×4.0 200×4.4排水管材还有：①UPVC实壁内螺旋消声排水管②UPVC空壁螺旋消声排水管③UPVC双壁波纹管CPVC氯化聚乙烯管特征：耐热、耐老化、耐化学腐蚀、耐紫外线、价格高主要适用于热水管、废水管、污水管聚丙乙烯管PPR可分三种：P P－H(Ⅰ型)均聚聚丙烯PP－B(Ⅱ型)嵌段公聚聚丙烯PP－R(Ⅲ型)无规共聚聚丙烯常温下压力，Ⅰ型为0.4Mpa Ⅱ型为0.6Mpa Ⅲ型为0.8Mpa,目前应用广泛的是Ⅲ型，又称Ⅲ型聚丙烯，其特点是节能保温效果好，水温可输送95°C，导热系数是钢管的1∕200，耐腐蚀、寿命长、其缺点是硬度低，5°C以下有一定的脆性，线膨胀系数大，长期受紫外线照射易老化。

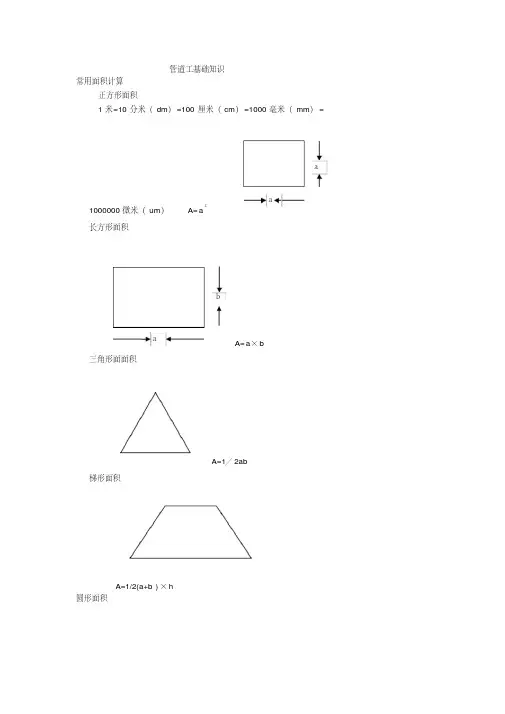

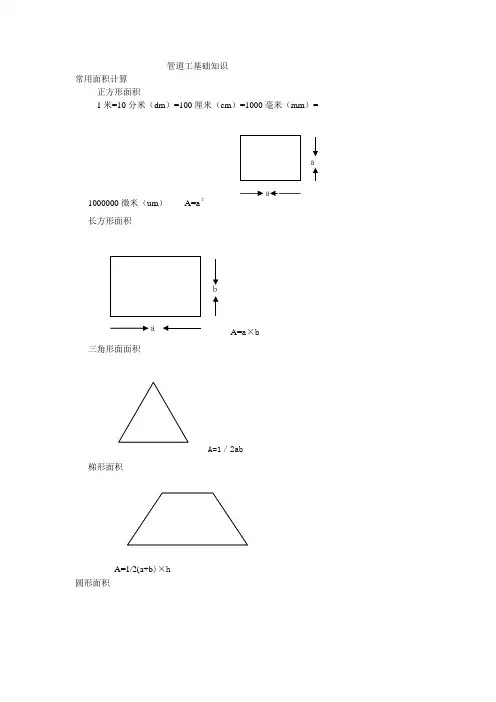

管道工基础知识常用面积计算正方形面积1 米=10 分米（dm ）=100 厘米（cm ）=1000 毫米（mm ）=1000000 微米（um ）A=a ２长方形面积三角形面面积A=a×bA=1／2ab梯形面积圆形面积A=1/2(a+b )×hA=∏r2=1/4∏d2常用体积计算1 立方米（m3）=103立方分米（dm3）=106立方厘米（cm3）=109立方毫米（mm3）正方形体积V=a3a－正方形边长长方形体积V=abh a－长方形长边b－长方形短边h－长方形高圆柱体体积V=∏r2h r－圆柱体底面积半径h－圆柱体高球体体积V=4/3∏r3=1/6∏d3r－球半径d－球直径管道施工工程图例X直线――用于一张图内，只有一种管道虚线――用图例表示管道类别J．X――用汉语拼音字头表示管道类别管道施工图要先看设计要求，执行标准，并参考施工图图例，图纸有平面图、系统图、节点放大详图等。

注意标高、坡向、坡度、方位标、比例尺管道连接规定符号法兰连接承插连接螺纹连接焊接连接管道管径标注方法管道工包括：给排水、采暖、供热、锅炉、压缩制冷、液压起重、压缩空气、氧气管道、乙炔管道、铝合金管道、铜合金管道、钛合金管道、铅合金管道、不锈钢管道、塑料管道等。

它是非社会化工种，在我们单位常用的是以水为介质的管道。

水的化学分子式是H2O，水是很特殊的流体，在4℃时密度最大，在 4 以下时，冷胀热缩，在 4 以上时，热胀冷缩。

水在加热的过程中会产生很多的气体。

水有三态，即液体、固体、气体。

了解管子：管子分：钢管、铸铁管、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管八种钢管分焊接钢管和无缝钢管焊接钢管分镀锌管和不镀锌管无缝钢管按制造方法来分有热扎管和冷扎管两类按用途分有一般无缝钢管和专用无缝钢管，如铁炉用 20#钢的专用无缝钢管热扎管常用于管径 757mm 的工程，如高压高温管道，一般无缝钢管用于低工业管道管子的厚度是以工作压力决定的，焊接钢管的规格，下表中为不镀锌钢管的理论重量，以上表格不包括加厚钢管１英尺＝１２英寸１英寸＝８英分１英寸≈２５。

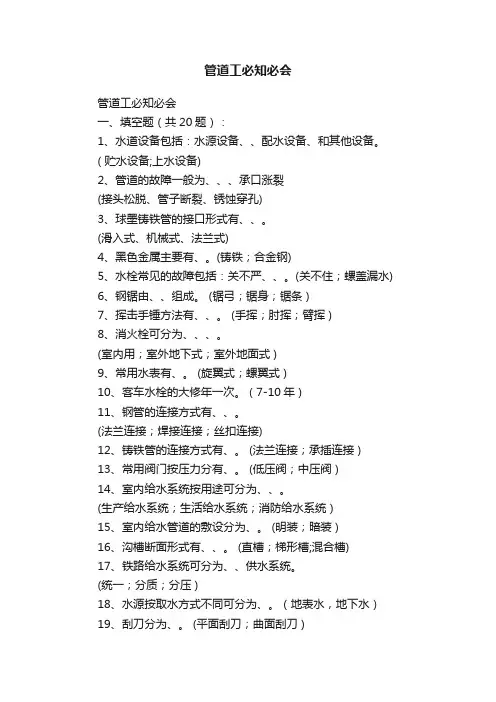

管道工必知必会管道工必知必会一、填空题（共20题）：1、水道设备包括：水源设备、、配水设备、和其他设备。

( 贮水设备;上水设备)2、管道的故障一般为、、、承口涨裂(接头松脱、管子断裂、锈蚀穿孔)3、球墨铸铁管的接口形式有、、。

(滑入式、机械式、法兰式)4、黑色金属主要有、。

(铸铁；合金钢)5、水栓常见的故障包括：关不严、、。

(关不住；螺盖漏水)6、钢锯由、、组成。

(锯弓；锯身；锯条 )7、挥击手锤方法有、、。

(手挥；肘挥；臂挥 )8、消火栓可分为、、、。

(室内用；室外地下式；室外地面式 )9、常用水表有、。

(旋翼式；螺翼式 )10、客车水栓的大修年一次。

( 7-10年 )11、钢管的连接方式有、、。

(法兰连接；焊接连接；丝扣连接)12、铸铁管的连接方式有、。

(法兰连接；承插连接 )13、常用阀门按压力分有、。

(低压阀；中压阀 )14、室内给水系统按用途可分为、、。

(生产给水系统；生活给水系统；消防给水系统 )15、室内给水管道的敷设分为、。

(明装；暗装 )16、沟槽断面形式有、、。

(直槽；梯形槽;混合槽)17、铁路给水系统可分为、、供水系统。

(统一；分质；分压 )18、水源按取水方式不同可分为、。

（地表水，地下水）19、刮刀分为、。

(平面刮刀；曲面刮刀 )20、气压水管的工作压力一般分为、、。

（0.6Mpa；1.0Mpa；1.6Mpa )二、单选题（共30题）：1、直线管段每隔（）米处设置水道标。

100；300；500；1000 正确答案（C ）2、室内外重力管道一般宜标注（）标高。

管顶；管中心；管内底；管外底正确答案（C ）3、选用螺栓或螺柱时，其直径按法兰规格比螺栓孔小（）ｍｍ。

1-2；2-3；3-4；4-5 正确答案（B）4、选择螺杆长度时，应在法兰紧固后使螺杆突出螺母外部的长度不大于（）倍螺距。

1；2；3；4；正确答案（B ）5 、割管时每转动（）圈需进刀一次。

1-2；2-3；3-4；4-5 正确答案（A ）6、加工口径为40毫米以下的钢管螺纹应该分（）次加工。

第一章管工基本知识第－节常用概念1.1 温度1) 摄氏温度：是以水的冰点为零度，沸点为100度，从冰点到沸点分为100等分，每等分为一度，摄氏温度常用t 表示，其单位℃2) 华氏温度华氏温度是以水的冰点为32度，沸点为212度，从冰点到沸点分为180第分，每等分为－度。

华氏温度常用F表示,其单位F度3) 绝对温度绝对温度是以摄氏温度零下273.15度为绝对温度的零度而算的温标.绝对温度常用T表示.其单位K4) 温度换算各种温度按以下换算式进行换算;F=9/5t＋32t =5/9〔F-32〕T=t＋2731.2 湿度1) 相对湿度相对湿度是湿空气中实际水蒸汽对同样温度下的干饱和水蒸汽的比重之比.2) 绝对湿度绝对湿度当示空气占有1米3的空间中,水蒸汽的重量。

绝对湿度常用g/m3标示。

1.3 比重比重是体积相同的物质之重量与水的重量相比。

比重常用单位是kg/m3或g/mm3比如；铁＝7.81.4 传热传热是指热量由高温物体传递给低温物体的现象。

热量总是要自发地从温度较高的部位传往温度低的部位，传热的基本方式有传导、对流和辐射三种。

1）传导传导也称导热,是指物体各部分没有相对位移,只通过各部分的直接接触而发生的能量传递现象。

也就是热量从物体的－部分传到另－部分，或从－个物体传到和它相接触的另－个物体。

－般来说，导热在固体.液体和气体中都可以产生,但是.单纯的导热只能在密实的固体中产生。

2）对流对流是靠流体〔气体或液体热〕的流动,把热量由-处传递到另-处的现象。

它只能在气体和液体中产生。

3）辐射辐射是不需要任何媒介,依靠物体表面发射可见和不可见的射线在空间传递能量的现象。

要产生辐射传热，物体之间必需是真空或气体。

在实际生产中，传热的三种基本方式经常综和在－起，单纯的－种传热方式是不存在的。

但任何传热过程并不－定会全部包括这三种基本方式，即使某－传热过程包括有三种基本方式，也有主次之分。

4）导热系数.导热系数是表;当沿着热流方向1m距离内,温度差为1℃时,在1小时内传过1m2截面的热量导热系数常用λ表示5）线膨胀系数物体温度每升高１℃，其长度增长部分与原长度的比值称为线膨胀系数。

管工实训知识点在进行管工实训时，我们需要掌握一些基本的知识点和技巧。

在本文中，我将为大家介绍一些关键的知识点，以帮助大家更好地理解和掌握这些技能。

1.管道材料的选择在进行管工实训时，我们需要了解不同材料的特性和适用范围，以便根据具体需求选择合适的管道材料。

常见的管道材料包括金属管、塑料管和复合管等。

金属管具有较高的耐压能力，适用于承受较大压力和温度的场所；塑料管具有良好的耐腐蚀性和绝缘性能，适用于输送一些特殊介质；复合管则具有金属管和塑料管的优点，适用于各种场合。

2.管道安装和连接管道的安装和连接是管工实训中非常重要的一环。

在安装管道时，首先需要进行位置的测量和标注，然后按照设计要求和布局图进行管道的布置。

在连接管道时，常见的连接方式有螺纹连接、焊接连接和卡箍连接等。

不同的连接方式适用于不同的管道材料和工作环境，需要根据具体情况进行选择。

3.管道的维护和修理在管工实训中，我们还需要了解管道的维护和修理方法。

首先，定期检查管道的工作状态，包括检查是否有渗漏、堵塞或腐蚀等问题。

对于出现问题的管道，需要及时修理和更换。

修理管道时，可以使用一些常见的工具和材料，如扳手、管钳、密封胶等。

对于较大的损坏或故障，可能需要专业人员进行修复。

4.安全和环保意识在进行管工实训时，安全和环保意识是非常重要的。

我们需要了解和掌握相关的安全规范和操作规程，如佩戴防护用具、合理使用工具、遵守操作规程等。

同时，我们也需要关注管道工作过程中的环境保护，如合理处理废弃材料和污水等。

5.管道的清洁和保养管道的清洁和保养是管工实训的重要内容之一。

定期清洁管道可以避免堵塞和腐蚀等问题的发生。

清洁管道时，可以使用一些常见的清洗工具，如管道刷、水枪等。

另外，我们还需要注意管道的保养，如定期润滑和检查管道及配件的工作状态。

总结起来，管工实训中的知识点包括管道材料选择、管道安装和连接、管道的维护和修理、安全和环保意识以及管道的清洁和保养等。

通过掌握这些知识点，我们可以更好地进行管道工作，并且保证工作的质量和安全。

第一章、概述一、给水系统包括：取水、净水、输配水工程。

二、给水工程任务：保持管网输入畅通、输送的水质稳定，按经济合理的方案输配水，确保用水户对水量、水压、水质的要求。

三、保证用水户的水压和调节水量的方法有：设置水塔或高位水池或加压泵房。

四、支管和干管相接处，应在支管上设阀门。

五、设置管道排气阀的作用。

( 1 )、减水输配水进程中水头损失(气压压缩过水断面) 。

( 2 )、避免发生水锤事故。

( 3 )、管道验收时，管内空气排不完，压力难以稳住，试压结果失真。

六、管道排气阀设置在高程高的地方。

七、设置排水节点的作用。

( 1 )、冲洗的作用。

( 2 )、管道维修时，能把管内存水放空。

八、排水节点设置于管道最低点。

九、给水网的布置。

( 1 )、枝状优缺点：管道短、投资省。

( 2 )环状。

优缺点：管道长、投资多、平衡水压、易维修(停水范围小)。

有经济条件理当选择环状。

十、流量 Q=WV 单位：米³W:过水断面单位：米² W=π ×( D/2 )²水压： 5m 水程高/cm ²=500 cm×1 cm²/cm²=500 cm³/cm ²=0.5 公斤/ cm²十一、根据有关理论和实验分析，沿程水头损失的计算公式为：hr=λ×(L/d) ×(V ²/2g)式中： hr-- 管段的沿程水头损失， m;L—管段长度， m;d —管段直径， m;V—断面的平均流速， m/s;λ—沿程阻力系数。

上述公式为达西( Darcy )公式，它说明沿程水头损失与流速水头 V2/2g 成正比，与流动长度 L 成正比，与管径 d 成反比，沿程阻力系数为比例系数。

输配水管道是城市供水系统的重要组成部分，其造价占全部供水系统的 3/5—4/5，而管材又是构成造价的主要因素。

因此，如何恰当地选用管材，使其既能满足使用方面的安全可靠性，。
