管道工基础知识共22页

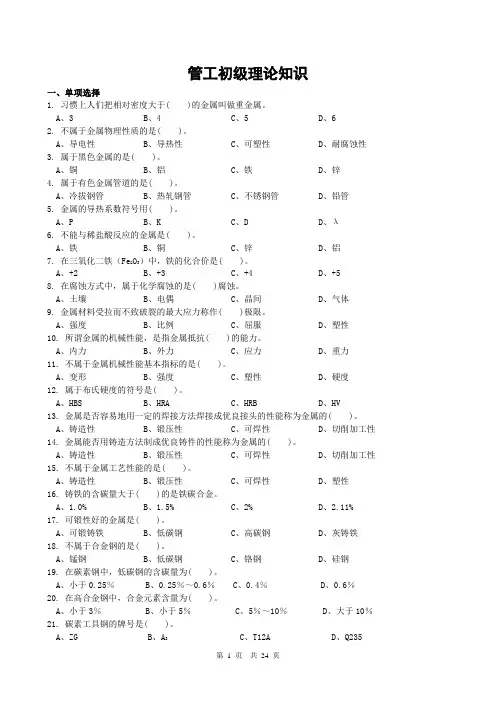

管工初级理论知识一、单项选择1. 习惯上人们把相对密度大于( )的金属叫做重金属。

A、3B、4C、5D、62. 不属于金属物理性质的是( )。

A、导电性B、导热性C、可塑性D、耐腐蚀性3. 属于黑色金属的是( )。

A、铜B、铝C、铁D、锌4. 属于有色金属管道的是( )。

A、冷拔钢管B、热轧钢管C、不锈钢管D、铅管5. 金属的导热系数符号用( )。

A、PB、KC、DD、λ6. 不能与稀盐酸反应的金属是( )。

A、铁B、铜C、锌D、铝7. 在三氧化二铁（Fe2O3）中，铁的化合价是( )。

A、+2B、+3C、+4D、+58. 在腐蚀方式中，属于化学腐蚀的是( )腐蚀。

A、土壤B、电偶C、晶间D、气体9. 金属材料受拉而不致破裂的最大应力称作( )极限。

A、强度B、比例C、屈服D、塑性10. 所谓金属的机械性能，是指金属抵抗( )的能力。

A、内力B、外力C、应力D、重力11. 不属于金属机械性能基本指标的是( )。

A、变形B、强度C、塑性D、硬度12. 属于布氏硬度的符号是( )。

A、HBSB、HRAC、HRBD、HV13. 金属是否容易地用一定的焊接方法焊接成优良接头的性能称为金属的( )。

A、铸造性B、锻压性C、可焊性D、切削加工性14. 金属能否用铸造方法制成优良铸件的性能称为金属的( )。

A、铸造性B、锻压性C、可焊性D、切削加工性15. 不属于金属工艺性能的是( )。

A、铸造性B、锻压性C、可焊性D、塑性16. 铸铁的含碳量大于( )的是铁碳合金。

A、1.0%B、1.5%C、2%D、2.11%17. 可锻性好的金属是( )。

A、可锻铸铁B、低碳钢C、高碳钢D、灰铸铁18. 不属于合金钢的是( )。

A、锰钢B、低碳钢C、铬钢D、硅钢19. 在碳素钢中，低碳钢的含碳量为( )。

A、小于0.25％B、0.25％～0.6％C、0.4％D、0.6％20. 在高合金钢中，合金元素含量为( )。

A、小于3％B、小于5％C、5％～10％D、大于10％21. 碳素工具钢的牌号是( )。

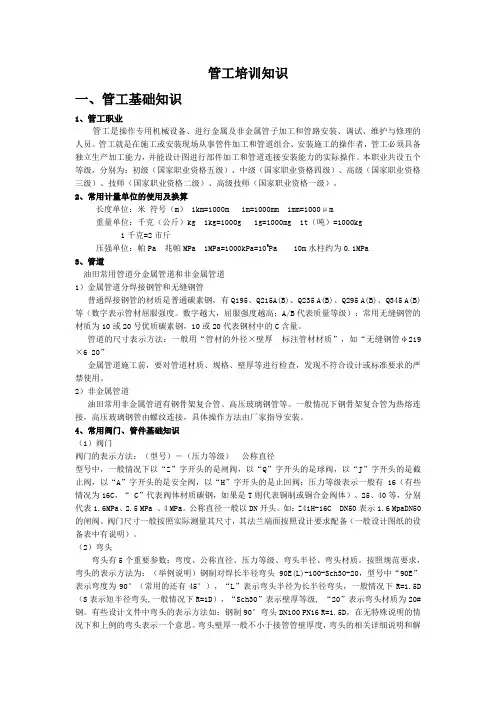

管工培训知识一、管工基础知识1、管工职业管工是操作专用机械设备、进行金属及非金属管子加工和管路安装、调试、维护与修理的人员。

管工就是在施工或安装现场从事管件加工和管道组合、安装施工的操作者，管工必须具备独立生产加工能力，并能设计图进行部件加工和管道连接安装能力的实际操作。

本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。

2、常用计量单位的使用及换算长度单位：米符号（m） 1km=1000m 1m=1000mm 1mm=1000μm重量单位：千克（公斤）kg 1kg=1000g 1g=1000mg 1t（吨）=1000kg1千克=2市斤压强单位：帕Pa 兆帕MPa 1MPa=1000kPa=106Pa 10m水柱约为0.1MPa3、管道油田常用管道分金属管道和非金属管道1）金属管道分焊接钢管和无缝钢管普通焊接钢管的材质是普通碳素钢，有Q195、Q215A(B)、Q235 A(B)、Q295 A(B)、Q345 A(B)等（数字表示管材屈服强度。

数字越大，屈服强度越高；A/B代表质量等级）；常用无缝钢管的材质为10或20号优质碳素钢，10或20代表钢材中的C含量。

管道的尺寸表示方法：一般用“管材的外径×壁厚标注管材材质”，如“无缝钢管φ219×6 20”金属管道施工前，要对管道材质、规格、壁厚等进行检查，发现不符合设计或标准要求的严禁使用。

2）非金属管道油田常用非金属管道有钢骨架复合管、高压玻璃钢管等。

一般情况下钢骨架复合管为热熔连接，高压玻璃钢管由螺纹连接，具体操作方法由厂家指导安装。

4、常用阀门、管件基础知识（1）阀门阀门的表示方法：（型号）―（压力等级）公称直径型号中，一般情况下以“Z”字开头的是闸阀，以“Q”字开头的是球阀，以“J”字开头的是截止阀，以“A”字开头的是安全阀，以“H”字开头的是止回阀；压力等级表示一般有16（有些情况为16C，“ C”代表阀体材质碳钢，如果是T则代表铜制或铜合金阀体）、25、40等，分别代表1.6MPa、2.5 MPa 、4 MPa。

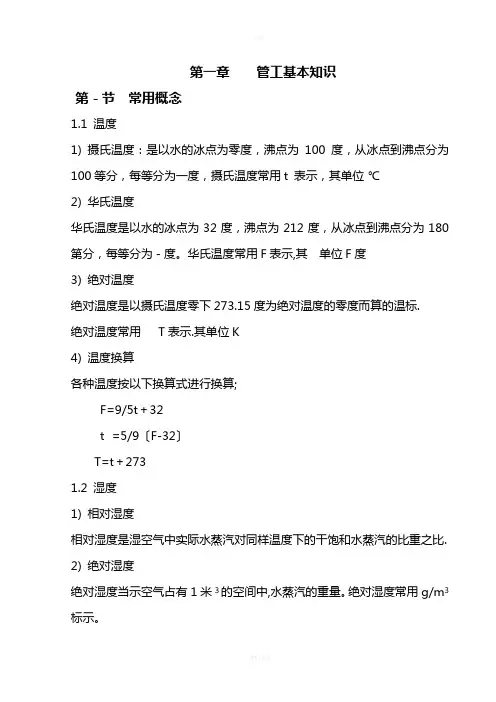

第一章管工基本知识第－节常用概念1.1 温度1) 摄氏温度：是以水的冰点为零度，沸点为100度，从冰点到沸点分为100等分，每等分为一度，摄氏温度常用t 表示，其单位℃2) 华氏温度华氏温度是以水的冰点为32度，沸点为212度，从冰点到沸点分为180第分，每等分为－度。

华氏温度常用F表示,其单位F度3) 绝对温度绝对温度是以摄氏温度零下273.15度为绝对温度的零度而算的温标.绝对温度常用T表示.其单位K4) 温度换算各种温度按以下换算式进行换算;F=9/5t＋32t =5/9〔F-32〕T=t＋2731.2 湿度1) 相对湿度相对湿度是湿空气中实际水蒸汽对同样温度下的干饱和水蒸汽的比重之比.2) 绝对湿度绝对湿度当示空气占有1米3的空间中,水蒸汽的重量。

绝对湿度常用g/m3标示。

1.3 比重比重是体积相同的物质之重量与水的重量相比。

比重常用单位是kg/m3或g/mm3比如；铁＝7.81.4 传热传热是指热量由高温物体传递给低温物体的现象。

热量总是要自发地从温度较高的部位传往温度低的部位，传热的基本方式有传导、对流和辐射三种。

1）传导传导也称导热,是指物体各部分没有相对位移,只通过各部分的直接接触而发生的能量传递现象。

也就是热量从物体的－部分传到另－部分，或从－个物体传到和它相接触的另－个物体。

－般来说，导热在固体.液体和气体中都可以产生,但是.单纯的导热只能在密实的固体中产生。

2）对流对流是靠流体〔气体或液体热〕的流动,把热量由-处传递到另-处的现象。

它只能在气体和液体中产生。

3）辐射辐射是不需要任何媒介,依靠物体表面发射可见和不可见的射线在空间传递能量的现象。

要产生辐射传热，物体之间必需是真空或气体。

在实际生产中，传热的三种基本方式经常综和在－起，单纯的－种传热方式是不存在的。

但任何传热过程并不－定会全部包括这三种基本方式，即使某－传热过程包括有三种基本方式，也有主次之分。

4）导热系数.导热系数是表;当沿着热流方向1m距离内,温度差为1℃时,在1小时内传过1m2截面的热量导热系数常用λ表示5）线膨胀系数物体温度每升高１℃，其长度增长部分与原长度的比值称为线膨胀系数。

管道工基础知识 常用面积计算 正方形面积1米=10分米（dm ）=100厘米（cm ）=1000毫米（mm ）=1000000微米（um ） A=a ２长方形面积A=a ×b三角形面面积A=1／2ab梯形面积A=1/2(a+b )×h 圆形面积A=∏r 2 =1/4∏d 2常用体积计算1立方米（m 3）=103立方分米（dm 3）=106立方厘米（cm 3）=109立方毫米（mm 3） 正方形体积 V=a 3 a －正方形边长 长方形体积V=abh a －长方形长边 b －长方形短边 h －长方形高 圆柱体体积V=∏r 2h r －圆柱体底面积半径 h －圆柱体高 球体体积V=4/3∏r 3 =1/6∏d 3 r －球半径 d －球直径管道施工工程图例直线――用于一张图内，只有一种管道 虚线――用图例表示管道类别J ．X ――用汉语拼音字头表示管道类别管道施工图要先看设计要求，执行标准，并参考施工图图例，图纸有平面图、系统图、节点放大详图等。

注意标高、坡向、坡度、方位标、比例尺 管道连接规定符号 法兰连接承插连接螺纹连接 焊接连接管道管径标注方法管道工包括：给排水、采暖、供热、锅炉、压缩制冷、液压起重、压缩空气、氧气管道、乙炔管道、铝合金管道、铜合金管道、钛合金管道、铅合金管道、不锈钢管道、塑料管道等。

它是非社会化工种，在我们单位常用的是以水为介质的管道。

水的化学分子式是H2O，水是很特殊的流体，在4℃时密度最大，在4以下时，冷胀热缩，在4以上时，热胀冷缩。

水在加热的过程中会产生很多的气体。

水有三态，即液体、固体、气体。

了解管子：管子分：钢管、铸铁管、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管八种钢管分焊接钢管和无缝钢管焊接钢管分镀锌管和不镀锌管无缝钢管按制造方法来分有热扎管和冷扎管两类按用途分有一般无缝钢管和专用无缝钢管，如铁炉用20#钢的专用无缝钢管热扎管常用于管径757mm的工程，如高压高温管道，一般无缝钢管用于低工业管道管子的厚度是以工作压力决定的，焊接钢管的规格，下表中为不镀锌钢管的理论重量，镀锌钢管的理论重量需加3％～6﹪以上表格不包括加厚钢管１英尺≈３０．５ｃｍ１／２英寸＝４英分３／４英寸＝６英分５／４英寸＝１英寸２英分３／２英寸＝１英寸半英分新型复合塑料管及复合管材常用种类PVC硬管聚氯乙烯管PVC硬排水管软管轻型聚丙乙烯管PPR重型聚乙烯管PE工程塑料ABS管耐酸酚醛塑料管硬聚氯乙烯给水管此管用于输送温度低于45°C以下室内外给水，承受压力与温度有关系。

第一章管工基本知识第－节常用概念温度1) 摄氏温度：是以水的冰点为零度，沸点为100度，从冰点到沸点分为100等分，每等分为一度，摄氏温度常用t 表示，其单位℃2) 华氏温度华氏温度是以水的冰点为32度，沸点为212度，从冰点到沸点分为180第分，每等分为－度。

华氏温度常用F表示,其单位F度3) 绝对温度绝对温度是以摄氏温度零下度为绝对温度的零度而算的温标.绝对温度常用T表示.其单位K4) 温度换算各种温度按以下换算式进行换算;F=9/5t＋32t =5/9〔F-32〕T=t＋273湿度1) 相对湿度相对湿度是湿空气中实际水蒸汽对同样温度下的干饱和水蒸汽的比重之比.2) 绝对湿度绝对湿度当示空气占有1米3的空间中,水蒸汽的重量。

绝对湿度常用g/m3标示。

比重比重是体积相同的物质之重量与水的重量相比。

比重常用单位是kg/m3或g/mm3比如；铁＝传热传热是指热量由高温物体传递给低温物体的现象。

热量总是要自发地从温度较高的部位传往温度低的部位，传热的基本方式有传导、对流和辐射三种。

1）传导传导也称导热,是指物体各部分没有相对位移,只通过各部分的直接接触而发生的能量传递现象。

也就是热量从物体的－部分传到另－部分，或从－个物体传到和它相接触的另－个物体。

－般来说，导热在固体.液体和气体中都可以产生,但是.单纯的导热只能在密实的固体中产生。

2）对流对流是靠流体〔气体或液体热〕的流动,把热量由-处传递到另-处的现象。

它只能在气体和液体中产生。

3）辐射辐射是不需要任何媒介,依靠物体表面发射可见和不可见的射线在空间传递能量的现象。

要产生辐射传热，物体之间必需是真空或气体。

在实际生产中，传热的三种基本方式经常综和在－起，单纯的－种传热方式是不存在的。

但任何传热过程并不－定会全部包括这三种基本方式，即使某－传热过程包括有三种基本方式，也有主次之分。

4）导热系数.导热系数是表;当沿着热流方向1m距离内,温度差为1℃时,在1小时内传过1m2截面的热量导热系数常用λ表示5）线膨胀系数物体温度每升高１℃，其长度增长部分与原长度的比值称为线膨胀系数。
