(完整版)管道工基础知识

一、管工基础知识1、管工职业管工是操作专用机械设备、进行金属及非金属管子加工和管路安装、调试、维护与修理的人员。

管工就是在施工或安装现场从事管件加工和管道组合、安装施工的操作者，管工必须具备独立生产加工能力，并能设计图进行部件加工和管道连接安装能力的实际操作。

本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。

2、常用计量单位的使用及换算长度单位：米符号（m） 1km=1000m 1m=1000mm 1mm=1000μm重量单位：千克（公斤）kg 1kg=1000g 1g=1000mg 1t（吨）=1000kg1千克=2市斤压强单位：帕Pa 兆帕MPa 1MPa=1000kPa=106Pa 10m水柱约为3、管道油田常用管道分金属管道和非金属管道1）金属管道分焊接钢管和无缝钢管普通焊接钢管的材质是普通碳素钢，有Q195、Q215A(B)、Q235 A(B)、Q295 A(B)、Q345 A(B)等（数字表示管材屈服强度。

数字越大，屈服强度越高；A/B代表质量等级）；常用无缝钢管的材质为10或20号优质碳素钢，10或20代表钢材中的C含量。

管道的尺寸表示方法：一般用“管材的外径×壁厚标注管材材质”，如“无缝钢管φ219×6 20”金属管道施工前，要对管道材质、规格、壁厚等进行检查，发现不符合设计或标准要求的严禁使用。

2）非金属管道油田常用非金属管道有钢骨架复合管、高压玻璃钢管等。

一般情况下钢骨架复合管为热熔连接，高压玻璃钢管由螺纹连接，具体操作方法由厂家指导安装。

4、常用阀门、管件基础知识（1）阀门阀门的表示方法：（型号）―（压力等级）公称直径型号中，一般情况下以“Z”字开头的是闸阀，以“Q”字开头的是球阀，以“J”字开头的是截止阀，以“A”字开头的是安全阀，以“H”字开头的是止回阀；压力等级表示一般有16（有些情况为16C，“ C”代表阀体材质碳钢，如果是T则代表铜制或铜合金阀体）、25、40等，分别代表、 MPa 、4 MPa。

第一章管工基本知识第－节常用概念1.1 温度1) 摄氏温度：是以水的冰点为零度，沸点为100度，从冰点到沸点分为100等分，每等分为一度，摄氏温度常用t 表示，其单位℃2) 华氏温度华氏温度是以水的冰点为32度，沸点为212度，从冰点到沸点分为180第分，每等分为－度。

华氏温度常用F表示,其单位F度3) 绝对温度绝对温度是以摄氏温度零下273.15度为绝对温度的零度而算的温标.绝对温度常用T表示.其单位K4) 温度换算各种温度按以下换算式进行换算;F=9/5t＋32t =5/9〔F-32〕T=t＋2731.2 湿度1) 相对湿度相对湿度是湿空气中实际水蒸汽对同样温度下的干饱和水蒸汽的比重之比.2) 绝对湿度绝对湿度当示空气占有1米3的空间中,水蒸汽的重量。

绝对湿度常用g/m3标示。

1.3 比重比重是体积相同的物质之重量与水的重量相比。

比重常用单位是kg/m3或g/mm3比如；铁＝7.81.4 传热传热是指热量由高温物体传递给低温物体的现象。

热量总是要自发地从温度较高的部位传往温度低的部位，传热的基本方式有传导、对流和辐射三种。

1）传导传导也称导热,是指物体各部分没有相对位移,只通过各部分的直接接触而发生的能量传递现象。

也就是热量从物体的－部分传到另－部分，或从－个物体传到和它相接触的另－个物体。

－般来说，导热在固体.液体和气体中都可以产生,但是.单纯的导热只能在密实的固体中产生。

2）对流对流是靠流体〔气体或液体热〕的流动,把热量由-处传递到另-处的现象。

它只能在气体和液体中产生。

3）辐射辐射是不需要任何媒介,依靠物体表面发射可见和不可见的射线在空间传递能量的现象。

要产生辐射传热，物体之间必需是真空或气体。

在实际生产中，传热的三种基本方式经常综和在－起，单纯的－种传热方式是不存在的。

但任何传热过程并不－定会全部包括这三种基本方式，即使某－传热过程包括有三种基本方式，也有主次之分。

4）导热系数.导热系数是表;当沿着热流方向1m距离内,温度差为1℃时,在1小时内传过1m2截面的热量导热系数常用λ表示5）线膨胀系数物体温度每升高１℃，其长度增长部分与原长度的比值称为线膨胀系数。

管道工基础必学知识点
1. 管道工具的使用：学习并熟悉使用各种管道工具，如管子切割器、
弯管器、接管器、扳手等。

2. 管道常识：了解不同材质的管道，如PVC管、铸铁管、不锈钢管等
的特点和用途，并学习正确的安装方法。

3. 安装方法：学习各种管道的安装方法，包括水平和垂直安装，必要
时还需了解斜向安装的技巧和要点。

4. 接头和密封件的使用：了解各种类型的接头和密封件，并学习正确
的安装方法，以确保管道的连通性和密封性。

5. 管道的布局和设计：学习合理的管道布局和设计方法，考虑管道的
长度、坡度、支撑和固定等因素，以确保管道的稳定性和可靠性。

6. 管道的维护和检修：学习常见的管道故障和问题的排除方法，如堵塞、渗漏等，并学习常规的管道维护和检修技巧。

7. 安全知识：了解管道工作的安全操作规范和注意事项，学习避免危
险和事故的方法，如穿戴安全装备、使用安全工具等。

8. 工程图纸的阅读和解析：学习读懂和解析工程图纸，包括平面图、
剖面图、流程图等，以便正确理解和执行工程任务。

9. 国家相关法规和标准：了解国家相关的法规和标准，如安全生产法、建筑行业标准等，以确保工作的合规性和质量。

10. 团队合作和沟通技巧：学习团队合作和沟通技巧，与其他工人和相关部门保持良好的合作关系，确保工作的顺利进行。

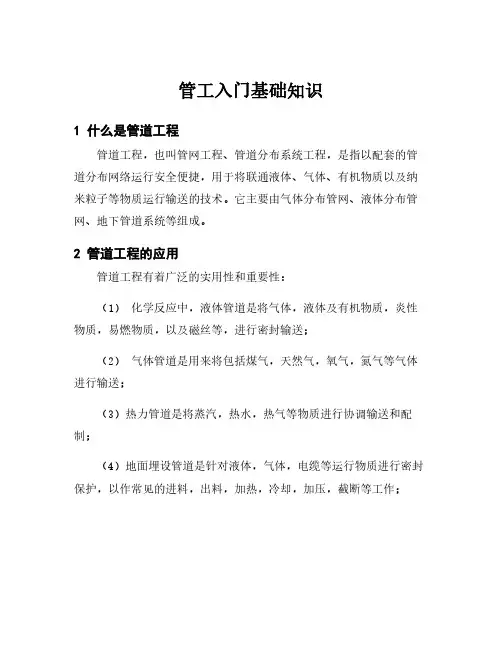

管工入门基础知识1什么是管道工程管道工程，也叫管网工程、管道分布系统工程，是指以配套的管道分布网络运行安全便捷，用于将联通液体、气体、有机物质以及纳米粒子等物质运行输送的技术。

它主要由气体分布管网、液体分布管网、地下管道系统等组成。

2管道工程的应用管道工程有着广泛的实用性和重要性：（1）化学反应中，液体管道是将气体，液体及有机物质，炎性物质，易燃物质，以及磁丝等，进行密封输送；（2）气体管道是用来将包括煤气，天然气，氧气，氮气等气体进行输送；（3）热力管道是将蒸汽，热水，热气等物质进行协调输送和配制；（4）地面埋设管道是针对液体，气体，电缆等运行物质进行密封保护，以作常见的进料，出料，加热，冷却，加压，截断等工作；3管道工程的基础知识（1）管道工程的技术要求，包括管道材料，仪器系统和设备系统的技术要求。

这些技术要求都有自己的特点和原则，只有根据管道工程的需要，才能选择合适的材料和技术参数。

（2）管道工程的布置，是指在建筑物或地形地势自然条件下，就建筑物特性，管网应用要求，统一设计方案，将管路系统进行最优布置，考虑抗侧力、抗振动、抗冲刷及耐腐蚀等方面。

（3）管道工程的施工，包括回环时的管接头安装，管道埋设，管道安装，防腐保护处理，调试和维护的工作。

4管道工程的检验和质量控制（1）管道检验：主要包括管道基础检测，管接头检测，接口管道检测，焊接检测，管道完整性检测等等；主要检测内容有抗压强度，密封性，壁厚，尺寸，裂纹检测，泄漏检测等；（2）管道质量控制：主要包括管道设计，管道材料，管道制造，管道安装，管道接头，管道施工，管道检测，管道调试，管道运行等。

在管道工程的基础上，应用管道工程技术所建立的分布式服务网络可以实现实时监控、故障判断和定位处理，及时发现管道可能存在的安全隐患。

同时，管道工程技术在供水、燃气、配电、通信等领域也有广泛的应用，为社会发展及各行各业都起到了重要的作用。

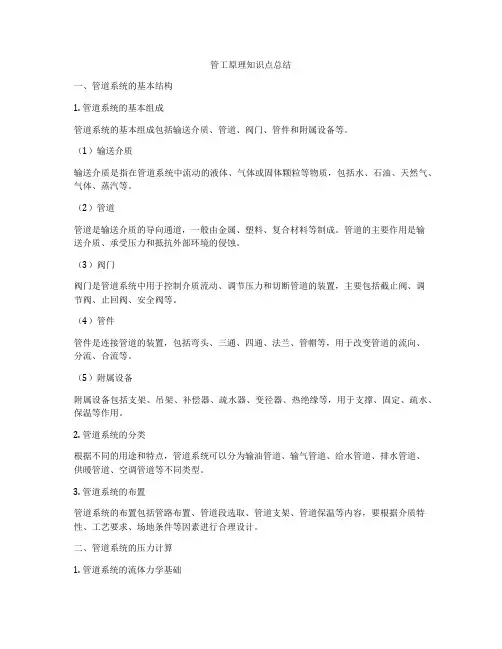

管工原理知识点总结一、管道系统的基本结构1. 管道系统的基本组成管道系统的基本组成包括输送介质、管道、阀门、管件和附属设备等。

（1）输送介质输送介质是指在管道系统中流动的液体、气体或固体颗粒等物质，包括水、石油、天然气、气体、蒸汽等。

（2）管道管道是输送介质的导向通道，一般由金属、塑料、复合材料等制成。

管道的主要作用是输送介质、承受压力和抵抗外部环境的侵蚀。

（3）阀门阀门是管道系统中用于控制介质流动、调节压力和切断管道的装置，主要包括截止阀、调节阀、止回阀、安全阀等。

（4）管件管件是连接管道的装置，包括弯头、三通、四通、法兰、管帽等，用于改变管道的流向、分流、合流等。

（5）附属设备附属设备包括支架、吊架、补偿器、疏水器、变径器、热绝缘等，用于支撑、固定、疏水、保温等作用。

2. 管道系统的分类根据不同的用途和特点，管道系统可以分为输油管道、输气管道、给水管道、排水管道、供暖管道、空调管道等不同类型。

3. 管道系统的布置管道系统的布置包括管路布置、管道段选取、管道支架、管道保温等内容，要根据介质特性、工艺要求、场地条件等因素进行合理设计。

二、管道系统的压力计算1. 管道系统的流体力学基础管道系统的压力计算是基于流体力学的原理进行的，包括流体力学基本定律、管道阻力计算、管道系统的流态特性等。

（1）流体力学基本定律流体运动的基本定律包括质量守恒定律、动量守恒定律和能量守恒定律。

结合这些定律，可以建立管道系统的数学模型，计算流体在管道中的运动状态。

（2）管道阻力计算管道阻力是流体在管道内运动时受到的阻力，包括摩阻、局部阻力和弯头阻力等。

通过流体力学原理和实验数据，可以计算出管道的阻力系数，进而计算管道的阻力损失。

（3）管道系统的流态特性管道系统的流态特性包括压力、流速、流量、泵功率、泵选型等指标，要根据管道系统的特点和要求进行合理计算和选择。

2. 管道系统的压力损失管道系统的压力损失是指流体在管道内由于阻力而损失的压力，包括管道阻力、附件阻力和局部阻力等。

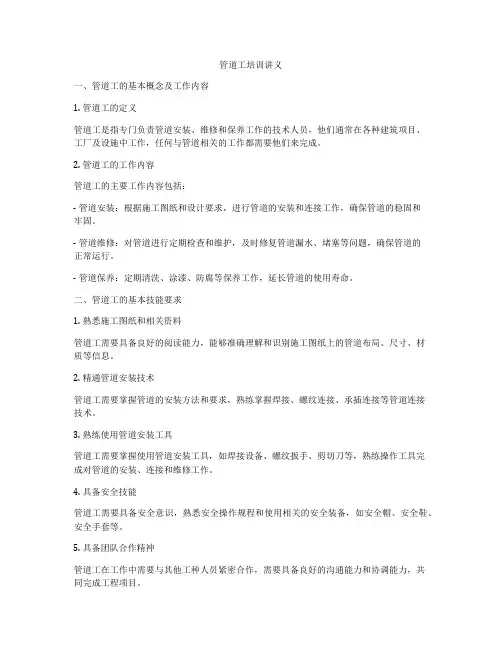

管道工培训讲义一、管道工的基本概念及工作内容1. 管道工的定义管道工是指专门负责管道安装、维修和保养工作的技术人员，他们通常在各种建筑项目、工厂及设施中工作，任何与管道相关的工作都需要他们来完成。

2. 管道工的工作内容管道工的主要工作内容包括：- 管道安装：根据施工图纸和设计要求，进行管道的安装和连接工作，确保管道的稳固和牢固。

- 管道维修：对管道进行定期检查和维护，及时修复管道漏水、堵塞等问题，确保管道的正常运行。

- 管道保养：定期清洗、涂漆、防腐等保养工作，延长管道的使用寿命。

二、管道工的基本技能要求1. 熟悉施工图纸和相关资料管道工需要具备良好的阅读能力，能够准确理解和识别施工图纸上的管道布局、尺寸、材质等信息。

2. 精通管道安装技术管道工需要掌握管道的安装方法和要求，熟练掌握焊接、螺纹连接、承插连接等管道连接技术。

3. 熟练使用管道安装工具管道工需要掌握使用管道安装工具，如焊接设备、螺纹扳手、剪切刀等，熟练操作工具完成对管道的安装、连接和维修工作。

4. 具备安全技能管道工需要具备安全意识，熟悉安全操作规程和使用相关的安全装备，如安全帽、安全鞋、安全手套等。

5. 具备团队合作精神管道工在工作中需要与其他工种人员紧密合作，需要具备良好的沟通能力和协调能力，共同完成工程项目。

三、管道工的培训方法1. 理论培训通过课堂教学、教材学习等方式，向管道工传授相关的管道安装、维修、保养等理论知识，使他们对管道工作有系统性的了解。

2. 实践培训通过实际操作，让管道工在现场模拟环境中进行管道安装、维修、保养等操作，提高他们的实际操作能力和技术水平。

3. 岗前培训新入职的管道工需要在正式上岗前接受一定的培训，让他们了解工作规程、安全操作规范和企业文化，适应新的工作环境和工作要求。

四、管道工的安全培训1. 安全意识培训对管道工进行安全意识教育，让他们认识到安全的重要性，培养他们的安全意识和安全行为习惯。

2. 事故案例分析通过实际事故案例分析，让管道工了解事故原因和危险因素，引起他们对安全问题的重视。

管道工基础知识常用面积计算正方形面积1 米=10 分米（dm ）=100 厘米（cm ）=1000 毫米（mm ）=1000000 微米（um ）A=a ２长方形面积三角形面面积A=a×bA=1／2ab梯形面积圆形面积A=1/2(a+b )×hA=∏r2=1/4∏d2常用体积计算1 立方米（m3）=103立方分米（dm3）=106立方厘米（cm3）=109立方毫米（mm3）正方形体积V=a3a－正方形边长长方形体积V=abh a－长方形长边b－长方形短边h－长方形高圆柱体体积V=∏r2h r－圆柱体底面积半径h－圆柱体高球体体积V=4/3∏r3=1/6∏d3r－球半径d－球直径管道施工工程图例X直线――用于一张图内，只有一种管道虚线――用图例表示管道类别J．X――用汉语拼音字头表示管道类别管道施工图要先看设计要求，执行标准，并参考施工图图例，图纸有平面图、系统图、节点放大详图等。

注意标高、坡向、坡度、方位标、比例尺管道连接规定符号法兰连接承插连接螺纹连接焊接连接管道管径标注方法管道工包括：给排水、采暖、供热、锅炉、压缩制冷、液压起重、压缩空气、氧气管道、乙炔管道、铝合金管道、铜合金管道、钛合金管道、铅合金管道、不锈钢管道、塑料管道等。

它是非社会化工种，在我们单位常用的是以水为介质的管道。

水的化学分子式是H2O，水是很特殊的流体，在4℃时密度最大，在 4 以下时，冷胀热缩，在 4 以上时，热胀冷缩。

水在加热的过程中会产生很多的气体。

水有三态，即液体、固体、气体。

了解管子：管子分：钢管、铸铁管、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管八种钢管分焊接钢管和无缝钢管焊接钢管分镀锌管和不镀锌管无缝钢管按制造方法来分有热扎管和冷扎管两类按用途分有一般无缝钢管和专用无缝钢管，如铁炉用 20#钢的专用无缝钢管热扎管常用于管径 757mm 的工程，如高压高温管道，一般无缝钢管用于低工业管道管子的厚度是以工作压力决定的，焊接钢管的规格，下表中为不镀锌钢管的理论重量，以上表格不包括加厚钢管１英尺＝１２英寸１英寸＝８英分１英寸≈２５。

管道工基础知识 常用面积计算 正方形面积1米=10分米（dm ）=100厘米（cm ）=1000毫米（mm ）=1000000微米（um ） A=a ２长方形面积A=a ×b三角形面面积A=1／2ab梯形面积A=1/2(a+b )×h 圆形面积A=∏r 2 =1/4∏d 2常用体积计算1立方米（m 3）=103立方分米（dm 3）=106立方厘米（cm 3）=109立方毫米（mm 3） 正方形体积 V=a 3 a －正方形边长 长方形体积V=abh a －长方形长边 b －长方形短边 h －长方形高 圆柱体体积V=∏r 2h r －圆柱体底面积半径 h －圆柱体高 球体体积V=4/3∏r 3 =1/6∏d 3 r －球半径 d －球直径管道施工工程图例直线――用于一张图内，只有一种管道 虚线――用图例表示管道类别J ．X ――用汉语拼音字头表示管道类别管道施工图要先看设计要求，执行标准，并参考施工图图例，图纸有平面图、系统图、节点放大详图等。

注意标高、坡向、坡度、方位标、比例尺 管道连接规定符号 法兰连接承插连接螺纹连接 焊接连接管道管径标注方法管道工包括：给排水、采暖、供热、锅炉、压缩制冷、液压起重、压缩空气、氧气管道、乙炔管道、铝合金管道、铜合金管道、钛合金管道、铅合金管道、不锈钢管道、塑料管道等。

它是非社会化工种，在我们单位常用的是以水为介质的管道。

水的化学分子式是H2O，水是很特殊的流体，在4℃时密度最大，在4以下时，冷胀热缩，在4以上时，热胀冷缩。

水在加热的过程中会产生很多的气体。

水有三态，即液体、固体、气体。

了解管子：管子分：钢管、铸铁管、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管八种钢管分焊接钢管和无缝钢管焊接钢管分镀锌管和不镀锌管无缝钢管按制造方法来分有热扎管和冷扎管两类按用途分有一般无缝钢管和专用无缝钢管，如铁炉用20#钢的专用无缝钢管热扎管常用于管径757mm的工程，如高压高温管道，一般无缝钢管用于低工业管道管子的厚度是以工作压力决定的，焊接钢管的规格，下表中为不镀锌钢管的理论重量，镀锌钢管的理论重量需加3％～6﹪以上表格不包括加厚钢管１英尺≈３０．５ｃｍ１／２英寸＝４英分３／４英寸＝６英分５／４英寸＝１英寸２英分３／２英寸＝１英寸半英分新型复合塑料管及复合管材常用种类PVC硬管聚氯乙烯管PVC硬排水管软管轻型聚丙乙烯管PPR重型聚乙烯管PE工程塑料ABS管耐酸酚醛塑料管硬聚氯乙烯给水管此管用于输送温度低于45°C以下室内外给水，承受压力与温度有关系。

管工基本知识
（一）首先从大方面分清：单线图主要包括“三部分”内容：
1、图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置；
2、工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明；材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

3、图例、指北针和标题框等相关内容。

（二）再看细节：单线图中的内容一般应包括以下几项基本内容：
⑴标题框：主要明确管道安装工程的名称、单线图号、管线标号以及绘制、审核等人员签字及相应的日期；
⑵指北针：管道基本走向的方向指示；管道主要参数：主要有设计压力、设计温度、介质名称、管道的类级别、设计规范、管道安装施工的验收规范；
⑷图例：管道主要涉及的元件以及不同敷设方式下管子的绘制符号表示的说明；
⑸管道基本信息表：主要包括以上GB50235-9711.0.3.4规定的要求100%射线照相检验的管道，应在单线图上标明的基本内容以及《压力管道使用管理理规则》（试行）中附件三中需要提供的一些主要信息；
⑹管道走向的单线图示：以轴侧图方法绘制的管道单线图，准确表明每段管子的规格、长度、各段标高、焊口的数量及大致位置等。

对于管道材料的规格和牌号以及相应的材料标准、对于管道上涉及到较多的元件情况下，也可以考虑增加管道元件基本信息的材料表的方式来表达。

（三）根据相关图例、管道标注方法进行识读。

读懂图纸，非一日之功，要多看多想、多用百度搜索。

第一章、概述一、给水系统包括：取水、净水、输配水工程。

二、给水工程任务：保持管网输入畅通、输送的水质稳定，按经济合理的方案输配水，确保用水户对水量、水压、水质的要求。

三、保证用水户的水压和调节水量的方法有：设置水塔或高位水池或加压泵房。

四、支管和干管相接处，应在支管上设阀门。

五、设置管道排气阀的作用。

( 1 )、减水输配水进程中水头损失(气压压缩过水断面) 。

( 2 )、避免发生水锤事故。

( 3 )、管道验收时，管内空气排不完，压力难以稳住，试压结果失真。

六、管道排气阀设置在高程高的地方。

七、设置排水节点的作用。

( 1 )、冲洗的作用。

( 2 )、管道维修时，能把管内存水放空。

八、排水节点设置于管道最低点。

九、给水网的布置。

( 1 )、枝状优缺点：管道短、投资省。

( 2 )环状。

优缺点：管道长、投资多、平衡水压、易维修(停水范围小)。

有经济条件理当选择环状。

十、流量 Q=WV 单位：米³W:过水断面单位：米² W=π ×( D/2 )²水压： 5m 水程高/cm ²=500 cm×1 cm²/cm²=500 cm³/cm ²=0.5 公斤/ cm²十一、根据有关理论和实验分析，沿程水头损失的计算公式为：hr=λ×(L/d) ×(V ²/2g)式中： hr-- 管段的沿程水头损失， m;L—管段长度， m;d —管段直径， m;V—断面的平均流速， m/s;λ—沿程阻力系数。

上述公式为达西( Darcy )公式，它说明沿程水头损失与流速水头 V2/2g 成正比，与流动长度 L 成正比，与管径 d 成反比，沿程阻力系数为比例系数。

输配水管道是城市供水系统的重要组成部分，其造价占全部供水系统的 3/5—4/5，而管材又是构成造价的主要因素。

因此，如何恰当地选用管材，使其既能满足使用方面的安全可靠性，。
