市政管道工程的基础知识介绍

市政管道工程识图的这些知识必须知道施工图识读是所有工程人的必修技能之一，今天小编就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。

一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP△钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接△PE管（5）新型管材nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等△FRP管3.给水管件①配件n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

一建城市管道工程知识点城市管道工程是城市基础设施建设中重要的组成部分，涉及到城市的水、电、燃气、通信等各种管道的铺设和管理。

城市管道的规划设计、施工和维护管理都需要对一系列的知识点进行了解和掌握。

在这篇文章中，我们将探讨一建城市管道工程的几个重要知识点。

一、城市管道的分类城市管道根据其用途可以分为多种类型，常见的有供水管道、排水管道、燃气管道、通信管道等。

每种类型的管道都有其特定的功能和要求，因此在不同类型的管道工程中，需要采取不同的施工和管理方法。

供水管道是城市生活中必不可少的一部分，通过供水管道将水源引入城市，供给居民和企业使用。

供水管道的设计要考虑到水的供给量、水质要求以及抗压能力等因素。

排水管道则起到将城市内的污水和雨水排放到污水处理厂或者自然水体中的作用。

排水管道的设计要考虑到管道的渗漏和堵塞问题，以及排水的速度和排水能力，确保城市的排水系统正常运作。

燃气管道是将天然气引入城市，用于燃气锅炉、燃气灶具等城市家庭和企业使用的管道。

燃气管道的设计要考虑到燃气的流量、压力要求以及管道的材质，确保燃气的使用安全。

通信管道则是城市中各种通信线缆(如光缆、电缆)的铺设，确保城市内电话、电视、互联网等通信设备的正常通讯。

通信管道的设计要考虑到线缆的种类、数量和布线规划，以及管道对线缆的保护作用。

二、城市管道的设计城市管道工程的设计是管道工程的首要环节。

设计阶段需要考虑到管道的布局、长度、直径等参数，以及管道材料的选择和施工方法的确定。

设计师还需要根据城市的特点和功能区划，合理安排各种管道的布置，确保城市管道系统的高效运作。

设计阶段还需要考虑到管道的维护和修复问题。

城市管道经常会因为外力破坏或者老化等原因而发生故障，因此在设计过程中要考虑到管道故障的排除方法和维修的可行性。

三、城市管道的施工城市管道施工是将设计方案转化为实际结果的过程。

施工分为地下管道的铺设和地面管道的安装两个阶段。

地下管道的铺设是将各种管道按照设计图纸上的要求埋设到地下。

市政排水工程的基础知识和定额工程量计算规则一、排水的基础知识(一)4排水工程的分类1.城市排水工程以城市用户(包括各类工厂、公共建筑、居民住宅等)排出的废水，通过城市下水管道，汇集集中至一定地点进行污水处理，使出水符合处置地点的质量标准要求。

还有从用户区域排除的雨水径流水，大型工业企业的排水汇集和常规污水处理等。

2.工业排水工程工业生产工艺过程使用过的水，包括生产污水、生产废水等，其排出的废水，进行中和、除抽、除重金属等特定的污水处理，再排入城市排水管道。

3.建筑排水工程建筑排水工程包括生活污、废水排水系统、生产污水、废水排水系统，雨水排水系统等。

通过排水系统收集使用过的污水、废水以及屋面和庭院的雨水径流水，排至室外排水系统。

(二)1排水体制生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。

排水系统的体制一般分为合流制和分流制两种类型。

1.合流制将生活污水、工业废水和雨水混合在同一个管渠内排除的系统，称为合流制系统。

(1)直排式合流制最早出现的合流制排水系统，是将排除的混合污水不经处理直接就近排入水体。

(2)截流式合流制临河岸边建造一条截流干渠，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截留干管下游设置污水厂。

晴天和初降雨时所有污水都排送至污水厂，经处理后排入水体，随着降雨量的增加，雨水径流也增加，就有部分混合污水经溢流井溢出，直接排入水体。

(3)完全合流制将污水和雨水合流于一条管渠，全部送往污水处理厂进行处理后再排放。

此时，污水处理厂的设计负荷大，要容纳降雨的全部径流量，其水量和水质的经常变化不利于污水的生物处理;处理构筑物过大，平时也很难全部发挥作用。

2.分流制由于排除雨水方式的不同，分流制排水系统分为完全分流制和不完全分流制两种排水系统。

(1)完全分流制完全分流制是将城市的生活污水和工业废水用一条管道排除，而雨水用另一条管道来排除的排水方式。

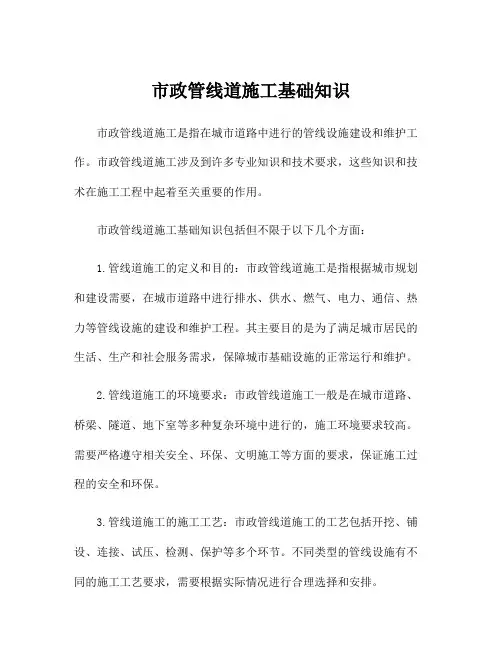

市政管线道施工基础知识市政管线道施工是指在城市道路中进行的管线设施建设和维护工作。

市政管线道施工涉及到许多专业知识和技术要求，这些知识和技术在施工工程中起着至关重要的作用。

市政管线道施工基础知识包括但不限于以下几个方面：1.管线道施工的定义和目的：市政管线道施工是指根据城市规划和建设需要，在城市道路中进行排水、供水、燃气、电力、通信、热力等管线设施的建设和维护工程。

其主要目的是为了满足城市居民的生活、生产和社会服务需求，保障城市基础设施的正常运行和维护。

2.管线道施工的环境要求：市政管线道施工一般是在城市道路、桥梁、隧道、地下室等多种复杂环境中进行的，施工环境要求较高。

需要严格遵守相关安全、环保、文明施工等方面的要求，保证施工过程的安全和环保。

3.管线道施工的施工工艺：市政管线道施工的工艺包括开挖、铺设、连接、试压、检测、保护等多个环节。

不同类型的管线设施有不同的施工工艺要求，需要根据实际情况进行合理选择和安排。

4.管线道施工的材料和设备：市政管线道施工所涉及的材料和设备种类多样，主要包括管道、管件、阀门、接头、法兰、管道保护设施、施工机械等。

这些材料和设备的选择和使用直接影响到施工质量和工程进度。

5.管线道施工的质量和安全管理：市政管线道施工过程中需要严格遵守相关的质量和安全管理规定，采取有效的措施和方法保障工程质量和施工安全。

包括施工过程中对材料、工艺、设备、施工人员等进行严格的监督和管理。

在实际的市政管线道施工中，需要根据不同的管线设施类型和项目要求，进行详细的施工方案设计和施工组织设计，做好相关的前期准备工作。

市政管线道施工的前期准备工作主要包括勘察设计、施工图纸的编制和审批、物资采购、施工队伍的组织和培训、施工现场的准备等。

前期准备工作做好了，才能为市政管线道施工的顺利进行奠定坚实的基础。

在市政管线道施工的实际操作中，还需要重点关注以下几个方面的工作：1.施工现场管理：在市政管线道施工现场，需要严格遵守相关管理规定，包括安全管理、文明施工、施工队伍管理、物资管理、设备管理等方面的工作。

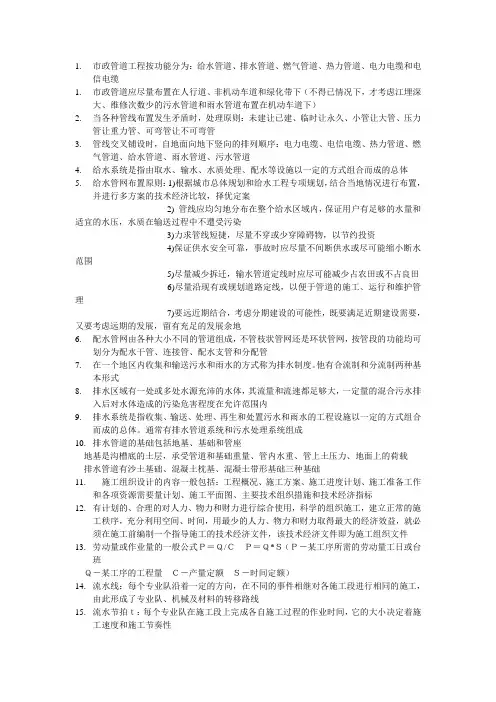

1.市政管道工程按功能分为：给水管道、排水管道、燃气管道、热力管道、电力电缆和电信电缆1.市政管道应尽量布置在人行道、非机动车道和绿化带下（不得已情况下，才考虑江埋深大、维修次数少的污水管道和雨水管道布置在机动车道下）2.当各种管线布置发生矛盾时，处理原则：未建让已建、临时让永久、小管让大管、压力管让重力管、可弯管让不可弯管3.管线交叉铺设时，自地面向地下竖向的排列顺序：电力电缆、电信电缆、热力管道、燃气管道、给水管道、雨水管道、污水管道4.给水系统是指由取水、输水、水质处理、配水等设施以一定的方式组合而成的总体5.给水管网布置原则：1)根据城市总体规划和给水工程专项规划，结合当地情况进行布置，并进行多方案的技术经济比较，择优定案2) 管线应均匀地分布在整个给水区域内，保证用户有足够的水量和适宜的水压，水质在输送过程中不遭受污染3)力求管线短捷，尽量不穿或少穿障碍物，以节约投资4)保证供水安全可靠，事故时应尽量不间断供水或尽可能缩小断水范围5)尽量减少拆迁，输水管道定线时应尽可能减少占农田或不占良田6)尽量沿现有或规划道路定线，以便于管道的施工、运行和维护管理7)要远近期结合，考虑分期建设的可能性，既要满足近期建设需要，又要考虑远期的发展，留有充足的发展余地6.配水管网由各种大小不同的管道组成，不管枝状管网还是环状管网，按管段的功能均可划分为配水干管、连接管、配水支管和分配管7.在一个地区内收集和输送污水和雨水的方式称为排水制度。

他有合流制和分流制两种基本形式8.排水区域有一处或多处水源充沛的水体，其流量和流速都足够大，一定量的混合污水排入后对水体造成的污染危害程度在允许范围内9.排水系统是指收集、输送、处理、再生和处置污水和雨水的工程设施以一定的方式组合而成的总体。

通常有排水管道系统和污水处理系统组成10.排水管道的基础包括地基、基础和管座地基是沟槽底的土层，承受管道和基础重量、管内水重、管上土压力、地面上的荷载排水管道有沙土基础、混凝土枕基、混凝土带形基础三种基础11.施工组织设计的内容一般包括：工程概况、施工方案、施工进度计划、施工准备工作和各项资源需要量计划、施工平面图、主要技术组织措施和技术经济指标12.有计划的、合理的对人力、物力和财力进行综合使用，科学的组织施工，建立正常的施工秩序，充分利用空间、时间，用最少的人力、物力和财力取得最大的经济效益，就必须在施工前编制一个指导施工的技术经济文件，该技术经济文件即为施工组织文件13.劳动量或作业量的一般公式Ｐ＝Ｑ/ＣＰ＝Ｑ*Ｓ（Ｐ－某工序所需的劳动量工日或台班Ｑ－某工序的工程量Ｃ－产量定额Ｓ－时间定额）14.流水线：每个专业队沿着一定的方向，在不同的事件相继对各施工段进行相同的施工，由此形成了专业队、机械及材料的转移路线15.流水节拍ｔ：每个专业队在施工段上完成各自施工过程的作业时间，它的大小决定着施工速度和施工节奏性16.流水步距Ｋi,i+1：两个相邻工序的施工专业队相继进入现场开始施工的时间间隔，大小对工期有重要影响流水步距是根据流水节拍经计算确定的相邻队组每段作业时间累加数列错位相减取大差法工序数n流水强度v施工段数m工作面Ａ。

一级建造师（市政专业）管道工程相关知识点选择题考点1、水环境污染的原因：合流制溢流污染、管道混接、雨水非点源污染严重。

2、新型分流制排水系统，强调雨水的源头分散控制和末端集中控制，减少城市管网中的径流量和污染物总量。

雨水源头控制有雨水下渗、净化、收集回用，末端控制有湿地、塘，多功能调蓄。

3、新型合流制排水系统，源头雨水控制可减小合流制溢流频率、溢流水量和溢流污染物总量。

4、新型排水体制的特点：资源节约、环境友好、点源污染控制和非点源污染相结合。

污染减量-水资源利用-防涝减灾三位一体，新型排水体制满足内涝减灾、资源利用、污染控制等多重目标。

5、不开槽施工方法：1）成本高、距离长、各种土层的：顶管、盾构、浅埋暗挖；2）速度快、精度低：定向钻、夯管；3）周围环境要求控制地层变形或无降水条件时：用顶管；4）小口径金属管道、无地层变形控制且顶力满足要求时，用顶进的挤密土层顶管法；5）周围环境有安全要求时采用盾构；6）穿越地下障碍物较复杂地段，采用浅埋暗挖；7）较大埋深穿越道路桥涵长距离地下管线用定向钻；8）城镇区域穿越较窄道路地下管道用夯管；6、垂直运输设备、起吊设备规定（适用所有设备、可以出案例）：1）设备安装完成后，经试运行和安全性检查后才能使用；中小型设备由施工员会同专业技术管理人员、使用人员检查验收，大型设备、成套设备在项目部自检的基础上，由企业技术负责人组织相关部门检查验收，塔式、门式起重机、吊篮、垂直提升设备应经第三方有资质单位验收后才能使用，进场时检查安全保险装置及限位说明书、维修保养及运输说明书、安全操作规程，并建立机械档案；2）设备操作人员维修人员经专业培训，考试合格后持证上岗；3）设备使用实行定机、定人、定岗的原则;4）起重设备经重荷载计算，起吊时应试吊，离地面100mm左右时，检查捆扎和制动性能，起吊过程工作井严禁站人，当距地面小于500mm时，人员靠近操作;5）在使用过程中，定期检查、维修、保养。

一、城市给水排水管道工程（一）我国城市排水系统主要为截流式合流制、分流制或两者并存的混流制排水系统，新建地区的排水体制应采用分流制；新型分流制排水系统，强调雨水的源头分散控制与末端集中控制相结合，雨水源头控制技术有雨水下渗、净化和收集回用，末端集中控制技术有雨水湿地、塘体及多功能调蓄等；（二）开挖管道施工技术1、施工流程：测量放线→沟槽开挖→验槽→管道基础→管道安装→检查井砌筑→压力管道管节回填→功能性试验→填土夯实；2、沟槽施工方案内容：无支护沟槽的边坡要求，有支护沟槽的支撑形式、结构、支拆方法及安全措施；沟槽形式、开挖方法及堆土要求；不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施；施工安全、文明施工、沿线管线及构筑物保护要求等；施工设备机具的型号、数量及作业要求；对地下水影响的土方施工应编制降水方案；沟槽施工平面布置图及开挖断面；（撑坡方形土，安全设水图）槽底宽度：B=D+2*（b1+b2+b3），b1:管道一侧工作面宽度；b2：管道一侧支撑厚度；b3：管道一侧模板厚度；D：管道外径；确定沟槽坡度一般规定：地质条件良好，土质均匀，地下水位低于沟槽底面高程且开挖深度≤5m，不设内支撑；考虑因素：开挖深度、土质类别、坡顶荷载情况、地下水情况；在相同情况下，砂土因粘聚力较低，基坑开挖放坡时需要设置更缓的坡度。

3、开挖支护分层开挖：人工开挖深度≥3m，每层≤2m，层间留台阶宽度，放坡时≥0.8m，直槽时≥0.5m，有井点设备时≥1.5m；机械挖槽时分层深度按机械性能确定；开挖规定：槽底原状地基土不得扰动，机械开挖时槽底预留200-300mm土层，人工开挖；支撑与支护：撑板支撑应随挖土及时安装，每根横梁或纵梁≥2根横撑，横撑水平间距为1.5-2m，垂直距离≤1.5m；在软土或其他不稳定土层中采用横排板支撑时，开始支撑的开挖深度≤1m，开挖与支撑交替进行，每次交替深度为0.4-0.8m；支撑与支护拉森钢板桩施工工艺：桩机就位→打设拉森钢板桩→沟槽开挖和支撑安装→管道基础→管道安装→沟槽回填和支撑拆除→拉森钢板桩拔除→桩孔回填；钢支撑端头设活络头，采用吊机拼装、吊装并施加预应力，采取防坠落措施；支撑体系施作完毕后才能进行沟槽土方开挖作业；全部地下工程完成并回填后进行拉森钢板桩拔除，应采取措施：可在拔桩前靠桩边沿灌入清水减少摩阻力；拔桩后的孔隙应立即灌砂或注浆；拔出的桩堆放在坚实地面，高度≤1m 且距槽边保证安全距离；钢板桩拔除后应及时回填桩孔且填实，采用灌沙回填时，非湿陷性黄土可冲水助沉；有地面沉降要求时宜采取边拔桩边注浆等措施。

市政管道工程识图知识大全一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插 n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等3.给水管件①配件 n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

③混凝土带形基础沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。

按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。
