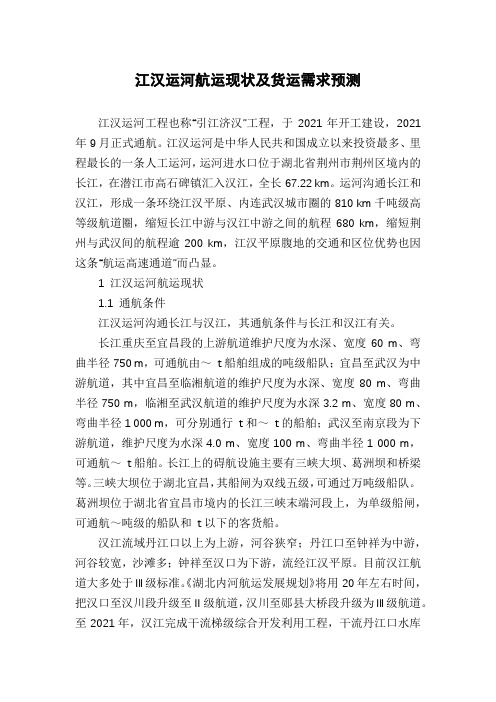

江汉运河航运现状及货运需求预测江汉运河工程也称“引江济汉”工程，于2021年开工建设，2021年9月正式通航。
江汉运河是中华人民共和国成立以来投资最多、里程最长的一条人工运河，运河进水口位于湖北省荆州市荆州区境内的长江，在潜江市高石碑镇汇入汉江，全长67.22 km。
运河沟通长江和汉江，形成一条环绕江汉平原、内连武汉城市圈的810 km千吨级高等级航道圈，缩短长江中游与汉江中游之间的航程680 km，缩短荆州与武汉间的航程逾200 km，江汉平原腹地的交通和区位优势也因这条“航运高速通道”而凸显。
1 江汉运河航运现状1.1 通航条件江汉运河沟通长江与汉江，其通航条件与长江和汉江有关。
长江重庆至宜昌段的上游航道维护尺度为水深、宽度60 m、弯曲半径750 m，可通航由～t船舶组成的吨级船队；宜昌至武汉为中游航道，其中宜昌至临湘航道的维护尺度为水深、宽度80 m、弯曲半径750 m，临湘至武汉航道的维护尺度为水深3.2 m、宽度80 m、弯曲半径1 000 m，可分别通行t和～t的船舶；武汉至南京段为下游航道，维护尺度为水深4.0 m、宽度100 m、弯曲半径1 000 m，可通航～t船舶。
长江上的碍航设施主要有三峡大坝、葛洲坝和桥梁等。
三峡大坝位于湖北宜昌，其船闸为双线五级，可通过万吨级船队。
葛洲坝位于湖北省宜昌市境内的长江三峡末端河段上，为单级船闸，可通航～吨级的船队和t以下的客货船。
汉江流域丹江口以上为上游，河谷狭窄；丹江口至钟祥为中游，河谷较宽，沙滩多；钟祥至汉口为下游，流经江汉平原。
目前汉江航道大多处于Ⅲ级标准。
《湖北内河航运发展规划》将用20年左右时间，把汉口至汉川段升级至Ⅱ级航道，汉川至郧县大桥段升级为Ⅲ级航道。
至2021年，汉江完成干流梯级综合开发利用工程，干流丹江口水库以下建成王甫洲、新集、崔家营、雅口、碾盘山、兴隆等六大水利梯级枢纽；其中，崔家营、雅口、碾盘山和兴隆等水利枢纽的船闸闸室有效尺寸为180 m €？23 m €？3.5 m（长€卓韤准魃纤睿韵峦杓拼泶臀旨痘醮鸵欢ニ牟刀旨洞樱由杓瞥叨龋撼？67 m，宽21.6 m，型深2 m。
水能经济雅口航电枢纽水库运行方式及回水研究贾函 鄢军军 陶亮【摘要】随着内河水运的发展及水电开发的深入，各大水系多结合高等级航道规划建设适当规模的航电枢纽。
航电梯级往往位于河道中、下游平原地带，人口密集，社会经济发展水平较高，涉河的港口、桥梁等公共设施众多，流域防洪形势严峻。
航电枢纽承担渠化河道，提高库区航道等级，抬高水头发电等任务，水库运行方式及回水计算较复杂。
本文以汉江干流雅口航电为例，结合回水设计过程，提出流量分级水位控制运行方式，分析内河航电枢纽水库运行方式及回水计算的一些关键点。
【关键词】航电枢纽；回水计算；水位控制中南勘测设计研究院 湖南长沙 4100141、雅口航电梯级概述雅口航电枢纽是汉江干流航道规划及梯级水电开发的重要枢纽工程，枢纽坝址位于湖北襄阳宜城市境内，枢纽建成后与上、下游梯级联合运行，可使汉江丹江口以下航道标准由近期的Ⅳ级提升至Ⅲ级。
雅口水库正常蓄水位55.22m，死水位54.72m，电站装机容量74.2MW，机组最大水头为8.72m，最小发电水头为2.0m，为低水头日调节电站。
2、水库回水分析计算2.1 水库淹没回水分析汉江干流下游河段地形开阔，两岸耕地、人口众多，对水库回水比较敏感。
雅口枢纽库容较小，不承担下游防洪任务，但库区防洪形势较为严峻。
为减少库区淹没并缓解库区防洪压力；雅口航运枢纽遭遇洪水时，电站停止发电，泄洪闸全部打开，库区基本恢复天然河道，保证坝前水位壅高值小于30cm，频率洪水回水在坝前即可尖灭。
因此，影响水库淹没范围的主要是非汛期正常蓄水位运行时，电站停机流量以下的常年淹没。
为避免影响库区防洪，入库流量大于临界流量5000m 3/s 时，电站即逐步开启闸门，逐步降低坝前水位，遭遇频率洪水时，基本可恢复天然河道。
水库淹没及库区防护设计回水线取相应频率洪水回水及正常蓄水位与临界流量5000m ³/s 及以下各级流量的对应回水的外包线。
2.2 航道设计回水分析雅口库区航道等级为Ⅲ级，航道最高设计水面线取如下两条回水线外包线：① 20年一遇洪水坝前最高水位53.82m，与相应洪峰流量17000m 3/s 对应回水；②正常蓄水位与降低水位临界流量5000m ³/s 对应回水。

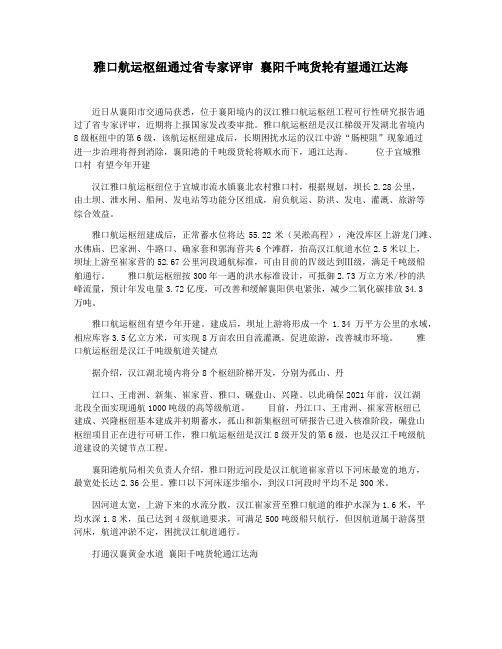

雅口航运枢纽通过省专家评审襄阳千吨货轮有望通江达海近日从襄阳市交通局获悉，位于襄阳境内的汉江雅口航运枢纽工程可行性研究报告通过了省专家评审，近期将上报国家发改委审批。
雅口航运枢纽是汉江梯级开发湖北省境内8级枢纽中的第6级，该航运枢纽建成后，长期困扰水运的汉江中游“肠梗阻”现象通过进一步治理将得到消除，襄阳港的千吨级货轮将顺水而下，通江达海。
位于宜城雅口村有望今年开建汉江雅口航运枢纽位于宜城市流水镇襄北农村雅口村，根据规划，坝长2.28公里，由土坝、泄水闸、船闸、发电站等功能分区组成，肩负航运、防洪、发电、灌溉、旅游等综合效益。
雅口航运枢纽建成后，正常蓄水位将达55.22米（吴淞高程），淹没库区上游龙门滩、水佛庙、巴家洲、牛路口、确家套和郭海营共6个滩群，抬高汉江航道水位2.5米以上，坝址上游至崔家营的52.67公里河段通航标准，可由目前的Ⅳ级达到Ⅲ级，满足千吨级船舶通行。
雅口航运枢纽按300年一遇的洪水标准设计，可抵御2.73万立方米/秒的洪峰流量，预计年发电量3.72亿度，可改善和缓解襄阳供电紧张，减少二氧化碳排放34.3万吨。
雅口航运枢纽有望今年开建。
建成后，坝址上游将形成一个 1.34万平方公里的水域，相应库容3.5亿立方米，可实现8万亩农田自流灌溉，促进旅游，改善城市环境。
雅口航运枢纽是汉江千吨级航道关键点据介绍，汉江湖北境内将分8个枢纽阶梯开发，分别为孤山、丹江口、王甫洲、新集、崔家营、雅口、碾盘山、兴隆。
以此确保2021年前，汉江湖北段全面实现通航1000吨级的高等级航道。
目前，丹江口、王甫洲、崔家营枢纽已建成、兴隆枢纽基本建成并初期蓄水，孤山和新集枢纽可研报告已进入核准阶段，碾盘山枢纽项目正在进行可研工作，雅口航运枢纽是汉江8级开发的第6级，也是汉江千吨级航道建设的关键节点工程。
襄阳港航局相关负责人介绍，雅口附近河段是汉江航道崔家营以下河床最宽的地方，最宽处长达2.36公里。
雅口以下河床逐步缩小，到汉口河段时平均不足300米。
汉江雅口航运枢纽工程总体布置孙保虎;张信伟;胡峰军;杨洪祥【摘要】针对汉江雅口航运枢纽工程特点,提出船闸电站同岸布置和异岸布置两种集中布置方案.为寻求最佳工程方案,重点从施工组织、通航条件、泄流能力和工程投资等方面对两种总体方案进行分析比选,论证了同岸布置方案具有投资省、施工组织方便等明显优势,确定枢纽布置采用同岸布置方案.【期刊名称】《水运工程》【年(卷),期】2019(000)001【总页数】5页(P126-130)【关键词】汉江雅口航运枢纽;总体布置;集中布置【作者】孙保虎;张信伟;胡峰军;杨洪祥【作者单位】湖北省交通规划设计院股份有限公司,湖北武汉430051;湖北省交通规划设计院股份有限公司,湖北武汉430051;湖北省交通规划设计院股份有限公司,湖北武汉430051;湖北省交通规划设计院股份有限公司,湖北武汉430051【正文语种】中文【中图分类】U651;TV61汉江雅口航运枢纽位于汉江中游丹江口—钟祥河段、湖北省宜城市下游15.7 km 处，是湖北省境内汉江梯级开发规划9级中的第7级，其上下游分别与崔家营梯级和碾盘山梯级衔接，主要以航运为主，结合发电，兼顾旅游、灌溉等综合开发功能，是湖北省交通运输厅利用世界银行资金建设的第2个航运枢纽工程。
枢纽正常蓄水位55.22 m，相应库容3.37亿m3，装机容量75 MW，航道等级为Ⅲ(2)级。
主要建筑物包括1座1 000吨级船闸、6台灯泡贯流式机组、44孔泄水闸、土石坝、鱼道和坝顶公路桥等工程，项目总投资33.5亿元。
主体工程于2016年12月开工建设，计划2020年完工。
本文根据坝址河段的河势、地形和建成后运行管理方面的特点，结合规范要求[1]，提出2种集中布置方案，从施工组织、通航条件、泄流能力和工程投资等方面分析论证了船闸电站同岸布置(方案1)和船闸电站异岸布置(方案2)的优缺点，最终确定较为合理的总体布置方案。
1 自然条件1.1 河段河势坝址所处河段具有典型的游荡特点，全河段呈宽窄相间的莲藕状，最大洪水河宽达5 000～6 000 m，枯水河宽仅300～600 m。
