概述底盘和发动机编号 ..............................................1-2识别号位置 .......................................................1-4危险/警告/小心标签位置 ...................................1-6拖曳 ................................................................1-8缩写 ................................................................1-10注意：对于未显示在本章节中的项目，请参考2008 Accord维修手册P/N 62TA000A。
车型变更概要V6发动机车型已新增。
概述1-2底盘和发动机编号车辆识别号发动机编号变速器编号适用区域和代码清单适用区域代码车身类型等级名称发动机类型变速器类型制造商名称KK4门EX V6J35Z25AT Honda of America Mfg. Inc., U.S.A.EX V6AR5ATKY4门35LX5AT本田技研工业株式会社35EX5AT35EX-P5AT2门35V6EX5AT Honda of America Mfg. Inc., U.S.A.V6EX-G5ATKU-C4门35SiR (C)5AT本田技研工业株式会社SiR (C)-P5ATKD4门 3.55AT1-3概述1-4识别号位置4门：注意：图示为左驾驶车型，右驾驶车型与此类似。
左侧门柱：2门：左侧门柱：1-5概述1-6危险/警告/小心标签位置4门车型发动机室：注意：图示为左驾驶车型，右驾驶车型与此类似。
门柱：注意：图示为左驾驶车型，右驾驶车型与此类似。
2门车型发动机室：门柱：1-7概述1-8拖曳如果需要拖曳车辆，可与专业的拖曳服务公司电话联系。
本田雅阁八代(08款)影音导航安装教程1、雅阁八代原车效果图
2、用胶刀由内向外撬松拆下银色装饰条
3、拆下右边装饰条后可看到中控台右下角有固定螺丝。
4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝
5、用螺丝刀把中控台的固定螺丝拆除
6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮
7、用两手上下拆松中控台
8、把中控台拆下
9、用钥匙拔掉所有原主机的数据电源线
10、中控台原主机拆开之后效果
11、把原主机与中控面板的固定螺丝拆除
12、原车主机与中控面板分开
13、拆下空调控制模块
14、飞歌一体机外观
15、将飞歌主机与原车中控面板组装
16、用螺丝将飞歌主机与原车中控面板固定
17、将空调控制模块装回中控台面板
18、用螺丝固定空调控制模块
19、准备要安装上的飞歌屏幕
20、到这一步特别要注意的是:要用飞歌专用线材先给飞歌屏幕接上数据线,再进行接主机数据电源线,否则对主机有烧坏.
21、接完屏幕数据线后,接着将飞歌专用线材与原车线对接好后，接上汽车电源线和数据线
22、用螺丝将飞歌屏幕固定
23、将新组装好中控台装回仪表台
24、开机测试
25、原车空调功能在飞歌触摸屏上显示
26、测试收看电视节目
27、固定中控台右下角
28、装回仪表台右边银色装饰条
29、装回仪表台左边银色装饰条
30、雅阁八代安装完后效果。
概述1-10缩写维修手册中常用汽车缩略语列表。
ABS A/C ACEA ACL A/F AHB ALR ALT AMP ANT API APPAPPROX.ASSY A/T ATDC ATF ATT AUTO AUX BARO BAT BCM BDC BTDC CARB CAT 或CATA CD CHG CKF CKP CL V CMBS CMP CO COMP CPB CPC CPU CVT CVTF CYL CYP防抱死制动系统空调、空调机欧洲汽车制造商协会空气滤清器空燃比先进液压助力器自动锁止卷收器交流发电机安培天线美国石油学会加速踏板位置大约总成自动变速器上止点后自动变速器油附件自动辅助的、附件大气压力蓄电池蓄电池状态监视器下止点上止点前化油器催化转换器光盘充电曲轴转速波动曲轴位置计算出的负载值碰撞减轻制动系统凸轮轴位置一氧化碳完成，完全离合器压力支持离合器压力控制中央处理器单元无级变速器无级变速器油液气缸、油缸气缸位置DIFF DLC DLI DOHC DOT DPF DPI DPSF DTC EBD ECM ECT EGR EGT ELD EPR EPS ETCS EVAP EX F FIA FL FP FR FRP FSR FWD GAL GND GPS H/B HBA HC HDS HFT HID HIM HO2S HPS HVAC差速器数据连接器无分电器点火双顶置凸轮轴交通部柴油机微粒滤清器双点喷射双泵系统用油故障诊断代码电子制动力分配发动机控制单元发动机冷却液温度废气再循环废气温度电气负载检测器蒸发器压力调节器电动动力转向电子节气门控制系统蒸发排放排气、废气前燃油喷射空气左前方燃油泵右前方燃油分配管压力失效保护继电器前轮驱动加仑搭铁全球定位系统掀背式液压制动辅助碳氢化合物本田诊断系统免提电话高强度放电本田接口单元热氧传感器液压动力转向取暖、通风和空调系统IABIAC IACVIARIATICMIDID或I.D. i-DSIIG或IGN IMA IMMOBI. IMRC IMTININJINTIQAISVKSLL/CLCDLEDLEVLFLHLHDLRLSDL4MAF MAP MAX. MBS MCK MCM MCU MICS MICU MIL MIN. MPIM/SM/TMTF 进气旁通怠速空气控制怠速空气控制阀进气谐振器进气温度点火控制单元识别内径智能型双火花塞顺序点火系统点火怠速混合调节集成式电机助力系统发动机防盗锁止系统进气歧管管路控制系统进气歧管调节进气喷射间歇，间断喷油量调整（柴油机车型）进气调节阀爆震传感器左锁止离合器液晶显示屏发光二极管低排放量车辆左前方左向左驾驶车型左后方防滑差速器直列式四缸（发动机）质量型空气流量歧管绝对压力最大值主轴制动系统电机检查电机控制单元力矩控制单元多路集成控制系统多路集成控制单元故障指示灯最小值多点燃油喷射手动转向手动变速器手动变速器用油NOxOBDOD或O.D.OPDSO2SPAIRPCMPCVPDUPGM-FIPGM-IGPHPLPMRP/NPRIP/SPSFPSPPSWQtyRREFRHRHDRLRONRRSAESCSSECSOHCSOLSPECS/RSRSSTDSW氮氧化物车载电脑诊断外径乘客位置检测系统氧传感器脉冲二次空气喷射动力系统控制单元曲轴箱强制通风装置比例控制阀动力传动单元程控燃油喷射程控点火高压指示灯或低压泵电机继电器零件号主动力转向动力转向液动力转向压力压力开关数量右基准，参考右向右驾驶车型左后方研究法辛烷值右后方汽车工程师学会维修检查信号秒，第二单顶置凸轮轴电磁线圈规格天窗气囊标准开关（续）1-11概述1-12缩写（续）T TB T/B TC TCM TCS TDC TFT T/N TP TWC VC VIN VSA VSS VTEC VVIS V6W W/O WOT 2WD 4WD 4AT 5AT 5MT 6MT P R N D4D3D M S L O/D 1ST 2ND 3RD 4TH 5TH 6TH扭矩节气门体正时皮带变矩器变速器控制单元牵引力控制系统上止点薄膜晶体管工具号码节气门位置三元催化转换器粘液耦合器车辆识别号车辆稳定性辅助系统车速传感器可变气门正时和气门升程电子控制可变容量进气系统V 型6缸（发动机）有没有节气门全开两轮驱动四轮驱动四档自动变速器五档自动变速器五档手动换挡变速器六档手动换挡变速器驻车档倒档空档前进档（一档到四档）前进档（一档到三档）前进档手动模式第二低速档超速档低速（档）第二（档）第三（档）第四（档）第五（档）第六（档）电路图4-5点火系统4-19部件位置索引点火系统电路图4-20充电系统电路图4-26。
淘宝店: /本田车系2009广州本田CITY锋范原厂维修手册2007本田Acura讴歌RL中文原厂维修手册2009本田Acura讴歌TL中文原厂维修手册2002至2004本田stream时韵维修手册2004本田stream原厂维修手册增补版2007东风本田新CR-V原厂维修手册2004东风本田CR-V原厂维修手册2009东风本田思域原厂维修手册2007东风本田思域原厂维修手册2006东风本田思域原厂维修手册2006本田思域混合动力技术培训手册2005广州本田奥德赛原厂维修手册2006广州本田奥德赛维修手册2002广州本田奥德赛原厂维修手册2004广州本田飞度原厂维修手册2006广州本田飞度原厂维修手册增补版2008广州本田飞度原厂维修手册2009广州本田飞度原厂维修手册2006广州本田思迪CITY维修手册2008广州本田思迪维修手册增补版2008广州本田新雅阁原厂维修手册2008广州本田雅阁原厂培训资料2008广州本田雅阁原厂维修手册增补版2008广州本田雅阁音响导航原厂培训2006广州本田雅阁原厂维修手册2003广州本田2.3雅阁原厂维修手册2001广州本田雅阁原厂维修手册丰田车系2010广汽丰田凯美瑞油电混合动力维修手册第一册2010广汽丰田凯美瑞油电混合动力维修手册第二册2010广汽丰田凯美瑞油电混合动力维修手册第三册2010广汽丰田凯美瑞油电混合动力维修手册第四册2010广汽丰田凯美瑞油电混合动力全车电路图2010广汽丰田凯美瑞油电混合动力损伤维修手册2010广汽丰田凯美瑞油电混合动力新车特性2010广汽丰田凯美瑞油电混合动力新车培训2010广汽丰田凯美瑞油电混合动力用户手册+应急指南2008广汽丰田凯美瑞原厂维修手册2009广汽丰田汉兰达原厂维修手册第一册2009广汽丰田汉兰达原厂维修手册第二册2009广汽丰田汉兰达原厂维修手册第三册2009广汽丰田汉兰达原厂维修手册第四册2009广汽丰田汉兰达原厂维修手册第五册2009广汽丰田汉兰达原厂新车特性2007丰田汉兰达原厂维修手册2010一汽丰田皇冠原厂培训手册2010一汽丰田皇冠原厂全车电路图2004一汽丰田皇冠原厂维修手册2006一汽丰田皇冠彩色电路图2006一汽丰田皇冠原厂维修手册增补篇2007一汽丰田卡罗拉原厂维修手册2007丰田FJ酷路泽原厂维修手册2007丰田FJ酷路泽原厂技术培训2008广州丰田雅力士原厂维修手册2000一汽丰田花冠原厂维修手册2004一汽丰田花冠原厂电路图2003一汽丰田花冠轿车维修手册2005丰田雷克萨斯GS430原厂中文培训资料2005丰田雷克萨斯GS430.GS300原厂中文培训资料2005丰田雷克萨斯GS430.GS300维修手册(英文版)丰田雷克萨斯LS430电器维修手册中文版雷克萨斯A761E波箱原厂维修手册丰田雷克萨斯IS200维修手册丰田凌志LS400原厂中文维修手册丰田陆地巡洋舰维修手册一汽丰田特锐原厂维修手册2006一汽丰田威驰电路图（增补版）一汽丰田威驰原厂维修手册一汽丰田威姿原厂维修手册丰田系列发动机原厂维修手册2005一汽丰田锐志原厂维修手册日产车系2008东风日产天籁原厂维修手册2006东风日产天籁原厂维修手册2004东风日产天籁原厂维修手册东风日产新天籁原厂技术培训2006东风日产轩逸维修资料2008东风日产奇骏原厂维修手册2008东风日产新奇骏T31原厂培训教材2003日产奇骏T30维修手册2001日产奇骏T30维修手册2008郑州日产御轩原厂维修手册2006东风日产轩逸原厂维修手册2006东风日产轩逸G11原厂技术培训2006日产淑女跑车350Z原厂维修手册2006日产风雅原厂维修手册1999日产碧莲W41原厂维修手册2001日产佳奔E25原厂维修手册2005东风日产骐达原厂维修手册2005东风日产颐达原厂维修手册2007东风日产骊威原厂维修手册2006东风日产骏逸原厂维修手册94-98日产风度A32原厂维修手册2001日产风度A33原厂维修手册2001风神蓝鸟全车维修手册2002日产风神蓝鸟二代原厂维修手册2004日产风神蓝鸟智尊原厂维修手册2005日产尼桑贵仕V42原厂维修手册2007日产尼桑贵仕维修手册1997日产途乐Y61原厂维修手册1999日产途乐Y61原厂维修手册2001日产途乐Y61原厂维修手册2004日产西玛F50原厂维修手册2005日产西玛F50原厂维修手册94-97日产阳光B14原厂维修手册2002日产阳光N16原厂维修手册2003东风日产阳光EQ7202原厂维修手册2005东风日产阳光EQ7202原厂维修手册2005郑州日产皮卡P27原厂维修手册2006郑州日产皮卡P31原厂维修手册2007郑州日产SUV奥丁原厂维修手册2004郑州日产帕拉丁原厂维修手册2001日产皮卡D22原厂维修手册94-99日产皮卡D22原厂维修手册马自达车系2008一汽马自达M5原厂维修手册2008长安马自达2原厂维修手册2008长安马自达2原厂技术培训2010长安马自达M3原厂维修手册2010长安马自达M3原厂技术培训手册2006长安马自达M3原厂维修手册2008马自达RX-8维修手册2009马自达M6睿翼维修手册2009一汽马自达M6睿翼原厂技术培训2007一汽马自达M6原厂维修手册2006一汽马自达M6原厂维修手册2005马自达M6自动变速器原厂维修手册2005马自达M6维修车间操作手册2010新一代普利马维修技术原厂培训2005海南马自达普利马原厂维修手册2004海南普利马原厂维修手册2003海南马自达福美来原厂维修手册2006海南马自达福美来二代原厂维修手册2009海马VT2无级变速器维修手册2004马自达MPV自变速驱动桥维修手册2001马自达MPV原厂维修手册三菱车系2007长丰猎豹CS6原厂维修手册2009长丰猎豹CS7原厂维修手册长丰猎豹吉普汽车维修手册长丰猎豹汽车原厂技术培训东南得利卡原厂维修手册东南富利卡原厂维修手册东南戈蓝汽车原厂维修手册东南菱帅原厂维修手册东南菱绅原厂维修手册东南系列发动机变速器原厂维修资料三菱戈蓝原厂维修手册2008三菱格蓝迪原厂维修手册2007三菱格蓝迪原厂维修手册2006三菱格蓝迪原厂维修手册（中国版补充）2004三菱格蓝迪原厂维修手册2007三菱蓝瑟原厂维修手册三菱戈蓝蓝瑟维修手册2008北京欧蓝德原厂维修手册2006北京欧蓝德原厂维修手册2004北京欧蓝德原厂维修手册2002三菱帕杰罗速跑原厂维修手册2004三菱帕杰罗速跑P45维修手册2008三菱帕杰罗原厂维修手册三菱帕杰罗V73全车原厂车间检修手册三菱帕杰罗V73原厂维修手册三菱帕杰罗原厂维修手册三菱系列发动机变速器维修手册铃木车系2007铃木吉姆尼原厂维修手册2009长安铃木新天语SX4自动变速器维修手册2009长安铃木新天语SX4原厂维修手册2007长安铃木天语SX4维修手册长安铃木天语SX4轿车CNG系统维修手册2006铃木超级维特拉原厂维修手册长安铃木羚羊原厂维修手册2005长安铃木燕雨原厂维修手册昌河铃木北斗星微型客车原厂维修手册2006昌河爱迪尔原厂维修手册铃木SOLIO所力歐（1.3L）维修手册斯巴鲁车系2008斯巴鲁森林人原厂维修手册2006斯巴鲁森林人原厂维修手册2005斯巴鲁森林人原厂维修手册2004斯巴鲁森林人原厂维修手册2006斯巴鲁翼豹原厂维修手册2005斯巴鲁翼豹原厂维修手册2007斯巴鲁力狮原厂维修手册2006斯巴鲁力狮原厂维修手册2005斯巴鲁力狮原厂维修手册现代车系2009北京现代索纳塔领翔NFC维修手册2009北京现代索纳塔领翔NFC培训手册2009北京现代索纳塔EF名驭电路图2007北京现代索纳塔自动波电路图北京现代现代索纳塔维修手册北京现代索纳塔发动机培训2005北京现代索纳塔NF御翔原厂维修手册2008北京现代索纳塔NF御翔原厂全车电路图北京现代索纳塔御翔NFC培训手册2009北京现代伊兰特原厂维修手册2008北京现代伊兰特悦动原厂维修手册北京现代伊兰特原厂技术培训手册2007北京现代伊兰特原厂全车电路图2004北京现代伊兰特原厂维修手册2008北京现代途胜原厂全车电路图2009北京现代途胜原厂全车电路图2009北京现代途胜原厂维修手册北京现代途胜原厂技术培训教材2004北京现代途胜原厂维修手册2009北京现代雅申特原厂维修手册2008北京现代雅绅特原厂全车电路图2006北京现代雅绅特原厂维修手册2006华泰现代圣达菲原厂维修手册2008华泰现代新圣达V6原厂维修手册华泰现代圣特菲原厂技术培训教材华泰现代特拉卡原厂维修手册现代特拉卡柴油发动机原厂维修手册现代酷派跑车原厂全车电路图现代XG君爵原厂维修手册2004现代雅科仕原厂维修手册起亚车系2005东风起亚赛拉图原厂维修手册2005东风悦达起亚千里马原厂维修手册东风悦达千里马原厂维修手册东风悦达起亚千里马原厂维修培训手册2009东风悦达起亚福瑞迪原厂技术培训2009起亚狮跑20DOHCVVT维修手册2007起亚狮跑原厂维修手册2006起亚狮跑原厂全车电路图2003东风悦达起亚远舰维修手册东风悦达起亚远舰新车技术培训教材起亚嘉华原厂维修手册东风悦达起亚嘉华原厂培训资料东风悦达起亚嘉华原厂全车电路图2003东风起亚悦达嘉华3.5维修手册大宇车系大宇希望原厂维修手册大宇（DAEWOO）LEGANZA典雅轿车全车线路图大宇（DAEWOO）兰龙轿车原厂全车线路图大宇蓝龙新巧龙旅行家典雅维修手册大宇王子超级沙龙轿车电控燃油喷射系统维修手册大宇Daewoo贵族希望ESPERO轿车电喷系统维修手册大宇蓝龙电器系统维修手册大宇蓝龙发动机电控系统检修大宇系列汽车电气元件位置及电路图全集通用车系2009上海通用别克新君威原厂维修手册2003上海通用别克君威原厂维修手册2009上海通用别克新君越原厂维修手册2008上海通用别克君越原厂维修手册2008上海通用别克君越混合动力维修手册2008通用别克君越6T40自动变速箱维修手册2006上海通用别克君越原厂维修手册2006上海通用别克GL8原厂维修手册2006上海通用别克GL8陆尊原厂维修手册2005上海通用别克GL8陆尊原厂维修手册2003上海通用别克GL8原厂维修手册增补本2001上海通用别克GL8原厂维修手册上海通用别克GL8陆尊原厂维修手册2005通用别克荣御原厂维修手册2005上海通用荣御原厂技术培训资料上海别克新世纪原厂维修手册2000通用别克新世纪GL GLX GS维修手册2003上海通用别克世纪维修手册2008通用凯迪拉克CTS原厂维修手册2007凯迪拉克(ESCALADE)凯雷德维修手册2006通用凯迪拉克SGM980原厂维修手册2005通用凯迪拉克XLR原厂维修手册2005通用凯迪拉克SRX原厂维修手册2005通用凯迪拉克CTS原厂维修手册2005通用凯迪拉克CRX原厂维修手册上海通用凯迪拉克原厂技术培训教材2010上海通用别克凯越原厂全车电路图2008上海通用别克凯越原厂维修手册2008上海通用别克新凯越培训手册2004上海通用别克凯越原厂维修手册上海通用别克凯越HRV维修手册2010上海通用林荫大道原厂维修手册2007上海通用林荫大道原厂维修手册2010雪佛兰新赛欧原厂技术培训手册2005上海通用赛欧原厂维修手册2003上海通用赛欧维修手册上海别克赛欧轿车维修手册全车电路图2007上海通用雪佛兰乐骋原厂维修手册2007上海通用雪佛兰景程原厂维修手册2006上海通用雪佛兰景程维修手册2005上海通用雪佛兰景程原厂维修手册2007上海通用雪佛兰乐风原厂维修手册2009上海通用雪佛兰科鲁兹原厂维修手册2007通用雪佛兰科帕奇C100原厂维修手册上海通用五菱SPARK原厂维修手册福特车系2008长安福特福克斯原厂维修手册2005长安福特福克斯原厂维修手册2007长安福特蒙迪欧智胜原厂维修手册长安福特蒙迪欧原厂维修手册长安福特蒙迪欧维修手册增补版福特蒙迪欧5速变速箱原厂维修手册长安福特蒙迪欧原厂技术培训手册2009长安福特嘉年华电气原厂维修手册2008长安福特嘉年华原厂维修手册2005长安福特嘉年华电气维修手册2003长安福特嘉年华原厂维修手册2005福特领航员原厂维修手册2005福特翼虎原厂维修手册2007福特S-MAX原厂维修手册2007长安福特S-MAX原厂技术培训资料道奇车系道奇大捷龙中文维修手册道奇捷龙汽车维修手册克莱期勒300C维修技术培训手册Chrysler Neon 2000 彩虹原厂维修手册STRA TUS 2000道奇原厂维修手册克莱斯勒倪虹原厂维修手册克莱斯勒土星原厂手册克莱斯勒北京切诺基维修手册雪铁龙车系2006东风雪铁龙凯旋维修手册东风雪铁龙凯旋原厂培训与电路图东风雪铁龙雪铁龙C2维修手册2007东风雪铁龙毕加索原厂维修手册东风雪铁龙毕加索全车原厂电路图东风雪铁龙毕加索轿车结构与维修东风雪铁龙毕加索原厂维修手册东风雪铁龙塞纳维修手册东风雪铁龙爱丽舍原厂维修手册东风雪铁龙爱丽舍全车电路图东风雪铁龙爱丽舍轿车维修手册神龙富康988EX维修手册神龙富康ZX维修手册富康988轿车电气元件位置与电路图神龙富康自动变速器维修手册神龙富康全车电路图神龙富康电喷发动机修理手册标致车系东风标致307原厂维修手册2008东风标致307二厢2.0原厂电路图2007东风标致307CMS 2.0 原厂电路图东风标致307 1.6自动档V AN+CAN全车电路图东风标致307多路传输系统培训东风标致307原厂技术培训手册东风标致206原厂电气维修手册东风标致206原厂技术培训手册2010东风标致408原厂技术培训手册菲亚特车系菲亚特维修手册南京菲亚特派力奥维修手册南京菲亚特西耶那维修手册新雅途EPS维修资料英国车系路虎汽车维修手册南京名爵原厂维修手册上汽荣威原厂维修手册大众车系2010一汽大众CC原厂维修手册2010一汽大众CC原厂技术培训手册2010一汽大众CC原厂保养手册2009一汽大众高尔夫A6原厂维修手册2009上海大众途观原厂培训手册2009上海大众朗逸原厂维修手册2009上海大众朗逸原厂全车电路图2005一汽大众开迪Caddy原厂维修手册2005一汽大众开迪Caddy原厂技术培训手册2005一汽大众开迪Caddy原厂全车电路图2009一汽大众速腾原厂维修手册2009一汽大众速腾1.4T原厂技术培训一汽大众速腾09G波箱阀体分解图2006一汽大众速腾原厂维修手册2010一汽大众迈腾原厂电路维修手册2009一汽大众迈腾原厂电路维修手册2009一汽大众迈腾新技术原厂培训2009一汽大众迈腾1.4T原厂维修手册2007一汽大众迈腾原厂维修手册2009大众辉腾原厂技术培训手册2009上海大众帕萨特新领驭电路图2007上海大众帕萨特领驭原厂维修手册2005帕萨特GLI原厂全车电路图上海大众PASSAT领驭售后技术培训上海大众帕萨特B5原厂维修手册2001-2003波罗1.4中文原厂维修手册2007上海大众波罗劲情劲取原厂维修手册上海大众POLO 维修手册2005POLO GP上海大众内部培训资料2004上海大众桑塔纳3000维修手册上海大众桑塔纳2000维修手册桑塔纳01N自动变速箱维修手册2008上海大众新桑塔纳全车电路图上海大众斯柯达法比亚原厂维修手册2003上海大众途安原厂维修手册2004上海大众途安原厂维修手册上海大众途安内部技术培训教材上海大众途锐维修手册一汽大众宝来原厂维修手册2004一汽大众宝来原厂技术培训教材一汽大众宝来全车电路图2008一汽大众新宝来原厂维修手册2006一汽大众宝来维修手册2004一汽捷达原厂维修手册2006一汽大众捷达原厂全车电路图2005一汽大众捷达原厂全车电路图一汽大众捷达柴油车维修手册一汽捷达都市先锋维修手册一汽捷达电喷系列轿车维修手册2003上海大众高尔维修手册奥迪车系一汽大众奥迪A6L C6原厂维修手册一汽大众奥迪A6原厂维修手册一汽大众奥迪A6原厂技术培训一汽大众奥迪A4原厂维修手册一汽大众奥迪A4原厂技术培训奥迪A6维修手册奥迪Q7原厂全车电路图奥迪Q7原厂车间维修手册奥迪Q7原厂自学培训手册奥迪TT原厂自学手册2008奥迪TT原厂电路维修手册奥迪A8原厂维修手册奥迪A8原厂技术培训资料欧洲车系绅宝系列车型中文维修资料欧宝系列车型中文维修资料沃尔沃系列车型中文维修资料奔驰系列车型中文维修资料宝马系列车型中文维修资料比亚迪车系2008比亚迪F0原厂维修手册2008比亚迪F0电喷系统维修手册2008比亚迪F1厂家技术培训手册2007比亚迪F3 F3-R原厂维修手册2007比亚迪F3发动机电喷系统维修手册2007比亚迪F3维修站培训教材2006比亚迪F3原厂维修手册2009比亚迪F6原厂维修手册2009比亚迪S8原厂维修手册2009比亚迪S8厂家内部培训教材奇瑞车系2008奇瑞A520原厂维修手册2009奇瑞A3原厂维修手册2011奇瑞新A3原厂维修手册2009奇瑞威麟V5原厂维修手册奇瑞东方之子原厂维修手册奇瑞风云系列车型原厂维修手册奇瑞旗云A15原厂维修手册2007奇瑞新A15旗云维修手册奇瑞瑞虎原厂维修手册2010奇瑞瑞麒G6原厂维修手册2010奇瑞瑞麒G5原厂维修手册2008奇瑞瑞麒2原厂维修手册奇瑞QQ原厂维修手册长城车系长城风骏原厂维修手册长城哈弗原厂维修手册长城嘉誉原厂维修手册长城酷熊原厂维修手册长城精灵原厂维修手册长城赛铃原厂维修手册长城赛弗原厂维修手册长城炫丽原厂维修手册长城赛影原厂维修手册吉利车系2010吉利帝豪原厂维修手册2007吉利金刚原厂维修手册吉利美人豹跑车维修手册2010吉利熊猫原厂电气维修手册2009吉利远景原厂技术培训手册2006吉利远景原厂维修手册吉利自由舰维修手册吉利FC-1全自动汽车空调维修手册吉利优利欧汽车电路图册中兴汽车中兴皮卡原厂维修手册中兴汽车无限原厂维修手册中兴威虎发动机原厂维修手册江铃汽车江铃陆风风华原厂维修手册江铃陆风风尚原厂维修手册江铃陆风原厂维修手册江铃宝典皮卡原厂维修手册江铃全顺原厂维修手册力帆汽车重庆力帆520原厂维修手册重庆力帆620原厂维修手册江淮汽车江淮宾悦原厂维修手册江淮瑞风原厂维修手册华晨汽车华晨中华轿车原厂维修手册华晨中华骏捷原厂维修手册华晨金杯海狮维修手册丰田海狮面包车维修手册华普汽车华普海锋原厂维修手册华普海尚原厂维修手册华普海迅原厂维修手册华普海域原厂维修手册华普海悦原厂维修手册哈飞汽车哈飞民意原厂维修手册哈飞赛马原厂维修手册哈飞赛豹电控维修手册长安汽车长安CM8原厂维修手册长安奔奔原厂维修手册长安之星原厂维修手册长安志翔原厂维修手册福田汽车北汽福田原厂维修手册福田蒙派克原厂维修手册双环汽车双环CEO原厂维修手册双环小贵族原厂维修手册一汽汽车天津夏利汽车维修手册一汽华利维修手册一汽佳宝原厂维修手册。

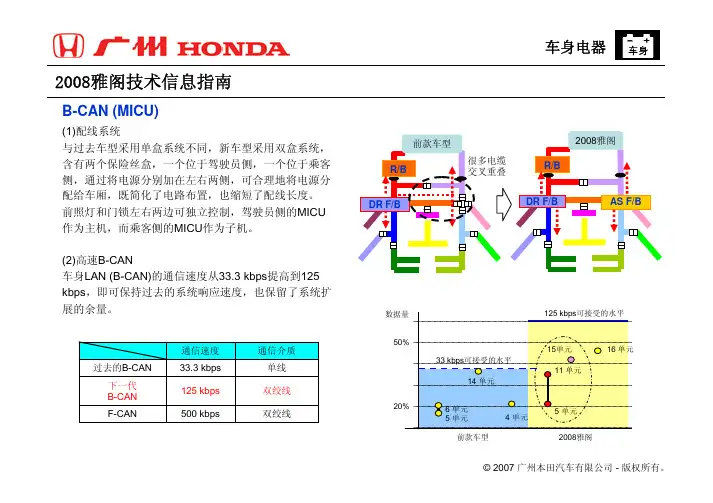

2008雅阁技术信息指南B-CAN (MICU)R/BDR F/BR/BDR F/B AS F/B前款车型2008雅阁很多电缆交叉重叠数据量前款车型2008雅阁20%50%5 单元14 单元4 单元5 单元11 单元15单元16 单元33 kbps 可接受的水平125 kbps 可接受的水平6 单元通信速度通信介质过去的B-CAN 33.3 kbps 单线下一代B-CAN 125 kbps 双绞线F-CAN500 kbps双绞线(1)配线系统与过去车型采用单盒系统不同，新车型采用双盒系统，含有两个保险丝盒，一个位于驾驶员侧，一个位于乘客侧，通过将电源分别加在左右两侧，可合理地将电源分配给车厢，既简化了电路布置，也缩短了配线长度。
前照灯和门锁左右两边可独立控制，驾驶员侧的MICU 作为主机，而乘客侧的MICU 作为子机。
(2)高速B-CAN车身LAN (B-CAN)的通信速度从33.3 kbps 提高到125 kbps ，即可保持过去的系统响应速度，也保留了系统扩展的余量。
2008雅阁技术信息指南两线B-CAN为支持较大的通信网络，车身网络（B-CAN）系统使用了较高的比特率，用两个电路传输数据。
为了进行正常操作，两个电路都必须完整。
如果其中一个电路断路或对地搭铁，则将失去通讯。
2008雅阁技术信息指南两线B-CAN第二个多路集成控制单元（MICU）位于乘客侧保险丝/继电器盒中，这两个MICU控制所有的部件。
左侧即驾驶员侧MICU控制左侧车外灯，门锁，车内照明灯和刮水器系统。
刮水器系统直接连接至MICU，不使用串行数据。
右侧即乘客侧MICU控制右侧车外灯和门锁。
该MICU根据来自驾驶员侧MICU的串行数据来控制车外灯。
2008雅阁技术信息指南LIN2008Accord上还应用了新的车身网络。
局域互联网（LIN）连接了驾驶员侧电动车窗总开关，乘客侧电动车窗开关和天窗控制单元。
该网络将来自驾驶员侧电动车窗总开关的串行数据作为电动作为电动后视镜指令发送至乘客侧电动车窗开关。
概述1-10缩写维修手册中常用汽车缩略语列表。
ABS A/C ACEA ACL A/F AHB ALR ALT AMP ANT API APPAPPROX.ASSY A/T ATDC ATF ATT AUTO AUX BARO BAT BCM BDC BTDC CARB CAT 或CATA CD CHG CKF CKP CL V CMBS CMP CO COMP CPB CPC CPU CVT CVTF CYL CYP防抱死制动系统空调、空调机欧洲汽车制造商协会空气滤清器空燃比先进液压助力器自动锁止卷收器交流发电机安培天线美国石油学会加速踏板位置大约总成自动变速器上止点后自动变速器油附件自动辅助的、附件大气压力蓄电池蓄电池状态监视器下止点上止点前化油器催化转换器光盘充电曲轴转速波动曲轴位置计算出的负载值碰撞减轻制动系统凸轮轴位置一氧化碳完成，完全离合器压力支持离合器压力控制中央处理器单元无级变速器无级变速器油液气缸、油缸气缸位置DIFF DLC DLI DOHC DOT DPF DPI DPSF DTC EBD ECM ECT EGR EGT ELD EPR EPS ETCS EVAP EX F FIA FL FP FR FRP FSR FWD GAL GND GPS H/B HBA HC HDS HFT HID HIM HO2S HPS HVAC差速器数据连接器无分电器点火双顶置凸轮轴交通部柴油机微粒滤清器双点喷射双泵系统用油故障诊断代码电子制动力分配发动机控制单元发动机冷却液温度废气再循环废气温度电气负载检测器蒸发器压力调节器电动动力转向电子节气门控制系统蒸发排放排气、废气前燃油喷射空气左前方燃油泵右前方燃油分配管压力失效保护继电器前轮驱动加仑搭铁全球定位系统掀背式液压制动辅助碳氢化合物本田诊断系统免提电话高强度放电本田接口单元热氧传感器液压动力转向取暖、通风和空调系统IABIAC IACVIARIATICMIDID或I.D. i-DSIIG或IGN IMA IMMOBI. IMRC IMTININJINTIQAISVKSLL/CLCDLEDLEVLFLHLHDLRLSDL4MAF MAP MAX. MBS MCK MCM MCU MICS MICU MIL MIN. MPIM/SM/TMTF 进气旁通怠速空气控制怠速空气控制阀进气谐振器进气温度点火控制单元识别内径智能型双火花塞顺序点火系统点火怠速混合调节集成式电机助力系统发动机防盗锁止系统进气歧管管路控制系统进气歧管调节进气喷射间歇，间断喷油量调整（柴油机车型）进气调节阀爆震传感器左锁止离合器液晶显示屏发光二极管低排放量车辆左前方左向左驾驶车型左后方防滑差速器直列式四缸（发动机）质量型空气流量歧管绝对压力最大值主轴制动系统电机检查电机控制单元力矩控制单元多路集成控制系统多路集成控制单元故障指示灯最小值多点燃油喷射手动转向手动变速器手动变速器用油NOxOBDOD或O.D.OPDSO2SPAIRPCMPCVPDUPGM-FIPGM-IGPHPLPMRP/NPRIP/SPSFPSPPSWQtyRREFRHRHDRLRONRRSAESCSSECSOHCSOLSPECS/RSRSSTDSW氮氧化物车载电脑诊断外径乘客位置检测系统氧传感器脉冲二次空气喷射动力系统控制单元曲轴箱强制通风装置比例控制阀动力传动单元程控燃油喷射程控点火高压指示灯或低压泵电机继电器零件号主动力转向动力转向液动力转向压力压力开关数量右基准，参考右向右驾驶车型左后方研究法辛烷值右后方汽车工程师学会维修检查信号秒，第二单顶置凸轮轴电磁线圈规格天窗气囊标准开关（续）1-11概述1-12缩写（续）T TB T/B TC TCM TCS TDC TFT T/N TP TWC VC VIN VSA VSS VTEC VVIS V6W W/O WOT 2WD 4WD 4AT 5AT 5MT 6MT P R N D4D3D M S L O/D 1ST 2ND 3RD 4TH 5TH 6TH扭矩节气门体正时皮带变矩器变速器控制单元牵引力控制系统上止点薄膜晶体管工具号码节气门位置三元催化转换器粘液耦合器车辆识别号车辆稳定性辅助系统车速传感器可变气门正时和气门升程电子控制可变容量进气系统V 型6缸（发动机）有没有节气门全开两轮驱动四轮驱动四档自动变速器五档自动变速器五档手动换挡变速器六档手动换挡变速器驻车档倒档空档前进档（一档到四档）前进档（一档到三档）前进档手动模式第二低速档超速档低速（档）第二（档）第三（档）第四（档）第五（档）第六（档）电路图4-5点火系统4-19部件位置索引电路图4-20电路图4-26电路图4-45主动控制发动机支座 (ACM) 系统电路图4-54继电器和控制单元位置22-20仪表板䔺䑿22-21继电器和控制单元位置后22-22䔺䑿电源分布22-23电路识别R20A3、K24Z2发动机：（续）电源分布22-24电路识别（续）䔺䑿（续）22-25电源分布22-26电路识别（续）䔺䑿（续）22-27电源分布22-28电路识别（续）䔺䑿（续）22-29电源分布22-30电路识别（续）（续）22-31电路识别（续）22-32（续）22-33电路识别（续）22-3422-35电路识别（续）J35Z2发动机：22-36（续）22-37电路识别（续）22-38（续）22-39电路识别（续）22-40䔺䑿（续）22-41电源分布22-42电路识别（续）䔺䑿（续）22-43电源分布22-44电路识别（续）䔺䑿（续）22-45电源分布22-46电路识别（续）䔺䑿（续）22-47电源分布22-48电路识别（续）䔺䑿接地分布22-49电路识别（续）接地分布22-50电路识别（续）R20A3、K24Z2发动机：䔺䑿22-51J35Z2发动机：（续）接地分布22-52电路识别（续）䔺䑿（续）22-53接地分布22-54电路识别（续）䔺䑿（续）22-55接地分布22-56电路识别（续）䔺䑿（续）22-57接地分布22-58电路识别（续）䔺䑿22-59多路集成控制系统电路图22-64。
广州本田轿车电气元器件位置与电气线路图第一节广州本田轿车电气元器件位置图广州本田轿车电气元器件位置如图10-1-1~图10-1-52所示。
图10-1-1 风扇控制系统各部件位置图图10-1-2 起动系统部件的位置图图10-1-3 充电系统部件位置图图10-1-4 程序控制燃油喷射系统（PGM-FI）部件位置图（1）图10-1-5 程序控制燃油喷射系统（PGM-FI）部件位置图（2）图10-1-6 程序控制燃油喷射系统（PGM-FI）部件位置图（3）图10-1-7 程序控制燃油喷射系统（PGM-FI）部件位置图（4）图10-1-8 程序控制燃油喷射系统（PGM-FI ）部件位置图（5）图10-1-9 PGM-FI真空系统部件位置图图10-1-10 PGM-FI系统自诊断插头位置图图10-1-11 PGM-FI系统熔断丝位置图图10-1-12 ECM/PCM位置图图10-1-13 自动变速器电子控制元件位置图图10-1-14 ABS系统元件位置图图10-1-15 发动机舱继电器和控制元件位置图图10-1-16 仪表板与车门电器元件位置图（1）图10-1-17 仪表板与车门电器元件位置图（2）图10-1-18 仪表板与车门电器元件位置图（3）图10-1-19 安全指示灯系统部件位置图图10-1-20 照明系统控制部件位置图图10-1-21 转向信号/危险报警闪光装置部件位置图图10-1-22 车内灯具位置图图10-1-23 音响装置元件位置图图10-1-24 电动后视镜控制部件位置图图10-1-25 电动天窗控制元件位置图图10-1-26 电动座椅控制元件位置图图10-1-27 定速巡航控制系统元件位置图（1）图10-1-28 定速巡航控制系统元件位置图（2）图10-1-29 安全防盗系统控制元件位置图图10-1-30 遥控开启车门/防盗安全报警系统元件位置图（1）图10-1-31 遥控开启车门/防盗安全报警系统元件位置图（2）图10-1-32 安全气囊SRS系统部件位置图图10-1-33（a）熔断丝盒和插头位置图（驾驶侧仪表板下熔断丝/继电器盒）图10-1-33（b）熔断丝盒和插头位置图（Fo插头）图10-1-33（c）熔断丝盒和插头位置图（C1插头）图10-1-33（d）熔断丝盒和插头位置图（C2插头）图10-1-33（e）熔断丝盒和插头位置图（C3插头）图10-1-33（f）熔断丝盒和插头位置图（C4和C5插头）图10-1-33（g）熔断丝盒和插头位置图（Uo插头）图10-1-33（h）熔断丝盒和插头位置图（D1o和D1i插头）图10-1-33（i）熔断丝盒和插头位置图（D2o和D2i插头）图10-1-33（j）熔断丝盒和插头位置图（P1o和P1i插头）图10-1-34 暖风装置部件位置图图10-1-35 自动空调部件位置图（1）图10-1-36 自动空调部件位置图（2）图10-1-37 自动温湿控制部件位置图（1）图10-1-38 自动温湿控制部件位置图（2）图10-1-39 发动机舱电气线束和搭铁线的位置图（1）图10-1-40 发动机舱电气线束和搭铁线的位置图（2）图10-1-41 发动机舱电气线束和搭铁线的位置图（3）图10-1-42 仪表板电气线束和搭铁线的位置图（1）图10-1-43 仪表板电气线束和搭铁线的位置图（2）图10-1-44 车身电气线束和搭铁线的位置图（1）图10-1-45 车身电气线束和搭铁线的位置图（2）图10-1-46 电气线束和搭铁线的位置图（车辆后部）图10-1-47 电气线束和搭铁线的位置图（车顶部）图10-1-48 车门电气线束和搭铁线的位置图（1）图10-1-49 车门电气线束和搭铁线的位置图（2）图10-1-50 车门电气线束和搭铁线的位置图（3）图10-1-51 车门电气线束和搭铁线的位置图（4）图10-1-52 电气线束和搭铁线的位置图（电动座椅）第二节广州本田轿车电气线路图一、控制单元（ECU）插座广州本田轿车控制单元（ECU）插座如图10-2-1~图10-2-2所示。
2008款广州本田雅阁车身电气系统原厂维修手册（可编辑）2008款广州本田雅阁车身电气系统原厂维修手册62TA020W_22.book Page 1 Wednesday,November 28, 2007 4:19 PM 车身电气系统车身电气系统车外灯专用工具 22-2 组合灯开关测试 /更换. 22-158 一般故障排除信息. 22-3 无钥匙进入系统和发动机防盗锁止系统的雾灯遥控注册与重新编程22-11部件位置索引22-160DTC 故障排除索引 22-13电路图. 22-162MICU 输入测试22-164继电器和控制单元位置 22-20后雾灯更换 22-168后雾灯灯泡更换22-168电源分布 22-23搭铁分布 22-49车内照明灯部件位置索引22-169继电器电路图. 22-172电源继电器测试. 22-60 MICU 输入测试22-174多路集成控制系统上车灯控制系统电路图. 22-64部件位置索引22-179DTC 故障排除. 22-66 电路图. 22-180点火钥匙开关测试. 22-182 无钥匙 / 电动门锁 / 安全系统点火钥匙灯测试22-182部件位置索引22-68系统说明 22-71 仪表电路图. 22-72自诊断功能 22-183症状故障排除22-76电路图. 22-186控制单元输入测试. 22-77 防盗报警喇叭测试 /更换 22-88 驻车和倒车传感器系统部件位置索引22-190本田智能钥匙系统系统说明. 22-191部件位置索引22-89电路图. 22-193系统说明 22-91驻车和倒车传感器控制单元输入测试22-194 点火开关控制单元重新注册. 22-92 驻车和倒车传感器蜂鸣器测试 / 更换 22-196电路图. 22-93拐角驻车传感器更换. 22-196 DTC 故障排除. 22-96倒车传感器更换22-197症状故障排除信息. 22-126 症状故障排除索引. 22-131 发动机防盗锁止系统症状故障排除22-132部件位置索引22-198控制单元输入测试 /更换 22-146 系统说明. 22-199车门和行李厢 LF 天线测试 22-149 电路图. 22-200车内 LF天线测试22-150DTC故障排除22-201本田智能钥匙测试. 22-151 症状故障排除信息. 22-201 本田智能钥匙系统模式开关测试 /更换22-152症状故障排除22-204本田智能钥匙槽测试 / 更换22-152 系统检查. 22-208行李厢盖外把手开关测试 /更换. 22-153发动机防盗锁止无钥匙控制单元输入 RF单元更换. 22-153测试. 22-210前侧车内 LF天线更换. 22-154 发动机防盗锁止钥匙注册22-212 后侧车内LF天线更换. 22-154 发动机防盗锁止无钥匙控制单元后窗台板 LF天线更换. 22-155 重新注册 22-213后保险杠 LF天线更换. 22-155 发动机防盗锁止无钥匙控制单元遥控蜂鸣器更换. 22-156 更换. 22-213点火开关按钮更换. 22-157注意:对于未显示在本章节中的项目,参考 2008 Accord 维修手册 P/N62TA000B,2008 Accord 维修手册附录 P/N 62TA020。
图10-2-95 数字时钟系统电路图图10-2-96 自动变速器系统电路全图图10-2-97 自动变速器系统电路图（1）图10-2-98 自动变速器系统电路图（2）图10-2-99 自动变速器系统电路图（3）图10-2-100 自动变速器系统电路图（4）图10-2-101 自动变速器系统电路图（5）图10-2-102 自动变速器系统电路图（6）图10-2-103 ABS系统电路全图图10-2-104 ABS系统电路图（1）图10-2-105 ABS系统电路图（2）图10-2-106 ABS系统电路图（3）图10-2-107 ABS系统电路图（4）图10-2-108 ABS系统电路图（5）图10-2-109 ABS系统电路图（6）图10-2-110 手动空调寒气系统电路全图图10-2-111 手动空调寒气系统电路图（1）图10-2-112 手动空调寒气系统电路图（2）图10-2-113 手动空调寒气系统电路图（3）图10-2-114 手动空调寒气系统电路图（4）图10-2-115 手动空调寒气系统电路图（5）图10-2-116 恒温空调寒气系统电路全图图10-2-117 恒温空调寒气系统电路图（1）图10-2-118 恒温空调寒气系统电路图（2）图10-2-119 恒温空调寒气系统电路图（3）图10-2-120 恒温空调寒气系统电路图（4）图10-2-121 恒温空调寒气系统电路图（5）图10-2-122 恒温空调寒气系统电路图（6）图10-2-123 恒温空调寒气系统电路图（7）图10-2-124 平安气囊系统电路全图图10-2-125 平安气囊系统电路图（1）图10-2-126 平安气囊系统电路图（2）图10-2-127 电动后视镜系统电路图（可折式）（1/2）图10-2-128 电动后视镜系统电路图（可折式）（2/2）图10-2-129 电动后视镜系统电路图（非可折式）图10-2-130 喇叭系统电路图图10-2-131 点烟器系统电路图图10-2-132 大灯系统电路图（1/2）图10-2-133 大灯系统电路图（2/2）图10-2-134 雾灯系统电路图（1/2）图10-2-135 雾灯系统电路图（2/2）图10-2-136 小灯系统电路图（1/2）图10-2-137 小灯系统电路图（2/2）图10-2-138 转向灯系统电路图（1/3）图10-2-139 转向灯系统电路图（2/3）图10-2-140 转向灯系统电路图（3/3）图10-2-141 制动灯系统电路图图10-2-142 倒车灯系统电路图（自排）图10-2-143 牌照灯系统电路图图10-2-144 室内照明灯系统电路图（1/3）图10-2-145 室内照明灯系统电路图（2/3）图10-2-146 室内照明灯系统电路图（3/3）图10-2-147 行李箱灯系统电路图图10-2-148 车顶灯系统电路图图10-2-149 车顶灯系统电路图（顶级）（1/2）图10-2-150 车顶灯系统电路图（顶级）（2/2）图10-2-151 迎宾灯系统电路图。
