本田雅阁继电器盒内保险丝位置图

至部件的保险丝索引发动机盖下保险丝/继电器盒 (A)保险丝编号A所保护的部件或电路A1100 A*2125 A*1蓄电池、电源A2A2-1+B EPS70 A EPS 控制单元A2-2+B F/B MAIN 160 A仪表板下保险丝/继电器盒中的 B14 号、B15 号、B16 号、B17 号、B18号和 B36 号保险丝A2-3+B F/B OP140 A仪表板下辅助保险丝盒中的 C1 号、C2 号、C3 号和 C4 号保险丝A2-4---30 A未使用A2-5---30 A未使用A2-6+B ABS/VSA FSR40 A VSA 调制器-控制器单元A2-7+B ABS/VSA MTR30 A VSA 调制器-控制器单元A3A3-1+B EPB R30 A电子驻车制动控制单元A3-2+B EPB L30 A电子驻车制动控制单元A3-3+B E-PT R30 A电子安全带预张紧器单元A3-4+B E-PT L30 A电子安全带预张紧器单元A415 A前雾灯继电器、前雾灯（通过辅助发动机盖下继电器盒中的前雾灯继电器）A510 A蓄电池传感器、喇叭（通过喇叭继电器）、喇叭继电器（在发动机盖下保险丝/继电器盒中）、防盗报警喇叭继电器（在仪表板下继电器固定架 B 中）*10、防盗报警喇叭（通过仪表板下继电器固定架 B 中的防盗报警喇叭继电器）*10 A610 A制动灯（通过制动踏板位置开关和仪表板下保险丝/继电器盒）、制动灯（通过辅助发动机盖下继电器盒中的制动灯继电器）*9、PCM (STOP SW)（通过制动踏板位置开关和仪表板下保险丝/继电器盒）A715 A PGM-FI 辅助继电器（在发动机盖下保险丝/继电器盒中）、A/F 传感器（通过发动机盖下保险丝/继电器盒中的 PGM-FI 辅助继电器）*5、前 A/F 传感器（B2，S1)（通过发动机盖下保险丝/继电器盒中的 PGM-FI 辅助继电器）*6、后 A/F 传感器（B1，S1）（通过发动机盖下保险丝/继电器盒中的 PGM-FI 辅助继电器）*6、前辅助 HO2S（B2，S2)（通过发动机盖下保险丝/继电器盒中的 PGM-FI 辅助继电器）*6、后辅助 HO2S（B1，S2)（通过发动机盖下保险丝/继电器盒中的 PGM-FI 辅助继电器）*6、A87.5 A日间行车灯继电器（在辅助发动机盖下继电器盒中）、日间行车灯（通过辅助发动机盖下继电器盒中的日间行车灯继电器）A915 A点火线圈继电器（在发动机盖下保险丝/继电器盒中）、点火线圈（通过点火线圈继电器）A10*1020 A PCM (INJ RLY OUT)（通过仪表板下继电器固定架 C 中的喷油器继电器）A1115 A MICU (+B HAZARD)、MICU (HAZARD SW)（通过危险警告开关）A12A12-1+B F/B MAIN 260 A仪表板下保险丝/继电器盒中的 B31 号、B32 号、B33 号、B34 号、B35号、B40 号和 B42 号保险丝MICU（通过仪表板下保险丝/继电器盒中的电动车窗继电器）A12-2+B F/B OP 240 A仪表板下辅助保险丝盒中的 C5 号、C6 号、C7 号和 C8 号保险丝A12-3+B IG MAIN 130 A*4仪表板下辅助继电器盒（通过仪表板下保险丝/继电器盒）50 A*3点火开关（通过仪表板下保险丝/继电器盒）A12-4+B IG MAIN 230 A*4仪表板下辅助继电器盒（通过仪表板下保险丝/继电器盒）A12-5+B SUB FAN MTR20 A*530 A*6散热器风扇电机（通过内置于继电器电路板中的空调冷凝器风扇继电器电路和风扇控制继电器电路）*5、空调冷凝器风扇电机（通过内置于继电器电路板中的空调冷凝器风扇继电器电路）A12-6+B H/L LO MAIN30 A大灯继电器（在发动机盖下保险丝/继电器盒中）、MICU (H/L LO RLY CL-)（通过大灯继电器）、A24 号和 A25 号保险丝A12-7+B H/L HI MAIN30 A仪表板下辅助保险丝盒中的 B28 号、B29 号、B30 号和 B39 号保险丝A12-8+B WIPER MTR30 A挡风玻璃刮水器电机 (HI、LO)（通过内置于继电器电路板中的挡风玻璃刮水器电机高速/低速继电器电路和挡风玻璃刮水器间歇继电器电路）A12-9+B MAIN FAN MTR30 A散热器风扇电机（通过内置于继电器电路板中的散热器风扇继电器电路）、空调冷凝器风扇电机（通过内置于继电器电路板中的散热器风扇继电器电路和风扇控制继电器电路）*6A12-10+B ST MG30 A PCM (ST RLY 1 TO 2)（通过内置于继电器电路板中的起动机断电继电器 1 电路）*4、起动机（通过内置于继电器电路板中的起动机断电继电器 1、2 电路）*4 A1340 A后窗除雾器（通过发动机盖下保险丝/继电器盒中的后窗除雾器继电器）A1440 A鼓风机电机（通过发动机盖下保险丝/继电器盒中的鼓风机电机继电器）A1515 A PGM-FI 主继电器 1（在发动机盖下保险丝/继电器盒中）、PGM-FI 主继电器 2（在仪表板下保险丝/继电器盒中、通过 PGM-FI 主继电器 1）、电子节气门控制系统 (ETCS) 控制继电器（在发动机盖下保险丝/继电器盒中、通过 PGM-FI 主继电器 1）A16---未使用A177.5 A空调压缩机离合器（通过发动机盖下保险丝/继电器盒中的空调压缩机离合器继电器）A1815 A PCM (VBDBW)（通过发动机盖下保险丝/继电器盒中的电子节气门控制系统 (ETCS) 控制继电器）A1920 A尾灯继电器电路（内置于继电器电路板中）、仪表板下保险丝/继电器盒中的 B25 号和 B27 号保险丝（通过内置于继电器电路板中的尾灯继电器电路）A207.5 A蓄电池传感器、车内照明灯断电继电器（在仪表板下继电器固定架 A 中、通过仪表板下保险丝/继电器盒）、前排独立阅读灯*11、后排独立阅读灯*11、驾驶员侧化妆镜灯*11、乘客侧化妆镜灯*11、驾驶员侧车门礼貌灯*11、乘客侧车门礼貌灯*11、左后车门礼貌灯*11、右后车门礼貌灯*11、行李箱灯*11、手套箱灯*11、点火钥匙灯*3、*11A2110 A MICU (+B BACK UP)（通过仪表板下保险丝/继电器盒）、仪表控制单元（通过仪表板下保险丝/继电器盒）、ANC/主动噪音控制单元（通过仪表板下保险丝/继电器盒）、数据插接器 (DLC)（通过仪表板下保险丝/继电器盒）、发动机防盗锁止-遥控器控制单元（通过仪表板下保险丝/继电器盒）*3、无钥匙进入控制单元（通过仪表板下保险丝/继电器盒）*4、自动照明控制单元/传感器（通过仪表板下保险丝/继电器盒）、自动照明/雨量传感器（通过仪表板下保险丝/继电器盒）、车门多路控制单元（在电动车窗总开关中、通过仪表板下保险丝/继电器盒）A2210 A综合信息显示屏单元、音响单元*12、音响-导航单元*13、绘图单元*13、*14A237.5 A*5空调冷凝器风扇继电器电路（内置于继电器电路板中）7.5 A*6散热器风扇继电器电路（内置于继电器电路板中）右大灯（近光）A2410 A*715 A*8左大灯（近光）A2510 A*715 A*8A26---未使用*1：R20Z4 发动机除外*2：R20Z4 发动机*3：不带无钥匙进入系统*4：带无钥匙进入系统*5：V6 除外*6：V6*7：不带 LED 大灯*8：带 LED 大灯*9：带自适应巡航控制*10：K24W5 发动机*11：通过仪表板下继电器固定架 A 中的车内照明灯断电继电器*12：不带导航*13：带导航*14：带智能屏互联系统仪表板下保险丝/继电器盒 (B)保险丝编号A所保护的部件或电路B17.5 A散热器风扇继电器电路（内置于继电器电路板中）*1、空调冷凝器风扇继电器电路（内置于继电器电路板中）*2、风扇控制继电器电路（内置于继电器电路板中）、后窗除雾器继电器（通过继电器电路板）、空调压缩机离合器继电器（通过继电器电路板）、鼓风机电机继电器（通过继电器电路板）B27.5 A MICU (IG2 DRL)B3---未使用B4---未使用B57.5 A仪表控制单元、换档锁止电磁阀、ANC/主动噪音控制单元、驻车倒车传感器开关、驻车倒车传感器控制单元、自动调光车内后视镜、倒车灯、MICU (IG1 METER)、后窗遮阳板控制单元、发动机防盗锁止-遥控器控制单元*5B67.5 A SRS 单元B77.5 A大灯调平开关*3、左大灯调平电机*3、右大灯电机*3、大灯调平控制单元*4、转向灯主动控制单元（带主动转向灯）、电动座椅控制单元（带 DPMS）、电子驻车制动控制单元B810 A PCM (IG1 MISS SOL)B920 A无钥匙进入控制单元*6、电子转向锁*6、PCM、燃油泵（通过仪表板下保险丝-继电器盒中的 PGM-FI 主继电器 2）*1、燃油泵控制单元（通过仪表板下保险丝-继电器盒中的 PGM-FI 主继电器 2）*2B107.5 A EPS 控制单元、VSA 调制器-控制器单元、转向角传感器B11---未使用B127.5 A挡风玻璃刮水器电机高速/低速继电器电路（内置于继电器电路板中）、挡风玻璃刮水器间歇继电器电路（内置于继电器电路板中）B1315 A电气负载检测器 (ELD)、起动机断电继电器 1 电路（内置于继电器电路板中）*6、起动机断电继电器 2 电路（内置于继电器电路板中）*6、制动踏板位置开关、辅助 HO2S、MAF 传感器、EVAP 碳罐清污阀、发动机支座控制电磁阀*1、发动机支座控制单元*2、PCM (VBSOL)*2、CMP 传感器 A (K24W5)、主动控制发动机支座 (ACM) 控制继电器（在仪表板下继电器固定架 C 中）*2B1420 A扶手箱附件电源插座（通过扶手箱附件电源插座继电器）B1520 A驾驶员电动座椅后部上下调节电机（通过驾驶员电动座椅调节开关）、驾驶员电动座椅靠背倾角调节电机（通过驾驶员电动座椅调节开关）、电动座椅控制单元（带 DPMS)B1620 A天窗控制单元/电机B1720 A驾驶员座椅加热器（通过驾驶员座椅加热器继电器盒中的驾驶员座椅加热器继电器）、乘客座椅加热器（通过驾驶员座椅加热器继电器盒中的乘客座椅加热器继电器）B187.5 A MICU (+B RR FOG)B1910 A前排乘客侧车门门锁作动器、右后车门门锁作动器B2010 A驾驶员侧车门门锁作动器、左后车门门锁作动器B21---未使用B2210 A前排乘客侧车门门锁作动器、右后车门门锁作动器B23---未使用B2410 A SRS 单元B2510 A环境照明灯、烟灰缸灯、点烟器灯、空调控制单元、HVAC 控制单元、音响遥控开关灯（通过线盘）、后音响遥控开关灯、综合信息显示屏单元、方向盘开关灯（通过线盘）、ECON 开关灯、危险报警开关灯、天窗开关灯、VSA OFF 开关灯、驻车和倒车传感器开关灯、后窗遮阳板开关灯、前排乘客气囊 ON/OFF 指示灯、驾驶员侧脚灯、前排乘客侧脚灯、驾驶员座椅加热器开关灯、前排乘客座椅加热器开关灯、后排左侧座椅加热器开关灯、后排右侧座椅加热器开关灯、电子驻车制动开关灯B267.5 A MICU (ACC KEYLOCK)B2710 A前位置灯、尾灯、牌照灯、日间行车灯B2810 A驾驶员侧电动腰部支撑电机B2910 A MICU (+B R H/L HI)B3015 A挡风玻璃清洗器电机继电器电路（内置于仪表板下保险丝/继电器盒中）、挡风玻璃清洗器电机（通过内置于仪表板下保险丝/继电器盒中的挡风玻璃清洗器电机继电器电路）B3110 A无钥匙进入控制单元*6、电动转向锁*6、发动机起动/停止开关*6B3220 A车门多路控制单元（在电动车窗总开关中）B3320 A前排乘客侧电动车窗电机B3420 A左后电动车窗电机B3520 A右后电动车窗电机B3620 A驾驶员电动座椅前部上下调节电机（通过驾驶员电动座椅调节开关）、驾驶员电动座椅滑动电机（通过驾驶员电动座椅调节开关）、电动座椅控制单元（带 DPMS)B377.5 A点烟器继电器、扶手箱附件电源插座继电器、音响单元*7、音响-导航单元*8、绘图单元*8、*9、综合信息显示屏单元、电子驻车制动控制单元、钥匙互锁电磁阀*5、无钥匙进入控制单元*6B38---未使用B3910 A MICU (+B L H/L HI)B4020 A点烟器（通过仪表板下保险丝/继电器盒中的点烟器继电器）B4110 A驾驶员侧车门门锁作动器、左后车门门锁作动器B4220 A B19 号和 B20 号保险丝（通过电动车门门锁继电器电路（解锁））、B22 号和 B41 号保险丝（通过电动车门门锁继电器电路（锁止））、电动车门门锁继电器电路*1：V6 除外*2：V6*3：带大灯手动调平*4：带大灯自动调平*5：不带无钥匙进入系统*6：带无钥匙进入系统*7：不带导航*8：带导航*9：带智能屏互联系统仪表板下辅助保险丝盒 (C)保险丝编号A所保护的部件或电路C120 A立体声放大器（带立体声放大器）C215 A后排座椅加热器C320 A发动机支座控制单元 (V6)（通过仪表板下继电器固定架 C 中的主动控制发动机支座 (ACM) 控制继电器）C4---未使用C520 A前排乘客电动座椅滑动电机（通过前排乘客电动座椅调节开关）、前排乘客电动座椅前部上下调节电机（8 向）（通过前排乘客电动座椅调节开关）C620 A前排乘客电动座椅靠背倾角调节电机（通过前排乘客电动座椅调节开关）、前排乘客电动座椅后部上下调节电机（8 向）（通过前排乘客电动座椅调节开关）C715 A转向灯主动控制单元（带主动转向灯）C8---未使用。

2008款广州本田雅阁车身电气系统原厂维修手册（可编辑）2008款广州本田雅阁车身电气系统原厂维修手册62TA020W_22.book Page 1 Wednesday,November 28, 2007 4:19 PM 车身电气系统车身电气系统车外灯专用工具 22-2 组合灯开关测试 /更换. 22-158 一般故障排除信息. 22-3 无钥匙进入系统和发动机防盗锁止系统的雾灯遥控注册与重新编程22-11部件位置索引22-160DTC 故障排除索引 22-13电路图. 22-162MICU 输入测试22-164继电器和控制单元位置 22-20后雾灯更换 22-168后雾灯灯泡更换22-168电源分布 22-23搭铁分布 22-49车内照明灯部件位置索引22-169继电器电路图. 22-172电源继电器测试. 22-60 MICU 输入测试22-174多路集成控制系统上车灯控制系统电路图. 22-64部件位置索引22-179DTC 故障排除. 22-66 电路图. 22-180点火钥匙开关测试. 22-182 无钥匙 / 电动门锁 / 安全系统点火钥匙灯测试22-182部件位置索引22-68系统说明 22-71 仪表电路图. 22-72自诊断功能 22-183症状故障排除22-76电路图. 22-186控制单元输入测试. 22-77 防盗报警喇叭测试 /更换 22-88 驻车和倒车传感器系统部件位置索引22-190本田智能钥匙系统系统说明. 22-191部件位置索引22-89电路图. 22-193系统说明 22-91驻车和倒车传感器控制单元输入测试22-194 点火开关控制单元重新注册. 22-92 驻车和倒车传感器蜂鸣器测试 / 更换 22-196电路图. 22-93拐角驻车传感器更换. 22-196 DTC 故障排除. 22-96倒车传感器更换22-197症状故障排除信息. 22-126 症状故障排除索引. 22-131 发动机防盗锁止系统症状故障排除22-132部件位置索引22-198控制单元输入测试 /更换 22-146 系统说明. 22-199车门和行李厢 LF 天线测试 22-149 电路图. 22-200车内 LF天线测试22-150DTC故障排除22-201本田智能钥匙测试. 22-151 症状故障排除信息. 22-201 本田智能钥匙系统模式开关测试 /更换22-152症状故障排除22-204本田智能钥匙槽测试 / 更换22-152 系统检查. 22-208行李厢盖外把手开关测试 /更换. 22-153发动机防盗锁止无钥匙控制单元输入 RF单元更换. 22-153测试. 22-210前侧车内 LF天线更换. 22-154 发动机防盗锁止钥匙注册22-212 后侧车内LF天线更换. 22-154 发动机防盗锁止无钥匙控制单元后窗台板 LF天线更换. 22-155 重新注册 22-213后保险杠 LF天线更换. 22-155 发动机防盗锁止无钥匙控制单元遥控蜂鸣器更换. 22-156 更换. 22-213点火开关按钮更换. 22-157注意:对于未显示在本章节中的项目,参考 2008 Accord 维修手册 P/N62TA000B,2008 Accord 维修手册附录 P/N 62TA020。

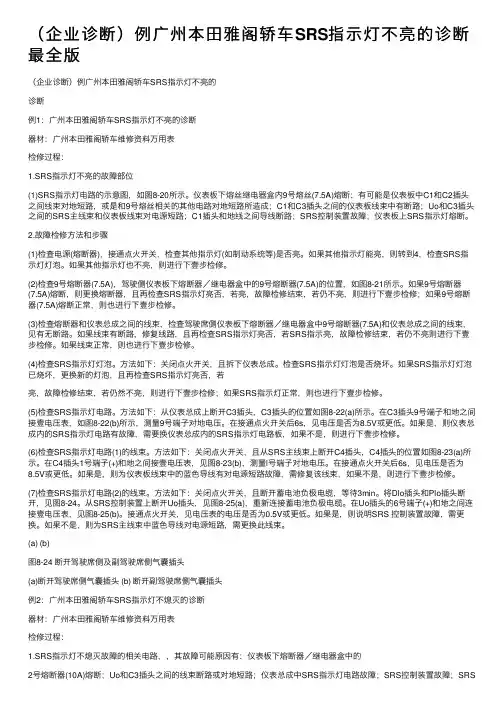

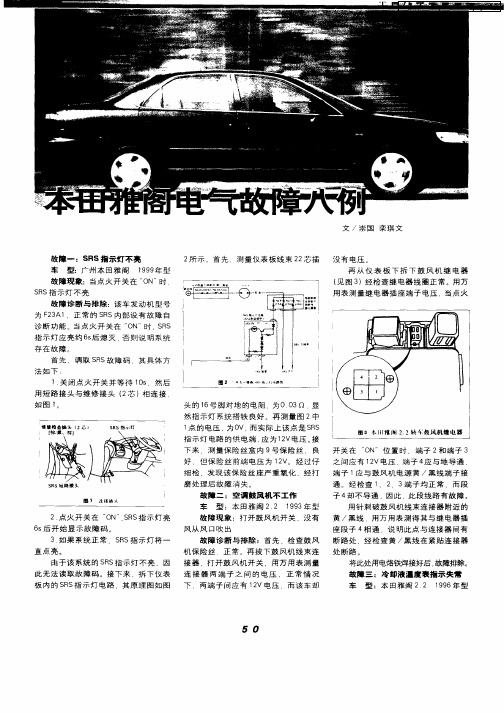

（企业诊断）例⼴州本⽥雅阁轿车SRS指⽰灯不亮的诊断最全版（企业诊断）例⼴州本⽥雅阁轿车SRS指⽰灯不亮的诊断例1：⼴州本⽥雅阁轿车SRS指⽰灯不亮的诊断器材：⼴州本⽥雅阁轿车维修资料万⽤表检修过程：1.SRS指⽰灯不亮的故障部位(1)SRS指⽰灯电路的⽰意图，如图8-20所⽰。

仪表板下熔丝继电器盒内9号熔丝(7.5A)熔断；有可能是仪表板中C1和C2插头之间线束对地短路，或是和9号熔丝相关的其他电路对地短路所造成；C1和C3插头之间的仪表板线束中有断路；Uo和C3插头之间的SRS主线束和仪表板线束对电源短路；C1插头和地线之间导线断路；SRS控制装置故障；仪表板上SRS指⽰灯熔断。

2.故障检修⽅法和步骤(1)检查电源(熔断器)，接通点⽕开关，检查其他指⽰灯(如制动系统等)是否亮。

如果其他指⽰灯能亮，则转到4，检查SRS指⽰灯灯泡。

如果其他指⽰灯也不亮，则进⾏下壹步检修。

(2)检查9号熔断器(7.5A)，驾驶侧仪表板下熔断器／继电器盒中的9号熔断器(7.5A)的位置，如图8-21所⽰。

如果9号熔断器(7.5A)熔断，则更换熔断器，且再检查SRS指⽰灯亮否，若亮，故障检修结束，若仍不亮，则进⾏下壹步检修；如果9号熔断器(7.5A)熔断正常，则也进⾏下壹步检修。

(3)检查熔断器和仪表总成之间的线束，检查驾驶席侧仪表板下熔断器／继电器盒中9号熔断器(7.5A)和仪表总成之间的线束，见有⽆断路。

如果线束有断路，修复线路，且再检查SRS指⽰灯亮否，若SRS指⽰亮，故障检修结束，若仍不亮则进⾏下壹步检修。

如果线束正常，则也进⾏下壹步检修。

(4)检查SRS指⽰灯灯泡。

⽅法如下：关闭点⽕开关，且拆下仪表总成。

检查SRS指⽰灯灯泡是否烧坏。

如果SRS指⽰灯灯泡已烧坏，更换新的灯泡，且再检查SRS指⽰灯亮否，若亮，故障检修结束，若仍然不亮，则进⾏下壹步检修；如果SRS指⽰灯正常，则也进⾏下壹步检修。

(5)检查SRS指⽰灯电路。

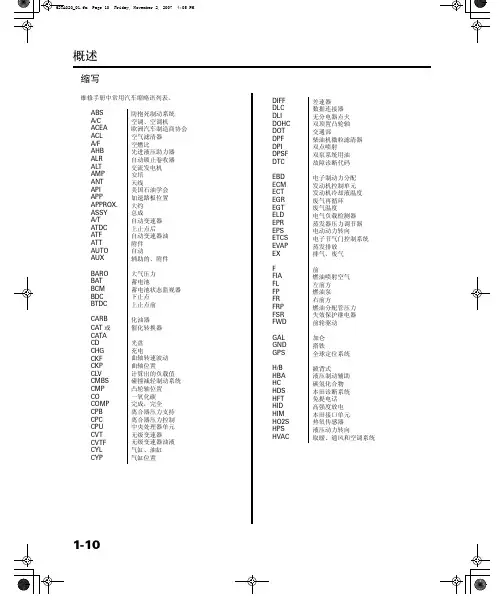

概述1-10缩写维修手册中常用汽车缩略语列表。

ABS A/C ACEA ACL A/F AHB ALR ALT AMP ANT API APPAPPROX.ASSY A/T ATDC ATF ATT AUTO AUX BARO BAT BCM BDC BTDC CARB CAT 或CATA CD CHG CKF CKP CL V CMBS CMP CO COMP CPB CPC CPU CVT CVTF CYL CYP防抱死制动系统空调、空调机欧洲汽车制造商协会空气滤清器空燃比先进液压助力器自动锁止卷收器交流发电机安培天线美国石油学会加速踏板位置大约总成自动变速器上止点后自动变速器油附件自动辅助的、附件大气压力蓄电池蓄电池状态监视器下止点上止点前化油器催化转换器光盘充电曲轴转速波动曲轴位置计算出的负载值碰撞减轻制动系统凸轮轴位置一氧化碳完成，完全离合器压力支持离合器压力控制中央处理器单元无级变速器无级变速器油液气缸、油缸气缸位置DIFF DLC DLI DOHC DOT DPF DPI DPSF DTC EBD ECM ECT EGR EGT ELD EPR EPS ETCS EVAP EX F FIA FL FP FR FRP FSR FWD GAL GND GPS H/B HBA HC HDS HFT HID HIM HO2S HPS HVAC差速器数据连接器无分电器点火双顶置凸轮轴交通部柴油机微粒滤清器双点喷射双泵系统用油故障诊断代码电子制动力分配发动机控制单元发动机冷却液温度废气再循环废气温度电气负载检测器蒸发器压力调节器电动动力转向电子节气门控制系统蒸发排放排气、废气前燃油喷射空气左前方燃油泵右前方燃油分配管压力失效保护继电器前轮驱动加仑搭铁全球定位系统掀背式液压制动辅助碳氢化合物本田诊断系统免提电话高强度放电本田接口单元热氧传感器液压动力转向取暖、通风和空调系统IABIAC IACVIARIATICMIDID或I.D. i-DSIIG或IGN IMA IMMOBI. IMRC IMTININJINTIQAISVKSLL/CLCDLEDLEVLFLHLHDLRLSDL4MAF MAP MAX. MBS MCK MCM MCU MICS MICU MIL MIN. MPIM/SM/TMTF 进气旁通怠速空气控制怠速空气控制阀进气谐振器进气温度点火控制单元识别内径智能型双火花塞顺序点火系统点火怠速混合调节集成式电机助力系统发动机防盗锁止系统进气歧管管路控制系统进气歧管调节进气喷射间歇，间断喷油量调整（柴油机车型）进气调节阀爆震传感器左锁止离合器液晶显示屏发光二极管低排放量车辆左前方左向左驾驶车型左后方防滑差速器直列式四缸（发动机）质量型空气流量歧管绝对压力最大值主轴制动系统电机检查电机控制单元力矩控制单元多路集成控制系统多路集成控制单元故障指示灯最小值多点燃油喷射手动转向手动变速器手动变速器用油NOxOBDOD或O.D.OPDSO2SPAIRPCMPCVPDUPGM-FIPGM-IGPHPLPMRP/NPRIP/SPSFPSPPSWQtyRREFRHRHDRLRONRRSAESCSSECSOHCSOLSPECS/RSRSSTDSW氮氧化物车载电脑诊断外径乘客位置检测系统氧传感器脉冲二次空气喷射动力系统控制单元曲轴箱强制通风装置比例控制阀动力传动单元程控燃油喷射程控点火高压指示灯或低压泵电机继电器零件号主动力转向动力转向液动力转向压力压力开关数量右基准，参考右向右驾驶车型左后方研究法辛烷值右后方汽车工程师学会维修检查信号秒，第二单顶置凸轮轴电磁线圈规格天窗气囊标准开关（续）1-11概述1-12缩写（续）T TB T/B TC TCM TCS TDC TFT T/N TP TWC VC VIN VSA VSS VTEC VVIS V6W W/O WOT 2WD 4WD 4AT 5AT 5MT 6MT P R N D4D3D M S L O/D 1ST 2ND 3RD 4TH 5TH 6TH扭矩节气门体正时皮带变矩器变速器控制单元牵引力控制系统上止点薄膜晶体管工具号码节气门位置三元催化转换器粘液耦合器车辆识别号车辆稳定性辅助系统车速传感器可变气门正时和气门升程电子控制可变容量进气系统V 型6缸（发动机）有没有节气门全开两轮驱动四轮驱动四档自动变速器五档自动变速器五档手动换挡变速器六档手动换挡变速器驻车档倒档空档前进档（一档到四档）前进档（一档到三档）前进档手动模式第二低速档超速档低速（档）第二（档）第三（档）第四（档）第五（档）第六（档）电路图4-5点火系统4-19部件位置索引电路图4-20电路图4-26电路图4-45主动控制发动机支座 (ACM) 系统电路图4-54继电器和控制单元位置22-20仪表板䔺䑿22-21继电器和控制单元位置后22-22䔺䑿电源分布22-23电路识别R20A3、K24Z2发动机：（续）电源分布22-24电路识别（续）䔺䑿（续）22-25电源分布22-26电路识别（续）䔺䑿（续）22-27电源分布22-28电路识别（续）䔺䑿（续）22-29电源分布22-30电路识别（续）（续）22-31电路识别（续）22-32（续）22-33电路识别（续）22-3422-35电路识别（续）J35Z2发动机：22-36（续）22-37电路识别（续）22-38（续）22-39电路识别（续）22-40䔺䑿（续）22-41电源分布22-42电路识别（续）䔺䑿（续）22-43电源分布22-44电路识别（续）䔺䑿（续）22-45电源分布22-46电路识别（续）䔺䑿（续）22-47电源分布22-48电路识别（续）䔺䑿接地分布22-49电路识别（续）接地分布22-50电路识别（续）R20A3、K24Z2发动机：䔺䑿22-51J35Z2发动机：（续）接地分布22-52电路识别（续）䔺䑿（续）22-53接地分布22-54电路识别（续）䔺䑿（续）22-55接地分布22-56电路识别（续）䔺䑿（续）22-57接地分布22-58电路识别（续）䔺䑿22-59多路集成控制系统电路图22-64。

防盗安全系统防起动装置系统部件位置索23-G-2 引................................................................电路23-G-3 图...........................................................................说23-G-4 明...............................................................................遥控开启车门/防盗安全报警系统部件位置索23-G-10 引................................................................电路23-G-12 图...........................................................................防起动装置系统部件位置索引说明：左侧驾驶型如图所示，右侧驾驶型与此相对称。

防起动装置指示灯灯泡位置，见23-C-5页PCM/ECM防起动装置故障处理，见23-G-7页 更换，见23-G-9页应答器(与点火钥匙制成一体)点火钥匙(主钥匙及备用钥匙)23-G-2电路图助手席侧仪表板下发动机盖下保险/继电器盒保险/继电器盒电瓶防起动装置系统说明装备有防起动装置系统的车辆，如果使用点火钥匙不正确则不能起动。

该系统包括：一个位于点火钥匙中的应答器、一个防起动装置、一个指示灯及PCM/ECM 。

防起动装置指示灯 (1.4w)G101 G552 G101燃油泵 (FP)黑 综/黑综/黑ECM 或PCMIMOLMPLG1IMOCD IMOENIGP2IGP1IMOFLR 粉综/黑蓝红黄/黑黄/黑黑 绿/黄 黑/黄钥匙防起动装置PGM-FI 主继电器4321白/蓝黄/黑黄/黑蓝/橙 红/白白/绿 No.13(7.5A) 驾驶席侧 保险No.1(15A) 驾驶席侧 保险 No.46 (15A)No.13(7.5A)No.54(40A)No.41(100A) 黄黑23-G-3车辆使用两种钥匙。

本田车系发动机电脑Ⅰ型连接器（3插座）端子说明及检测数据（1）发动机电脑3插座连接器端子图
注:KOEO-点火开关ON,发动机不起动
本田(HONDA)车系列发动机电脑Ⅱ型连接器(4插座)端子说明及检测数据(1)发动机电脑4插座连接器端子图
本田雅阁（Accord）引擎电脑端子说明、接线颜色及检测数据
[2] KOER—点火开关打开,发动机运转。

（二）本田市民发动机电脑端子说明、接线颜色及检测数据（Civic不包括VX 1.5L）
[1]KOEO----点火开关打开,发动机停车。

[2]KOER----点火开关打开,发动机运转。

(三)本田市民发动机电脑端子说明\接线颜色及检测数据(Civic VX 1.5L)
[1]KOEO----点火开关打开;发动机停车。

(四)本田序曲发动机电脑端子说明、接线颜色及检测数据
[1]KOEO----点火开关接通，发动机停车。
