数字压力传感器的接线方式

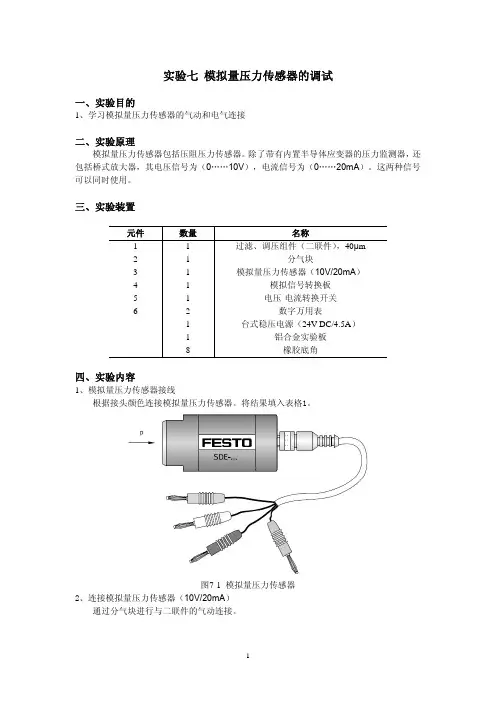

实验二压阻式压力传感器的压力测量实验一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和方法。

二、基本原理：扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。

在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。

图一压阻式压力传感器压力测量实验三、需用器件与单元：主机箱、压阻式压力传感器、压力传感器实验模板、引压胶管。

四、实验步骤：1、将压力传感器安装在实验模板的支架上，根据图二连接管路和电路（主机箱内的气源部分，压缩泵、贮气箱、流量计已接好）。

引压胶管一端插入主机箱面板上气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连。

压力传感器引线为4芯线： 1端接地线，2端为U0＋，3端接＋4V电源， 4端为Uo－，接线见图9-2。

2、实验模板上RW2用于调节放大器零位，RW1调节放大器增益。

按图9-2将实验模板的放大器输出V02接到主机箱(电压表)的Vin插孔，将主机箱中的显示选择开关拨到2V档，合上主机箱电源开关，RW1旋到满度的1／3位置(即逆时针旋到底再顺时针旋2圈)，仔细调节RW2使主机箱电压表显示为零。

3、输入气压，压力上升到4Kpa左右时调节调节Rw2（低限调节），，使电压表显示为相应的0.4V左右。

再仔细地反复手捏气泵压力上升到19Kpa左右时调节差动放大器的增益电位器Rw1（高限调节），使电压表相应显示1.9V左右。

4、再使压力慢慢下降到4Kpa，调节差动放大器的调零电位器，使电压表显示为相应的0.400V。

再仔细地反复手捏气泵压力上升到19Kpa时调节差动放大器的增益电位器，使电压表相应显示1.900V。

5、重复步骤4过程，直到认为已足够精度时仔细地逐步调节流量计旋钮，使压力在4－19KPa之间变化，每上升3KPa气压分别读取电压表读数，将数值列于表1。

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。

它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。

根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。

当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。

通过检测电容值的变化，就可以得到被测压力的大小。

电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。

当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。

压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力传感器接线原理压力传感器是一种将压力转化为电信号输出的传感器，广泛应用于各种工业自动化和机电控制系统中。

它的主要作用是用来检测物体所受的压力，并将其转化成电信号输出，从而完成相应的控制和调节操作。

在使用压力传感器时，需要对其进行一定的接线工作，通过将信号传输至控制系统中，实现对被测物体的科学控制。

压力传感器的接线原理压力传感器的接线原理主要包括两个方面：电源钳和输出钳。

其中，电源钳主要用于向压力传感器提供所需的电源电压，通常情况下采用2线制，连接方式为正负极。

输出钳则是用于传输所检测物体的压力信号，通常情况下采用3线制，其中第一根线用于连接信号输入端，第二根线用于连接零电位，第三根线用于连接信号输出端。

在使用压力传感器时，需要根据其实际接线方法进行正确的接线，以确保传感器能够正常工作。

压力传感器的电源钳接线原理压力传感器的电源钳接线原理比较简单，通常采用2线制，连接方式为正负极。

其主要作用是向传感器提供所需的电源电压，以保证传感器正常工作。

在进行接线时，需要注意以下几点：1、电源电压必须是稳定的，一般情况下使用直流电源，电压范围在3-15V之间；2、传感器的正极和正电源连接，负极和负电源连接，接线时应注意极性，不得连接反极性；3、在电源钳与输出钳之间应该保持一定的距离，以防止互相干扰影响传感器的工作。

压力传感器的输出钳接线原理压力传感器的输出钳接线原理比较复杂，通常采用3线制，分别为信号输入端、零电位和信号输出端。

其主要作用是传输所检测物体的压力信号，以实现相应的控制和调节操作。

在进行接线时，需要注意以下几点：1、信号输入端应该与受测试物体相连，通过它将被测压力信号传输到传感器中；2、零电位通过连接虚地电源实现，一般采用连接传感器金属外壳的方式来实现；3、信号输出端通过连接负载电阻的方式来实现，负载电阻的阻值可以根据实际需要进行调节；4、在使用过程中必须保障传感器的输出钳内部电路的稳定性，一般情况下采用麦克风电缆或者屏蔽电缆进行隔离。

产品。

请仔细、完整地阅读此使用说明书以便正确、合理地使用此产品。

请把此使用说明书放在随手可得之处以便快速查找。

2注意事项DP2系列设计为使用非腐蚀性气体。

不可用于液体或腐蚀性气体。

ⅷ请在额定压力范围内使用。

ⅷ切勿使压力超过耐压值。

否则隔膜会受到损伤并且无法进行正常操作。

ⅷⅷ注意错误接线可能损坏传感器。

ⅷ请确认电源电压在额定范围内变化。

ⅷ如果电源由一商用开关调节器提供，请确保电源机架接地端子(F.G.)ⅷ如果在该产品附近使用产生噪音的设备(开关调节器，转换发动机等)请将设备机架接地端子(F.G.)ⅷ电源接通后的短时间0.5s内，请勿使用。

ⅷ能会由于感应引起失灵。

ⅷ0.3mm2不超过100m。

ⅷ避免在水蒸气和灰尘过多的地方使用标准型、扁平型和轻型传感器。

ⅷ请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。

ⅷ隔膜并影响正常操作。

ⅷⅷ勉强弯曲，硬拉等。

1（注1）：带有后缀‘-P’ 的北美标准型号是PNP输出型。

4标准型传感器安装ⅷ需要使用传感器安装支架MS-DPX 和MS-DPX-4(另售)用传感器安装支架等安装传感器时，紧固扭矩应在1.2N ⅐m 以下。

ⅷ同时也配有面板安装支架MS-DPX-2(另售)和正面防护罩DPX-04(另售)。

5I/O 电路图NPN输出型符号... D: 反向电源极性保护二极管Z D1, Z D2, Z D3: 电涌吸收齐纳二极管Tr 1, Tr 2: NPN 输出晶体管（注1）：模拟电压输出不装备短路保护电路。

不可直接连接到电源或容量负荷上。

当使用模拟电压输出时，请注意连接具有适当输入阻抗的外部设备。

另外，当使用延长电缆时，由于要考虑电缆电阻，电压会下降。

PNP输出型符号... D: 反向电源极性保护二极管Z D1, Z D2, Z D3: 电涌吸收齐纳二极管Tr 1, Tr 2: PNP 输出晶体管（注1）：模拟电压输出不装备短路保护电路。

不可直接连接到电源或容量负荷上。

压力传感器使用说明书1211131000/100110141100/11019158167176185194203212221一．仪表选型注1：标准型:仪表出厂前具有继电器输出和电压脉冲输出。

注2：如果仪表选串行通讯口，报警只能选该型号。

二．接线图电源报警2（-）AC90-260V （+）RS484报警3（-）通讯SSR 输出-（+）（D2）24V/20mA +电流互感器输入继电器AC5A 4-20mA 输出+报警1或热电偶PT100第二输出（带PD ）安装尺寸（面板安装）1000/10011100/110150145+0.692+0.845+0.692+0.892+0.845+0.6深100mm深100mm深105mm注：为确保安装正确，请参阅英文版手册中的注意事项和警告。

三．功能说明1)输入种类热电偶：K、J、N、S、R、T热电阻：PT100电压：0-50mv，10-50mv电流：0-20mA，4-20mA，0-10mA(电流输入需在输入端并接2.5Ω或5Ω精密电阻)电流互感器输入2)输出输出1：继电器：端子额定电流5A/220VacSSR：24V/20mA电压脉冲DC输出：4-20mA输出2：用报警输出1，通过软件组态改为PD控制功能3)报警功能报警1可以带PD控制，触点电流5A报警2和3触点为常开，可以通过内部跳线改为常闭触点容量为3A/220Vac4)数字通讯（电流环/RS485）如果仪表有1200波特率无源电流环接口，接收二极管在端子8（RX+）和端子9（RX-）传输晶体管端子10（TX+）和（TX-）标准配置（并联到串行口）联接到二极管阻值为1千欧，集电极电阻为100Ω对串联连接，接到二极管阻值为100欧若配置为4线制RS485（1200波特率），输入端为8（RX+）和9（RX-）传输为10（TX+）和11（TX-）[参阅硬件组态]四．显示面板和按键说明A：显示测量值B：显示设定值1）显示过程设定值2）当AL1，AL2，AL3/HB灯闪烁时，设定报警值显示3）当字母“P”前面显示[0-99%]显示主输出功率4）可显示组态参数F：主输出灯，当第一输出动作时该灯亮G：报警输出指示C ：功能键“F ”1）F 键用来选择设定值或报警值以便读取和修改设定值，如果未按住F 键，10秒钟后，修改值将自动存贮，同时返回显示过程设定值。

HBM称重传感器接线方法,1篇（2023年）HBM称重传感器接线方法1HBM称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。

SEN+和SEN-是补偿线路电阻用的。

SEN+和EXC+是通路的，SEN-和EXC-是通路的。

EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。

每个称重传感器都有一个mV/V的特性，它输出的m号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。

假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出zui大信号为（）2=19mV，而不是20mV。

此时称重传感器内部就会把19mV作为zui大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。

在称重传感器上将EXC+与SENS+短接，EXC-与SENS-短接，于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。

常用材料HBM称重传感器性能的好坏很大程度上取决于制造材料的选择。

称重传感器材料包括以下几个部分：应变片材料、弹性体材料、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。

应变片和电阻元件材料应变片是称重传感器的感应部分，它将外力的大小转化为电学量输出，是传感器zui重要的组成部分，常用的应变片基材采用高分子薄膜材料，应变材质通常为高纯度康铜。

应变片的性能不仅仅与基材和康铜纯度有关，还与制造工艺有关。

提高工艺技术水*也是改善传感器性能一个很重要的方面。

弹性体材料HBM称重传感器弹性体的作用是传递外力，它必须具有在受到相同力大小的时候，产生形变一样，因为应变片就粘贴在弹性体上面，弹性体的形变就是应变片的形变；同时它还须具有复位性，在外力消失的时候，可以自动复位。

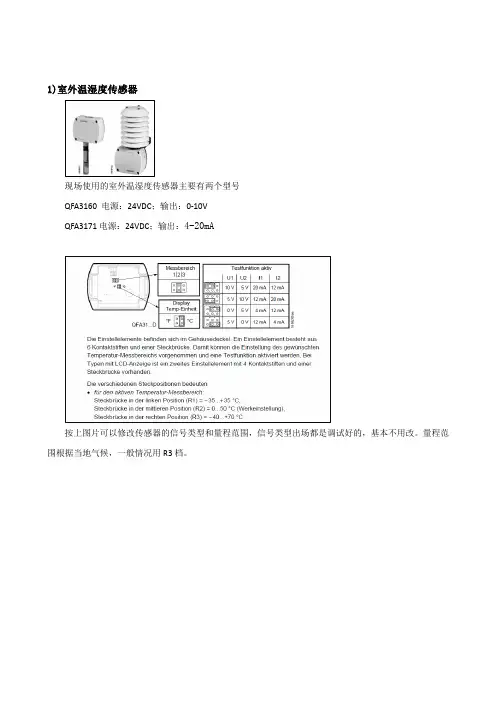

1)室外温湿度传感器现场使用的室外温湿度传感器主要有两个型号QFA3160 电源：24VDC；输出：0-10VQFA3171电源：24VDC；输出：4-20mA按上图片可以修改传感器的信号类型和量程范围，信号类型出场都是调试好的，基本不用改。

量程范围根据当地气候，一般情况用R3档。

上图为传感器接线图（需要注意QFA3171温度和湿度需要单独供电）。

调试的时候需要检查1.传感器供电（一般为24VDC，特殊类型需查看说明书）。

2.传感器和模块上的接线（电压和电流型在AI模块上的接线不同）。

3.传感器量程；信号类型是否和硬件组态中一致。

4.改完量程一定要盖上传感器的盖子才能正确度数5.程序中的FC105的上下限应与计算值对应。

2)水管温度传感器现场使用的室外温湿度传感器主要有两个型号PT100和LG-Ni1000；PT100为温度0度时电阻为100欧姆的铂电阻，LG-Ni1000是指温度0度是电阻为1000欧姆的镍电阻。

接线方式分为2线制和3线制。

3线制的接法可以消除线组对传感器测量数值的影响传感器端只有两个段子，3线制接线方法为将其中两个线接到传感器一个段子上，模块端分别接在S-和M-上，剩余的一根线接到M+上；2线制的接法为将两根线分别接到传感器两个段子上，模块端分别接在M+和M-，同时将模块端S-和M-短接。

硬件组态的时候，如果选择的是PT100Sta.，那么程序中除以10，如果选择的是PT100Cl.，就要除100。

3)流量传感器流量传感器型号：DWM2000电源：24VDC输出：4-20mA接线方法和设置如下图：拨码的计算调试的时候需要检查1.传感器供电（一般为24VDC，特殊类型需查看说明书）。

2.传感器和模块上的接线。

3.传感器量程；信号类型是否和硬件组态中一致。

4.必须在不开水泵，同时保证管道中液体静止时才能调零。

5.程序中的FC105的上下限应与计算值对应。

4)西门子压力传感器型号：QBE2002电源：24VDC输出：0-10V接线方法：现场很多西门子传感器线的颜色为棕、蓝、白与接线图上线色不同，但是还是按照棕—供电、白—GND、蓝—输出信号的接法。

压力传感器使用说明书1211131000/100110141100/11019158167176185194203212221一．仪表选型注1：标准型:仪表出厂前具有继电器输出和电压脉冲输出。

注2：如果仪表选串行通讯口，报警只能选该型号。

二．接线图电源报警2（-）AC90-260V （+）RS484报警3（-）通讯SSR 输出-（+）（D2）24V/20mA +电流互感器输入继电器AC5A 4-20mA 输出+报警1或热电偶PT100第二输出（带PD ）安装尺寸（面板安装）1000/10011100/110150145+0.692+0.845+0.692+0.892+0.845+0.6深100mm深100mm深105mm注：为确保安装正确，请参阅英文版手册中的注意事项和警告。

三．功能说明1)输入种类热电偶：K、J、N、S、R、T热电阻：PT100电压：0-50mv，10-50mv电流：0-20mA，4-20mA，0-10mA(电流输入需在输入端并接2.5Ω或5Ω精密电阻)电流互感器输入2)输出输出1：继电器：端子额定电流5A/220VacSSR：24V/20mA电压脉冲DC输出：4-20mA输出2：用报警输出1，通过软件组态改为PD控制功能3)报警功能报警1可以带PD控制，触点电流5A报警2和3触点为常开，可以通过内部跳线改为常闭触点容量为3A/220Vac4)数字通讯（电流环/RS485）如果仪表有1200波特率无源电流环接口，接收二极管在端子8（RX+）和端子9（RX-）传输晶体管端子10（TX+）和（TX-）标准配置（并联到串行口）联接到二极管阻值为1千欧，集电极电阻为100Ω对串联连接，接到二极管阻值为100欧若配置为4线制RS485（1200波特率），输入端为8（RX+）和9（RX-）传输为10（TX+）和11（TX-）[参阅硬件组态]四．显示面板和按键说明A：显示测量值B：显示设定值1）显示过程设定值2）当AL1，AL2，AL3/HB灯闪烁时，设定报警值显示3）当字母“P”前面显示[0-99%]显示主输出功率4）可显示组态参数F：主输出灯，当第一输出动作时该灯亮G：报警输出指示C ：功能键“F ”1）F 键用来选择设定值或报警值以便读取和修改设定值，如果未按住F 键，10秒钟后，修改值将自动存贮，同时返回显示过程设定值。

称重压力传感器HX711AD模块电路+程序
1. 引言
HX711AD是一种高精度称重传感器，它可以将压力转化为数字信号，并且可
以通过微控制器读取这些信号。

这个模块非常的小巧，方便集成到不同的产品中，因此在工业自动化和仪器仪表等领域有着广泛的应用。

本文将会介绍如何通过一个HX711AD模块来获得压力传感器的数据，并且使
用Arduino编写的程序进行数据的处理和显示。

2. HX711AD模块电路连接
HX711AD模块包括一个压力传感器和一个称重模块，可以通过接线来完成与Arduino微控制器的连接。

接线图如下所示：
HX711AD模块Arduino
VCC 5V
GND GND
CLK D3
DAT D2
如上表所示，HX711AD模块的VCC引脚需要接到5V的电源上，GND接到GND上，CLK和DAT接到Arduino的D3和D2上。

HX711AD模块主要包括三个引脚：VCC、GND和OUT。

VCC是模块的正电源，需要连接到5V电源上。

GND是模块的负电源，需要接到GND上。

OUT是模块的
输出引脚，需要连接到Arduino的数字输入引脚上。

3. Arduino程序设计
HX711AD模块与Arduino微控制器的连接完成后，需要编写一个程序读取模
块的输出数据，并且将数据转化为压力值。

Arduino微控制器提供了一个HX711类，可以用来方便的读取HX711AD模块的数据。

以下是一个用于读取HX711AD模块的程序，包括了初始化和读取数据的代码：``` #include。

MWD传感器测试仪使用说明一、技术参数：1)本仪器由三部分组成：主机、充电器、中天专用抗冻测试线。

主机采用大尺寸数字显示仪，与分段光柱显示仪相结合的显示方式，利于在各种环境下，直接或间接对压力传感器进行测试分析。

2)测试类型：海蓝、中天、六合等扩散硅型压力传感器（可以另外添加电流信号型传感器）。

该仪器配置好相应的传感器专用航空插头，海蓝、六合、中天、传感器自带连接线不用拨皮可直接插入仪器使用。

3)由于各传感器的工作原理与电路设计造成精度不同，不能保证各传感器在测试仪上的精确度。

各传感器在测试仪上精度：中天传感器100%六合传感器98%海蓝传感器96%4)仪器采用三串锂离子电池的供电方式，以方便脱离电源直接在钻台使用。

（电池部分带过冲电和过放电保护电路，以延长电池寿命，充好电后红色充电指示灯自动熄灭）5)仪器使用时间：连续工作3-5小时，看具体工作状况而定。

附带有剩余电量显示器，使用过程中，可根据需要随时查看剩余电量。

（充电时不可查看剩余电量，电量0%时电量测试器背景灯关闭，此时大约可以继续使用半小时，最后电池放电保护，仪器关闭）。

测试仪可配连续工作12小时电池，仪器外形体积不变、重量增加。

6)测试压力超过20Mpa时剩余光柱显示全红色，起到警示作用。

7)电池充电电源规格：16V-25v，电流800ma以下电源适用。

临时可用对讲机充电器。

二、操作方法：1)先检查电池电量，电量不多时，先充电，仪器内部带稳压功能，只要电池电量还可以开机就不会影响仪器工作精度。

（连接充电器充电时仪器不能工作。

）2)该仪器开关采用误操作钮子开关，需拉起拨杆后才能改变开关位置，开关在中间位置时停止工作，扭子开关拉起后向上扳适用于海蓝中天传感器（海蓝中天指示灯亮起），开关拉起后向下适用于六合传感器（六合指示灯亮）。

3)请对应后面版上的专用传感器插孔连接相应传感器。

未连接海蓝、中天传感器或传感器线路断开时数字显示-8 Mpa，传感器电路连接好但没有提供压力时显示0 Mpa、提供压力则显示相应压力，绿色分段光柱显示仪适用于钻井现场检测压力波动，连接到立管上时开泵，如果井下MWD仪器工作正常，光柱显示仪可显示出MWD井下仪器产生的有规律的压力波动。

压力传感器怎么接线？压力传感器是一种常用的传感器，常用于测量物体的内部或外部压力，传感器通常需要正确连接才能正常工作。

在这篇文章中，我们将介绍如何正确地连接一个简单的压力传感器。

压力传感器的简介压力传感器是一种测量压力的设备，它可以将物体受力转换为输出信号。

常用的压力传感器包括气压传感器、液压传感器、力传感器等。

压力传感器的接线方式在连接压力传感器之前，我们需要了解其基本的接线方式。

基本上，压力传感器的接线方式分为两种：单电源供电和双电源供电。

单电源供电单电源供电是最常见的压力传感器接线方式。

这种方式仅需要一根电源线连接，即可驱动传感器并输出信号。

在这种接线方式中，传感器通常使用单电源电路，如图所示：单电源供电图示单电源供电图示在单电源供电中，传感器的输出信号一般为0—5V或0—10V的模拟信号，可以通过AD转换电路转换为数字信号进行处理。

单电源电路的优点是简单，缺点是对大电压环境的抗干扰本领差。

双电源供电双电源供电方式需要两个电源线连接，一般用于对大电压环境的抗干扰。

传感器通常接受差分输出方式，如图所示：双电源供电图示双电源供电图示双电源供电的优点是对抗干扰本领强，但需要两个电源和更多而杂的电路。

压力传感器的连接方式在接线之前，确定要先了解压力传感器的电性能参数，例如阻值、电流、功耗等，以便正确地连接压力传感器和信号处理器。

电线接线压力传感器需要连接电源线，信号线和地线，接线的实在方法如下：1.电源线连接：“+”引脚连接电源正极，“—”引脚连接电源负极。

2.信号线连接：“S”引脚连接微处理器或信号处理器。

3.地线连接：“GND”引脚连接地线。

过滤器连接在实际应用中，还需要为压力传感器添加一个滤波器电路，以削减噪声和杂波的影响。

过滤器电路的接法如下：1.将滤波器的输出端与电源正极连接。

2.将滤波器的输入端连接到压力传感器的信号输出端。

3.将滤波器的地线连接到压力传感器的地线。

压力传感器的注意事项在连接压力传感器时，需要注意以下几点：1.选择正确的接线方式：单电源或双电源供电。

压力传感器的调试方法有哪些一、压力传感器输出≥20mA1：压力传感器电源是否正常如果小于12VDC，则应检查回路中是否有大的负载，压力传感器负载的输入阻抗应符合RL≤（压力传感器供电电压-12V）/（0.02A）Ω2：实际压力是否超过压力变送器的所选量程；重新选用适当量程的压力传感器。

3：压力传感器是否损坏，严重的过载有时会损坏隔离膜片。

需发回生产厂家进行修理。

4：接线是否松动；接好线并拧紧5：电源线接线是否正确电源线应接在相应的接线柱上二、压力指示不正确1：压力传感器电源是否正常如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（0.02A）Ω2：参照的压力值是否一定正确如果参照压力表的精度低，则需另换精度较高的压力表。

3：压力指示仪表的量程是否与压力变送器的量程一致压力指示仪表的量程必须与压力变送器的量程一致4：压力指示仪表的输入与相应的接线是否正确压力指示仪表的输入是4~20mA的，则变送器输出信号可直接接入；如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250Ω的电阻，然后再接入变送器的输入。

5：变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（0.02A）Ω如不符合则根据其不同可采取相应措施：如升高供电电压（但必须低于36VDC）、减小负载等6：多点纸记录仪没有记录时输入端是否开路；如果开路则：1）、不能再带其他负载；2）、改用其他没有记录时输入阻抗≤250Ω的记录仪。

7：相应的设备外壳是否接地设备外壳接地8：是否与交流电源及其他电源分开走线与交流电源及其他电源分开走线9：压力传感器是否损坏，严重的过载有时会损坏隔离膜片。

需发回生产厂家进行修理。

10：管路内是否有沙子、杂质等堵塞管道，有杂质时会使测量精度受到影响；需清理杂质，并在压力接口前加过滤网。

11：管路的温度是否过高，压力传感器的使用温度是-25~85℃，但实际使用时最好在-20~70℃以内。

3、压力传感器控制系统中典型的压力传感器包括机油压力传感器、进气压力传感器、燃油压力传感器、大气压力传感器，以及某些情况下 OEM安装的压力传感器。
