压力传感器插头接线图

数字压力传感器的接线方式
数字压力传感器的工作原理是压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻发生变化，和用电子线路检测这一变化，并转换输出一个对应于这个压力的数字标准信号。

很多人都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的。

压力传感器两线制比较简单，一般用户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。

四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。

四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。

压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。

至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。

五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

实验一金属箔式应变片一一单臂电桥性能实验一、实验目的：了解金届箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：：R/ R = K ;式中AR/R为电阻丝电阻的相对变化，K为应变灵敏系数，&=A l/l为电阻丝长度相对变化，金届箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

单臂电桥输出电压U OI =EK&/4。

三、需用器件与单元：应变式传感器实验模块、应变式传感器、石去码、数显表、士5V电源、也V电源、万用表（自备）。

四、实验步骤：1、根据图1-1应变式传感器已装丁应变传感器模块上。

传感器中各应变片已接入模块的左上方的R l、R2、R3、R4O加热丝也接丁模块上，可用万用表进行测量判别，R1= R2= R3=R4=350Q，加热丝阻值为50 Q左右。

应变片托盘图1-1应变式传感器安装示意图2、接入模块电源i15V（从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器RW3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi相连，调节实验模块上调零电位器R W4,使数显表显示为零（数显表的切换开关打到2V档）。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片 R 1 （即模块左上方的R i ）接入电桥作为一 个桥臂与R 5、R 6、R 7接成直流电桥（R 5、R 6、R 7模块内已连接好），接好电桥调零电 位器Rw i,接上桥路电源&V （从主控箱引入）如图1-2所示。

检查接线无误后，合 上主控箱电源开关。

调节 Rw i,使数显表显示为零。

O 。

加热4、在电子秤上放置一只石去码，读取数显表数值，依次增加石去码和读取相应的数显 表值，直到500g （或200g ）石去码加完。

压力传感器/变送器接线问题对于新买的压力传感器/变送器，很多初用者在传感器/变送器的接线问题上都很纠结，担心接错以后，会导致传感器/变送器损坏，影响测量的准确性。

本篇文章就压力传感器/变送器接线问题跟大家探讨下，教大家如何处理二线制、三线制和四线制传感器/变送器的接线问题。

现如今常用的压力变送器都是两线的，加带电源隔离器，输出为4～20mA信号，变送器有二个输入端一个接给定信号，另一个接压力反馈信号。

那么正确的安装方法是：压力变送器一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制，电压的三线制输出。

目前市的变送器很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。

这样变送器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。

电流型四线制接线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-==反馈-。

电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。

电压型三线制接线方式：电源+==供电+；电源-（信号-）==供电-；信号+==反馈+，电源-（信号-）。

以上为通用的压力传感器/变送器的接线方法，如果大家仍然还有疑问，可以与提供产品的厂家联系或与传感器之家技术人员联系，一步步教你怎么解决传感器/变送器接线问题。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

传感器接线方法和图解传感器是一种能够感知环境并将感知到的信息转化为可用信号的装置，它在各种自动化控制系统中起着至关重要的作用。

而传感器的接线方法则是使用传感器时需要掌握的重要知识之一。

接下来，我们将详细介绍传感器接线方法，并附上图解，希望能对您有所帮助。

1. 了解传感器类型。

在进行传感器接线时，首先需要了解所使用的传感器类型。

常见的传感器类型包括温度传感器、压力传感器、光电传感器等。

不同类型的传感器在接线方法上可能会有所不同，因此在进行接线前需要对传感器的类型有所了解。

2. 接线前的准备工作。

在进行传感器接线前，需要做好一些准备工作。

首先，需要检查传感器的规格参数和接线要求，确保了解传感器的工作电压、输出信号类型等信息。

其次，需要准备好接线所需的工具和材料，确保接线过程顺利进行。

3. 接线方法。

接线方法主要包括电源接线、信号接线和地线接线。

在进行接线时，需要根据传感器的规格参数和接线要求，正确连接传感器的电源、信号和地线。

在接线过程中，需要注意接线的稳固性和接触的可靠性，确保传感器能够正常工作。

4. 接线图解。

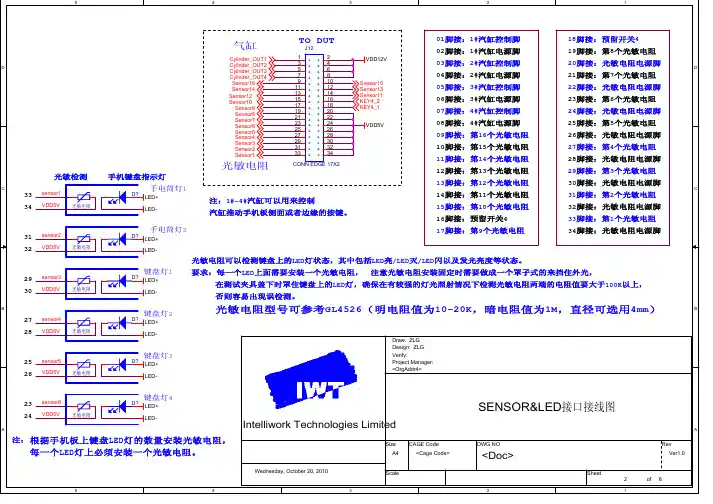

为了更直观地展示传感器的接线方法，下面我们提供一些常见传感器的接线图解，希望能够帮助您更好地理解传感器的接线方法。

（图解内容，以温度传感器为例，展示电源接线、信号接线和地线接线的具体方法和步骤，配以文字说明，帮助读者更好地理解传感器的接线方法。

）。

5. 注意事项。

在进行传感器接线时，需要注意一些事项。

首先，要确保接线过程中电源已经断开，以免发生触电事故。

其次，需要严格按照传感器的接线要求进行接线，避免接线错误导致传感器损坏或工作异常。

最后，接线完成后需要进行接线测试，确保传感器能够正常工作。

通过以上介绍，相信您已经对传感器的接线方法有了更深入的了解。

在使用传感器时，正确的接线方法不仅能够保证传感器的正常工作，还能够提高系统的稳定性和可靠性。

希望本文对您有所帮助，谢谢阅读！。

图解压力变送器两线制、三线制、四线制接线方式两线制、三线制、四线制压力变送器接线方式首先，我们先看一下它们的定义两线制：两根线及传输电源又传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。

三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。

四线制：电源两根线，信号两根线。

电源和信号是分开工作的。

几线制的称谓，是在两线制变送器诞生后才有的。

这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。

因此先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）。

但目前，很多变送器采用二线制。

下面，我们就来具体看看不同线制变送器的差异有哪些？不同线制变送器的差异一、两线制要实现两线制变送器，必须要同时满足以下条件：1. V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的低电源电压减去电流在负载电阻和传输导线电阻上的压降。

2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。

3. P＜Imin(Emin-IminRLmax)变送器的小消耗功率P不能超过上式，通常＜90mW。

式中：Emin=低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V，5%为24V电源允许的负向变化量；Imax=20mA；Imin=4mA；RLmax=250Ω+传输导线电阻。

如果压力变送器在设计上满足了上述的三个条件，就可实现两线制传输。

所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。

两线制变送器由于信号起点电流为4mA DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。

而且两线制还便于使用安全栅，利于安全防爆。

1)室外温湿度传感器现场使用的室外温湿度传感器主要有两个型号QFA3160 电源：24VDC；输出：0-10VQFA3171电源：24VDC；输出：4-20mA按上图片可以修改传感器的信号类型和量程范围，信号类型出场都是调试好的，基本不用改。

量程范围根据当地气候，一般情况用R3档。

上图为传感器接线图（需要注意QFA3171温度和湿度需要单独供电）。

调试的时候需要检查1.传感器供电（一般为24VDC，特殊类型需查看说明书）。

2.传感器和模块上的接线（电压和电流型在AI模块上的接线不同）。

3.传感器量程；信号类型是否和硬件组态中一致。

4.改完量程一定要盖上传感器的盖子才能正确度数5.程序中的FC105的上下限应与计算值对应。

2)水管温度传感器现场使用的室外温湿度传感器主要有两个型号PT100和LG-Ni1000；PT100为温度0度时电阻为100欧姆的铂电阻，LG-Ni1000是指温度0度是电阻为1000欧姆的镍电阻。

接线方式分为2线制和3线制。

3线制的接法可以消除线组对传感器测量数值的影响传感器端只有两个段子，3线制接线方法为将其中两个线接到传感器一个段子上，模块端分别接在S-和M-上，剩余的一根线接到M+上；2线制的接法为将两根线分别接到传感器两个段子上，模块端分别接在M+和M-，同时将模块端S-和M-短接。

硬件组态的时候，如果选择的是PT100Sta.，那么程序中除以10，如果选择的是PT100Cl.，就要除100。

3)流量传感器流量传感器型号：DWM2000电源：24VDC输出：4-20mA接线方法和设置如下图：拨码的计算调试的时候需要检查1.传感器供电（一般为24VDC，特殊类型需查看说明书）。

2.传感器和模块上的接线。

3.传感器量程；信号类型是否和硬件组态中一致。

4.必须在不开水泵，同时保证管道中液体静止时才能调零。

5.程序中的FC105的上下限应与计算值对应。

4)西门子压力传感器型号：QBE2002电源：24VDC输出：0-10V接线方法：现场很多西门子传感器线的颜色为棕、蓝、白与接线图上线色不同，但是还是按照棕—供电、白—GND、蓝—输出信号的接法。

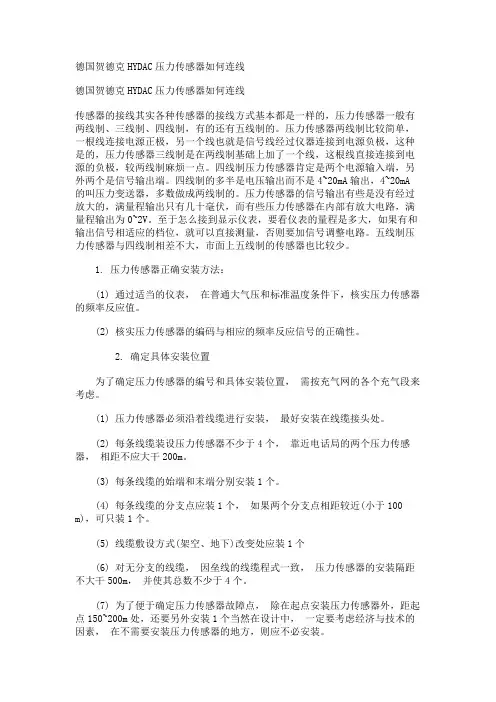

德国贺德克HYDAC压力传感器如何连线德国贺德克HYDAC压力传感器如何连线传感器的接线其实各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的。

压力传感器两线制比较简单，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。

四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。

四线制的多半是电压输出而不是4~20mA输出，4~20mA 的叫压力变送器，多数做成两线制的。

压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。

至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。

五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

1. 压力传感器正确安装方法：(1) 通过适当的仪表，在普通大气压和标准温度条件下，核实压力传感器的频率反应值。

(2) 核实压力传感器的编码与相应的频率反应信号的正确性。

2. 确定具体安装位置为了确定压力传感器的编号和具体安装位置，需按充气网的各个充气段来考虑。

(1) 压力传感器必须沿着线缆进行安装，最好安装在线缆接头处。

(2) 每条线缆装设压力传感器不少于4个，靠近电话局的两个压力传感器，相距不应大干200m。

(3) 每条线缆的始端和末端分别安装1个。

(4) 每条线缆的分支点应装1个，如果两个分支点相距较近(小于100 m)，可只装1个。

(5) 线缆敷设方式(架空、地下)改变处应装1个(6) 对无分支的线缆，因垒线的线缆程式一致，压力传感器的安装隔距不大干500m，并使其总数不少于4个。

(7) 为了便于确定压力传感器故障点，除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中，一定要考虑经济与技术的因素，在不需要安装压力传感器的地方，则应不必安装。

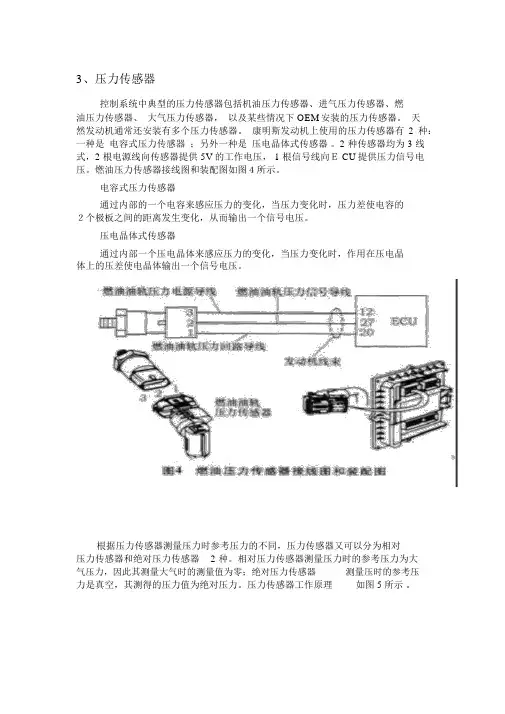

3、压力传感器控制系统中典型的压力传感器包括机油压力传感器、进气压力传感器、燃油压力传感器、大气压力传感器，以及某些情况下 OEM安装的压力传感器。

天然发动机通常还安装有多个压力传感器。

康明斯发动机上使用的压力传感器有2 种：一种是电容式压力传感器；另外一种是压电晶体式传感器。

2 种传感器均为 3 线式，2 根电源线向传感器提供 5V 的工作电压， 1 根信号线向Ｅ CU提供压力信号电压。

燃油压力传感器接线图和装配图如图４所示。

电容式压力传感器通过内部的一个电容来感应压力的变化，当压力变化时，压力差使电容的２个极板之间的距离发生变化，从而输出一个信号电压。

压电晶体式传感器通过内部一个压电晶体来感应压力的变化，当压力变化时，作用在压电晶体上的压差使电晶体输出一个信号电压。

根据压力传感器测量压力时参考压力的不同，压力传感器又可以分为相对压力传感器和绝对压力传感器 2 种。

相对压力传感器测量压力时的参考压力为大气压力，因此其测量大气时的测量值为零；绝对压力传感器测量压时的参考压力是真空，其测得的压力值为绝对压力。

压力传感器工作原理如图 5所示。

大部分压力传感器无法通过测量电阻的方式来判断好坏，而需要在压力传感器作时通过输出的信号电压来判断。

因此在检测压力传感器时需要专用的检测导线，保证传感器正常工作的时将条线引出供检测，不同的压力传感器需要不同的检测导线。

图 6 为 3 种不同的压力传感器测试插头。

不同的压力传感器其插头不同，所选用的专用测试导线不同，但其测试方法是一样的。

测试方法是：①断开传感器与线路的插头；②选择正确的测试导线（即测试导线插头与传感器插头相同）；③用万用表在测试端分别测出输入电压和输出信号电压。

把测得的电压值分别与发电机厂给出的标准技术规范相比较，即可判断该传感器是否正常。

具体实例：HB2135系列专用型硅压阻压力传感器特点：·自主设计、专业制造的硅压阻压力传感器·标准压力接口和信号输出·膜片隔离、稳定可靠·恒流、恒压供电模式的温度补偿网络·广泛应用于现场过程控制、设备仪器的气体和液体的表压、绝压的测量主要技术指标：序号项目1基准量程2过载能力3零点输出4满量程输出5准确度6电特性7温度范围零点温度系8数灵敏度温度9系数规格35kPa、100kPa、250kPa、600kPa、1MPa、2.5MPa、6MPa、10MPa、25MPa 、40MPa、60MPa 、100MPa1.5 倍基准量程的±1mV≥50mV±0.1%F.S、± 0.25%F.S、± 0.5%F.S供电电源： 1mA, 或恒压5V绝缘电阻：＞200M （100VDC ）桥路阻抗： 5（1±20%） k工作温度： -40～+100℃0～ 70℃（典型）补偿温度： -30～+100℃、 -10～+50℃、 0～70℃±0.02%F.S /℃（典型）±0.02%F.S / ℃（典型）10长期稳定性0.2%F.S /年注： 1.准确度包括迟滞、重复性和非线性（最小二乘法）2.没有其它说明 ,所有测试值均相对25℃电气接线示意图典型应用电路红色导线—电源+棕色导线—电源-橙色导线—输出+黄色导线—输出-型号及规格代号HB2135专用型硅压阻压力传感器代号品种A绝压G表压代号基准量程350～35kPa1010～100kPa2510～250kPa6010～600kPa1020～1MPa2520～2.5MPa6020～6MPa1030～10MPa2530～25MPa4030～40MPa6030～60MPa1040～100MPa代号B C D 代号AT VT 准确度等级0.1%F.S0.25%F.S0.5%F.S温度补偿模式恒流供电温度补偿恒压供电温度补偿代号压力测量接口JM20×1.5 外螺纹KZ1/2 〃外螺纹L客户约定代号信号输出连接M1航空接插件M2赫斯曼接插件M3缆线连接L客户约定代号补偿温区T1-30～+100℃T2-10～+50℃T30～70℃数字年代及编号HB2135G102C J M2T10600003选型示例HB2135系列专用型硅压阻压力传感器，表压，量程0～ 1MPa，准确度± 0.25%F.S， M20×1.5 外螺纹压力测量接口，赫斯曼接插件连接，补偿温区-30 ～ +100℃2006 年生产，第 00003 编号。

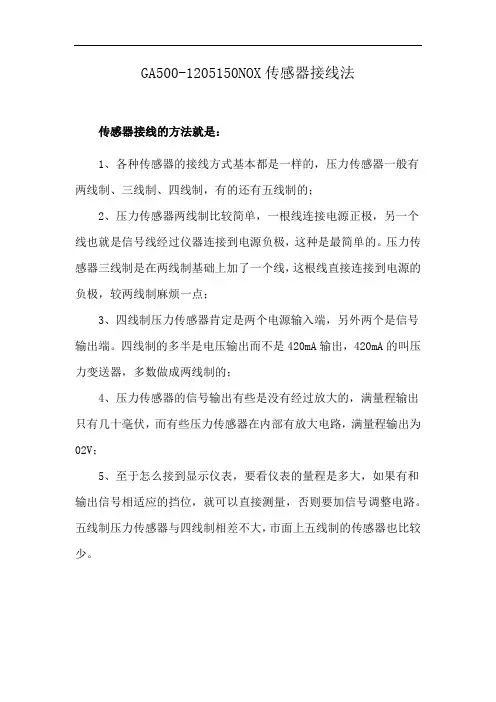

GA500-1205150NOX传感器接线法
传感器接线的方法就是：
1、各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的；
2、压力传感器两线制比较简单，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的。

压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点；
3、四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。

四线制的多半是电压输出而不是420mA输出，420mA的叫压力变送器，多数做成两线制的；
4、压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为02V；
5、至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的挡位，就可以直接测量，否则要加信号调整电路。

五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

10系列传感器接线图KY〃CSY10B顶部平面图KY〃CSY10A顶部平面图实验一箔式应变片性能——单臂电桥实验所需部件：直流稳压电源，电桥，差动放大器，箔式应变片，螺旋测微仪，数字电压表。

位移(mm) 电压(V)注：实验前首先差放调零，方法如实验指导书上的步骤1。

实验二箔式应变片三种桥路性能比较实验所需部件：直流稳压电源(±4V)、电桥、差动放大器、箔式应变片、螺旋测微仪、数字电压表位移电压(半桥) 电压(全桥)实验四应变电路的温度补偿实验所需部件：直流稳压电源，电桥，差动放大器，电压表，测微仪，加热器，半导体点温计。

实验五半导体应变计性能实验所需部件：直流稳压电源，电桥，差动放大器，电压表，测微仪，加热器，半导体点温计，半导体应变计。

实验六半导体应变计直流半桥测试系统实验所需部件：直流稳压电源，电桥，差动放大器，电压表，测微仪，加热器，半导体点温计，半导体应变计。

实验九相敏检波器实验实验所需部件：相敏检波器、移相器、音频振荡器、直流稳压电源、低通滤波器、数字电压表、示波器注：实验步骤为实验指导书上所写。

实验十箔式应变片组成的交流全桥实验所需部件：电桥，音频振荡器，差动放大器，移相器，相敏检波器，低通滤波器，电压表，测微仪。

示波器。

位移(mm) 电压(mV) 0 0实验十四差动变压器性能实验所需部件：差动变压器，音频振荡器，测微仪，示波器。

注：按实线电路观察示波器波形是否能过零翻转，如不能则用两条红虚线代替两条蓝实线。

实验十五差动变压器零残电压的补偿实验所需部件：差动变压器，电桥，音频振荡器，示波器，差动放大器。

注：假定电感上端是同名端，同名端根据实验十四判定。

实验十六差动变压器的标定实验所需部件：差动变压器，音频振荡器，电桥，差动放大器，移相器，相敏检波器，低通滤波器，电压表，示波器，测微仪。

位移(mm) 电压(mV) 0 0 注：假定电感上端是同名端，同名端根据实验十四判定。

实验十八差动螺管式电感位移测量实验所需部件：差动变压器，音频振荡器，电桥，差动放大器，移相器，相敏检波器，低通滤波器，电压表，示波器，测微仪。

天津华宁系列传感器接线图Hessen was revised in January 2021天津华宁系列传感器接线图跑偏传感器的接线方法:（如下图）跑偏传感器图-4跑偏传感器的接线如图所示：只接一对接点，一般是接常开点，如果接到控制器里，则直接接线就行了，接到输入端的“IN ”和公共端上。

如果接到下位机里，还需要在输入端串接一个1K 和并联一个22K 的电阻。

入口跑偏传感器控制器接线方法下位机接线方法跑偏传感器入口图-5温度传感器的接线方法:（如下图）入口温度传感器控制器接线方法下位机接线方温度入口图-6温度传感器的接线方法如上图所示：如果接到控制器里，就直接接到控制器的输入端的“IN ”和公共端上；如果接到下位机里，还需要在输入端串接一个1K 和并联一个22K 的电阻。

堆煤传感器的接线方法（如下图）控制器接线方法入口大地大地入口下位机接线方法图-7跳线端子号：1:1000K （干煤） 2：750K 3：550K 4：350K （湿煤） 根据煤的干湿情况选择适当的跳线,选择哪个,就把跳线插在相应的端子上。

堆煤传感器的接线如上图所示：电源正--接控制器系统的“+”，电源负--接控制器系统的公共端，earth--接大地，com--接输入口的“IN ”。

如果接到控制器里，则接输出2，如果接到下位机里，则接输出1。

烟雾传感器的接线方法（如下图）烟雾传感器下位机输入口下位机接线方法烟雾传感器控制器输入口控制器接线方法烟雾传感器的接线方法如上图所示：“”接到控制器系统的电源正； “”接到控制器系统的公共端；“4，5”接到控制器系统输入端的“IN ”和公共端上，其中，在“4，5”端，如果接到控制器里，直接接线就可以了，如果接到下位机里，需要在输入端串接一个1K 电阻在并联一个22K 电阻。

速度传感器的接线方法（如下图）控制器或下位机输入端速度传感器内部接线端子图-9GSC-200/1000-SC 速度图示如上图，A ：对应电源正，B ：对应电源负，C ：信号输出D ：对应公共端，接线时，B 、D 短接，并接到控制器或下位机的公共端上。
