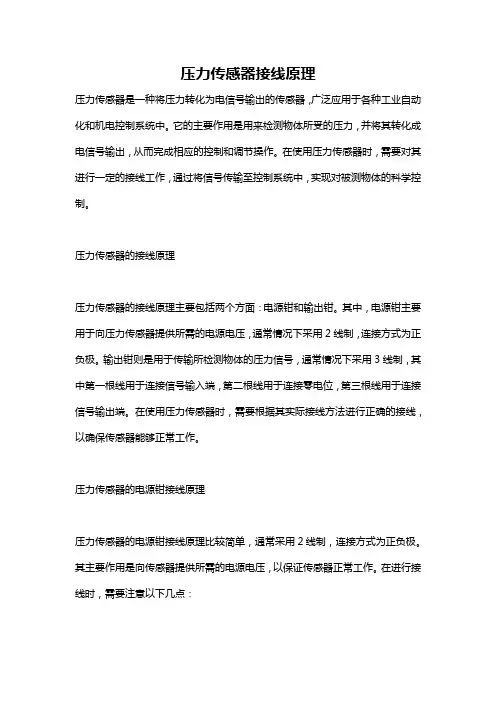

压力传感器接线原理压力传感器是一种将压力转化为电信号输出的传感器，广泛应用于各种工业自动化和机电控制系统中。

它的主要作用是用来检测物体所受的压力，并将其转化成电信号输出，从而完成相应的控制和调节操作。

在使用压力传感器时，需要对其进行一定的接线工作，通过将信号传输至控制系统中，实现对被测物体的科学控制。

压力传感器的接线原理压力传感器的接线原理主要包括两个方面：电源钳和输出钳。

其中，电源钳主要用于向压力传感器提供所需的电源电压，通常情况下采用2线制，连接方式为正负极。

输出钳则是用于传输所检测物体的压力信号，通常情况下采用3线制，其中第一根线用于连接信号输入端，第二根线用于连接零电位，第三根线用于连接信号输出端。

在使用压力传感器时，需要根据其实际接线方法进行正确的接线，以确保传感器能够正常工作。

压力传感器的电源钳接线原理压力传感器的电源钳接线原理比较简单，通常采用2线制，连接方式为正负极。

其主要作用是向传感器提供所需的电源电压，以保证传感器正常工作。

在进行接线时，需要注意以下几点：1、电源电压必须是稳定的，一般情况下使用直流电源，电压范围在3-15V之间；2、传感器的正极和正电源连接，负极和负电源连接，接线时应注意极性，不得连接反极性；3、在电源钳与输出钳之间应该保持一定的距离，以防止互相干扰影响传感器的工作。

压力传感器的输出钳接线原理压力传感器的输出钳接线原理比较复杂，通常采用3线制，分别为信号输入端、零电位和信号输出端。

其主要作用是传输所检测物体的压力信号，以实现相应的控制和调节操作。

在进行接线时，需要注意以下几点：1、信号输入端应该与受测试物体相连，通过它将被测压力信号传输到传感器中；2、零电位通过连接虚地电源实现，一般采用连接传感器金属外壳的方式来实现；3、信号输出端通过连接负载电阻的方式来实现，负载电阻的阻值可以根据实际需要进行调节；4、在使用过程中必须保障传感器的输出钳内部电路的稳定性，一般情况下采用麦克风电缆或者屏蔽电缆进行隔离。

压力传感器正确接线方法:压力变送器是把气体或液体的压力转换为可使用的电信号的器件。

压力变送器按接线方式，可分二线制，三线制，四线制。

楼主看到的应该是四线制的压力变送器。

两根电源线，两根信号线。

电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。

电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V输出。

压力变送器一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10等，通常电流型的是二线或四线制，电压的三线制输出。

目前市的变频器很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。

这样变频器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。

电流型四线制接线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-== 反馈-。

电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-。

电压型三线制接线方式：电源+==供电+；电源-（信号-）== 供电-；信号+==反馈+，电源-（信号-）==反馈-。

压力变送器可以直接和变频器连接的，电源可以用变频器上的24V电源，将压力变送器串接在到信号回路即可。

至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。

五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

看压力变送器是电流型，还是电压型！看清输出电压压力变送器的电压输出端接变频器的外接可调电压输入端，压力变送器和变频器的外接可调地相连接硬件变完成了软件你要设施正反转，频率转速和驱动方式。

扩展资料原理：1、压阻式力传感器电阻应变片是压阻式应变传感器的主要组成部分之一。

压力传感器使用说明一、产品描述压力传感器是一种用于测量和监控液体和气体压力的设备。

它采用先进的传感技术和高精度的测量芯片，能够将压力信号转换为电信号输出。

本说明将为用户提供关于压力传感器的正确使用方法和注意事项。

二、安装指南1. 将压力传感器安装于稳定的平面或设备上，确保其与被测压力垂直接触。

如果传感器需要连接到管道系统中，应使用合适的连接器和密封件，确保无泄漏。

2. 确保压力传感器的电源线与设备的电源线正确连接。

查阅设备说明书以了解正确的电源连接方式。

3. 在启动之前，请确保压力传感器的电源正常工作，并通过仪器进行合适的校准以获得准确的压力测量结果。

三、使用方法1. 开机和关机：a. 打开所使用的仪器或控制系统的电源，并确认传感器的电源也已经打开。

b. 在使用结束后，应先关闭压力传感器的电源，然后再关闭仪器或控制系统的电源。

2. 压力调节：a. 根据用户需要，调节传感器的测量范围和输出范围。

请参考设备说明书以了解正确的调节方法。

b. 调节传感器时，请小心不要超过其额定压力范围，以免损坏设备。

3. 数据读取：a. 通过仪器、控制系统或计算机软件等设备来读取压力传感器输出的电信号。

b. 注意检查设备的数据显示和单位，确保读取的数据值正确，并进行必要的单位转换。

四、注意事项1. 不要将压力传感器暴露在高温、低温、潮湿或腐蚀性环境中，以免对传感器造成损坏。

2. 避免在仪器受到剧烈震动或冲击的情况下使用传感器，以免影响其测量精度和可靠性。

3. 使用完毕后，请及时进行清洁，并保持传感器的干燥。

4. 不得随意拆卸或修理传感器，以免造成损坏或危险。

5. 如果发现传感器存在异常，如测量数据不准确或产生异常信号，请立即停止使用，并联系厂家或供应商进行维修或更换。

五、维护保养1. 定期检查传感器的电源连接线和信号线，确保接触良好且没有松动。

2. 对传感器进行定期的校准和检验，以确保其测量的准确性和可靠性。

3. 请根据设备说明书中的建议进行更换传感器的时间，避免过期使用导致测量失准。

gefran压力传感器校准方法Gefran压力传感器校准是确保传感器在正常工作状态下准确测量压力的关键步骤。

通过校准可以保证传感器输出与实际压力值之间的准确度和一致性。

在本文中，我们将一步一步地介绍Gefran压力传感器的校准方法。

第一步：准备工作在开始校准之前，准备工作是非常重要的。

首先，确保你有一个有效且合适的压力源来提供校准的压力值。

其次，确保你有一台准确的压力表或者标准压力计。

此外，确保你有Gefran压力传感器的技术规格和校准手册，并且了解校准所需的参数和步骤。

第二步：连接测量设备在校准之前，将Gefran压力传感器正确地连接到测量设备是至关重要的。

使用正确的接头和连接器将传感器连接到压力源和压力表。

确保连接紧固，无泄漏，并且传感器与测量设备之间没有其他干扰。

第三步：设定校准点在校准之前，需要确定校准的压力点。

这些校准点应该涵盖传感器在工作范围内的不同压力值。

从低压到高压逐步设定校准点是一个良好的实践。

校准点的选择可以由实际应用来决定，确保涵盖到实际工作中可能出现的压力范围。

第四步：设定校准参数在校准之前，需要设定校准参数。

这些参数包括校准范围、单位、输出类型（模拟或数字）、校准点数以及其他相关参数。

确保根据技术规格和校准手册正确设定这些参数。

第五步：进行校准进入校准程序之后，首先进行零点校准。

零点校准意味着将传感器置于无压状态，并调整传感器输出为零。

根据Gefran校准手册的指导，按照要求进行零点校准。

接下来，开始逐个校准点进行校准。

对于每个校准点，提供一个已知的压力值并记录传感器输出。

将这个已知的压力值与传感器输出进行对比，如果存在差异，则进行校正。

按照校准手册里的指导进行相应的校准。

对于模拟输出类型的传感器，通常需要使用可调电阻或电位器进行零点和斜度校准。

调整这些电阻或电位器，使传感器输出与已知压力值之间的差异最小。

对于数字输出类型的传感器，通常可以通过接口和软件来进行校准。

根据校准手册的指导，将传感器与电脑或其他校准设备连接，在相应的软件中进行校准参数的设定和校准点的校准。

总结压阻式压力传感器的一般检测方法压阻式压力传感器是一种常用的测量压力的传感器，其原理是基于材料的压阻效应。

为了确保传感器的准确性和稳定性，需要进行一般的检测方法。

以下是总结的一般检测方法：1. 外观检查：首先，对压力传感器进行外观检查，包括检查传感器外壳是否完整、有无损坏，是否有明显的划痕或变形等。

确保传感器外观正常可靠。

2. 线路连接检查：检查传感器的电气连接，包括检查传感器与接收器之间的线路连接是否正确牢固，检查所有电连接器是否无松动或断裂。

确保传感器与电路之间的连接良好。

3. 零点检测：通过此检测方法，测量压力传感器在无压力状态下的输出信号。

将传感器暴露在零压条件下，记录输出信号。

正常情况下，压力传感器在无力作用时应输出稳定的零信号。

4. 线性度检测：线性度是指压力传感器输出与输入压力之间的直线关系。

可通过在一定范围内施加等间隔的压力，记录传感器的输出信号。

然后，根据斜率和截距计算其线性关系。

理想情况下，传感器应该有良好的线性关系。

5. 灵敏度检测：灵敏度是指压力传感器输出信号与输入压力变化之间的关系。

可以通过在不同压力范围内改变输入压力，并记录传感器的输出信号，计算出输出信号相对于输入信号的变化量。

传感器的灵敏度应保持稳定并与规格相符。

6. 温度特性检测：压力传感器的温度特性直接影响其测量的准确性。

进行温度特性检测时，将传感器暴露在不同的温度环境下，并记录传感器的输出信号。

比较传感器在不同温度下的输出，确保传感器对温度的响应在规格范围内。

总之，以上是总结的压阻式压力传感器的一般检测方法，通过这些方法可以确保传感器的质量和性能符合要求，提供可靠准确的压力测量结果。

Gems Sensors & Controls压力传感器压力压力压力传感器压力压力传感器压力压力传感器压力压力传感器认证 ListedDIN配对连接器DIN配对压力压力传感器压力压力传感器压力压力传感器劳埃德船级社压力压力传感器 6插脚固定插头（10-6）符合DIN43650标准的固定插头，提供配对连接器电气连接器M12×1（5插脚）可潜水深度达200m WG（水柱压力）AMP Superseal 1.5DIN 43650C 工业型DIN 72585 卡口M12系列范围德国标准 DTD4-4PPackard Metri-packwith 37° FlareO-Ring代码 OL M12 x 15代码 05G 1/4”A Integral Face Seal代码 2T M12x1.5 HP [metal washer seal]代码 1G 7/16”Schraeder六角尺寸为22mm 其他螺纹请咨询工厂714712.811.1714.44712.510712.511712.511716.5711719.3压力压力传感器DIN43650C IndustrialM12 ×1PDeutsch DT04-4PDIN72585A1-4, 1Packard MetriPackAmp Superseal 1.513241234KEY 12341234KEYABC123619.318.39.7M12×1P38.123.532.2371.920.833725.9Pin #输出类型电流电压1N/A Press O/P+VE 2+VE Supply +VE Temp O/P Pin #输出类型电流电压1+VE Supply +VE 2N/A Press O/P+VE 3-VE Common Pin #输出类型电流电压1+VE Supply +VE 2-VE Common 3N/A Press O/P+VE Pin #输出类型电流电压1-VE Common 2+VE Supply +VE 3N/A Temp O/P +VE Pin #输出类型电流电压A -VE Common B +VE Supply +VE CN/APress O/P+VEPin #输出类型电流电压1N/A Press O/P+VE 2-VE Common 3+VESupply +VEAMP Superseal 1.5DIN 43650C 工业型DIN 72585 卡口M12系列范围德国标准 DTD4-4PPackard Metri-packwith 37° FlareO-Ring六角尺寸为22mm 其他螺纹请咨询工厂714712.811.1714.44719.3712.511代码 OL M12 x 15代码 05G 1/4”A Integral Face Seal712.510712.511压力压力传感器DIN43650C IndustrialM12 ×1PDeutsch DT04-4PDIN72585A1-4, 1Packard MetriPackAmp Superseal 1.513241234KEY 12341234KEYABC123619.318.39.7M12×1P38.123.532.2371.920.833725.9Pin #输出类型电流电压1N/A Press O/P+VE 2+VE Supply +VE Temp O/P Pin #输出类型电流电压1+VE Supply +VE 2N/A Press O/P+VE 3-VE Common Pin #输出类型电流电压1+VE Supply +VE 2-VE Common 3N/A Press O/P+VE Pin #输出类型电流电压1-VE Common 2+VE Supply +VE 3N/A Temp O/P +VE Pin #输出类型电流电压A -VE Common B +VE Supply +VE CN/APress O/P+VEPin #输出类型电流电压1N/A Press O/P+VE 2-VE Common 3+VESupply +VE外形尺寸（mm）压力压力传感器外形尺寸（mm）压力压力传感器压力压力传感器劳埃德船级社10315981/2-1/4NPT 导管6插脚固定插头规格（10-6）DIN43650固定插头，提供配对插头5插脚M12x1固定插头投入式IP68，可达200m WG 代码3代码代码代码代码压力压力传感器压力压力传感器压力压力传感器压力压力传感器压力压力传感器压力压力传感器压力压力传感器DIN 436505插脚投入式IP68，最大深度可达压力压力传感器外形尺寸（mm）150.017.0板手平面Ф19.0屏蔽线通风管压力压力传感器外形尺寸（mm）外形尺寸（mm）压力压力传感器防污染盖G1/2 电缆安装接头带限压器的鼻锥 型号555825-0003沉锤鼻锥 型号562685-02后安装沉锤（需要5 只）Nickle Plated Brass Cable GlandG 1/2 Thread35.028.6 A/F Hex137106ø27.2ø10 Through HoleG 1/8 Ext Thread146ø20ø5G 1/4 THREAD135ø18.60ø2537.501604363120108Side ASide CSide B压力外形尺寸（mm）5482B型: 电压输出红 激励电压 12 - 24Vdc白 输出 4 - 20mA屏蔽 (24V AC/DC白 输出 0 - 10V黑 - 公共端屏蔽 (2 x Ø4.20(32.0)(22.00)4.0G1/8(TYP.)14.0 A/F(TYP.)Ø44.5Ø40.019.030.012(12.7)(23.7)墙上固定支架14.0。

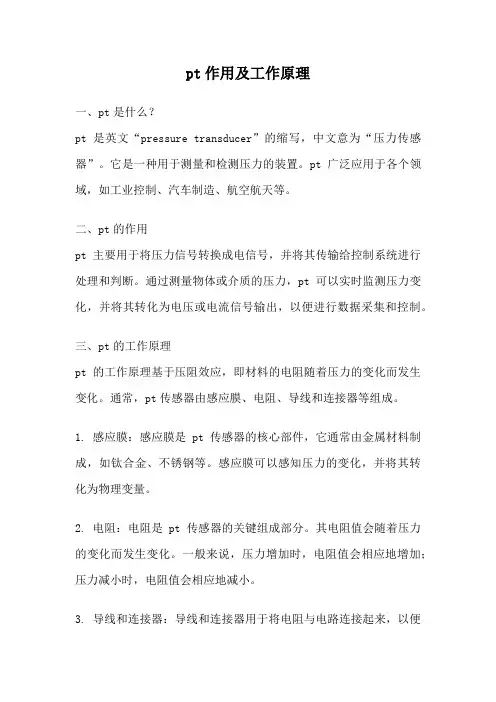

pt作用及工作原理一、pt是什么？pt是英文“pressure transducer”的缩写，中文意为“压力传感器”。

它是一种用于测量和检测压力的装置。

pt广泛应用于各个领域，如工业控制、汽车制造、航空航天等。

二、pt的作用pt主要用于将压力信号转换成电信号，并将其传输给控制系统进行处理和判断。

通过测量物体或介质的压力，pt可以实时监测压力变化，并将其转化为电压或电流信号输出，以便进行数据采集和控制。

三、pt的工作原理pt的工作原理基于压阻效应，即材料的电阻随着压力的变化而发生变化。

通常，pt传感器由感应膜、电阻、导线和连接器等组成。

1. 感应膜：感应膜是pt传感器的核心部件，它通常由金属材料制成，如钛合金、不锈钢等。

感应膜可以感知压力的变化，并将其转化为物理变量。

2. 电阻：电阻是pt传感器的关键组成部分。

其电阻值会随着压力的变化而发生变化。

一般来说，压力增加时，电阻值会相应地增加；压力减小时，电阻值会相应地减小。

3. 导线和连接器：导线和连接器用于将电阻与电路连接起来，以便将电阻变化转化为电信号输出。

通常，pt传感器的输出信号可以是电压信号（如0-5V）或电流信号（如4-20mA）。

pt传感器的工作原理可以简单归纳为以下几个步骤：1. 当物体或介质施加压力时，感应膜会发生微小的形变。

2. 形变使得感应膜上的电阻发生变化。

3. 电阻变化引起电路中的电流或电压变化。

4. 变化后的电流或电压信号被传输到控制系统进行处理和判断。

通过上述工作原理，pt传感器可以精确测量和检测压力变化，并将其转化为控制系统可以理解和处理的电信号。

四、pt的优势1. 准确性：pt传感器具有较高的测量准确性，可以满足精度要求较高的应用场景。

2. 稳定性：pt传感器具有较好的稳定性，能够长时间保持准确的测量结果。

3. 响应速度快：pt传感器的响应速度较快，可以实时监测和反馈压力变化。

4. 适应性强：pt传感器具有较强的适应性，可在不同的温度、湿度和压力环境下正常工作。

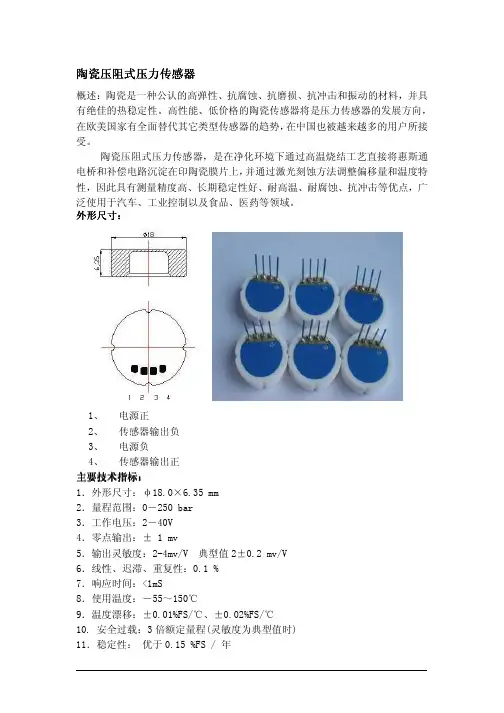

陶瓷压阻式压力传感器陶瓷压阻式压力传感器 概述：陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，并具有绝佳的热稳定性。

高性能、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也被越来越多的用户所接受。

陶瓷压阻式压力传感器，是在净化环境下通过高温烧结工艺直接将惠斯通电桥和补偿电路沉淀在印陶瓷膜片上，并通过激光刻蚀方法调整偏移量和温度特性，因此具有测量精度高、长期稳定性好、耐高温、耐腐蚀、抗冲击等优点，广泛使用于汽车、工业控制以及食品、医药等领域。

外形尺寸外形尺寸：：1、电源正 2、 传感器输出负 3、 电源负4、 传感器输出正 主要技主要技术指标术指标术指标：：1．外形尺寸：φ18.0×6.35 mm2．量程范围：0－250 bar3．工作电压：2－40V4．零点输出：± 1 mv5．输出灵敏度：2-4mv/V 典型值2±0.2 mv/V6．线性、迟滞、重复性：0.1 %7．响应时间：<1mS8．使用温度：－55～150℃9．温度漂移：±0.01%FS/℃、±0.02%FS/℃10. 安全过载：3倍额定量程(灵敏度为典型值时)11．稳定性： 优于0.15 %FS / 年汽车机油压力变送器概述：汽车机油压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。

高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。

本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。

特点特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。

技术参数技术参数：：1、 量程范围：0-10bar （可定制）2、 供电电压：5±0.25V DC（最低2.7V DC）3、 输出方式：比例电压输出 0.5-4.5v 标准信号输出（可定制）4、 综合精度：0.5% 1% （0-80℃）5、 工作温度：-40~125℃6、 响应时间：＜1ms7、 温度漂移：＜±0.01%FS/℃8、 线性、迟滞、重复性：＜0.1%9、 稳定性：优于0.15%FS/年10、外壳材料：不锈钢 11、外壳防护等级：IP65 12、螺纹接口：1/8NPT 1/4NPT M20*1.5 M18*1.5 (外螺纹)用户可自选 13、电气连接：标准Packard Metri-pack 连接器 14、接线方式：三线制电压：红（+） 黑（地） 绿（输出）概述：电压输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。

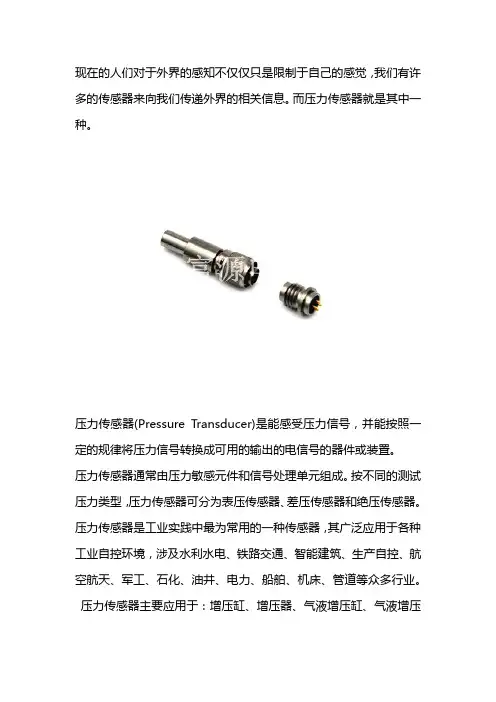

现在的人们对于外界的感知不仅仅只是限制于自己的感觉，我们有许多的传感器来向我们传递外界的相关信息。

而压力传感器就是其中一种。

压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力传感器主要应用于：增压缸、增压器、气液增压缸、气液增压器、压力机，压缩机，空调制冷设备等领域。

1、应用于液压系统压力传感器在液压系统中主要是来完成力的闭环控制。

当控制阀芯突然移动时，在极短的时间内会形成几倍于系统工作压力的尖峰压力。

在典型的行走机械和工业液压中，如果设计时没有考虑到这样的极端工况，任何压力传感器很快就会被破坏。

需要使用抗冲击的压力传感器，压力传感器实现抗冲击主要有2种方法，一种是换应变式芯片，另一种方法是外接盘管，一般在液压系统中采用第一种方法，主要是因为安装方便。

此外还有一个原因是压力传感器还要承受来自液压泵不间断的压力脉动。

2.应用于安全控制系统压力传感器在安全控制系统中经常应用，主要针对的领域是空压机自身的安全管理系统。

在安全控制领域有很多传感器应用，压力传感器作为一种非常常见的传感器，在安全控制系统中应用也不足为奇。

在安全控制领域应用一般从性能方面来考虑，从价格上的考虑，还有从实际操作的安全性方便性来考虑，实际证明选择压力传感器的效果非常好。

压力传感器利用机械设备的加工技术将一些元件以及信号调节器等装置安装在一块很小的芯片上面。

所以体积小也是它的优点之一，除此之外，价格便宜也是它的另一大优点。

在一定程度上它能够提高系统测试的准确度。

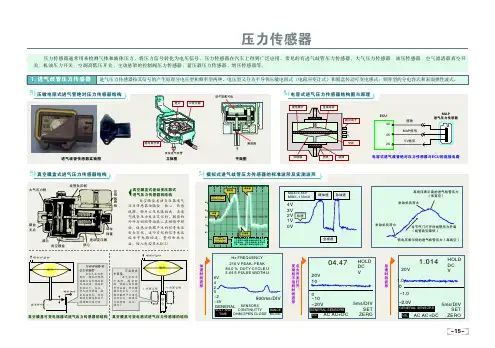

压力传感器进气歧管传感器实物图滤清器平面图压力传感器通常用来检测气体和液体压力，将压力信号转化为电压信号。

压力传感器在汽车上得到广泛应用，常见的有进气歧管压力传感器、大气压力传感器、油压传感器、空气滤清器真空开关、机油压力开关、空调高低压开关、主动悬架的控制阀压力传感器、蓄压器压力传感器、增压传感器等。

0V1V3V4V典型的模拟输出进气压力传感器是利用一个变形片为测量发动机的真空度，当真空度大时，变形片挠度减小电压信号下降，当真空度下降时电压信号上升。

怠速CH11V/div DC 500ms/div急加速缓加速MAX=4.86V MIN=133mv2V全减速真空膜盒式进气压力传感器结构模拟式进气歧管压力传感器的标准波形及实测波形Hz FREQUENCY 216 V PEAK-PEAK 84.0 % DUTY CYCLE U -15--16-上海通用GL8车系（2.5L、3.0L）上海通用君威车系（L34 2.0L）上海通用赛欧（C16NE）雪铁龙爱丽舍（1.6L TU5JP/K）神龙富康车系现代雅绅特车系（1.4 DOHC）进气歧管绝对压力传感器检测数据表发动机控制模块（ECM）利用进气歧管绝对压力（MAP）传感器控制供油和点火正时。

进气歧管绝对压力（MAP）传感器测量因发动机负荷（进气歧管真空）和转速变化导致的进气歧管压力的变化，并将其转换为电压输出。

发动机控制模块向进气歧管绝对压力传感器发送5伏基准电压。

随着歧管压力变化，进气歧管绝对压力传感器输出的电压也相应变化。

通过监视进气歧管绝对压力传感器的输出电压，发动机控制模块获悉歧管压力。

低压（低电压）时输出电压约为1.0到1.5伏，而节气门全开（WOT）时压力较高（高电压），输出电压为4.5到4.8伏。

在一定条件下，进气歧管绝对压力传感器还用于测量大气压（BARO），使发动机控制模块根据不同海拔进行调整。

通用凯越车系-17-大众桑塔纳车系（AFE）北京现代索纳塔车系北京现代伊兰特车系菲亚特派力奥和西耶那车系东风悦达起亚千里马车系。

常用的传感器连接器有哪些？
传感器连接器常用的主要有M12连接器，M8连接器，电磁阀连接器。

M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；电磁阀连接器的锁紧方式为中心螺钉，连接方式为螺钉，外壳防护等级IP65。

传感器连接器应用领域主要用压力传感器，温度变送器，电磁阀，仪器仪表，压力变送器等.。

压力传感器是在其感受到压力变化后，把压力变化信号转换成具有电信号输出的传感元件。

而且它的使用的范围也很广了。

它是工业实践中常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

所以我们说到这么多种的行业，那么是不是也会有很多种类呢？其实压力传感器的种类很多，按照信号的产生方式一般有：电压型和频率型两种；电压型压力传感器有：压敏电阻式传感器、可变电感式压力传感器、膜盒式压力传感器、可变电阻式压力传感器、压力开关型的压力传感器等。

频率型压力传感器有：电容式及弹性波式压力传感器。

在汽车中应用最广的是压敏电阻式及电容式压力传感器和开关类型的压力传感器。

一、压敏电阻式压力传感器压敏电阻式压力传感器的传感元件是由位于膜片表面的压敏电阻与硅钢膜片组成。

膜片的周围有四个电阻互相连接，称为惠斯顿电桥电路，比如我们日常用的家电中的电源电路中整流部分一般用的就是惠思登电桥二极管整流电路。

当压力发生变化时，电桥电路电阻发生改变，电桥两端的5V电压发生变化，通过放大电路放大并转换成信号输出给接收设备。

压敏电阻式压力传感器由于其尺寸小、精度高且生产成本低，所以被广泛的应用在轿车及载货车上，也是目前汽车上进气压力传感器中最先进的一种。

但是，半导体元件的缺点是受温度影响较大，所以一般需要加装晶体管温度补偿电路。

电控系统中的进气压力传感器及轨压传感器大部分属于此种压力传感器。

二、膜盒式压力传感器这种传感器是由很薄的金属片焊接成气压罐，通过气体的正压力或负压力（即抽真空）使膜盒膨胀或收缩，膜片移动时驱动操纵杆移动，膜片经过微分变换器，使其转换成电阻变化形成电信号输出，工作原理类似于机械高压泵上的冒烟限制器。

三、可变电感式压力传感器该压力传感器主要是由两个线圈产生互感电压，当交变电压通过一个线圈时，通过互感作用使另一个线圈产生互感电压，耦合越紧则输出电压越大，所以，当铁芯向线圈中间移动时，输出信号增大。

现在的人们对于外界的感知不仅仅只是限制于自己的感觉，我们有许多的传感器来向我们传递外界的相关信息。

而压力传感器就是其中一种。

压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力传感器主要应用于：增压缸、增压器、气液增压缸、气液增压器、压力机，压缩机，空调制冷设备等领域。

1、应用于液压系统压力传感器在液压系统中主要是来完成力的闭环控制。

当控制阀芯突然移动时，在极短的时间内会形成几倍于系统工作压力的尖峰压力。

在典型的行走机械和工业液压中，如果设计时没有考虑到这样的极端工况，任何压力传感器很快就会被破坏。

需要使用抗冲击的压力传感器，压力传感器实现抗冲击主要有2种方法，一种是换应变式芯片，另一种方法是外接盘管，一般在液压系统中采用第一种方法，主要是因为安装方便。

此外还有一个原因是压力传感器还要承受来自液压泵不间断的压力脉动。

2.应用于安全控制系统压力传感器在安全控制系统中经常应用，主要针对的领域是空压机自身的安全管理系统。

在安全控制领域有很多传感器应用，压力传感器作为一种非常常见的传感器，在安全控制系统中应用也不足为奇。

在安全控制领域应用一般从性能方面来考虑，从价格上的考虑，还有从实际操作的安全性方便性来考虑，实际证明选择压力传感器的效果非常好。

压力传感器利用机械设备的加工技术将一些元件以及信号调节器等装置安装在一块很小的芯片上面。

所以体积小也是它的优点之一，除此之外，价格便宜也是它的另一大优点。

在一定程度上它能够提高系统测试的准确度。

temtech压力传感器使用手册一、产品介绍本手册所介绍的压力传感器是temtech公司生产的高精度、高可靠性的测量设备，适用于各种工业应用场景，如液压系统、气动系统、机械制造等领域。

该压力传感器采用高品质传感器芯片和先进的数据采集技术，能够准确测量压力信号，并具有抗干扰能力强、稳定性高等特点。

二、使用步骤1.连接压力传感器：将压力传感器连接到相应的测量接口，确保连接正确、紧密。

连接时需要注意电缆的长度和接口的规格，以免影响测量精度。

2.安装与固定：根据实际需求，将压力传感器安装在相应的位置，并固定好安装支架或装置。

安装时需要注意传感器的正反方向，以免影响测量结果。

3.参数设置：根据实际需求，设置压力传感器的参数，如量程、单位、分辨率等。

设置时需要参考产品说明书，并确保参数正确、合理。

4.开始测量：启动测量系统，并等待压力传感器开始工作。

在测量过程中，需要保持系统的稳定性和密封性，以免影响测量精度。

5.数据记录与处理：记录测量数据，并对数据进行处理和分析。

数据处理时需要注意数据的误差和异常值，并遵循相关规范和标准。

三、注意事项1.避免强烈冲击和振动，以免影响测量精度和稳定性。

2.确保压力传感器固定牢靠，以免松动或脱落。

3.在测量过程中，避免异物进入传感器内部，以免影响其性能。

4.定期检查电缆和连接器是否完好，如有损坏请及时更换。

5.如发现异常声响或泄漏，请立即停止使用，并联系售后服务部门。

四、保养与维护1.定期清理传感器表面和内部部件，保持清洁。

2.定期检查固定螺栓是否松动或脱落，如有必要请及时拧紧。

3.定期更换磨损的密封件和轴承，以保证传感器正常工作。

五、常见问题及解决方法1.测量值不稳定：请检查系统是否稳定，传感器安装是否牢固，以及是否有异物进入传感器内部。

2.测量值误差较大：请检查参数设置是否正确，以及电缆和连接器是否完好。

3.无法启动或损坏：请检查电源是否正常，传感器是否有损坏，以及是否需要维修或更换。

压力传感器的操作规程一、概述压力传感器作为一种重要的测量设备，在工业生产、仪器仪表等领域具有广泛的应用。

为了确保其正常运行和准确测量压力值，必须严守操作规程。

本文将详细介绍压力传感器的操作规程和注意事项。

二、准备工作1. 确认压力传感器型号和规格，了解其特性和使用范围。

2. 清洁工作台面，并做好防尘措施，以避免杂质进入传感器。

3. 检查仪器仪表和连接线路的状态，确保正常工作。

三、安装与连接1. 根据实际需求选择合适的安装位置，并采用固定装置固定传感器。

2. 确保传感器与被测介质之间的连接密封可靠，避免泄漏或渗透。

3. 关注传感器的电源线路，确保正常供电并接地。

四、操作步骤1. 打开电源开关，启动压力传感器，等待其自检完成。

2. 根据需要设置压力量程、显示单位和其他参数。

3. 将被测压力与传感器连接，确保连接器插头与插孔对应正确。

4. 监视压力传感器的读数，确保其稳定在合适的范围内。

5. 如需调整传感器的灵敏度或校准参数，应按照相关操作说明书进行调整。

6. 结束使用后，应将传感器关闭，并断开与被测介质的连接。

五、注意事项1. 严禁超过压力传感器的额定压力范围，避免损坏设备。

2. 注意周围环境的温度和湿度，确保在正常的工作环境条件下使用传感器。

3. 避免将压力传感器暴露在强酸、强碱等腐蚀性介质中，以免影响传感器的准确度和寿命。

4. 定期检查传感器的线路连接和仪器的运行状态，如发现异常应及时处理。

5. 如遇到传感器故障或需要更换部件，请联系专业技术人员进行维修或更换。

6. 为避免静电干扰，应注意接地和防护措施。

六、安全警示1. 在操作压力传感器前，请确保已了解相关安全操作规程，并按照规程进行操作。

2. 如遇到操作过程中的异常情况或紧急情况，应立即停止使用并采取相应措施，以确保人身安全和设备完好。

3. 未经授权人员严禁擅自拆卸或改动传感器的任何部分。

七、总结准确操作压力传感器是确保其正常运行和准确测量的关键。

压力传感器怎么接线？压力传感器是一种常用的传感器，常用于测量物体的内部或外部压力，传感器通常需要正确连接才能正常工作。

在这篇文章中，我们将介绍如何正确地连接一个简单的压力传感器。

压力传感器的简介压力传感器是一种测量压力的设备，它可以将物体受力转换为输出信号。

常用的压力传感器包括气压传感器、液压传感器、力传感器等。

压力传感器的接线方式在连接压力传感器之前，我们需要了解其基本的接线方式。

基本上，压力传感器的接线方式分为两种：单电源供电和双电源供电。

单电源供电单电源供电是最常见的压力传感器接线方式。

这种方式仅需要一根电源线连接，即可驱动传感器并输出信号。

在这种接线方式中，传感器通常使用单电源电路，如图所示：单电源供电图示单电源供电图示在单电源供电中，传感器的输出信号一般为0—5V或0—10V的模拟信号，可以通过AD转换电路转换为数字信号进行处理。

单电源电路的优点是简单，缺点是对大电压环境的抗干扰本领差。

双电源供电双电源供电方式需要两个电源线连接，一般用于对大电压环境的抗干扰。

传感器通常接受差分输出方式，如图所示：双电源供电图示双电源供电图示双电源供电的优点是对抗干扰本领强，但需要两个电源和更多而杂的电路。

压力传感器的连接方式在接线之前，确定要先了解压力传感器的电性能参数，例如阻值、电流、功耗等，以便正确地连接压力传感器和信号处理器。

电线接线压力传感器需要连接电源线，信号线和地线，接线的实在方法如下：1.电源线连接：“+”引脚连接电源正极，“—”引脚连接电源负极。

2.信号线连接：“S”引脚连接微处理器或信号处理器。

3.地线连接：“GND”引脚连接地线。

过滤器连接在实际应用中，还需要为压力传感器添加一个滤波器电路，以削减噪声和杂波的影响。

过滤器电路的接法如下：1.将滤波器的输出端与电源正极连接。

2.将滤波器的输入端连接到压力传感器的信号输出端。

3.将滤波器的地线连接到压力传感器的地线。

压力传感器的注意事项在连接压力传感器时，需要注意以下几点：1.选择正确的接线方式：单电源或双电源供电。

压力传感器生产设备的工艺和技术压力传感器是一种能够将压力信号转化为电信号的装置，广泛应用于工业自动化、汽车、电子仪器以及医疗设备等领域。

为了提高传感器的性能和可靠性，压力传感器的生产需要采用适当的工艺和技术。

本文将重点介绍压力传感器生产设备的工艺和技术。

1. 成品特性测试设备在生产过程中，需要对成品的特性进行测试，以确保其符合质量标准。

常用的测试设备包括：- 压力测试仪：用于测试传感器的压力测量范围和准确度。

- 温度测试仪：用于测试传感器在不同温度条件下的性能。

- 周期冲击测试设备：用于测试传感器在长期使用过程中的耐久性。

- 校准设备：用于校准传感器的输出信号，以提高测量的准确性。

2. 材料加工设备压力传感器的关键部件包括敏感元件和芯片。

材料加工设备用于对压力传感器的材料进行加工和处理，以满足成品的需求。

- 精密加工设备：用于加工和修整敏感元件，以确保其准确度和可靠性。

- 薄膜制备设备：用于制备敏感元件上的薄膜材料，以提高传感器的灵敏度和响应时间。

- 清洗设备：用于清洗加工后的传感器零部件，以保证其无尘、无杂质。

3. 组装设备压力传感器的组装需要采用适当的设备和工艺，确保各个零部件的正确安装和连接。

- 真空密封设备：用于将敏感元件和芯片安装在传感器的外壳内，并进行真空密封，以保证其工作环境的稳定性。

- 焊接设备：用于焊接传感器的连线和连接器，确保其电路的可靠性。

- 封装设备：用于传感器的外壳封装，以提供保护和机械支持。

4. 自动化生产设备为了提高生产效率和产品质量，压力传感器的生产过程中会采用自动化设备。

- 自动化测试设备：能够自动进行压力、温度和耐久性等测试，提高测试的准确性和效率。

- 自动装配设备：能够自动将各个零部件组装在一起，提高组装的速度和一致性。

- 自动化包装设备：用于自动包装和标记成品传感器，以提高出货效率和防止损坏。

除了上述设备和工艺，压力传感器的生产还需要关注以下方面：- 质量控制：建立严格的质量控制体系，对原材料和生产过程进行良好的管理，确保传感器符合质量标准。
