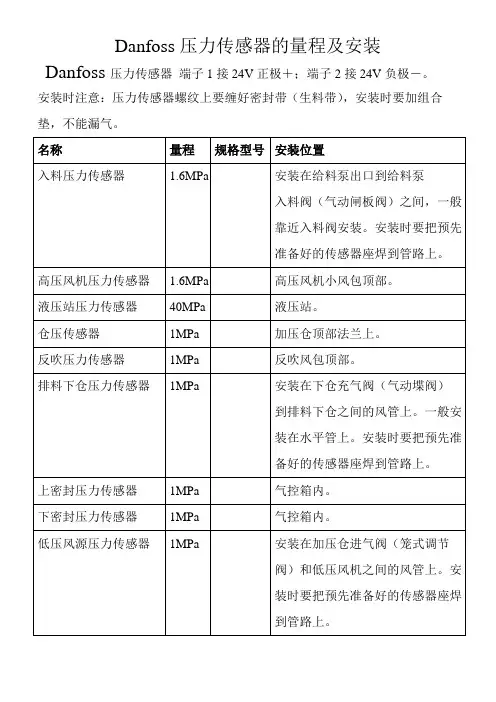

压力传感器安装调试说明书一、前言为了确保压力传感器的安装信号稳定，准确监测压力状态并进行数据采集与处理，特编写此安装调试说明书。
本说明书旨在提供正确的操作步骤，以保证压力传感器系统的正常运行和有效性。
二、安装前准备1. 确认压力传感器型号和规格，验证其与所需安装应用的匹配程度。
2. 检查压力传感器的外观，确保无明显损坏和质量问题。
3. 根据安装环境和指示要求，选择适当的安装位置。
确保其与被测压力贴合并紧密连接。
4. 確保安裝位置周围区域整潔無障礙，便于施工人员進行操作。
三、安装步骤1. 按照被测压力管道的特性和要求，选择合适的接头和密封材料。
2. 清洁安装位置，确保无异物和杂质。
如需要，可使用酒精或清洁剂，但请注意不要使用腐蚀性物质。
3. 将压力传感器与被测压力管道连接。
在连接前，确保接头、密封件和传感器本体的清洁度。
4. 完成连接后，用扳手适当拧紧接头，确保密封性能。
四、传感器校验1. 安装完成后，先检查压力传感器与被测压力管道的连接是否牢固。
2. 通过液压或气压系统，逐步增加压力，观察传感器的响应情况。
确保传感器能准确读取压力变化并输出正确的信号。
3. 监测传感器与数据采集系统的连接是否正常。
可通过检验仪器或相应软件进行测试。
五、注意事项1. 安装过程中应确保施工人员操作安全，防止发生人员伤害和设备损坏。
2. 请避免过度拧紧接头，以免损坏传感器或被测压力管道。
3. 定期检查压力传感器，确保其连接可靠，并补充适量的润滑剂以保持正常工作。
4. 避免传感器长时间暴露于易燃、腐蚀性气体或液体环境中，以免影响传感器的性能和寿命。
5. 在使用过程中，如发现任何异常情况或故障，请立即停止使用，并联系售后服务部门进行维修或更换。
六、总结本安装调试说明书详细介绍了压力传感器的安装步骤和注意事项。
在安装过程中，请严格按照本说明书的要求进行操作，以确保安全和可靠性。
如有任何疑问或问题，请联系我们的技术支持部门。
我们将全力为您解决问题，保证压力传感器系统的正常运行。
调压阀及气压传感器安装说明
一型号及参数

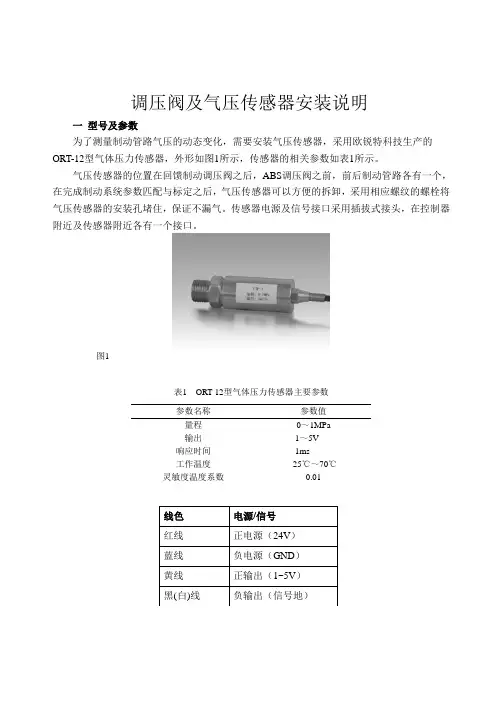

为了测量制动管路气压的动态变化，需要安装气压传感器，采用欧锐特科技生产的ORT-12型气体压力传感器，外形如图1所示，传感器的相关参数如表1所示。
气压传感器的位置在回馈制动调压阀之后，ABS调压阀之前，前后制动管路各有一个，在完成制动系统参数匹配与标定之后，气压传感器可以方便的拆卸，采用相应螺纹的螺栓将气压传感器的安装孔堵住，保证不漏气。
传感器电源及信号接口采用插拔式接头，在控制器附近及传感器附近各有一个接口。
图1
表1 ORT-12型气体压力传感器主要参数
参数名称参数值
量程0～1MPa
输出1～5V
响应时间1ms
工作温度-25℃～70℃
灵敏度温度系数0.01
二安装说明
如下图所示，回收制动的部件的安装位置。
图回收制动的部件在制动气路中的相对安装位置简图
从图中可见，气压传感器需要使用一个三通才能测量气路中的气压。
回馈制动调压阀需要串联在快放阀及继动阀的后面。
快放阀及继动阀原来的两个出口只使用一个，另一个堵住或接刹车灯/倒车灯传感器。
三通已经提供，需要工厂提供垫片，尺寸如附图。
压力传感器的正确连接与校准方法压力传感器是一种常见的工业测量仪器，通过量化介质的压力变化来输出电信号，用于测量压力。
然而，正确的连接和校准是确保压力传感器准确工作的关键。
本文将介绍压力传感器的正确连接和校准方法。
1. 连接方法压力传感器通常包含两个接口：电源接口和信号接口。
为了正确连接压力传感器，首先需要理解这两个接口。
电源接口通常需要连接到一个恒定的直流电源，以提供所需的电压，通常为3.3V或5V。
在连接电源之前，确保仔细查看压力传感器的规格书，以确定所需电压范围。
信号接口是连接到微控制器或数据采集系统的接口，以传输压力传感器输出的电信号。
常见的信号接口类型有模拟输出和数字输出。
模拟输出通过一个模拟电压信号来表示测量的压力值，通常为0-5V或0-10V。
而数字输出则通过串行通信协议（如I2C或SPI）输出压力值。
根据实际需求，选择适合的信号接口类型，并按照相应的接线方式连接到微控制器或数据采集系统。
在连接时，注意以下几点：1）使用合适的电缆进行连接，电缆的长度和材质应考虑信号传输的性能要求；2）尽量避免电缆与电源线、高压线等干扰源靠近，以减少干扰；3）连接时注意极性，确保电源和信号接口的正负极性正确。
2. 校准方法校准是保证压力传感器准确测量的关键步骤，下面介绍一种简单的校准方法。
首先，需要一台已知精确值的压力测量仪器（如校准泵），以提供参考压力值。
将该仪器连接到压力传感器的测量介质端口上。
接下来，按照以下步骤进行校准：1）将校准泵压力设置为已知值，记录校准泵的读数和压力传感器的输出电信号；2）持续改变校准泵的压力，记录对应的读数和电信号，确保覆盖整个测量范围；3）绘制读数和电信号之间的关系曲线；4）根据曲线拟合出校准方程，将传感器输出的电信号转换为对应的压力值。
校准完成后，可以使用该校准方程来进行实际压力测量。
需注意的是，校准应在实际应用前定期进行，以确保测量准确性。
此外，应根据实际情况选择合适的校准时间间隔，以平衡校准成本和准确性要求。

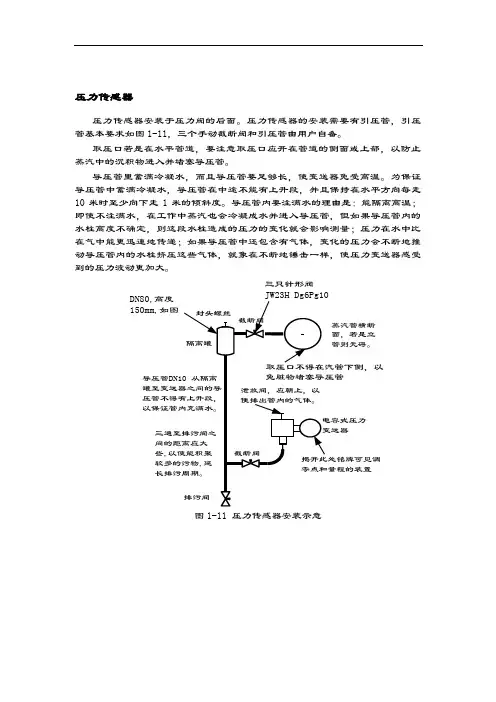

压力传感器安装施工方案1. 引言压力传感器是一种常用于工业自动化、仪器仪表和研究实验领域的传感器，可以用于测量各种介质的压力变化。
本文将提供一份压力传感器安装的施工方案，旨在帮助工程师和技术人员正确安装压力传感器，保证安装质量和性能。
2. 安装前准备在进行压力传感器的安装之前，需要做一些准备工作，以确保安装过程的顺利进行。
2.1 确定安装位置首先需要确定压力传感器的安装位置。
安装位置应选择在与被测介质接触的位置，以获取准确的压力数据。
同时，应避免安装在有振动、冲击或高温等不利因素的位置，以保证传感器的稳定性和安全性。
2.2 准备所需材料和工具在安装压力传感器之前，需要准备以下材料和工具： - 压力传感器 - 适当尺寸的螺纹接头和密封圈 - 接线盒 - 螺丝刀、扳手、螺纹胶等工具和辅助材料3. 安装步骤下面介绍压力传感器的安装步骤：3.1 将传感器安装在合适位置根据第2节中确定的安装位置，使用螺纹接头将压力传感器安装在被测介质上。
确保螺纹接头与传感器的螺纹连接紧密，并使用适当的扳手和螺纹胶进行固定。
3.2 连接电路将传感器的电缆引线与接线盒相连。
根据传感器的接线方式，正确连接电缆引线。
确保电线连接紧固，并使用绝缘胶带或绝缘套管对电线进行绝缘处理，以确保电路的稳定性和安全性。
3.3 密封处理如果被测介质为液体或气体，需要在螺纹接头和压力传感器之间添加密封圈，以确保介质不泄漏。
选择适当的密封圈尺寸，并使用扳手或螺丝刀将螺纹接头和传感器固定。
同时，应该对密封部分进行检查，确保无漏气或渗漏的情况发生。
3.4 调试和测试在安装完成后，对压力传感器进行调试和测试。
使用专业的测试设备和方法，验证传感器的性能和准确性。
根据具体情况，可能需要进行零点校准、范围调整等操作，以确保传感器的正常工作。
4. 安全注意事项在安装压力传感器时，需要注意以下安全事项：•在安装过程中，务必遵守相关安全操作规程，配戴个人防护装备，确保人员的安全。
易卖工控之压力传感器安装方法

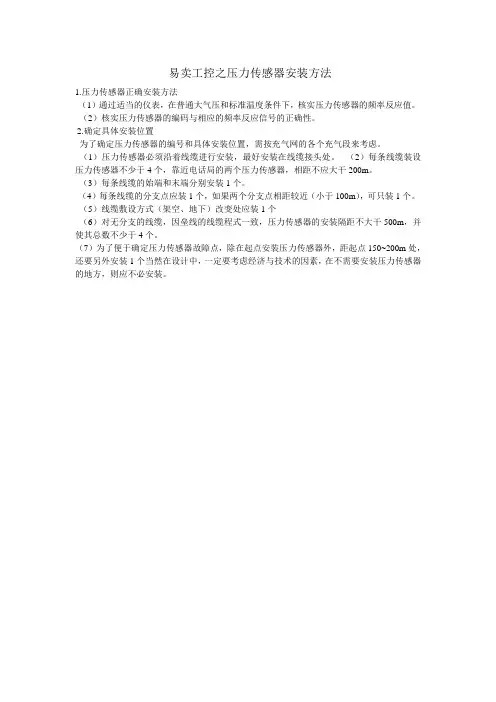

1.压力传感器正确安装方法
（1）通过适当的仪表，在普通大气压和标准温度条件下，核实压力传感器的频率反应值。
（2）核实压力传感器的编码与相应的频率反应信号的正确性。
2.确定具体安装位置
为了确定压力传感器的编号和具体安装位置，需按充气网的各个充气段来考虑。
（1）压力传感器必须沿着线缆进行安装，最好安装在线缆接头处。
（2）每条线缆装设压力传感器不少于4个，靠近电话局的两个压力传感器，相距不应大干200m。
（3）每条线缆的始端和末端分别安装1个。
（4）每条线缆的分支点应装1个，如果两个分支点相距较近（小于100m），可只装1个。
（5）线缆敷设方式（架空、地下）改变处应装1个
（6）对无分支的线缆，因垒线的线缆程式一致，压力传感器的安装隔距不大干500m，并使其总数不少于4个。
（7）为了便于确定压力传感器故障点，除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中，一定要考虑经济与技术的因素，在不需要安装压力传感器的地方，则应不必安装。
压力传感器安装步骤
1. 确定安装位置
首先，确定需要安装压力传感器的位置。
通常情况下，压力传感器应安装在需要监测压力的设备或管道上。
2. 准备安装所需材料
准备好安装所需的材料，包括压力传感器、管件、密封垫片、螺栓等。
3. 清洁安装区域
在安装之前，确保将安装区域进行清洁。
清除任何污垢、油脂等杂质，以确保安装的准确性和可靠性。
4. 安装压力传感器
将压力传感器安装在预定的位置上。
根据传感器的安装指南，正确安装传感器和管件，并使用密封垫片和螺栓进行紧固。
5. 连接电源和信号线
根据压力传感器的要求，连接所需的电源和信号线。
确保电源和信号线的连接牢固，以便传感器能够正常工作。
6. 测试和校准
安装完成后，进行测试和校准。
使用适当的工具和设备，检查传感器的精确度和灵敏度。
如果有必要，进行校准以确保准确的压力测量。
7. 记录安装细节
在安装完成后，记录安装的细节，包括安装日期、位置、传感器型号等信息。
这将有助于日后的维护和故障排除。
8. 完成安装验收
最后，进行安装验收。
确认传感器是否正常工作，并根据需要进行进一步的调整或维护。
以上是压力传感器的安装步骤。
请在操作之前仔细阅读传感器和设备的操作手册，并遵循相关的安全规范。
安装前请仔细阅读产品使用说明书，并核对产品的相关信息。

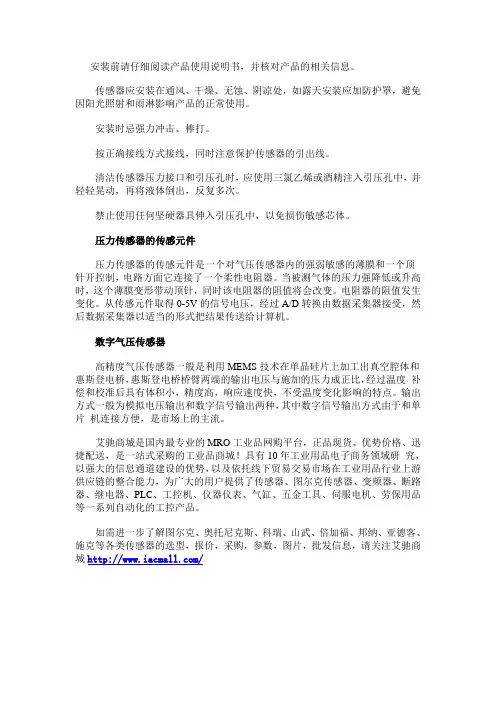

传感器应安装在通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免因阳光照射和雨淋影响产品的正常使用。
安装时忌强力冲击、棒打。
按正确接线方式接线，同时注意保护传感器的引出线。
清洁传感器压力接口和引压孔时，应使用三氯乙烯或酒精注入引压孔中，并轻轻晃动，再将液体倒出，反复多次。
禁止使用任何坚硬器具伸入引压孔中，以免损伤敏感芯体。
压力传感器的传感元件压力传感器的传感元件是一个对气压传感器内的强弱敏感的薄膜和一个顶针开控制，电路方面它连接了一个柔性电阻器。
当被测气体的压力强降低或升高时，这个薄膜变形带动顶针，同时该电阻器的阻值将会改变。
电阻器的阻值发生变化。
从传感元件取得0-5V的信号电压，经过A/D转换由数据采集器接受，然后数据采集器以适当的形式把结果传送给计算机。
数字气压传感器高精度气压传感器一般是利用MEMS技术在单晶硅片上加工出真空腔体和惠斯登电桥，惠斯登电桥桥臂两端的输出电压与施加的压力成正比，经过温度补偿和校准后具有体积小，精度高，响应速度快，不受温度变化影响的特点。
输出方式一般为模拟电压输出和数字信号输出两种，其中数字信号输出方式由于和单片机连接方便，是市场上的主流。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
压力传感器安装方法说明书**压力传感器安装方法说明书**一、引言压力传感器是一种用于测量介质内部压力的装置，广泛应用于各个领域，如工业生产、汽车制造、航空航天等。
本说明书旨在提供压力传感器安装的详细指导，确保安装过程顺利进行并保证传感器的准确测量。
二、安装前的准备1. 确认安装位置：根据工程需求和测量对象确定压力传感器的安装位置，通常应选择位于测量介质之下的区域，确保介质能够有效传递压力至传感器。
2. 检查设备与传感器：确保传感器与相应设备的规格和型号匹配，并检查传感器本身的完好性，确保没有破损或损坏。
3. 了解环境条件：了解安装环境的温度、湿度、气压等因素对传感器的影响，必要时采取相应的防护措施。
4. 准备所需工具：根据安装过程的要求，准备好适当的工具，如扳手、螺丝刀等。
三、安装步骤1. 断电与卸除设备：在进行安装之前，确保相关设备已经断电，并将其卸除或移开，以免造成伤害或干扰安装过程。
2. 清洁安装区域：仔细清洁安装区域，确保没有灰尘、油污或其他杂物，这些都可能影响传感器的性能和准确度。
3. 安装传感器：根据传感器的型号和规格，采取适当的安装方法。
通常包括以下步骤：a. 将传感器与所需的接头或法兰连接，确保连接紧固。
b. 对传感器进行调整和校准，使其与设备的测量范围相匹配。
c. 使用适当的密封材料，如垫片或密封胶，确保传感器与接头或法兰之间的连接密封并且无泄漏。
d. 确保传感器安装的稳定性，使用支架或支撑架固定传感器，避免传感器的晃动或位移。
四、连接与调试1. 连接电缆：根据传感器的接线要求，正确连接传感器与相应设备的电缆。
确保连接牢固，并避免电缆被弯曲、拉扯或受力。
2. 确认安装无误：检查传感器的安装是否正确、连接是否牢固，确保没有松动或错位的情况。
3. 启动设备与监测传感器：按照设备的启动流程，重新启动设备并监测传感器的输出信号。
确保测量结果准确，并根据需要进行调整和校准。
五、安装后的注意事项1. 定期维护与检查：定期对安装的压力传感器进行维护和检查，确保其正常运行并及时发现并解决问题。

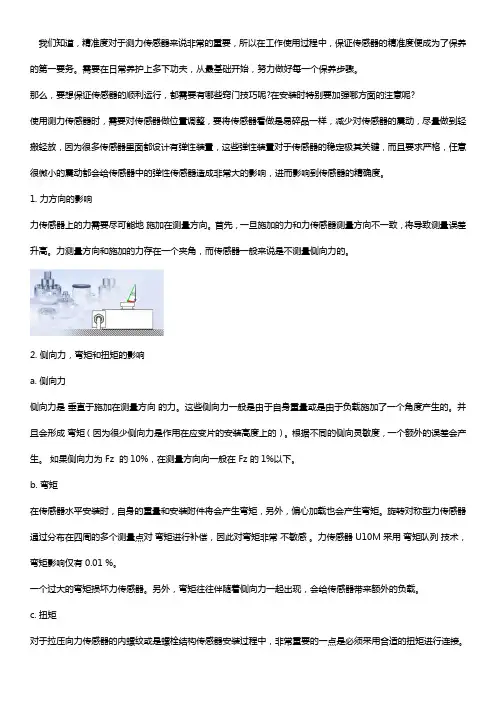

我们知道，精准度对于测力传感器来说非常的重要，所以在工作使用过程中，保证传感器的精准度便成为了保养的第一要务。
需要在日常养护上多下功夫，从最基础开始，努力做好每一个保养步骤。
那么，要想保证传感器的顺利运行，都需要有哪些窍门技巧呢?在安装时特别要加强哪方面的注意呢?使用测力传感器时，需要对传感器做位置调整，要将传感器看做是易碎品一样，减少对传感器的震动，尽量做到轻搬轻放，因为很多传感器里面都设计有弹性装置，这些弹性装置对于传感器的稳定极其关键，而且要求严格，任意很微小的震动都会给传感器中的弹性传感器造成非常大的影响，进而影响到传感器的精确度。
1. 力方向的影响力传感器上的力需要尽可能地施加在测量方向。
首先，一旦施加的力和力传感器测量方向不一致，将导致测量误差升高。
力测量方向和施加的力存在一个夹角，而传感器一般来说是不测量侧向力的。
2. 侧向力，弯矩和扭矩的影响a. 侧向力侧向力是垂直于施加在测量方向的力。
这些侧向力一般是由于自身重量或是由于负载施加了一个角度产生的。
并且会形成弯矩（因为很少侧向力是作用在应变片的安装高度上的）。
根据不同的侧向灵敏度，一个额外的误差会产生。
如果侧向力为 Fz 的10%，在测量方向向一般在 Fz 的1%以下。
b. 弯矩在传感器水平安装时，自身的重量和安装附件将会产生弯矩，另外，偏心加载也会产生弯矩。
旋转对称型力传感器通过分布在四周的多个测量点对弯矩进行补偿，因此对弯矩非常不敏感。
力传感器 U10M 采用弯矩队列技术，弯矩影响仅有 0.01 %。
一个过大的弯矩损坏力传感器。
另外，弯矩往往伴随着侧向力一起出现，会给传感器带来额外的负载。
c. 扭矩对于拉压向力传感器的内螺纹或是螺栓结构传感器安装过程中，非常重要的一点是必须采用合适的扭矩进行连接。
但是不能超过最大扭矩，因为一旦极限值超过的话，会损坏传感器。
d. 扭矩，侧向力和弯矩的交互作用极限负载是和传感器的额定负载相关联的。
