PT124熔体压力传感器安装说明

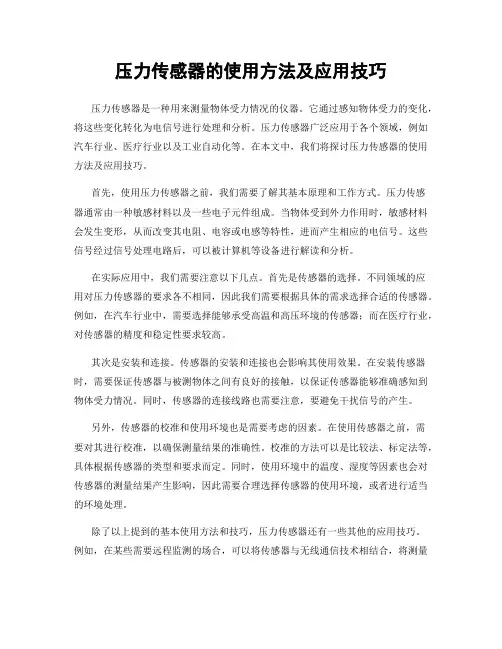

压力传感器的使用方法及应用技巧压力传感器是一种用来测量物体受力情况的仪器。

它通过感知物体受力的变化，将这些变化转化为电信号进行处理和分析。

压力传感器广泛应用于各个领域，例如汽车行业、医疗行业以及工业自动化等。

在本文中，我们将探讨压力传感器的使用方法及应用技巧。

首先，使用压力传感器之前，我们需要了解其基本原理和工作方式。

压力传感器通常由一种敏感材料以及一些电子元件组成。

当物体受到外力作用时，敏感材料会发生变形，从而改变其电阻、电容或电感等特性，进而产生相应的电信号。

这些信号经过信号处理电路后，可以被计算机等设备进行解读和分析。

在实际应用中，我们需要注意以下几点。

首先是传感器的选择。

不同领域的应用对压力传感器的要求各不相同，因此我们需要根据具体的需求选择合适的传感器。

例如，在汽车行业中，需要选择能够承受高温和高压环境的传感器；而在医疗行业，对传感器的精度和稳定性要求较高。

其次是安装和连接。

传感器的安装和连接也会影响其使用效果。

在安装传感器时，需要保证传感器与被测物体之间有良好的接触，以保证传感器能够准确感知到物体受力情况。

同时，传感器的连接线路也需要注意，要避免干扰信号的产生。

另外，传感器的校准和使用环境也是需要考虑的因素。

在使用传感器之前，需要对其进行校准，以确保测量结果的准确性。

校准的方法可以是比较法、标定法等，具体根据传感器的类型和要求而定。

同时，使用环境中的温度、湿度等因素也会对传感器的测量结果产生影响，因此需要合理选择传感器的使用环境，或者进行适当的环境处理。

除了以上提到的基本使用方法和技巧，压力传感器还有一些其他的应用技巧。

例如，在某些需要远程监测的场合，可以将传感器与无线通信技术相结合，将测量结果传输到远程设备进行分析和监控。

另外，在某些需要进行实时反馈的自动控制系统中，可以将传感器与执行器相连接，实现自动调节和控制。

总的来说，压力传感器的使用方法和应用技巧涉及到多个方面，包括传感器的选择、安装和连接、校准、使用环境等。

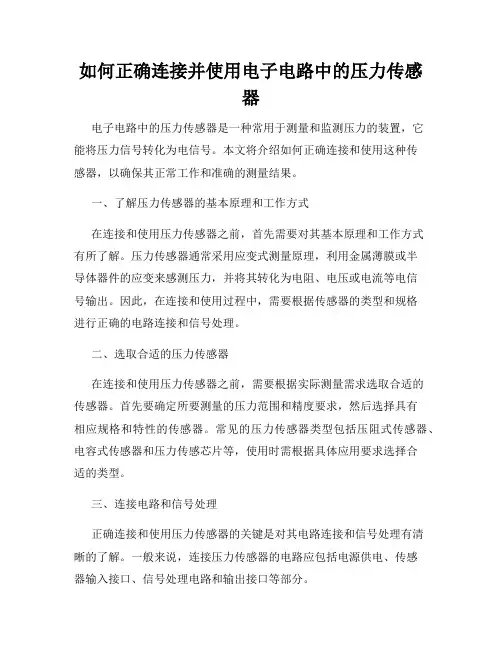

如何正确连接并使用电子电路中的压力传感器电子电路中的压力传感器是一种常用于测量和监测压力的装置，它能将压力信号转化为电信号。

本文将介绍如何正确连接和使用这种传感器，以确保其正常工作和准确的测量结果。

一、了解压力传感器的基本原理和工作方式在连接和使用压力传感器之前，首先需要对其基本原理和工作方式有所了解。

压力传感器通常采用应变式测量原理，利用金属薄膜或半导体器件的应变来感测压力，并将其转化为电阻、电压或电流等电信号输出。

因此，在连接和使用过程中，需要根据传感器的类型和规格进行正确的电路连接和信号处理。

二、选取合适的压力传感器在连接和使用压力传感器之前，需要根据实际测量需求选取合适的传感器。

首先要确定所要测量的压力范围和精度要求，然后选择具有相应规格和特性的传感器。

常见的压力传感器类型包括压阻式传感器、电容式传感器和压力传感芯片等，使用时需根据具体应用要求选择合适的类型。

三、连接电路和信号处理正确连接和使用压力传感器的关键是对其电路连接和信号处理有清晰的了解。

一般来说，连接压力传感器的电路应包括电源供电、传感器输入接口、信号处理电路和输出接口等部分。

1. 电源供电：根据压力传感器的工作电压要求，使用适当的电源为其提供稳定的工作电压。

通常，压力传感器的工作电压范围在3V至5V之间，需使用合适的电源模块或电源适配器来提供电压。

2. 传感器输入接口：根据压力传感器的规格和引脚定义，将其正确连接到电路板上。

注意接线的正确性，避免引脚连接错误或短路等问题。

3. 信号处理电路：根据传感器输出信号的类型和特性，设计合适的信号处理电路。

对于模拟输出的传感器，常用的信号处理电路包括放大器、滤波器以及积分器等，用于增强信号和抑制噪声。

而对于数字输出的传感器，常常需要使用模数转换器将其转化为数字信号，然后再进行相应的信号处理和分析。

4. 输出接口：根据实际应用需求，将传感器的输出信号连接到接收设备或控制器的输入接口上。

常见的输出接口包括模拟电压输出、电流输出和数字接口等，需根据实际情况选择适合的接口类型。

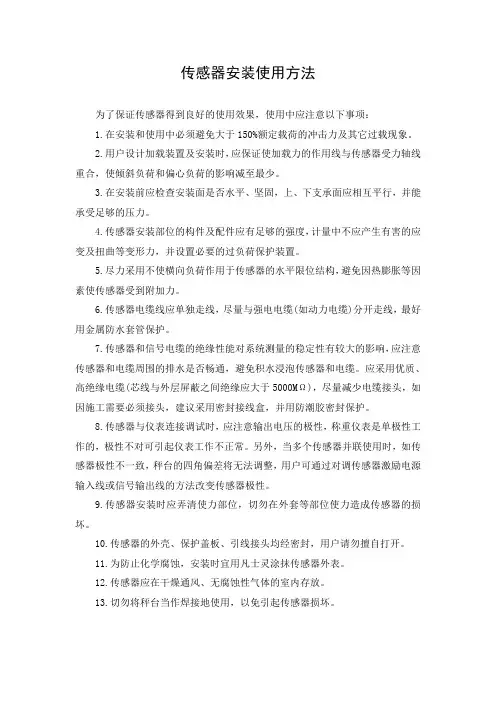

传感器安装使用方法为了保证传感器得到良好的使用效果，使用中应注意以下事项：1.在安装和使用中必须避免大于150%额定载荷的冲击力及其它过载现象。

2.用户设计加载装置及安装时，应保证使加载力的作用线与传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最少。

3.在安装前应检查安装面是否水平、坚固，上、下支承面应相互平行，并能承受足够的压力。

4.传感器安装部位的构件及配件应有足够的强度，计量中不应产生有害的应变及扭曲等变形力，并设置必要的过负荷保护装置。

5.尽力采用不使横向负荷作用于传感器的水平限位结构，避免因热膨胀等因素使传感器受到附加力。

6.传感器电缆线应单独走线，尽量与强电电缆(如动力电缆)分开走线，最好用金属防水套管保护。

7.传感器和信号电缆的绝缘性能对系统测量的稳定性有较大的影响，应注意传感器和电缆周围的排水是否畅通，避免积水浸泡传感器和电缆。

应采用优质、高绝缘电缆(芯线与外层屏蔽之间绝缘应大于5000MΩ)，尽量减少电缆接头，如因施工需要必须接头，建议采用密封接线盒，并用防潮胶密封保护。

8.传感器与仪表连接调试时，应注意输出电压的极性，称重仪表是单极性工作的，极性不对可引起仪表工作不正常。

另外，当多个传感器并联使用时，如传感器极性不一致，秤台的四角偏差将无法调整，用户可通过对调传感器激励电源输入线或信号输出线的方法改变传感器极性。

9.传感器安装时应弄清使力部位，切勿在外套等部位使力造成传感器的损坏。

10.传感器的外壳、保护盖板、引线接头均经密封，用户请勿擅自打开。

11.为防止化学腐蚀，安装时宜用凡士灵涂抹传感器外表。

12.传感器应在干燥通风、无腐蚀性气体的室内存放。

13.切勿将秤台当作焊接地使用，以免引起传感器损坏。

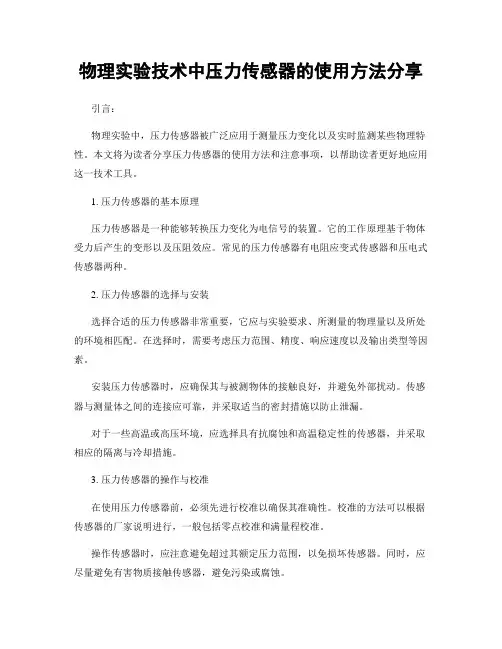

物理实验技术中压力传感器的使用方法分享引言：物理实验中，压力传感器被广泛应用于测量压力变化以及实时监测某些物理特性。

本文将为读者分享压力传感器的使用方法和注意事项，以帮助读者更好地应用这一技术工具。

1. 压力传感器的基本原理压力传感器是一种能够转换压力变化为电信号的装置。

它的工作原理基于物体受力后产生的变形以及压阻效应。

常见的压力传感器有电阻应变式传感器和压电式传感器两种。

2. 压力传感器的选择与安装选择合适的压力传感器非常重要，它应与实验要求、所测量的物理量以及所处的环境相匹配。

在选择时，需要考虑压力范围、精度、响应速度以及输出类型等因素。

安装压力传感器时，应确保其与被测物体的接触良好，并避免外部扰动。

传感器与测量体之间的连接应可靠，并采取适当的密封措施以防止泄漏。

对于一些高温或高压环境，应选择具有抗腐蚀和高温稳定性的传感器，并采取相应的隔离与冷却措施。

3. 压力传感器的操作与校准在使用压力传感器前，必须先进行校准以确保其准确性。

校准的方法可以根据传感器的厂家说明进行，一般包括零点校准和满量程校准。

操作传感器时，应注意避免超过其额定压力范围，以免损坏传感器。

同时，应尽量避免有害物质接触传感器，避免污染或腐蚀。

4. 压力传感器的数据采集与分析压力传感器通常会输出模拟信号或数字信号，依据特定实验需求，可选用相应的数据采集设备进行测量与记录。

对获取的数据，可以使用计算机软件进行分析和绘图，以获得更直观的结果。

此外，还可以将压力传感器与其他传感器进行联动测量，以实现更复杂的实验目标。

5. 压力传感器的应用案例压力传感器广泛应用于各个领域，如工业自动化、航空航天、医疗器械等。

以测量生物体内血压为例，通过与其他传感器的联动，可以实时监测患者的生理状态，并判断是否需要调节治疗方案。

6. 压力传感器的注意事项在实验时，需要注意以下几点：- 避免粗暴操作或高压冲击，以免对传感器造成机械损害；- 定期检查传感器的状态，如是否存在积灰、堵塞或其他异常；- 严格按照厂家说明书进行操作和维护；- 避免使用在超出其环境条件规定之外的场景。

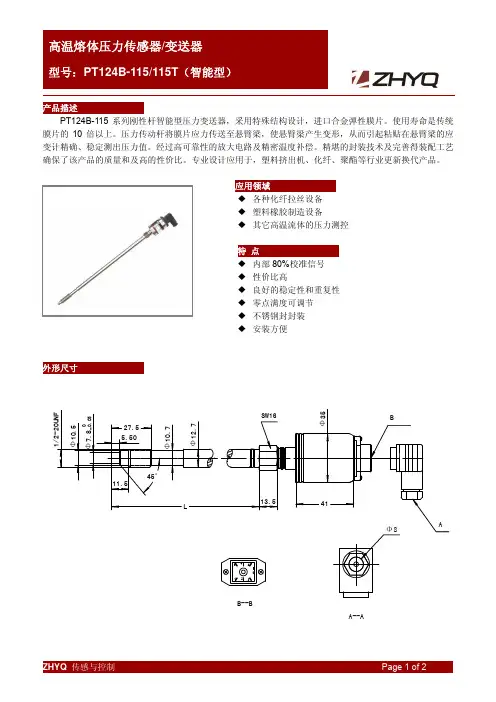

PT124B-115系列刚性杆智能型压力变送器，采用特殊结构设计，进口合金弹性膜片。

使用寿命是传统膜片的10倍以上。

压力传动杆将膜片应力传送至悬臂梁，使悬臂梁产生变形，从而引起粘贴在悬臂梁的应变计精确、稳定测出压力值。

经过高可靠性的放大电路及精密温度补偿。

精堪的封装技术及完善得装配工艺确保了该产品的质量和及高的性价比。

专业设计应用于，塑料挤出机、化纤、聚酯等行业更新换代产品。

◆ 各种化纤拉丝设备 ◆ 塑料橡胶制造设备◆ 其它高温流体的压力测控特 点 ◆ 内部80%校准信号 ◆ 性价比高◆ 良好的稳定性和重复性 ◆ 零点满度可调节 ◆ 不锈钢封封装 ◆ 安装方便传感与控制 Page 1 of 2123456B--B A--A常 规 数 值备 注压力量程 0-1MPa…0-150MPa0-150psi…0-30000psi 过载压力 1.5 X FSO综合精度 ± 0.25% FSO, ± 0. 5% FSO包括线性，重复性和滞后性输出 4-20mA (HART 协议)输入电压 24VDC重复性 ± 0.2%FSO 输出阻抗 350 Ohms ± 10% 内部自校准 80% FSO ± 1%绝缘阻抗 200M Ω @ 100 Vdc最大膜片温度 350℃膜片材料 15-5PH电气连接 六芯插件，赫斯曼接头五芯，八芯插件可选 过程连接1/2″-20UNF, M14×1.5, M18×1.5可根据客户要求订制上海松江区南乐路1276弄115号8号楼5-6FTel:+86-21-67755188，51691919 Fax:+86-21-67755185 E-mail: info@ （中文） （英文）传感与控制 Page 2 of 2上海朝辉压力仪器有限公司。

压力传感器的使用方法压力传感器（Pressure Sensor）是一种可以测量物体表面受力程度的传感器。

它可以转化物体受到的压力信号为相应的电信号，从而实现对压力的监测和控制。

压力传感器在工业、医疗、航空航天等领域中得到广泛应用，可测量从微小的压力变化到巨大的压力范围。

一、压力传感器的分类1. 压阻传感器（Resistive Pressure Sensor）：压阻传感器是一种通过测量受力物体阻值变化来确定压力的传感器。

它主要由感应层和薄膜层组成，当受力物体施加在薄膜上时，薄膜会产生微小的变形，从而改变感应层的阻值。

根据电流和电压的关系，可以计算出受力物体的压力大小。

2. 电容传感器（Capacitive Pressure Sensor）：电容传感器是一种通过测量电容变化来确定压力的传感器。

它由一个金属电极和一个可变电容的介质组成。

当受力物体施加在传感器上时，金属电极与介质之间的电容发生变化，通过测量电容变化的大小可以计算出压力值。

1.安装：首先，选择适合的压力传感器型号和规格，根据需要选择合适的测量范围和精度。

然后，根据传感器的安装方式，将其固定在受力物体上。

在固定传感器时，应保证其与受力物体的接触牢固、稳定，避免位移或摆动。

2.连接：根据传感器的输出信号接口，选择相应的接线方式。

常见的接线方式包括模拟输出（如4-20mA、0-5V）和数字输出（如RS485、CAN总线）。

通过连接传感器和控制系统，可以将压力信号传输至监测设备或计算机进行处理。

3.校准：在使用压力传感器之前，需要进行校准操作，以确保测量结果的准确性。

校准过程中，首先使用标准测试仪器对传感器进行校准，测得的值作为参考值。

然后，将传感器连接至受力物体，并施加不同的压力，记录输出信号的变化情况。

最后，通过对比实际测得的数值和标准值，进行误差修正并生成校准曲线。

4.监控和控制：一旦传感器安装和校准完成，就可以开始实时监测和控制压力了。

通过对传感器输出信号的读取和处理，可以实时获得压力变化的数据。

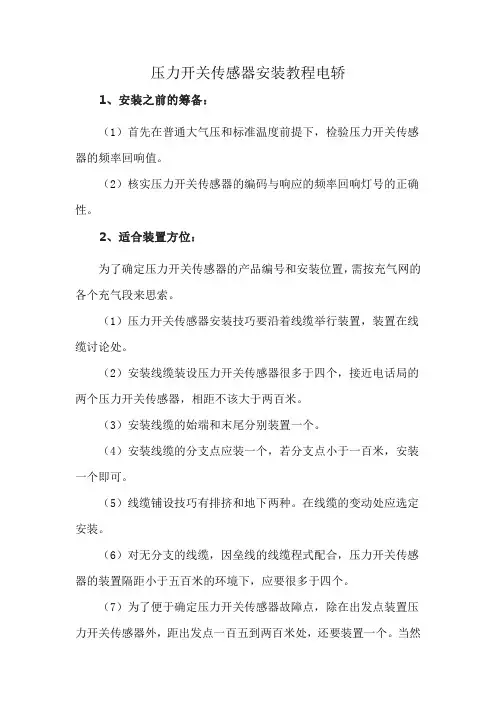

压力开关传感器安装教程电轿1、安装之前的筹备：（1）首先在普通大气压和标准温度前提下，检验压力开关传感器的频率回响值。

（2）核实压力开关传感器的编码与响应的频率回响灯号的正确性。

2、适合装置方位：为了确定压力开关传感器的产品编号和安装位置，需按充气网的各个充气段来思索。

（1）压力开关传感器安装技巧要沿着线缆举行装置，装置在线缆讨论处。

（2）安装线缆装设压力开关传感器很多于四个，接近电话局的两个压力开关传感器，相距不该大于两百米。

（3）安装线缆的始端和末尾分别装置一个。

（4）安装线缆的分支点应装一个，若分支点小于一百米，安装一个即可。

（5）线缆铺设技巧有排挤和地下两种。

在线缆的变动处应选定安装。

（6）对无分支的线缆，因垒线的线缆程式配合，压力开关传感器的装置隔距小于五百米的环境下，应要很多于四个。

（7）为了便于确定压力开关传感器故障点，除在出发点装置压力开关传感器外，距出发点一百五到两百米处，还要装置一个。

当然必然要思索经济与技能的因素，在不需求装置压力开关传感器的当地，则应不消装置。

3、接线方法传感器的接线一向是客户采购过程咨询得比较多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，压力开关传感器一般有两线制、三线制、四线制，有的还有五线制的。

压力开关传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，压力开关传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。

四线制压力开关传感器肯定是两个电源输入端，另外两个是信号输出端。

四线制的多半是电压输出而不是4到20mA输出，4到20mA的叫压力变送器，多数做成两线制的。

压力开关传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力开关传感器在内部有放大电路，满量程输出为0到2V。

至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。

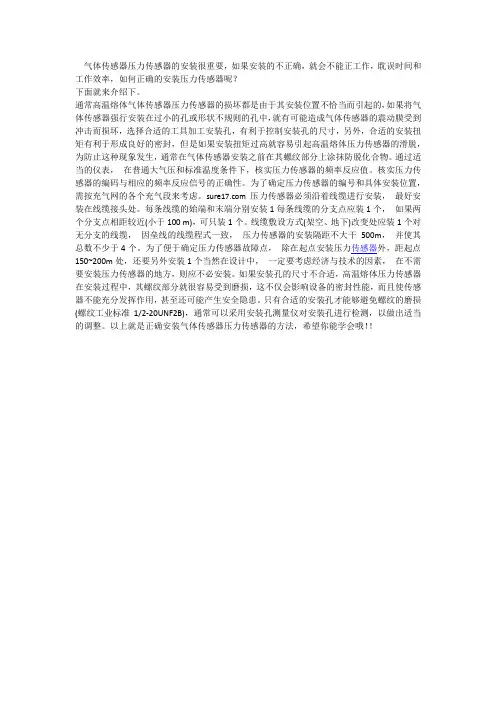

气体传感器压力传感器的安装很重要，如果安装的不正确，就会不能正工作，耽误时间和工作效率，如何正确的安装压力传感器呢？下面就来介绍下。

通常高温熔体气体传感器压力传感器的损坏都是由于其安装位置不恰当而引起的，如果将气体传感器强行安装在过小的孔或形状不规则的孔中，就有可能造成气体传感器的震动膜受到冲击而损坏，选择合适的工具加工安装孔，有利于控制安装孔的尺寸，另外，合适的安装扭矩有利于形成良好的密封，但是如果安装扭矩过高就容易引起高温熔体压力传感器的滑脱，为防止这种现象发生，通常在气体传感器安装之前在其螺纹部分上涂抹防脱化合物。

通过适当的仪表，在普通大气压和标准温度条件下，核实压力传感器的频率反应值。

核实压力传感器的编码与相应的频率反应信号的正确性。

为了确定压力传感器的编号和具体安装位置，需按充气网的各个充气段来考虑。

压力传感器必须沿着线缆进行安装，最好安装在线缆接头处。

每条线缆的始端和末端分别安装1每条线缆的分支点应装1个，如果两个分支点相距较近(小于100 m)，可只装1个。

线缆敷设方式(架空、地下)改变处应装1个对无分支的线缆，因垒线的线缆程式一致，压力传感器的安装隔距不大干500m，并使其总数不少于4个。

为了便于确定压力传感器故障点，除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中，一定要考虑经济与技术的因素，在不需要安装压力传感器的地方，则应不必安装。

如果安装孔的尺寸不合适，高温熔体压力传感器在安装过程中，其螺纹部分就很容易受到磨损，这不仅会影响设备的密封性能，而且使传感器不能充分发挥作用，甚至还可能产生安全隐患。

只有合适的安装孔才能够避免螺纹的磨损(螺纹工业标准1/2-20UNF2B)，通常可以采用安装孔测量仪对安装孔进行检测，以做出适当的调整。

以上就是正确安装气体传感器压力传感器的方法，希望你能学会哦！！。

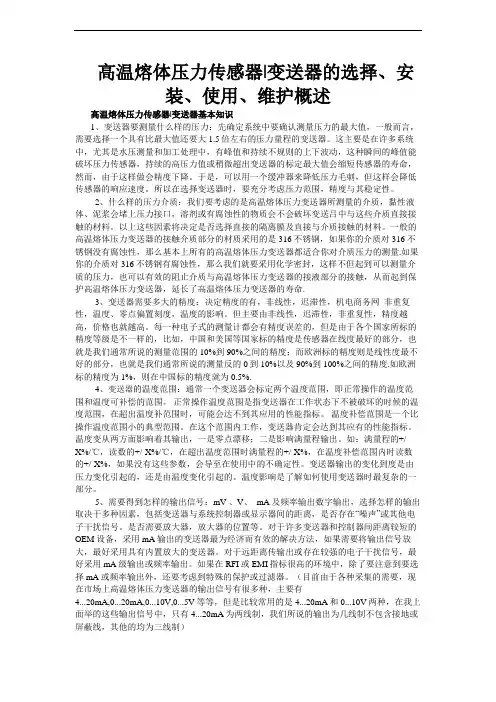

高温熔体压力传感器|变送器的选择、安装、使用、维护概述高温熔体压力传感器|变送器基本知识1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降。

于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。

2、什么样的压力介质：我们要考虑的是高温熔体压力变送器所测量的介质，黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。

一般的高温熔体压力变送器的接触介质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性，那么基本上所有的高温熔体压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性，那么我们就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与高温熔体压力变送器的接液部分的接触，从而起到保护高温熔体压力变送器，延长了高温熔体压力变送器的寿命.3、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度，温度的影响。

但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。

每一种电子式的测量计都会有精度误差的，但是由于各个国家所标的精度等级是不一样的，比如，中国和美国等国家标的精度是传感器在线度最好的部分，也就是我们通常所说的测量范围的10%到90%之间的精度；而欧洲标的精度则是线性度最不好的部分，也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%，则在中国标的精度就为0.5%.4、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。

压力传感器
1．防止压力传感器与腐蚀性或过热的介质接触；
2．防止渣滓在导管内沉积；
3．测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。

4．测量气体压力时，取压口应开在流程管道顶端，并且传感器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。

5．导压管应安装在温度波动小的地方；
6．测量蒸汽或其它高温介质时，需接加缓冲管等冷凝器，不应使压力传感器的工作温度超过极限。

7．冬季发生冰冻时，按装在室外的压力传感器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。

8.测量液体压力时，压力传感器的安装位置应避免液体的冲击，以免传感器过压损坏。

9．接线时，将电缆穿过防水接头或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进压力传感器壳体内。
