注塑产品结构设计规范

产品结构设计标准第一章 塑胶部份结构设计 一、 自攻螺丝BOSS 柱2、BOSS 柱设计注意事项：2.1、BOSS 柱内孔倒0.3直角用于退胶。

2.2、打导电胶条处的螺丝柱在模具设计上不要使用丝铜，丝铜在注塑过程中由于多种原因，如模具制作不良，注塑压力等容易让柱变高会导至LCD 显示少划。

3、BOSS 柱与沉孔的装配尺寸：二、电池门及其防水设计 1、旋扭式电池门1.1、旋扭式电池门使用三个扣位，须平均分布。

1.2、扣位在模具设计上使用行位，夹线要尽量靠近扣位，夹线离扣位越远，防水性能越差。

1.3、防水圈使用O-RING 即横截面为圆的，线径1.0mm.1.4、预压值不能太大，取0.2-0.25 mm ，由于预压过大，无法通过开合100次的测试。

（全面请参考客户电池门开合力度及次数测试标准） 1.5、图示：2、锁螺丝式电池门2.1、因客人对外观之要求多数只准锁一个螺丝，因此这种设计通常电池门上要做一整圈椎台形的围骨来压防水圈。

2.2、防水圈要设计成方形的，可预压0.35 mm 左右，具体要看电池门的变形度来设计。

2.3、图示：三、底面壳防水设计 1、注意事项1.1、在底壳打螺丝的产品；空间许可的情况下防水槽要设计在面壳上，这样生产时可减少一个动作（即假如设计在底壳生产工人为了防止防水圈掉出要先合面壳才能翻转过来打螺丝。

）1.2、横截面多设计为圆形，直径取1.0 mm，正0.1负0.1.3、防水圈的路径尽量避免有落差，假如由于外形及结构等限制无法避免要倒大R过渡。

1.4、防水圈预压值取0.25 mm。

1.5、装配图示：四. LENS 设计1、装配关系及基本设计要点1.1、LCD &LENS装配关系及尺寸设计要点A：LCD V.Aθ：人眼看LCD的视角B=T*tgθ，通常用经验值：B=0.5mm.C:Lens 可视区， C=A+2BD:LENS 与外壳X。

Y方向间隙， D=0.05mm.E:双面胶厚度， E=0.2mm.F:双面胶与外壳外圈间隙 F=0.2mm.G:双面胶宽度，由于模切要求大于1.3 mm。

8.文件类型（4）1.品质体系类文件2.环境和职业安全体系类文件3.社会责任体系类文件文件编号版本编号 1生效日期2010-11-04 (盖受控印章处)产品二部塑胶产品结构设计规范制订申请部门会签批准产品中心运管计划处品质管理部销售中心工程部制造中心资材中心产品二部塑胶产品结构设计规范版本编号 1本页码第5 页共6页水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。

若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。

下图可供叁考:2、转角准则壁厚均一的要诀在转角的地方也同样需要，以免冷却时间不一致。

冷却时间长的地方就会有收缩现象，因而发生部件变形和挠曲。

此外，尖锐的圆角位通常会导致部件有缺陷及应力集中，集中应力的地方会在受负载或撞击的时候破裂。

较大的圆角提供了这种缺点的解决方法，不但减低应力集中的因素，且令流动的塑料流得更畅顺和成品脱模时更容易。

下图可供参考之用:根据产品要求，塑件材料主体壁厚不少于1.6mm。

下表为常用材料壁厚选择供参考：表6.1.2-1 常用塑胶材料的壁厚选择塑胶种类最小壁厚小型件壁厚中型件壁厚大型件壁厚ABS 0.75 1.25 1.6 3.2～5.4防火ABS 0.75 1.25 1.6 3.2～5.4PA66+玻纤0.45 0.75 1.6 2.4～3.2PMMA 0.8 1.5 2.2 4～6.5透明PC 0.95 1.8 2.3 3～4.5塑胶产品结构设计规范版本编号 1本页码第8 页共6页塑件的装配方式和实现手段，是必须在设计初期就要做出规划的环节，否则会影响到整个项目结构的实现性，甚至影响到PCB Layout和ID造型。

目前二部的塑胶外壳常用装配方式有三种：一、超声溶接：通过高频振动把能量传递到焊区，实现胶壳的融合。

适用于体型小、成型结构简单、料厚比较均匀、不需要拆卸的塑件件，但不适用于容易受超声影响的同材质塑件本体上装配有其他小件的结构，譬如开关结构、活动插脚结构等，容易在超声时造成小件和本体的熔接，活动功能无法实现。

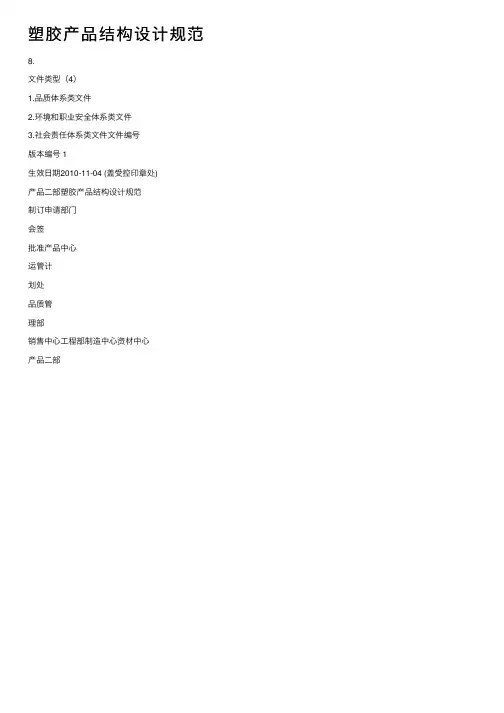

塑胶产品结构设计规范8.⽂件类型（4）1.品质体系类⽂件2.环境和职业安全体系类⽂件3.社会责任体系类⽂件⽂件编号版本编号 1⽣效⽇期2010-11-04 (盖受控印章处)产品⼆部塑胶产品结构设计规范制订申请部门会签批准产品中⼼运管计划处品质管理部销售中⼼⼯程部制造中⼼资材中⼼产品⼆部和灼热燃烧时间，t2+t3是否允许样品燃尽否否否是否允许燃烧颗粒或滴落物引燃脱脂棉否否是表6.1.1-2 球压温度评定PC 包胶PIN脚的包胶部分塑胶材料PC+ABS、PPO恒温箱测试温度95°125°125°表6.1.1-3 灼热丝燃烧评定要求3PCS，样条750±10℃（外壳厚度>0.2mm，650±10℃）判定标准30S内⽆可见⽕焰，实验样品落下的燃烧或灼热颗粒，应做到绢纸不得起⽕，松⽊板不得烧焦表6.1.1-4 胶壳跌落评定要求3PCS，2⾯/次，1M，⽔泥地⾯判定标准跌落后，外壳⽆破裂，⾼压测试能通过，电性正常6.1.2 壁厚选择塑件的壁厚要根据产品的具体要求、所选材料的性能、塑件外形的复杂程度及⼤⼩等因素确定，应尽量做到各部分壁厚均匀。

另外，需注意最⼩壁厚设计必须满⾜安规要求，具体可参考材料UL黄卡。

壁厚的选择应遵循以下原则：1、平⾯准则在⼤部份热融过程操作，包括挤压和固化成型，均⼀的壁厚是⾮常的重要的。

厚胶的地⽅⽐旁边薄胶的地⽅冷却得⽐较慢，并且在相接的地⽅表⾯在浇⼝凝固后出现收缩痕。

更甚者引致产⽣缩⽔印、热内应⼒、挠曲部份歪曲、颜⾊不同或不同透明度。

若厚胶的地⽅渐变成薄胶的是⽆可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的⽐例下。

下图可供叁考:2、转⾓准则壁厚均⼀的要诀在转⾓的地⽅也同样需要，以免冷却时间不⼀致。

冷却时间长的地⽅就会有收缩现象，因⽽发⽣部件变形和挠曲。

此外，尖锐的圆⾓位通常会导致部件有缺陷及应⼒集中，集中应⼒的地⽅会在受负载或撞击的时候破裂。

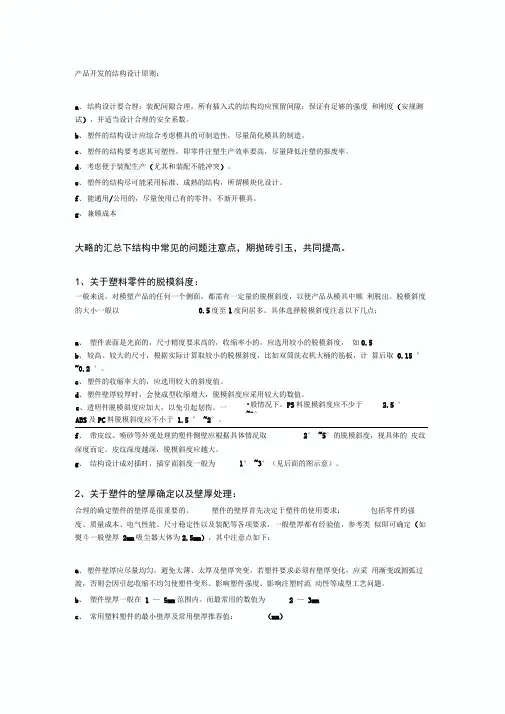

产品开发的结构设计原则：a、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度（安规测试），并适当设计合理的安全系数。

b、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

c、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

d、考虑便于装配生产（尤其和装配不能冲突）。

e、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

f、能通用/公用的，尽量使用已有的零件，不新开模具。

g、兼顾成本大略的汇总下结构中常见的问题注意点，期抛砖引玉，共同提高。

1、关于塑料零件的脱模斜度：一般来说，对模塑产品的任何一个侧面，都需有一定量的脱模斜度，以便产品从模具中顺利脱出。

脱模斜度的大小一般以0.5度至1度间居多。

具体选择脱模斜度注意以下几点：a、塑件表面是光面的，尺寸精度要求高的，收缩率小的，应选用较小的脱模斜度，如0.5b、较高、较大的尺寸，根据实际计算取较小的脱模斜度，比如双筒洗衣机大桶的筋板，计算后取0.15 ° ~0.2 °。

c、塑件的收缩率大的，应选用较大的斜度值。

d、塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。

e、透明件脱模斜度应加大，以免引起划伤。

一•般情况下，PS料脱模斜度应不少于 2.5 °~3°，ABS及PC料脱模斜度应不小于1.5 ° ~2°。

f、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2° ~5°的脱模斜度，视具体的皮纹深度而定。

皮纹深度越深，脱模斜度应越大。

g、结构设计成对插时，插穿面斜度一般为1° ~3°（见后面的图示意）。

2、关于塑件的壁厚确定以及壁厚处理：合理的确定塑件的壁厚是很重要的。

塑件的壁厚首先决定于塑件的使用要求：包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求，一般壁厚都有经验值，参考类似即可确定（如熨斗一般壁厚2mm吸尘器大体为2.5mm），其中注意点如下：a、塑件壁厚应尽量均匀，避免太薄、太厚及壁厚突变，若塑件要求必须有壁厚变化，应采用渐变或圆弧过渡，否则会因引起收缩不均匀使塑件变形、影响塑件强度、影响注塑时流动性等成型工艺问题。

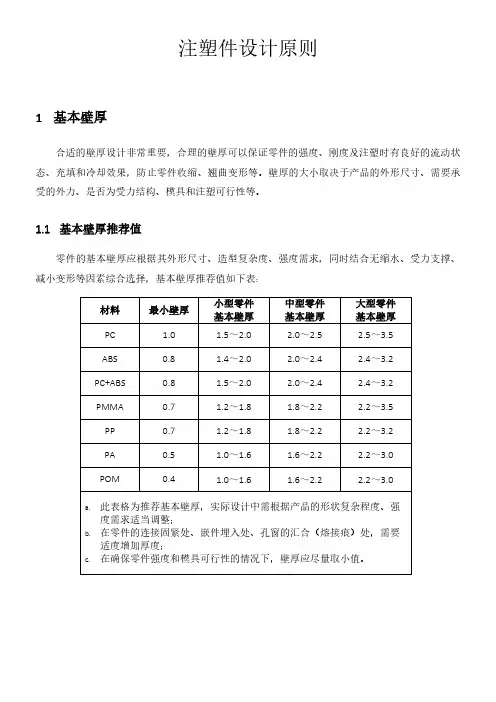

注塑件设计原则1基本壁厚合适的壁厚设计非常重要，合理的壁厚可以保证零件的强度、刚度及注塑时有良好的流动状态、充填和冷却效果，防止零件收缩、翘曲变形等。

壁厚的大小取决于产品的外形尺寸、需要承受的外力、是否为受力结构、模具和注塑可行性等。

1.1基本壁厚推荐值零件的基本壁厚应根据其外形尺寸、造型复杂度、强度需求，同时结合无缩水、受力支撑、减小变形等因素综合选择，基本壁厚推荐值如下表：1.2壁厚均匀同一零件的基本壁厚尽可能均匀, 尤其是同一大面的壁厚，否则会因硬化或冷却速度不同引起收缩力不一致, 导致塑件内部产生内应力，零件翘曲变形、缩孔、裂纹等缺陷。

若厚胶与薄胶过渡是无可避免的，应设计为渐变过渡，且过渡尺寸与减胶厚度应大于3:1的比例。

一些避免壁厚不均的结构设计思路壁厚渐变过渡示意壁厚均匀在转角的地方也同样需要，设计参考如下。

2筋位在结构设计中，为了增加零件强度、减少壁厚，设计筋位必不可少，合理的设计筋位将有效起到强度增加、表面无缩痕的作用。

2.1尺寸要求筋位的壁厚应该满足以下要求：壁厚比：T1/T*100%2.2布置要求为避免零件表面缩水，筋位一般不采用下图左的十字交错设计，建议修改为下图右的两种形式，既能保证零件的强度和刚度，又不致使零件表面缩水。

对于密集布置的筋位，其间距a≥2T为宜。

3BOSS柱BOSS柱的壁厚也需要符合筋位的设计规则，BOSS柱高度建议L≤5b。

BOSS柱如果是自攻螺钉柱，或者需要增加强度，需在四周加三条或四条加强筋，如果BOSS柱靠近附近的结构，需保证BOSS柱与周边结构间距a≥2T，如果远离其他结构，加强筋做成三角斜坡。

如果BOSS柱的壁厚比不能满足筋位的壁厚比要求，可以在根部设计火山口结构。

火山口设计尺寸参考如下，其中2R＜T不易缩水，但是PP材料加火山口无效。

4圆角在结构设计过程中，为了避免应力集中，提高塑件强度，改善塑件的流动情况及便于脱模，在注塑件的各面或内部连接处应采用圆弧过度。

塑料产品结构设计应注意事项(doc 17页)塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。

⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

⑷、考虑便于装配生产(尤其和装配不能冲突)。

⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

⑹、能通用/公用的，尽量使用已有的零件，不新开模具。

⑺、兼顾成本。

2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D 等。

⑵、PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

⑶、PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

⑵、较高、较大的尺寸，根据实际计算取较小的脱模斜度。

⑶、塑件的收缩率大的，应选用较大的斜度值。

⑷、塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。

⑸、透明件脱模斜度应加大，以免引起划伤。

一般情况下，PS料脱模斜度应不少于2.5°～3°，ABS及PC料脱模斜度应不小于1.5°～2°。

⑹、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2°～5°的脱模斜度，视具体的皮纹深度而定。

皮纹深度越深，脱模斜度应越大。

⑺、结构设计成对插时，插穿面斜度一般为1°～3°。

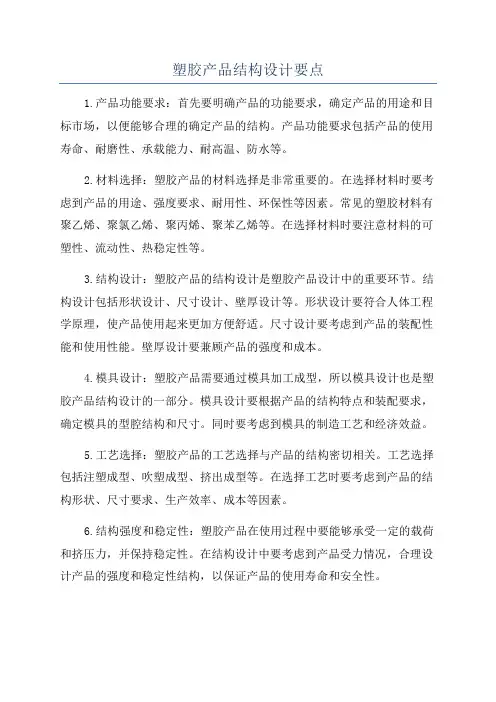

塑胶产品结构设计要点1.产品功能要求：首先要明确产品的功能要求，确定产品的用途和目标市场，以便能够合理的确定产品的结构。

产品功能要求包括产品的使用寿命、耐磨性、承载能力、耐高温、防水等。

2.材料选择：塑胶产品的材料选择是非常重要的。

在选择材料时要考虑到产品的用途、强度要求、耐用性、环保性等因素。

常见的塑胶材料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。

在选择材料时要注意材料的可塑性、流动性、热稳定性等。

3.结构设计：塑胶产品的结构设计是塑胶产品设计中的重要环节。

结构设计包括形状设计、尺寸设计、壁厚设计等。

形状设计要符合人体工程学原理，使产品使用起来更加方便舒适。

尺寸设计要考虑到产品的装配性能和使用性能。

壁厚设计要兼顾产品的强度和成本。

4.模具设计：塑胶产品需要通过模具加工成型，所以模具设计也是塑胶产品结构设计的一部分。

模具设计要根据产品的结构特点和装配要求，确定模具的型腔结构和尺寸。

同时要考虑到模具的制造工艺和经济效益。

5.工艺选择：塑胶产品的工艺选择与产品的结构密切相关。

工艺选择包括注塑成型、吹塑成型、挤出成型等。

在选择工艺时要考虑到产品的结构形状、尺寸要求、生产效率、成本等因素。

6.结构强度和稳定性：塑胶产品在使用过程中要能够承受一定的载荷和挤压力，并保持稳定性。

在结构设计中要考虑到产品受力情况，合理设计产品的强度和稳定性结构，以保证产品的使用寿命和安全性。

7.防水设计：塑胶产品往往需要具备防水功能，尤其是在户外环境中使用的产品。

在结构设计中要考虑到产品的密封性和防水性，采取相应的设计措施，如增加密封条、防水胶等。

8.美观性设计：塑胶产品的美观性设计是非常重要的，直接影响到产品的销售和市场竞争力。

在结构设计中要考虑到产品的外观造型、颜色选择等，使产品具备良好的外观质感和市场竞争力。

9.成本控制：塑胶产品的结构设计还需要考虑到成本控制。

在设计中要尽量减少材料的使用量、降低模具和加工成本，从而提高产品的经济效益。

塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D等。

b. PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

c. PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。

常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。

e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。

常用于齿轮、滑轮等。

受冲击力较大的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。

机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。

常用材料代号如：三菱VH001。

1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。

b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。

c. 电池盖壁厚取0.8~1.0mm。

d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。

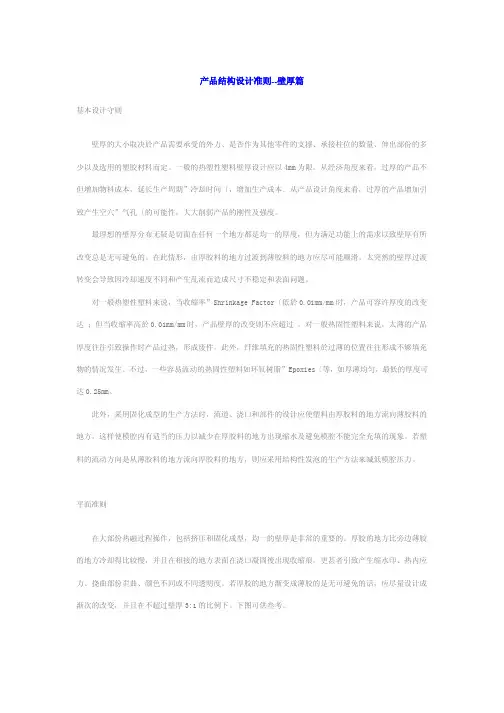

产品结构设计准则--壁厚篇基本设计守则壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。

一般的热塑性塑料壁厚设计应以4mm为限。

从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。

从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。

最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。

在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。

太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。

对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产品可容许厚度的改变达；但当收缩率高於0.01mm/mm时，产品壁厚的改变则不应超过。

对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。

此外，纤维填充的热固性塑料於过薄的位置往往形成不够填充物的情况发生。

不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。

此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。

这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。

若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。

平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。

厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固後出现收缩痕。

更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。

若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。

下图可供叁考。

注塑模具设计规范1.产品结构要求制品工艺性分析与脱模斜度确定1)制品应有足够的强度和刚性。

2)制品壁厚均匀，变化不超过40%；对于特别厚的部位要采取减胶措施。

3)加强筋大端的厚度不超过制品壁厚的一半。

4)制品上的文字原则上采用凸型字，以便于加工。

5)制品形状应避免产生模具结构上的薄钢位。

6)不影响制品装配及外观的部位应设计1°以上的脱模斜度，影响外观的部位需防止缩水，应通过计算确定合理的脱模斜度。

7)有特殊要求(如蚀皮纹等)的制品,脱模斜度应不小于2.5°。

8)在不影响外观的前提下，尽量出工艺圆角，避免锐角处不加过渡圆角。

9)产品颜色及蚀纹必须在产品策划时确定。

2. 模具分类：根据模架尺寸将模具分为大、中、小三类。

1)模架尺寸6060以上称为大型模具。

2)模架尺寸3030～6060之间为中型模具。

3)模架尺寸3030以下为（小模）具。

3. 模架选用与设计1)优先选用标准模架，具体按QJ/MM03.01《标准塑胶模架》执行。

2)若选用选用非标模架，应优先选用标准板厚，具体参照QJ/MM03.01《标准塑胶模架》。

3)大型非标模架，导柱直径不小于Φ60mm，导套采用铸铜制做。

4)大型非标模架导套孔壁厚不得小于10mm，回针孔壁厚为35～40mm，回针直径不小于Φ30。

5)大型非标模架A板、B板起吊螺钉孔为M36～M48。

6)450T注塑机以上的模具，模板的四面要有吊环孔，各模板间要有撬模角7)如有可能产生较大侧压力时(型腔深度超过50mm)，非标大型模架应设计原身止口。

8)使用尽可能多的支柱，保证模具在工作中不变形，支柱用螺钉固定在动模座板上。

9)模具导柱长度应比最高的动模型芯长20mm以上。

10)模具上须安装模脚，如果零件突出模具之外，模脚的高度须高出突出在模具之外的零件。

4. 分型面设计原则1)选择分型面选择首先必须符合我方要求。

2)避免在制品外表产生夹线，如无法避免时应尽量将夹线设计在不易看见的部位。

塑料产品设计规范一、塑料及塑料模的基本概念1.1 塑料的分类及性能塑料的品种很多，可以按其组成、性质和用途等对它们进行分类。

1.1.1 依据其热性能分类按照热性能塑料可以分为热塑性塑料和热固性塑料两类。

塑料受热熔融，冷却后凝固，再次加热又可软化熔融，重新制成产品，这一过程可以反复进行多次，而材料的化学结构基本上不起变化，称之为热塑性塑料。

常用的热塑性塑料有：聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯等。

在一定温度下能变成粘稠状态，但是经过一定时间加热塑制成形后，不会因再度加热而软化熔融。

这是因为在成形过程中聚合物分子之间发生了化学反应，形成了交联网状结构，使之成为不熔的固态，所以只能塑制一次，称为热固性塑料。

常用的热固性塑料有：酚醛树脂、环氧树脂、有机硅塑料等。

1.1.2 依据其用途分类按用途不同塑料可以分为通用塑料、工程塑料和特种塑料。

一般把价格低、产量大、用途广而受力不大的，常用于制造日用品的塑料称为通用塑料。

例如：聚乙烯、聚丙烯、聚氯乙烯、酚醛、聚苯乙烯等等。

把机械强度高、刚性大的，常用于取代钢铁或有色金属材料制造机械零件或工程结构受力件的塑料称为工程塑料。

例如：聚砜、聚酰胺、聚碳酸酯、聚醚酮等等。

另外，将一些具有特殊功能的塑料，称为特种塑料。

例如：导电的聚乙炔、耐高温的聚芳砜等。

随着聚合物合成技术的发展，塑料可以通过采取各种措施来改进性能和增加强度，从而制成新颖的塑料品种。

1.2 塑料成形方法及塑料的种类1.2.1 塑料的成形方法1.注射成形：注射成形技术是据压铸原理发展起来的,是目前塑料加工中最普遍采用的方法之一。

注射成形是间歇操作，成形周期短，生产效率高，产品种类繁多，生产灵活。

其制品已占塑料制品总产量的30%以上。

注射成形的工艺原理是将颗粒状塑料原料置于塑料注射成形机内并加热熔化，通过压力作用注射到模具内定型，经过一段时间冷却后取出制品。

2.吹塑成形：吹塑成形是目前塑料成形生产的主要方法，它包括挤出吹塑，如吹塑薄膜；中空吹塑，如吹塑中空的塑料容器等。

编号文件文件种类（ 4）质量系统类文件 1.环境和职业安全体系类文件 2.版本编号12010-11-04效日期生社会责任系统类文件 3.(盖受控印章处 )产品二部塑胶产品构造设计规范会签制定申批准质量管运管计请部门销售中心工程部制造中心资材中心产品中心划处理部产品二部航嘉管理文件文件编码塑胶产品构造设计规范版本编号 1码本页页页共 6 第 2文件简历更改序号更改详情更改页次奏效日期版本订正人1 新建ALL2010-11-04 1黎麟锋文件编码航嘉管理文件版本编号塑胶产品构造设计规范 1本页码6 页页第 3共1.目的本规范用于指导构造工程师依据产品的功能、环境条件和载荷条件及用户的特别要求进行构造设计，以保证设计出的产品拥有合理的工艺性、优秀稳固的质量以及相对低成本。

2.合用范围本规范合用于全部产品二部塑胶产品的构造设计。

3.定义热塑性塑料－指拥有加热融化、冷却硬化特征的塑料。

热固性塑料－热固性塑料是指在受热或其余条件下能固化或拥有不溶（熔）特征的塑料。

ABS －丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合物，英文名Crylonitrile Butadiene Styrene 的简称。

PC －聚碳酸脂，英文名Polycarbonate的简称。

PMMA －聚甲基丙烯酸甲酯缩写代号，俗称有机玻璃。

PA －聚酰胺，英文名polyamide 的简称，俗称尼龙。

PPO －聚苯醚，英文名Phenylene oxide的简称。

PS －聚苯乙烯，英文名Polystyrene 的简称。

AS- 苯乙烯 -丙烯腈共聚物，英文名Acrylonitrile-styrene copolymer的简称。

POM- 聚甲醛，英文名 Polyoxymethylene的简称。

4.职责构造工程师负责依据塑胶产品构造设计规范要求进行设计。

5.流程图N/A6.详尽说明6.1塑胶产品构造设计的技术要求6.1.1 资料的选择1、胶料的选择以产品功率、耐温等级和防火等级来划分，以下为常用胶料的选择：P耐温等级防火等级胶料选择产品功率．航嘉管理文件文件编码版本编号塑胶产品构造设计规范 1本页码共 6 页第 4 页P<10W80 °94 V-0ABS 或 PPO 等6.1.2素确定，应尽量做到各部分壁厚均匀。

塑胶结构设计规范塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：⾼流动性，便宜，适⽤于对强度要求不太⾼的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部⽀撑架（键板⽀架、LCD⽀架）等。

还有就是普遍⽤在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

⽬前常⽤奇美PA-757、PA-777D等。

b. PC+ABS：流动性好，强度不错，价格适中。

适⽤于作⾼刚性、⾼冲击韧性的制件，如框架、壳体等。

常⽤材料代号：拜尔T85、T65。

c. PC：⾼强度，价格贵，流动性不好。

适⽤于对强度要求较⾼的外壳、按键、传动机架、镜⽚等。

常⽤材料代号如：帝⼈L1250Y、PC2405、PC2605。

d. POM具有⾼的刚度和硬度、极佳的耐疲劳性和耐磨性、较⼩的蠕变性和吸⽔性、较好的尺⼨稳定性和化学稳定性、良好的绝缘性等。

常⽤于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常⽤材料代号如：M90-44。

e. PA坚韧、吸⽔、但当⽔份完全挥发后会变得脆弱。

常⽤于齿轮、滑轮等。

受冲击⼒较⼤的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

f. PMMA有极好的透光性，在光的加速⽼化240⼩时后仍可透过92%的太阳光，室外⼗年仍有89%，紫外线达78.5% 。

机械强度较⾼，有⼀定的耐寒性、耐腐蚀，绝缘性能良好，尺⼨稳定，易于成型，质较脆，常⽤于有⼀定强度要求的透明结构件，如镜⽚、遥控窗、导光件等。

常⽤材料代号如：三菱VH001。

1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最⼩壁厚不得⼩于0.4mm，且该处背⾯不是A级外观⾯，并要求⾯积不得⼤于100mm2。

b. 在厚度⽅向上的壳体的厚度尽量在1.2~1.4mm，侧⾯厚度在1.5~1.7mm；外镜⽚⽀承⾯厚度0.8mm，内镜⽚⽀承⾯厚度最⼩0.6mm。

c. 电池盖壁厚取0.8~1.0mm。

d. 塑胶制品的最⼩壁厚及常见壁厚推荐值见下表。
