单片机常用模块电路大全

单片机系统板元件清单
2、原理图
（注意：上图电路图为了画图方便简洁，其中所画的引脚顺序跟芯片不一样）
（芯片的引脚需要与排针相连，方便实现功能，具体如图）
3、供电问题
可用充电宝作为电源供电，也可以在系统板的基础上焊接稳压电路，然后接电池组进行
供电。

选择焊接稳压电路供电的方法进行供电会有一定的额外加分。

电路图如下：
此电路可将左端输入的9V电压转换成右端输出的5V电压。

材料清单如下：
备注：左端9V电压可由六节干电池提供。

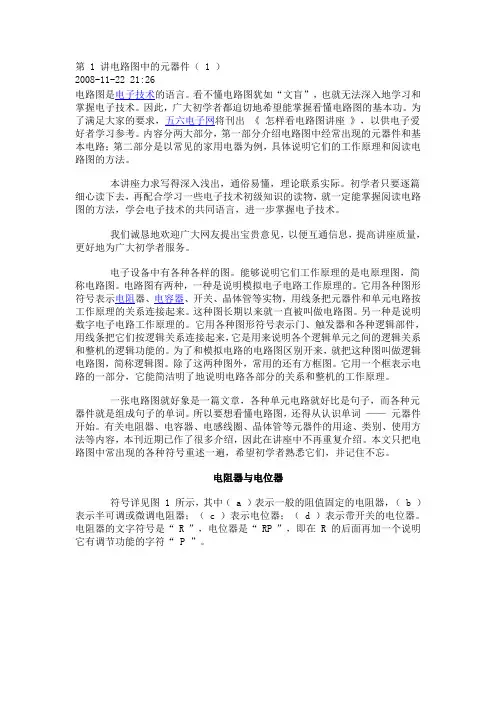

第 1 讲电路图中的元器件（ 1 ）2008-11-22 21:26电路图是电子技术的语言。

看不懂电路图犹如“文盲”，也就无法深入地学习和掌握电子技术。

因此，广大初学者都迫切地希望能掌握看懂电路图的基本功。

为了满足大家的要求，五六电子网将刊出《怎样看电路图讲座》，以供电子爱好者学习参考。

内容分两大部分，第一部分介绍电路图中经常出现的元器件和基本电路；第二部分是以常见的家用电器为例，具体说明它们的工作原理和阅读电路图的方法。

本讲座力求写得深入浅出，通俗易懂，理论联系实际。

初学者只要逐篇细心读下去，再配合学习一些电子技术初级知识的读物，就一定能掌握阅读电路图的方法，学会电子技术的共同语言，进一步掌握电子技术。

我们诚恳地欢迎广大网友提出宝贵意见，以便互通信息，提高讲座质量，更好地为广大初学者服务。

电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容，本刊近期已作了很多介绍，因此在讲座中不再重复介绍。

本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

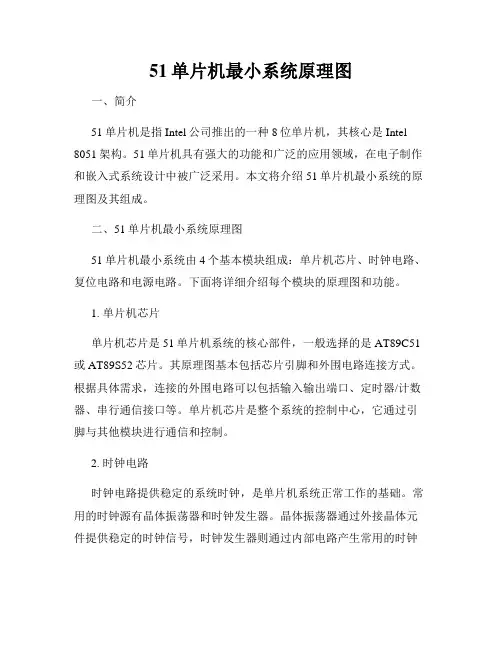

51单片机最小系统原理图一、简介51单片机是指Intel公司推出的一种8位单片机，其核心是Intel 8051架构。

51单片机具有强大的功能和广泛的应用领域，在电子制作和嵌入式系统设计中被广泛采用。

本文将介绍51单片机最小系统的原理图及其组成。

二、51单片机最小系统原理图51单片机最小系统由4个基本模块组成：单片机芯片、时钟电路、复位电路和电源电路。

下面将详细介绍每个模块的原理图和功能。

1. 单片机芯片单片机芯片是51单片机系统的核心部件，一般选择的是AT89C51或AT89S52芯片。

其原理图基本包括芯片引脚和外围电路连接方式。

根据具体需求，连接的外围电路可以包括输入输出端口、定时器/计数器、串行通信接口等。

单片机芯片是整个系统的控制中心，它通过引脚与其他模块进行通信和控制。

2. 时钟电路时钟电路提供稳定的系统时钟，是单片机系统正常工作的基础。

常用的时钟源有晶体振荡器和时钟发生器。

晶体振荡器通过外接晶体元件提供稳定的时钟信号，时钟发生器则通过内部电路产生常用的时钟频率。

时钟信号的频率取决于具体需求，一般常用的频率为11.0592MHz。

3. 复位电路复位电路用于初始化单片机系统，保证其在上电或复位时工作正常。

复位电路一般由复位按钮、电容和电阻组成。

当系统上电或复位按钮按下时，复位电路将向单片机芯片发送一个复位信号，使其返回到初始状态，并重新启动。

4. 电源电路电源电路为单片机系统提供电能，保证其正常运行。

电源电路一般由电源适配器、电源滤波器、稳压电路和电源指示灯组成。

电源适配器将交流电转换为直流电，并经过滤波器进行滤波，稳压电路确保系统供电电压稳定。

电源指示灯用于显示电源状态，通常为红色表示供电正常。

三、总结51单片机最小系统原理图包括单片机芯片、时钟电路、复位电路和电源电路。

单片机芯片是控制中心，时钟电路提供稳定的时钟信号，复位电路用于系统初始化，电源电路为系统提供电能。

这些模块相互配合，保证了单片机系统的正常运行。

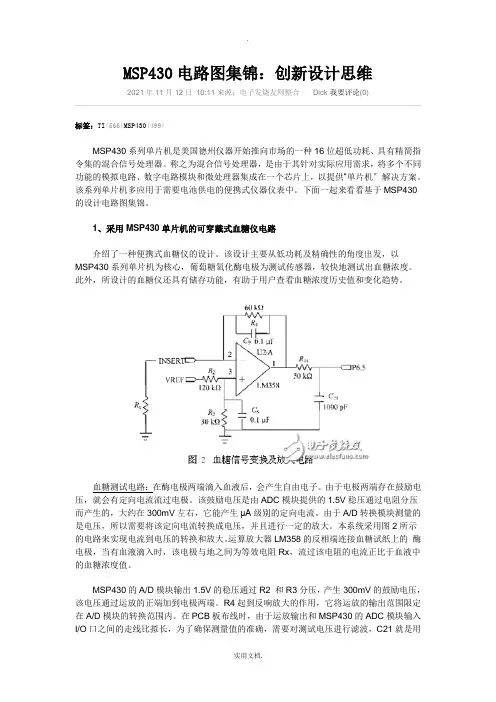

MSP430电路图集锦：创新设计思维2021年11月12日10:11 来源：电子发烧友网整合Dick 我要评论(0)标签：TI(566)MSP430(499)MSP430系列单片机是美国德州仪器开始推向市场的一种16位超低功耗、具有精简指令集的混合信号处理器。

称之为混合信号处理器，是由于其针对实际应用需求，将多个不同功能的模拟电路、数字电路模块和微处理器集成在一个芯片上，以提供“单片机〞解决方案。

该系列单片机多应用于需要电池供电的便携式仪器仪表中。

下面一起来看看基于MSP430的设计电路图集锦。

1、采用MSP430单片机的可穿戴式血糖仪电路介绍了一种便携式血糖仪的设计。

该设计主要从低功耗及精确性的角度出发，以MSP430系列单片机为核心，葡萄糖氧化酶电极为测试传感器，较快地测试出血糖浓度。

此外，所设计的血糖仪还具有储存功能，有助于用户查看血糖浓度历史值和变化趋势。

血糖测试电路：在酶电极两端滴入血液后，会产生自由电子。

由于电极两端存在鼓励电压，就会有定向电流流过电极。

该鼓励电压是由ADC模块提供的1.5V稳压通过电阻分压而产生的，大约在300mV左右，它能产生μA级别的定向电流。

由于A/D转换模块测量的是电压，所以需要将该定向电流转换成电压，并且进行一定的放大。

本系统采用图2所示的电路来实现电流到电压的转换和放大。

运算放大器LM358的反相端连接血糖试纸上的酶电极，当有血液滴入时，该电极与地之间为等效电阻Rx，流过该电阻的电流正比于血液中的血糖浓度值。

MSP430的A/D模块输出1.5V的稳压通过R2 和R3分压，产生300mV的鼓励电压，该电压通过运放的正端加到电极两端。

R4起到反响放大的作用，它将运放的输出范围限定在A/D模块的转换范围内。

在PCB板布线时，由于运放输出和MSP430的ADC模块输入I/O口之间的走线比拟长，为了确保测量值的准确，需要对测试电压进行滤波，C21就是用来起滤波作用的，以减少走线过长所引入的外来干扰对血糖测试的影响。

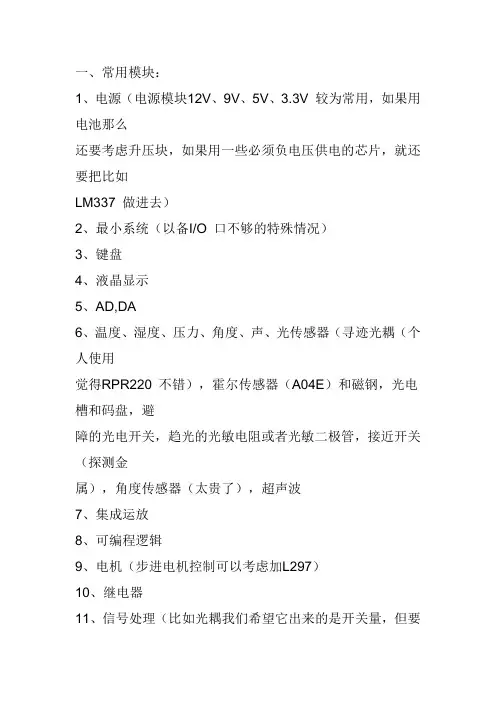

一、常用模块：1、电源（电源模块12V、9V、5V、3.3V 较为常用，如果用电池那么还要考虑升压块，如果用一些必须负电压供电的芯片，就还要把比如LM337 做进去）2、最小系统（以备I/O 口不够的特殊情况）3、键盘4、液晶显示5、AD,DA6、温度、湿度、压力、角度、声、光传感器（寻迹光耦（个人使用觉得RPR220 不错），霍尔传感器（A04E）和磁钢，光电槽和码盘，避障的光电开关，趋光的光敏电阻或者光敏二极管，接近开关（探测金属），角度传感器（太贵了），超声波7、集成运放8、可编程逻辑9、电机（步进电机控制可以考虑加L297）10、继电器11、信号处理（比如光耦我们希望它出来的是开关量，但要不是就得加比较器，所以配合光耦，比较器模块是必备的（推荐LM339、LM393），又比如信号回来需要放大，那就需要用到运放，适当准备几块运放的芯片比如（TL082、TL084））二、常用程序：1、LCD 显示程序、键盘输入程序；2、AD\DA SPI 传输程序；3、AD 采集后数据处理算法；4、电机控制程序，要把减速电机做到像步进电机一样一步步走，光调速是不够的，提到调速就要说下面一点PWM 了，要把步进电机通过频率和细分调速调到满意。

5、PWM 通道和比特率输出；6、延时和计时（这里的延时指用软件延时，这里的记时指用计时器）；7、秒表、测速、测距、寻迹算法、避障算法等等；8、其他的一些不一定需要的算法：比如复线。

以控制类为例硬件：1、电源模块12V、9V、5V、3.3V较为常用，如果用电池那么还要考虑升压块，如果用一些必须负电压供电的芯片，就还要把比如LM337做进去；2、最小系统和系统的扩展，以备I/O口不够的特殊情况，要题目允许干脆加CPLD；3、驱动模块，电机驱动L298必备，也可以考虑准备CMOS，步进电机控制可以考虑加L297，继电器电路也可以做一下，用2803或者2003；4、各类传感器模块，至少得准备寻迹光耦（个人使用觉得RPR220不错），霍尔传感器（A04E）和磁钢，光电槽和码盘，避障的光电开关，趋光的光敏电阻或者光敏二极管，另外最好准备些以前比赛中出现过的传感器，没用上就当玩呗，比如接近开关（探测金属），角度传感器（太贵了），超声波等等；5、信号处理模块，比如光耦我们希望它出来的是开关量，但要不是就得加比较器，所以配合光耦，比较器模块是必备的（推荐LM339、LM393），又比如信号回来需要放大，那就需要用到运放，适当准备几块运放的芯片比如（TL082、TL084）；6、AD/DA模块，其实在控制类方面DA在历届比赛中用的并不多，但AD却是经常出现，比如角度传感器进来的电压信号通过AD转化成数字；7、显示模块，LCD，数码管，LED，蜂鸣器一个不能少，为什么用了LED还用数码管呢，为什么峰鸣器也是显示模块呢，这里的显示很大程度上的意思是给人的反馈，比如在平衡点稳定了，让峰鸣器叫叫；8、键盘模块，有输出当然要有输入咯。

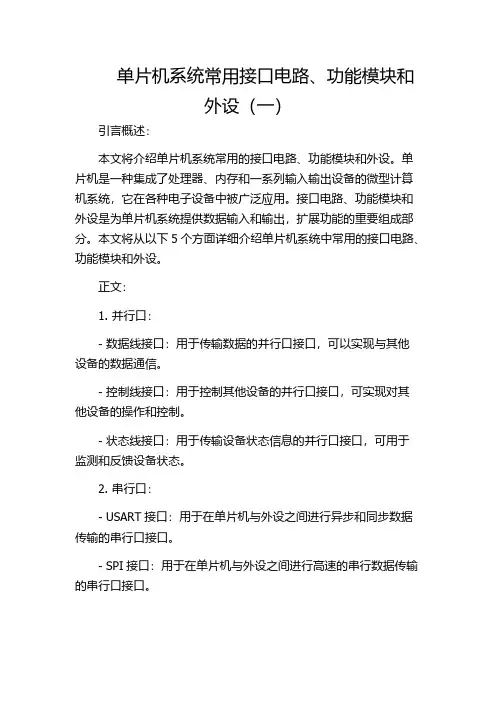

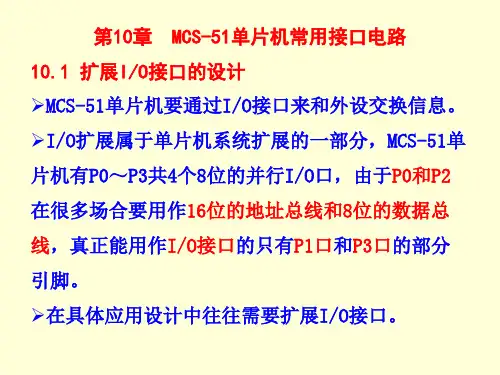

单片机系统常用接口电路、功能模块和外设（一）引言概述：本文将介绍单片机系统常用的接口电路、功能模块和外设。

单片机是一种集成了处理器、内存和一系列输入输出设备的微型计算机系统，它在各种电子设备中被广泛应用。

接口电路、功能模块和外设是为单片机系统提供数据输入和输出，扩展功能的重要组成部分。

本文将从以下5个方面详细介绍单片机系统中常用的接口电路、功能模块和外设。

正文：1. 并行口：- 数据线接口：用于传输数据的并行口接口，可以实现与其他设备的数据通信。

- 控制线接口：用于控制其他设备的并行口接口，可实现对其他设备的操作和控制。

- 状态线接口：用于传输设备状态信息的并行口接口，可用于监测和反馈设备状态。

2. 串行口：- USART接口：用于在单片机与外设之间进行异步和同步数据传输的串行口接口。

- SPI接口：用于在单片机与外设之间进行高速的串行数据传输的串行口接口。

- I2C接口：用于在单片机与外设之间进行低速的串行数据传输的串行口接口。

3. 定时器/计数器模块：- 定时器模块：用于生成固定时间间隔的定时信号，可用于定时任务和计时功能。

- 计数器模块：用于计数外部事件的频率或脉冲数，可用于测量和计数功能。

4. ADC/DAC模块：- ADC模块：用于将模拟信号转换为数字信号的模数转换器，可用于测量和采集模拟信号。

- DAC模块：用于将数字信号转换为模拟信号的数字模数转换器，可用于控制和输出模拟信号。

5. 中断控制器：- 外部中断：用于处理外部事件触发的中断请求，可用于实现对外设的即时响应。

- 内部中断：用于处理单片机内部事件触发的中断请求，可用于实现系统模块的即时响应。

总结：本文简要介绍了单片机系统常用的接口电路、功能模块和外设。

并行口和串行口用于数据通信和控制；定时器/计数器模块用于定时和计数功能；ADC/DAC模块用于模拟信号的输入和输出；中断控制器用于及时响应外部和内部事件。

这些接口电路、功能模块和外设为单片机系统提供了强大的扩展性和适应性，使其能够适应不同的应用领域和需求。
