单片机常用模块电路大全

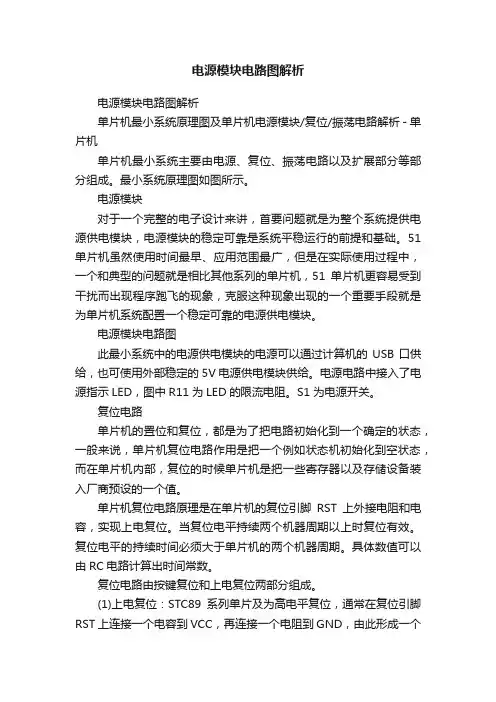

电源模块电路图解析电源模块电路图解析单片机最小系统原理图及单片机电源模块/复位/振荡电路解析 - 单片机单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。

最小系统原理图如图所示。

电源模块对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。

51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。

电源模块电路图此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。

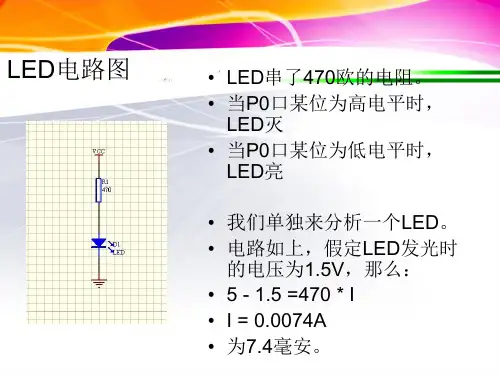

电源电路中接入了电源指示LED，图中R11为LED的限流电阻。

S1 为电源开关。

复位电路单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。

当复位电平持续两个机器周期以上时复位有效。

复位电平的持续时间必须大于单片机的两个机器周期。

具体数值可以由RC电路计算出时间常数。

复位电路由按键复位和上电复位两部分组成。

(1)上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。

(2)按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。

一、STC单片机内部ADC采样原理STC单片机是一种常用的嵌入式控制器，而ADC即模数转换器，是用于将模拟信号转换成数字信号的重要电子元件。

STC单片机内部ADC 采样原理是指在STC单片机中内置的ADC模块如何实现对模拟信号的采样和转换。

1. ADC的基本原理ADC的基本原理是将模拟信号按一定的时间间隔进行采样，然后将这些采样值转换成数字信号。

在STC单片机中，内部ADC采样原理遵循这一基本原理。

2. 采样电路STC单片机内部ADC采样电路包括采样保持电路、模拟开关电路和模拟比较器电路。

采样保持电路用于在采样过程中保持模拟信号的稳定，模拟开关电路用于控制模拟信号的模拟开关，模拟比较器电路用于将模拟信号转换成数字信号。

3. 采样精度STC单片机内部ADC采样精度通常取决于其ADC模块的位数，不同型号的STC单片机内部ADC模块位数不同，一般有8位、10位、12位等。

采样精度越高，转换得到的数字信号就越精准。

4. 采样速率STC单片机内部ADC模块的采样速率指的是它每秒钟能够进行的采样次数。

采样速率越高，能够实时捕捉到信号的变化，但也会增加系统的负荷。

5. 采样触发方式STC单片机内部ADC有自动触发采样和手动触发采样两种方式。

自动触发采样是指ADC模块在接收到一定触发条件后自动开始采样，而手动触发采样则需要在程序中通过相应的指令手动触发ADC模块进行采样。

二、C语言在STC单片机内部ADC采样中的应用C语言作为一种高级程序设计语言，在STC单片机内部ADC采样中扮演着重要的角色，通过编写相应的C语言程序，可以实现对STC单片机内部ADC模块的配置和使用。

1. ADC配置在C语言中，可以通过对STC单片机内部寄存器的操作来配置ADC 模块的工作参数，包括采样精度、采样速率、采样触发方式等。

2. 采样程序编写C语言可以通过读取ADC模块的寄存器来获取采样值，然后根据需要进行相应的处理，例如计算电压值、控制外设等。

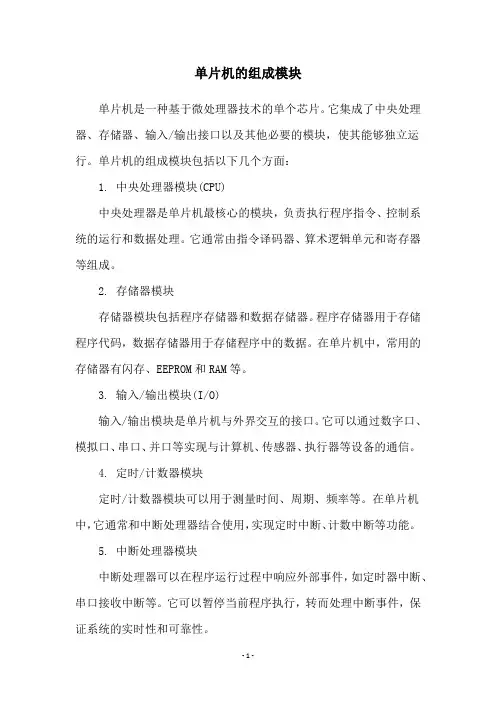

单片机的组成模块
单片机是一种基于微处理器技术的单个芯片。

它集成了中央处理器、存储器、输入/输出接口以及其他必要的模块，使其能够独立运行。

单片机的组成模块包括以下几个方面：
1. 中央处理器模块(CPU)
中央处理器是单片机最核心的模块，负责执行程序指令、控制系统的运行和数据处理。

它通常由指令译码器、算术逻辑单元和寄存器等组成。

2. 存储器模块
存储器模块包括程序存储器和数据存储器。

程序存储器用于存储程序代码，数据存储器用于存储程序中的数据。

在单片机中，常用的存储器有闪存、EEPROM和RAM等。

3. 输入/输出模块(I/O)
输入/输出模块是单片机与外界交互的接口。

它可以通过数字口、模拟口、串口、并口等实现与计算机、传感器、执行器等设备的通信。

4. 定时/计数器模块
定时/计数器模块可以用于测量时间、周期、频率等。

在单片机中，它通常和中断处理器结合使用，实现定时中断、计数中断等功能。

5. 中断处理器模块
中断处理器可以在程序运行过程中响应外部事件，如定时器中断、串口接收中断等。

它可以暂停当前程序执行，转而处理中断事件，保证系统的实时性和可靠性。

单片机的组成模块是相互独立且相互关联的，在实际设计中需要根据具体的应用需求选择合适的模块，以实现系统的功能。

第 1 讲电路图中的元器件（ 1 ）2008-11-22 21:26电路图是电子技术的语言。

看不懂电路图犹如“文盲”，也就无法深入地学习和掌握电子技术。

因此，广大初学者都迫切地希望能掌握看懂电路图的基本功。

为了满足大家的要求，五六电子网将刊出《怎样看电路图讲座》，以供电子爱好者学习参考。

内容分两大部分，第一部分介绍电路图中经常出现的元器件和基本电路；第二部分是以常见的家用电器为例，具体说明它们的工作原理和阅读电路图的方法。

本讲座力求写得深入浅出，通俗易懂，理论联系实际。

初学者只要逐篇细心读下去，再配合学习一些电子技术初级知识的读物，就一定能掌握阅读电路图的方法，学会电子技术的共同语言，进一步掌握电子技术。

我们诚恳地欢迎广大网友提出宝贵意见，以便互通信息，提高讲座质量，更好地为广大初学者服务。

电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容，本刊近期已作了很多介绍，因此在讲座中不再重复介绍。

本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

MSP430电路图集锦：创新设计思维2021年11月12日10:11 来源：电子发烧友网整合Dick 我要评论(0)标签：TI(566)MSP430(499)MSP430系列单片机是美国德州仪器开始推向市场的一种16位超低功耗、具有精简指令集的混合信号处理器。

称之为混合信号处理器，是由于其针对实际应用需求，将多个不同功能的模拟电路、数字电路模块和微处理器集成在一个芯片上，以提供“单片机〞解决方案。

该系列单片机多应用于需要电池供电的便携式仪器仪表中。

下面一起来看看基于MSP430的设计电路图集锦。

1、采用MSP430单片机的可穿戴式血糖仪电路介绍了一种便携式血糖仪的设计。

该设计主要从低功耗及精确性的角度出发，以MSP430系列单片机为核心，葡萄糖氧化酶电极为测试传感器，较快地测试出血糖浓度。

此外，所设计的血糖仪还具有储存功能，有助于用户查看血糖浓度历史值和变化趋势。

血糖测试电路：在酶电极两端滴入血液后，会产生自由电子。

由于电极两端存在鼓励电压，就会有定向电流流过电极。

该鼓励电压是由ADC模块提供的1.5V稳压通过电阻分压而产生的，大约在300mV左右，它能产生μA级别的定向电流。

由于A/D转换模块测量的是电压，所以需要将该定向电流转换成电压，并且进行一定的放大。

本系统采用图2所示的电路来实现电流到电压的转换和放大。

运算放大器LM358的反相端连接血糖试纸上的酶电极，当有血液滴入时，该电极与地之间为等效电阻Rx，流过该电阻的电流正比于血液中的血糖浓度值。

MSP430的A/D模块输出1.5V的稳压通过R2 和R3分压，产生300mV的鼓励电压，该电压通过运放的正端加到电极两端。

R4起到反响放大的作用，它将运放的输出范围限定在A/D模块的转换范围内。

在PCB板布线时，由于运放输出和MSP430的ADC模块输入I/O口之间的走线比拟长，为了确保测量值的准确，需要对测试电压进行滤波，C21就是用来起滤波作用的，以减少走线过长所引入的外来干扰对血糖测试的影响。

单片机系统常用接口电路、功能模块和外设（一）引言概述：本文将介绍单片机系统常用的接口电路、功能模块和外设。

单片机是一种集成了处理器、内存和一系列输入输出设备的微型计算机系统，它在各种电子设备中被广泛应用。

接口电路、功能模块和外设是为单片机系统提供数据输入和输出，扩展功能的重要组成部分。

本文将从以下5个方面详细介绍单片机系统中常用的接口电路、功能模块和外设。

正文：1. 并行口：- 数据线接口：用于传输数据的并行口接口，可以实现与其他设备的数据通信。

- 控制线接口：用于控制其他设备的并行口接口，可实现对其他设备的操作和控制。

- 状态线接口：用于传输设备状态信息的并行口接口，可用于监测和反馈设备状态。

2. 串行口：- USART接口：用于在单片机与外设之间进行异步和同步数据传输的串行口接口。

- SPI接口：用于在单片机与外设之间进行高速的串行数据传输的串行口接口。

- I2C接口：用于在单片机与外设之间进行低速的串行数据传输的串行口接口。

3. 定时器/计数器模块：- 定时器模块：用于生成固定时间间隔的定时信号，可用于定时任务和计时功能。

- 计数器模块：用于计数外部事件的频率或脉冲数，可用于测量和计数功能。

4. ADC/DAC模块：- ADC模块：用于将模拟信号转换为数字信号的模数转换器，可用于测量和采集模拟信号。

- DAC模块：用于将数字信号转换为模拟信号的数字模数转换器，可用于控制和输出模拟信号。

5. 中断控制器：- 外部中断：用于处理外部事件触发的中断请求，可用于实现对外设的即时响应。

- 内部中断：用于处理单片机内部事件触发的中断请求，可用于实现系统模块的即时响应。

总结：本文简要介绍了单片机系统常用的接口电路、功能模块和外设。

并行口和串行口用于数据通信和控制；定时器/计数器模块用于定时和计数功能；ADC/DAC模块用于模拟信号的输入和输出；中断控制器用于及时响应外部和内部事件。

这些接口电路、功能模块和外设为单片机系统提供了强大的扩展性和适应性，使其能够适应不同的应用领域和需求。

单片机电路图符号大全1. 引言单片机（Microcontroller Unit，简称MCU）是一种集成了处理器核心、存储器、外设和各种接口功能于一体的微型计算机系统。

为了方便电路工程师和软件开发人员理解和设计单片机电路，单片机电路图符号成为了必备的工具。

本文将为大家介绍一些常用的单片机电路图符号，以帮助大家更好地理解和使用单片机。

2. 常用符号2.1. 单片机单片机在电路图中通常用一个方框表示，方框内写上单片机的型号或代号，如：单片机型号: STM32F103C8T62.2. 电源单片机系统需要一个稳定的工作电源来供电。

在电路图中，常用的电源符号包括直流电源和电池符号。

直流电源通常用一组“+”和“-”表示，电池则用长方形表示，并在上方标注电池的电压等级，如：+5V - 电源电池：3V2.3. 晶振晶振是单片机中常用的外设之一，用于提供时钟信号以使单片机能够正常工作。

在电路图中，晶振一般用一个园形表示，并标注其频率，如：晶振：16MHz2.4. 电容电容在单片机电路中常用于抑制噪声、滤波和稳压等功能。

在电路图中，电容通常用一个并联的直线和两条短直线表示，如：电容：10uF2.5. 电阻电阻在单片机电路中用于限制电流、调节电压等功能。

在电路图中，电阻通常用一段波浪线表示，并标注其阻值，如：电阻：10K2.6. 连接线连接线在电路图中用于表示信号的连接关系。

连接线通常为直线，其两端连接的元件之间有连接点，如：----连接线----2.7. 开关开关在单片机电路中用于控制电路的通断。

在电路图中，开关通常用一个具有两个连接点的矩形表示，并用箭头标识其通断状态，如：开关：开开关：关2.8. LEDLED在单片机电路中用于指示电路的工作状态。

在电路图中，LED通常用一个具有两个连接点的矩形表示，并用箭头标识流经LED的正负电流方向，如：LED2.9. 直流电机直流电机在单片机电路中用于产生转动或震动。

在电路图中，直流电机通常用一个具有两个连接点的小圆圈表示，如：DC Motor3. 结论本文介绍了一些常用的单片机电路图符号，这些符号在单片机电路设计过程中起到了重要作用。
