授课内容备注接触器联锁正反转控制电路一、概述前面学习的正转控制电路只能使电动机向一个方向运转,而许多生产机械往往要求运动部件能向正、反两个方向运动。
如机床工作台的前进与后退;万能铣床主轴的正转与反转;起重机的吊钩上升与下降等,都要求电动机能实现正反转控制。

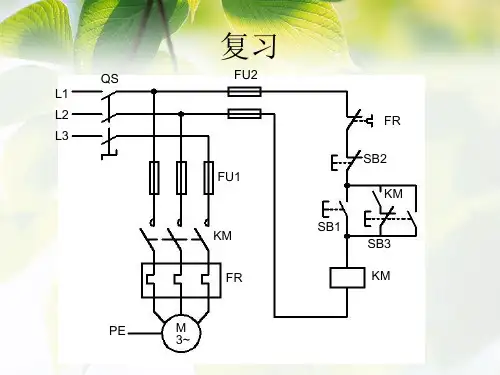

二、回顾正转控制电路图1(像这种用接触器自身的辅助常开触点实现保持线圈继续通电的接线方式称为自锁,而这种触点称为自锁触点。
)提出问题:1、如图1所示,电动机只能向一个方向运转,要想实现电机正反转控制,那么常采用的方法是什么? ★由电工基础课的学习我们知道,当改变通入电动机定子绕组的三相电源的相序,即把接入电动机三相电源进线中的任意两相对调接线时,电动机就可以实现反转。
本节我们就来学习常用的接触器联锁正反转控制电路。

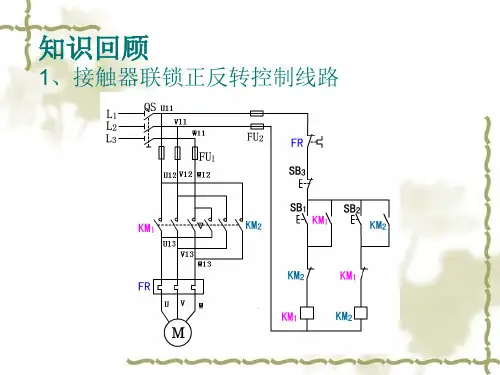

三、接触器联锁正反转控制电路利用两个交流接触器交替工作,改变电源接入电动机的相序来实现电动机正反转控制,如下图所示。
组织教学:对学生点名,且对不来者进行简单的了解并记录。
讲授指导:见教案内容。
重、难点:见教案内容中★。
L1-U L2-V L3-W L1-W L2-V L3-U2、请同学们画出电动机正反转控制电路3、如果KM1和KM2同时得电会怎么样呢?熔断器熔断,主电路电源短路。
为防止两个接触器同时得电,主电路发生短路事故在控制电路中分别串接一对对方的辅助常闭触头。
当一个接触器得电动作,通过其辅助常闭触头使另一个接触器不能得电动作,接触器之间这种互相制约的作用叫做接触器联锁或互锁。
实现联锁作用的常闭辅助触头称为联锁触头(或互锁触头),联锁符号“ ”表示。
4、如何实现电机“正转—停止—反转”?KM1L1 KM2 L2 L3U V WKM1L1KM2L2L3U V W。
