接触器联锁正反转控制线路的优缺点

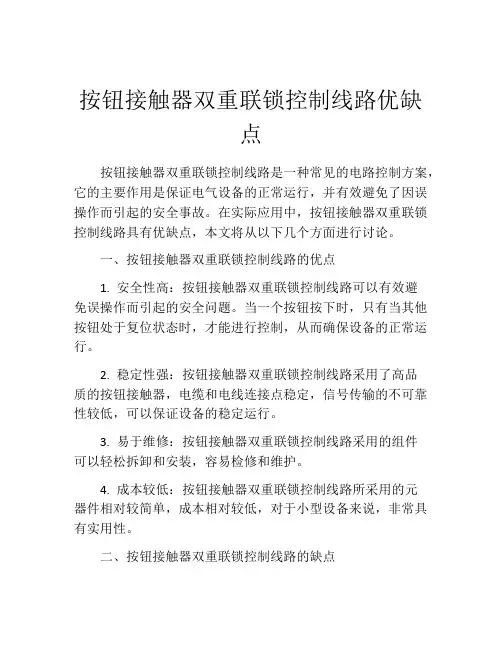

按钮接触器双重联锁控制线路优缺点按钮接触器双重联锁控制线路是一种常见的电路控制方案，它的主要作用是保证电气设备的正常运行，并有效避免了因误操作而引起的安全事故。

在实际应用中，按钮接触器双重联锁控制线路具有优缺点，本文将从以下几个方面进行讨论。

一、按钮接触器双重联锁控制线路的优点1. 安全性高：按钮接触器双重联锁控制线路可以有效避免误操作而引起的安全问题。

当一个按钮按下时，只有当其他按钮处于复位状态时，才能进行控制，从而确保设备的正常运行。

2. 稳定性强：按钮接触器双重联锁控制线路采用了高品质的按钮接触器，电缆和电线连接点稳定，信号传输的不可靠性较低，可以保证设备的稳定运行。

3. 易于维修：按钮接触器双重联锁控制线路采用的组件可以轻松拆卸和安装，容易检修和维护。

4. 成本较低：按钮接触器双重联锁控制线路所采用的元器件相对较简单，成本相对较低，对于小型设备来说，非常具有实用性。

二、按钮接触器双重联锁控制线路的缺点1. 操作复杂：按钮接触器双重联锁控制线路需要多次按下不同的按钮，才能进行操作，这增加了操作的时间，也可能在紧急情况下导致操作不及时，造成设备故障或者安全事件。

2. 功能受限：按钮接触器双重联锁控制线路的功能很单一，只能控制设备的开关和一些基本功能，无法实现更复杂的控制功能。

3. 维修成本高：按钮接触器双重联锁控制线路采用的元器件相对较简单，但在维修和更换过程中，可能会涉及到较多的组件更换和重新连接，维修成本高、耗时较长。

三、结论从以上分析中，我们可以得出结论：按钮接触器双重联锁控制线路是一种较为经济、实用的电路控制方案，主要用于基本功能的控制，以保证设备的正常运行和工作安全。

然而，如果需要更复杂和灵活的控制功能，则需要采用其他更高级的电路控制方案，但这可能会造成成本和维修难度的增加。

综合分析，应该根据不同应用需求和实际情况选择不同的电路控制方案，以达到最佳的综合效益。

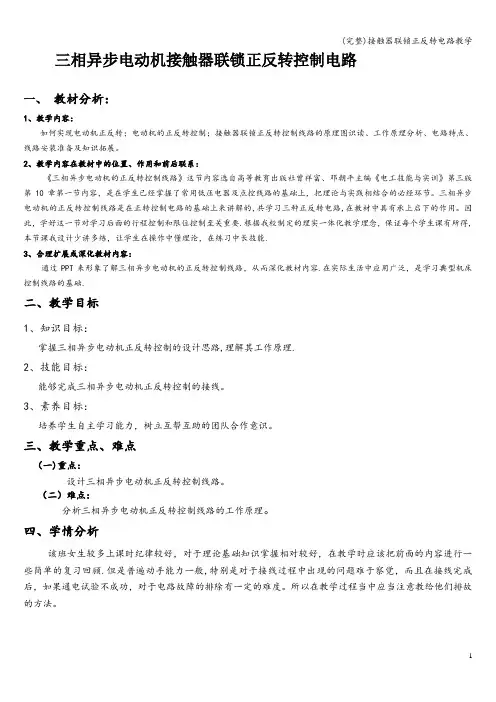

三相异步电动机接触器联锁正反转控制电路一、教材分析：1、教学内容：如何实现电动机正反转；电动机的正反转控制；接触器联锁正反转控制线路的原理图识读、工作原理分析、电路特点、线路安装准备及知识拓展。

2、教学内容在教材中的位置、作用和前后联系：《三相异步电动机的正反转控制线路》这节内容选自高等教育出版社曾祥富、邓朝平主编《电工技能与实训》第三版第10章第一节内容，是在学生已经掌握了常用低压电器及点控线路的基础上，把理论与实践相结合的必经环节。

三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的，共学习三种正反转电路，在教材中具有承上启下的作用。

因此，学好这一节对学习后面的行程控制和限位控制至关重要。

根据我校制定的理实一体化教学理念，保证每个学生课有所得，本节课我设计少讲多练，让学生在操作中懂理论，在练习中长技能。

3、合理扩展或深化教材内容：通过PPT来形象了解三相异步电动机的正反转控制线路，从而深化教材内容。

在实际生活中应用广泛，是学习典型机床控制线路的基础。

二、教学目标1、知识目标：掌握三相异步电动机正反转控制的设计思路，理解其工作原理。

2、技能目标：能够完成三相异步电动机正反转控制的接线。

3、素养目标：培养学生自主学习能力，树立互帮互助的团队合作意识。

三、教学重点、难点（一）重点：设计三相异步电动机正反转控制线路。

（二）难点：分析三相异步电动机正反转控制线路的工作原理。

四、学情分析该班女生较多上课时纪律较好，对于理论基础知识掌握相对较好，在教学时应该把前面的内容进行一些简单的复习回顾。

但是普遍动手能力一般，特别是对于接线过程中出现的问题难于察觉，而且在接线完成后，如果通电试验不成功，对于电路故障的排除有一定的难度。

所以在教学过程当中应当注意教给他们排故的方法。

五、教法分析任务驱动法：给定任务，引导、启发学生循序渐进分步完成，培养学生自主学习和思维创新能力。

多媒体辅助教学法：在专业课教学中，利用课件的动态效果，使其趣味化，形象直观的帮助学生更好的理解知识。

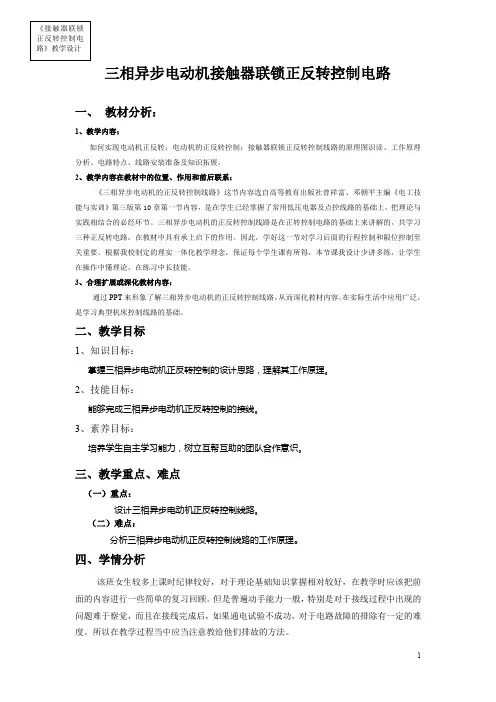

三相异步电动机接触器联锁正反转控制电路一、教材分析：1、教学内容：如何实现电动机正反转；电动机的正反转控制；接触器联锁正反转控制线路的原理图识读、工作原理分析、电路特点、线路安装准备及知识拓展。

2、教学内容在教材中的位置、作用和前后联系:《三相异步电动机的正反转控制线路》这节内容选自高等教育出版社曾祥富、邓朝平主编《电工技能与实训》第三版第10章第一节内容，是在学生已经掌握了常用低压电器及点控线路的基础上，把理论与实践相结合的必经环节。

三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的,共学习三种正反转电路,在教材中具有承上启下的作用。

因此，学好这一节对学习后面的行程控制和限位控制至关重要.根据我校制定的理实一体化教学理念，保证每个学生课有所得,本节课我设计少讲多练，让学生在操作中懂理论，在练习中长技能.3、合理扩展或深化教材内容：通过PPT来形象了解三相异步电动机的正反转控制线路，从而深化教材内容.在实际生活中应用广泛，是学习典型机床控制线路的基础.二、教学目标1、知识目标：掌握三相异步电动机正反转控制的设计思路,理解其工作原理.2、技能目标：能够完成三相异步电动机正反转控制的接线。

3、素养目标：培养学生自主学习能力，树立互帮互助的团队合作意识。

三、教学重点、难点（一)重点：设计三相异步电动机正反转控制线路。

（二）难点：分析三相异步电动机正反转控制线路的工作原理。

四、学情分析该班女生较多上课时纪律较好，对于理论基础知识掌握相对较好，在教学时应该把前面的内容进行一些简单的复习回顾.但是普遍动手能力一般,特别是对于接线过程中出现的问题难于察觉，而且在接线完成后，如果通电试验不成功，对于电路故障的排除有一定的难度。

所以在教学过程当中应当注意教给他们排故的方法。

五、教法分析任务驱动法:给定任务，引导、启发学生循序渐进分步完成，培养学生自主学习和思维创新能力。

多媒体辅助教学法：在专业课教学中,利用课件的动态效果，使其趣味化，形象直观的帮助学生更好的理解知识。

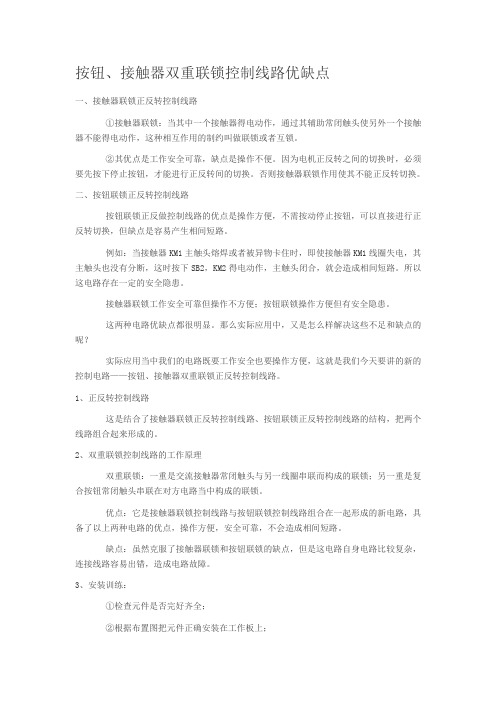

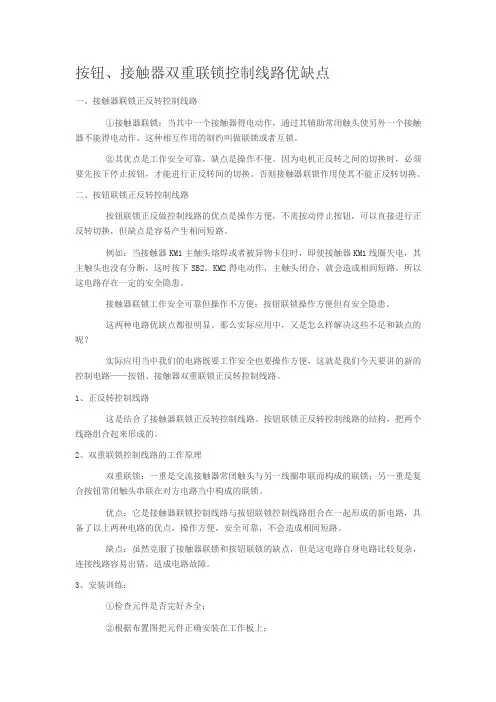

按钮、接触器双重联锁控制线路优缺点一、接触器联锁正反转控制线路①接触器联锁：当其中一个接触器得电动作，通过其辅助常闭触头使另外一个接触器不能得电动作，这种相互作用的制约叫做联锁或者互锁。

②其优点是工作安全可靠，缺点是操作不便。

因为电机正反转之间的切换时，必须要先按下停止按钮，才能进行正反转间的切换。

否则接触器联锁作用使其不能正反转切换。

二、按钮联锁正反转控制线路按钮联锁正反做控制线路的优点是操作方便，不需按动停止按钮，可以直接进行正反转切换，但缺点是容易产生相间短路。

例如：当接触器KM1主触头熔焊或者被异物卡住时，即使接触器KM1线圈失电，其主触头也没有分断，这时按下SB2，KM2得电动作，主触头闭合，就会造成相间短路。

所以这电路存在一定的安全隐患。

接触器联锁工作安全可靠但操作不方便；按钮联锁操作方便但有安全隐患。

这两种电路优缺点都很明显。

那么实际应用中，又是怎么样解决这些不足和缺点的呢？实际应用当中我们的电路既要工作安全也要操作方便，这就是我们今天要讲的新的控制电路——按钮、接触器双重联锁正反转控制线路。

1、正反转控制线路这是结合了接触器联锁正反转控制线路、按钮联锁正反转控制线路的结构，把两个线路组合起来形成的。

2、双重联锁控制线路的工作原理双重联锁：一重是交流接触器常闭触头与另一线圈串联而构成的联锁；另一重是复合按钮常闭触头串联在对方电路当中构成的联锁。

优点：它是接触器联锁控制线路与按钮联锁控制线路组合在一起形成的新电路，具备了以上两种电路的优点，操作方便，安全可靠，不会造成相间短路。

缺点：虽然克服了接触器联锁和按钮联锁的缺点，但是这电路自身电路比较复杂，连接线路容易出错，造成电路故障。

3、安装训练：①检查元件是否完好齐全；②根据布置图把元件正确安装在工作板上；③根据电路图和接线图把各元件连接起来；④接线完毕后自检线路，排查故障；⑤通电试车。

4、注意事项：①主电路中接触器主触头要换向；②双重联锁触头的连接不要混淆；③怎么样布线才比较合理；④接线完毕经检查无误后方可通电试车。

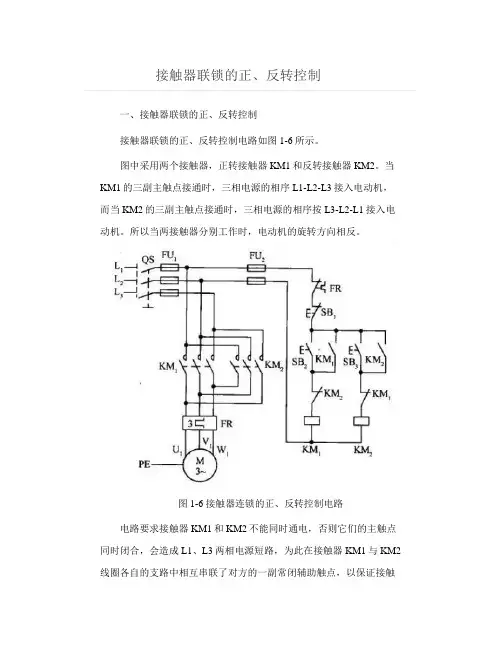

接触器联锁的正、反转控制一、接触器联锁的正、反转控制接触器联锁的正、反转控制电路如图1-6所示。

图中采用两个接触器，正转接触器KM1和反转接触器KM2。

当KM1的三副主触点接通时，三相电源的相序L1-L2-L3接入电动机，而当KM2的三副主触点接通时，三相电源的相序按L3-L2-L1接入电动机。

所以当两接触器分别工作时，电动机的旋转方向相反。

图1-6 接触器连锁的正、反转控制电路电路要求接触器KM1和KM2不能同时通电，否则它们的主触点同时闭合，会造成L1、L3两相电源短路，为此在接触器KM1与KM2线圈各自的支路中相互串联了对方的一副常闭辅助触点，以保证接触器KM1和KM2不会同时通电。

KM1与KM2这两副常闭辅助触点所起的作用称为联锁（或互锁）作用，这两副常闭触点就叫做联锁触点。

接触器连锁正、反转控制电路动作原理如下。

合上电源开关QS。

正转控制：反转控制：该电路的缺点是操作不方便，因为要改变电动机的转向，必须先按停止按钮SB1，再按反转按钮SB3，才能使电动机反转。

二、按钮连锁的正、反转控制按钮连锁的正、反转控制电路如图1-7所示。

控制板上的电器平面布置如图1-8所示。

图1-7 按钮连锁正、反转控制电路图1-8 控制板上电器平面布置按钮连锁的正、反转控制电路动作原理与图1-6接触器连锁的正、反转控制电路大体相同，但是，由于采用了复合按钮，当按下反转按钮SB1后，先是使接在正转控制电路中的反转按钮的常闭触点分析，于是，正转接触器KM1的线圈断电，触点全部分断，电动机便断电作惯性运行；紧接着，反转按钮的常开触点闭合，使反转接触器KM2的线圈通电，电动机立即反转启动。

这样。

即保证了正、反转接触器KM1和KM2不会同时通电，又可不按停止按钮而直接反转按钮进行反转启动。

同样，右反转运行转换成正转运行的情况，也只要直接按正转按钮即可。

这种电路的优点是操作方便，缺点是易产生短路故障。

三、按钮和接触器复合连锁的正反转控制复合连锁正反转控制电路如图1-9所示。

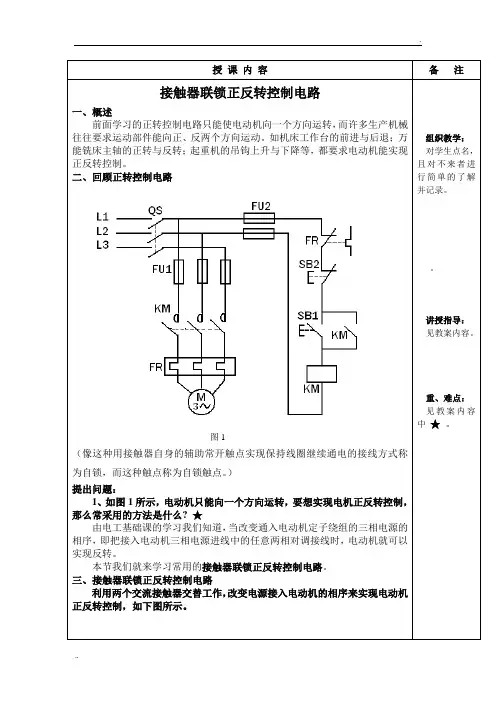

授课内容备注接触器联锁正反转控制电路一、概述前面学习的正转控制电路只能使电动机向一个方向运转，而许多生产机械往往要求运动部件能向正、反两个方向运动。

如机床工作台的前进与后退；万能铣床主轴的正转与反转；起重机的吊钩上升与下降等，都要求电动机能实现正反转控制。

二、回顾正转控制电路图1（像这种用接触器自身的辅助常开触点实现保持线圈继续通电的接线方式称为自锁，而这种触点称为自锁触点。

）提出问题：1、如图1所示，电动机只能向一个方向运转，要想实现电机正反转控制，那么常采用的方法是什么? ★由电工基础课的学习我们知道，当改变通入电动机定子绕组的三相电源的相序，即把接入电动机三相电源进线中的任意两相对调接线时，电动机就可以实现反转。

本节我们就来学习常用的接触器联锁正反转控制电路。

三、接触器联锁正反转控制电路利用两个交流接触器交替工作，改变电源接入电动机的相序来实现电动机正反转控制，如下图所示。

组织教学：对学生点名，且对不来者进行简单的了解并记录。

讲授指导：见教案内容。

重、难点：见教案内容中★。

L1-U L2-V L3-W L1-W L2-V L3-U2、请同学们画出电动机正反转控制电路3、如果KM1和KM2同时得电会怎么样呢？熔断器熔断，主电路电源短路。

为防止两个接触器同时得电，主电路发生短路事故在控制电路中分别串接一对对方的辅助常闭触头。

当一个接触器得电动作，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种互相制约的作用叫做接触器联锁或互锁。

实现联锁作用的常闭辅助触头称为联锁触头（或互锁触头），联锁符号“ ”表示。

4、如何实现电机“正转—停止—反转”？KM1L1 KM2 L2 L3U V WKM1L1KM2L2L3U V W。

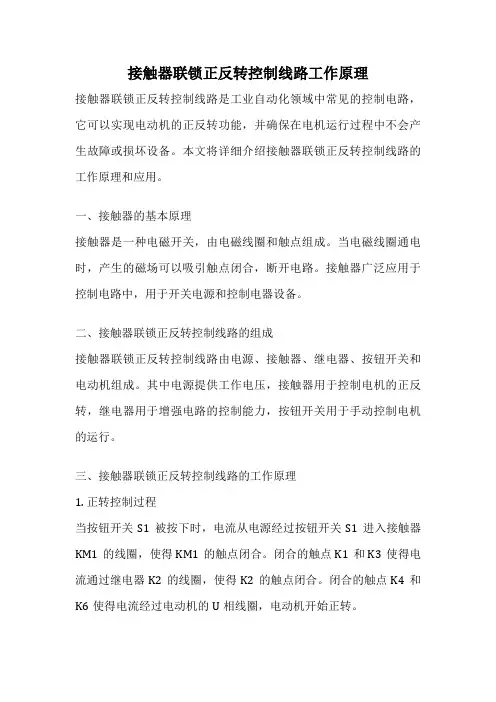

接触器联锁正反转控制线路工作原理接触器联锁正反转控制线路是工业自动化领域中常见的控制电路，它可以实现电动机的正反转功能，并确保在电机运行过程中不会产生故障或损坏设备。

本文将详细介绍接触器联锁正反转控制线路的工作原理和应用。

一、接触器的基本原理接触器是一种电磁开关，由电磁线圈和触点组成。

当电磁线圈通电时，产生的磁场可以吸引触点闭合，断开电路。

接触器广泛应用于控制电路中，用于开关电源和控制电器设备。

二、接触器联锁正反转控制线路的组成接触器联锁正反转控制线路由电源、接触器、继电器、按钮开关和电动机组成。

其中电源提供工作电压，接触器用于控制电机的正反转，继电器用于增强电路的控制能力，按钮开关用于手动控制电机的运行。

三、接触器联锁正反转控制线路的工作原理1. 正转控制过程当按钮开关S1被按下时，电流从电源经过按钮开关S1进入接触器KM1的线圈，使得KM1的触点闭合。

闭合的触点K1和K3使得电流通过继电器K2的线圈，使得K2的触点闭合。

闭合的触点K4和K6使得电流经过电动机的U相线圈，电动机开始正转。

2. 反转控制过程当按钮开关S2被按下时，电流从电源经过按钮开关S2进入接触器KM2的线圈，使得KM2的触点闭合。

闭合的触点K2和K5使得电流通过继电器K1的线圈，使得K1的触点闭合。

闭合的触点K4和K7使得电流经过电动机的V相线圈，电动机开始反转。

3. 停止控制过程当按钮开关S3被按下时，电流从电源经过按钮开关S3进入接触器KM3的线圈，使得KM3的触点闭合。

闭合的触点K3和K5使得电流通过继电器K1和K2的线圈，使得K1和K2的触点打开。

触点打开后，电动机停止运行。

四、接触器联锁正反转控制线路的特点和应用1. 特点：（1）简单可靠：接触器联锁正反转控制线路结构简单，使用接触器作为开关元件，可靠性高。

（2）灵活控制：通过按钮开关可以手动控制电动机的正反转，操作灵活方便。

（3）安全可靠：接触器联锁正反转控制线路可以避免电动机同时正反转的情况发生，保证设备的安全运行。

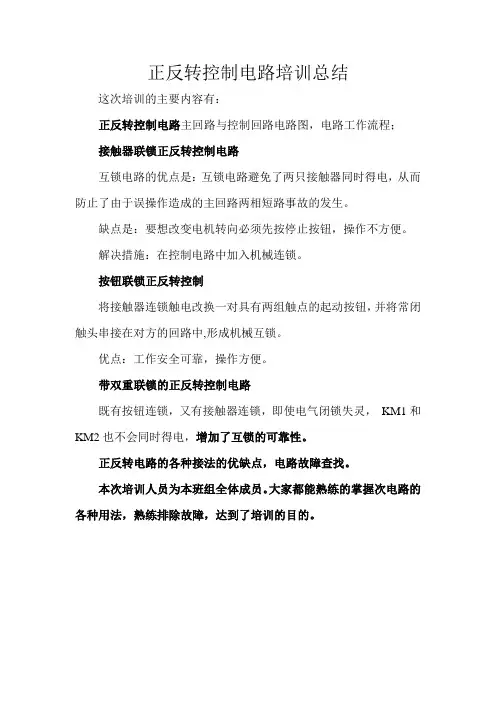

正反转控制电路培训总结
这次培训的主要内容有：
正反转控制电路主回路与控制回路电路图，电路工作流程；
接触器联锁正反转控制电路
互锁电路的优点是：互锁电路避免了两只接触器同时得电，从而防止了由于误操作造成的主回路两相短路事故的发生。

缺点是：要想改变电机转向必须先按停止按钮，操作不方便。

解决措施：在控制电路中加入机械连锁。

按钮联锁正反转控制
将接触器连锁触电改换一对具有两组触点的起动按钮，并将常闭触头串接在对方的回路中,形成机械互锁。

优点：工作安全可靠，操作方便。

带双重联锁的正反转控制电路
既有按钮连锁，又有接触器连锁，即使电气闭锁失灵，KM1和KM2也不会同时得电，增加了互锁的可靠性。

正反转电路的各种接法的优缺点，电路故障查找。

本次培训人员为本班组全体成员。

大家都能熟练的掌握次电路的各种用法，熟练排除故障，达到了培训的目的。

一、复习提问：提问：1、倒顺开关是如何控制电动机的正反转的2 、倒顺开关正反转控制线路具有哪些优缺点二、新课引入：（演示）引入：在生产实践中更常用的是接触器联锁正反转控制线路，如何实现这种控制呢通过演示实验（自制教具）观察操作过程以及电动机运行的情况，以观察的形式引入新课。

（5分钟）三、新课教学：1.如何让学生理解接触器联锁的正反转控制线路的设计思路。

（10分钟）（1）在上一单元课题中学生已经知道用倒顺开关来控制电动机的正反转，但这种控制方法是手动控制，在频繁换向时，操作人员劳动强度大，操作不安全，所以这种控制方法一般用于控制额定电流10A、功率在3K踉以下的小容量电动机。

在生产实践中更常用的是接触器联锁的正反转控制线路。

（2）提出几个要求让学生讨论、分析，自己画出接触器联锁的正反转控制线路。

<1>:电动机能正反转运行。

（采用两个接触器，即正转用KM1反转用KM2 ）<2>: 一个按钮控制正转，一个按钮控制反转，一个按控制停止。

<3>:具有短路、过载、失压、欠压保护功能。

（3）提醒学生注意几点：谈到电动机正、反转要明确什么是接触器联锁的正反转控制为什么要加联锁联锁在电路中所起的作用例：当接触器主触头熔焊时，分析主电路会出现什么后果联锁的含义：通过其常闭辅助触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫接触器联锁（或互锁）接触器联锁的正反转控制线路图如下所示：（投影）2、电路分析。

（参照电路图引导学生回答）（10分钟）主电路：组成及作用组合开关QS起电源隔离。

熔断器FU1:起主电路短路保护。

交流接触器KM於触头：起通、断电动机正转电源。

交流接触器KM%触头：起通、断电动机反转电源。

热继电器热元件：起电动机过载保护。

控制电路：组成及作用熔断器FU2起控制电路短路保护。

热继电器常闭触头：起电动机过载时切断控制电源的作用。

交流接触器KM线圈、自锁触头：起控制电动机正转的作用。

电机正回转操控的优缺陷操作人员劳作强度大，操作不安全。

这种电路通常用于操控额外电流为１０Ａ、功率为３ｋＷ以下的小容量电动机。

触摸器联锁正回转操控电路作业安全牢靠；但操作不便利当利利当当利利当当利利当当当利利利当当利当当当利利利，由于电动机从正转到回转时，有必要先按下接连按钮后，才调按回转起动按钮，不然由于触摸器的联锁效果不能完毕回转。

按钮联锁正回转操控电路操作便当；但简略发作电源两相短路缺陷，例如当正转触摸器主触头发作熔焊或杂物卡住等缺陷时，即便触摸器线圈失电，主触头也分断不开，这时若直接按下回转起动按钮，回转触摸器得电动作，触头闭合，必定构成电源两相短路缺陷。

按钮、触摸器两层联锁正回转操控电路是在按钮联锁的根底上又增加了触摸器联锁，故兼有两种联锁操控电路的利益，使电路操作便当，作业安全牢靠。

正回转操控电路电气连锁用的比照多,机械连锁用的比照少.他们的首要效果是避免电气短路.电气连锁接线简略通常不需求增加硬件,牢靠性高（触摸器发作触点缺陷时或许发作短路）；机械连锁归于硬连锁,缺陷率较高但必定不会有短路景象发作.两层联锁：按钮和触摸器各有一个常闭触点串联在别的一个触摸器操控回路里。

具有两层安全确保及换向活络简练。

触摸器连锁：实质上是触摸器的互锁功用，只需触摸器的一个常闭触点串联在另一个触摸器操控回路里。

一单触摸器卡住或触头粘连就会发作相间短路，换向费事，要先按一次接连按钮。

三相异步电动机的plc操控电路，即是三相异步电动机的正回转操控，与传统的继电器操控比照，具有操控速度快、牢靠性高、活络性强等利益。

十分有用。

三相异步电动机的运用十分广泛，具有安排简略，功率高，操控便当，作业牢靠，易于维修本钱低的有点，简直包含了工农业出产和人类日子的各个范畴,在这些运用范畴中,三相异步电动机作业的环境纷歧样，所以构成其缺陷的发作也很一再，所以要精确合理的运用它。

这篇文章研讨的这单个系的操控是选用PLC的编程言语----梯形图,梯形言语是在可编程操控器中的运用最广的言语，由于它在继电器的根底上加进了许多功用，运用活络的指令，使逻辑联络了解直观，编程简略，可读性强，所完毕的功用也大大跨过传统的继电器操控电路，可编程操控器是一种数字运算操作的电子体系，它是专为在恶劣工业环境下运用而计划，它选用可编程序的存储器，用来在内部存储施行逻辑运算，次第操控，守时，计数和算术等操作的指令，并选用数字式，仿照式的输入和输出，操控各种的机械或出产进程。

电机正反转控制的优缺点操作人员劳动强度大，操作不安全。

这种电路一般用于控制额定电流为１０Ａ、功率为３ｋＷ以下的小容量电动机。

接触器联锁正反转控制电路工作安全可靠；但操作不便，因为电动机从正转到反转时，必须先按下结束按钮后，才能按反转起动按钮，否则由于接触器的联锁作用不能实现反转。

按钮联锁正反转控制电路操作方便；但容易产生电源两相短路故障，例如当正转接触器主触头发生熔焊或杂物卡住等故障时，即使接触器线圈失电，主触头也分断不开，这时若直接按下反转起动按钮，反转接触器得电动作，触头闭合，必然造成电源两相短路故障。

按钮、接触器双重联锁正反转控制电路是在按钮联锁的根底上又增加了接触器联锁，故兼有两种联锁控制电路的优点，使电路操作方便，工作安全可靠。

正反转控制电路电气连锁用的比较多,机械连锁用的比较少.他们的主要作用是防止电气短路.电气连锁接线简单一般不需要添加硬件,可靠性高（接触器发生触点故障时可能发生短路）；机械连锁属于硬连锁,故障率较高但绝对不会有短路现象发生.双重联锁：按钮和接触器各有一个常闭触点串联在另外一个接触器控制回路里。

具有双重安全保证及换向迅速简便。

接触器连锁：实质上是接触器的互锁功能，只有接触器的一个常闭触点串联在另一个接触器控制回路里。

一单接触器卡住或触头粘连就会发生相间短路，换向麻烦，要先按一次结束按钮。

三相异步电动机的plc控制电路，就是三相异步电动机的正反转控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。

非常实用。

三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。

本文研究的这个系统的控制是采用PLC的编程语言----梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的根底上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。

一、接触器联锁正反转控制线路①、接触器联锁：当其中一个接触器得电动作，通过其辅助常闭触头使另外一个接触器不能得电动作，这种相互作用的制约叫做联锁或者互锁。

②、其优点是工作安全可靠，缺点是操作不便。

因为电机正反转之间的切换时，必须要先按下停止按钮，才能进行正反转间的切换。

否则接触器联锁作用使其不能正反转切换。

二、按钮联锁正反转控制线路①、按钮联锁正反做控制线路的优点是操作方便，不需按动停止按钮，可以直接进行正反转切换，但缺点是容易产生相间短路。

例如：当接触器KM1主触头熔焊或者被异物卡住时，即使接触器KM1线圈失电，其主触头也没有分断，这时按下SB2，KM2得电动作，主触头闭合，就会造成相间短路。

所以这电路存在一定的安全隐患。

接触器联锁工作安全可靠但操作不方便；按钮联锁操作方便但有安全隐患；这两种电路优缺点都很明显。

那么实际应用中，又是怎么样解决这些不足和缺点的呢？实际应用当中我们的电路既要工作安全也要操作方便，这就是我们今天要讲的新的控制电路——按钮、接触器双重联锁正反转控制线路。

按钮、接触器双重联锁正反转控制线路这是结合了接触器联锁正反转控制线路、按钮联锁正反转控制线路的结构，把两个线路组合起来形成的。

双重联锁控制线路的工作原理①、双重联锁：一重是交流接触器常闭触头与另一线圈串联而构成的联锁；另一重是复合按钮常闭触头串联在对方电路当中构成的联锁。

按钮、接触器双重联锁控制线路优缺点优点：它是接触器联锁控制线路与按钮联锁控制线路组合在一起形成的新电路，具备了以上两种电路的优点，操作方便，安全可靠，不会造成相间短路。

缺点：虽然克服了接触器联锁和按钮联锁的缺点，但是这电路自身电路比较复杂，连接线路容易出错，造成电路故障。

安装训练：1、检查元件是否完好齐全；2、根据布置图把元件正确安装在工作板上；3、根据电路图和接线图把各元件连接起来；4、接线完毕后自检线路，排查故障；5、通电试车注意事项：1、主电路中接触器主触头要换向；2、双重联锁触头的连接不要混淆；3、怎么样布线才比较合理；4、接线完毕经检查无误后方可通电试车线路检测§检查主电路：§断开控制电路，检查主电路有无开路或短路现象，可用手动来代替接触器通电进行检查。
