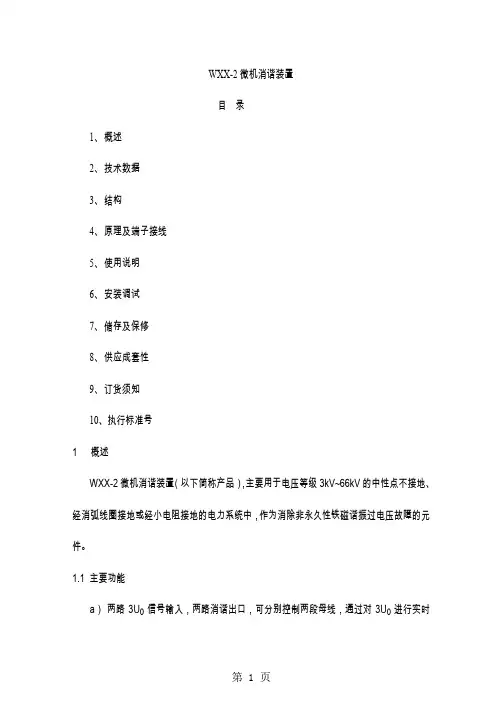

目 录1、 概述2、 技术数据3、 结构4、 原理及端子接线5、 使用说明6、 安装调试7、 储存及保修8、 供应成套性9、 订货须知 10、执行标准号许继电气公司编 制校 核第 1 页共 19 页使用说明书 WXX-2微机消谐装置0XJ 463 273 日期标记 处数 更改文件号签 字日 期 日 期签 字底图总号旧底图总号描 校 描 写 资 料 来 源提出部门审 核 审 定批 准日期 日期 日期 日期 日期标准审查0XJ 463 273第2 页共19 页1 概述WXX-2微机消谐装置（以下简称产品），主要用于电压等级3kV~66kV的中性点不接地、经消弧线圈接地或经小电阻接地的电力系统中，作为消除非永久性铁磁谐振过电压故障的元件。
1.1 主要功能a）两路3U0信号输入，两路消谐出口，可分别控制两段母线，通过对3U0进行实时监控，满足条件时执行相应操作；b）谐振时有相应提示并自动保存事件；c）参数设置简单，可断电保存；d）失电监测功能，产品上电后异常信号触点断开，失电后触点闭合；e）系统自检功能，故障时发异常信号，触点闭合，信号保持；f）可选择消谐方式；描写g ） 可通过开入控制手动消谐或遥信手动消谐；h ） 分频消谐方式下，系统过电压时可由用户通过菜单选择是否进行手动消谐； i ） 遥信、遥测、遥控功能。
1.2 主要特点a ） 本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，数据采集、运算、逻辑判断、控制输出等速度快，精度高，自检及自恢复能力强； b ） 抗干扰性能强，保护硬件设计采用了多种隔离、屏蔽措施，软件设计采用良好的保护算法及其它抗干扰措施，使得保护抗干扰性能大大提高； c ） 硬件、软件设计标准化、模块化，便于现场维护。
d ） 可选择分频消谐方式或综合消谐方式，分频消谐方式下，系统过电压时可由用户选择是否进行手动消谐，防止产品因接地等其他原因误动而导致事故扩大; e ） 产品的人机接口功能强大，符合人机工程设计要求，菜单化设计，全中文液晶显示，操作、调试方便，一般运行人员参考本说明书就能熟练操作； f ） 可保存最近发生的20个事件报告，带动作参数，掉电保持，便于事故分析； g ） 工业级RS-485总线网络，通信规约为MODBUS 通信规约，波特率为9600bps ，组网经济、方便，可直接与微机监控或保护管理机联网通信；h ） 产品通过通讯上传事故信息、实时状态量、实时模拟量、并可进行实时校时、定值调用和修改、遥控消谐等操作。
第 3 页 共 19 页0XJ 463 2732 技术数据 2.1 额定参数2.1.1 额定辅助电压：交流或直流220V 、110V 。
2.1.2 额定交流电压：100V 。
2.1.3 交流电压频率额定值：50Hz 。
2.2 开关量输入信号电平24V ，由产品内部提供。
2.3 动作电压动作电压误差不超过±5%。
2.4 动作时间在所调频率下，动作时间不超过7个周波（三倍频时不大于100ms ）。
2.5 消谐出口a ） 通过驱动并联接在3U 0回路的晶闸管瞬间导通短接3U 0回路；第 4 页 共 19 页 0XJ 463 273b）本产品可分别控制两路消谐出口。
2.6 输出信号2.6.1 异常信号动合触点。
产品上电后触点断开，断电或内部电源失电后触点闭合。
产品自检发现定值异常或硬件故障后，触点闭合，面板异常指示灯亮，信号保持。
2.6.2 动作告警信号动合触点。
系统出现接地故障时面板对应接地指示灯亮，触点不输出；系统过电压或谐振时面板对应告警指示灯亮，告警触点输出。
3U0电压恢复正常后按复归键复归。
2.7 额定功耗额定电压下，交流电压采样回路功耗不大于0.5VA，电源回路功耗不大于5VA（使用交流电源）或5W（使用直流电源）。
2.8触点性能在电压不大于250V，电流不大于2A，功率因数为0.4±0.1的交流回路中，产品输出触点的断开容量为250VA。
在电压不大于250V，电流不大于2A，时间常数为5ms±0.75ms的直流有感负荷电路中，输出触点的断开容量为30W。
输出触点在上述规定的负荷条件下，产品应可靠动作与返回1×104次。
2.9 绝缘性能2.9.1 产品下列部位应进行绝缘性能测试a ） 各导电电路分别与地之间（相同电压等级的电路互联）；b ） 无电气联系的各电路之间（每一独立电路的端子互联）。
2.9.2 绝缘电阻对2.9.1所列部位，额定绝缘电压高于63 V 时，用开路电压为500 V （额定绝缘电压小于或等于63 V 时，开路电压为250V ）的测试仪器测定其绝缘电阻值应不小于100 MΩ。
2.9.3 介质强度对2.9.1所列部位，额定绝缘电压高于63 V 时，应能承受频率为50Hz 的交流检验电压2kV （有效值）,额定绝缘电压小于或等于63 V 时，交流检验电压为500V （有效值）,历时1min 检验，无闪络或击穿现象。
2.9.4 冲击电压对2.9.1所列部位，应能承受标准雷电波的短时冲击电压检验，试验电压的峰值为1 kV （额定绝缘电压≤63 V ）或5 kV （额定绝缘电压>63 V ），允许有不导致绝缘损坏的闪络，如果出现闪络，则应复查绝缘电阻及介质强度，但介质强度检验电压值为规定值的75%。
2.10 机械寿命产品的输出触点不接负荷，应能可靠动作和返回105次。
2.11 电磁兼容描 校描 写 第 5 页共 19 页0XJ 463 2732.11.1 脉冲群干扰产品应能承受GB/T 14598.13－1998规定的频率为1 MHz 及100 kHz 脉冲群干扰试验，第一个半波电压幅值共模为2.5 kV ，差模为1.0 kV 。
2.11.2 静电放电干扰产品应能承受GB/T 14598.14-1998第4章规定的严酷等级为Ⅲ级的静电放电干扰试验。
2.11.3 辐射电磁场骚扰产品应能承受GB/T 14598.9－2002第4章规定的严酷等级的辐射电磁场骚扰试验。
2.11.4 快速瞬变干扰产品应能承受GB/T 14598.10-1996第4章规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
2.11.5 冲击浪涌抗扰度产品应能承受IEC 60255-22-5:2002第4章规定的严酷等级的浪涌抗扰度试验。
2.11.6 传导骚扰抗扰度产品应能承受GB/T 14598.17-2005第4章规定的严酷等级的传导骚扰抗扰度试验。
2.11.7 工频磁场抗扰度产品应能承受GB/T 17626.8-1998第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。
2.11.8 脉冲磁场抗扰度产品应能承受GB/T 17626.9－1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试第 6 页 共 19 页 0XJ 463 273验。
2.11.9 阻尼振荡磁场抗扰度产品应能承受GB/T 17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
2.11.10 工频抗扰度产品应能承受IEC 60255-22-7:2003第4章规定的严酷等级的工频抗扰度试验。
2.11.11 电磁发射试验产品应符合GB/T 14598.16－2002中4.1规定的传导发射限值和4.2规定的辐射发射限值。
2.12 机械性能工作条件：能承受严酷等级为Ⅰ级的振动响应，冲击响应试验。
运输条件：能承受严酷等级为Ⅰ级的振动耐久，冲击耐久和碰撞试验。
2.13 环境条件 a ） 环境温度：长期工作温度：-10℃～+55℃，24h 内平均温度不高于35℃；环境温度极端范围的极限值为-25℃和+70℃，在该极限值下不施加激励量，产品不出现不可逆变化，温度恢复后，产品应能正常工作；b ） 湿度：最湿月的平均最大相对湿度为90％，同时该月的月平均温度为25℃，且表第 7 页 共 19 页 0XJ 463 273面无凝露；最高温度为+40℃时，平均最大相对湿度不超过50％；c）大气压力：80kPa～110kPa；d）工作环境应无爆炸或可燃气体，无导电尘埃及腐蚀性气体，无剧烈振动。
3 结构3.1 结构形式本产品采用铝合金拉伸壳体，体积小、密封性强，适合在开关柜上安装。
产品的安装方式为嵌入式，接线为后接线方式，插件之间的连接采用总线板连接方式。
产品包括交流变换及电源插件、CPU和通信及开出插件、人机对话插件。
3.2 外形尺寸及开孔尺寸外形尺寸及开孔尺寸见图1。
4原理及端子接线4.1 原理简介本产品采用汽车级核心处理芯片，附以必要的逻辑和存储器件，构成精简的最小系统，完成3kV~66kV中性点不接地、经消弧线圈接地或经小电阻接地的小接地电流供电系统消除系统谐振的任务。
3U0电压输入装置后经过精密电压互感器变换，互感器输出分为两部分，其中一部分交流信号被变换为方波用于频率测量，另一部分经AD转换后用于电压测量。
当测量电压及频率均满足消谐条件时，产品告警灯亮，液晶显示谐振故障信息，告警触点输出，同时通过驱动接在3U0两端的晶闸管短接3U0，破坏铁磁谐振条件，消除系统谐振。
若满足接图3 产品端子图（背视）5 使用说明5.1 使用说明应特别指出的是，一次断线接地引起的工频过电压，由于幅值与波形均与基波谐振过电压相近，且持续时间长，故若选择综合消谐方式，产品在3U0大于150V时即判为工频谐振，此时产品出口短接3U0回路有可能扩大事故，导致TV或产品本身烧毁。
为避免此现象的发生，产品应外配熔断器FU（或自动开关），在出现上述情况时，FU熔断而断开端子6、7 485A 、485B ：接485通信总线与主机通信；端子9 I 路手动消谐：与＋24V 之间连接按钮可作为手动消谐按钮；端子10 II 路手动消谐：与＋24V 之间连接按钮可作为手动消谐按钮； 端子11 预留备用开入：可与+24V 之间由触点连接，作为开入信号； 端子12 +24V ：产品内部+24V 输出；端子13、14 3U 01：3U 0信号输入端子，接Ⅰ路3U 0输入电压信号；端子15 K1：I 路3U 0的短路晶闸管A1脚，产品运行时与13号端子3U 01短接； 端子17、18 3U 02：3U 0信号输入端子，接Ⅱ路3U 0输入电压信号；端子19 K2：Ⅱ路3U 0的短路晶闸管A1脚，产品运行时与17号端子3U 02短接；端子21、22 电源：接产品工作电源；端子24 大地：接大地；其余未说明端子为空端子，不接线。
5.3 显示及键盘操作说明5.3.1 键盘说明如图1所示，产品面板上设置9个按键。
“↑”键：光标上移一行 描 写第 11 页 共 19 页0XJ 463 273“↓”键：光标下移一行“←”键：光标左移一行“→”键：光标右移一行“+”键：数值增加“-”键：数值减少“确认”键：菜单执行及数据确认“退出”键：返回上级菜单“复归”键：复归产品触点、指示灯及显示信息5.3.2 运行显示说明产品面板上液晶显示屏下方共有六个信号指示灯，如图1所示，分别为“运行”、“接地Ⅰ”、“告警Ⅰ”、“接地Ⅱ”、“告警Ⅱ”、“异常”。
