YHWX微机消谐装置

YHXHG消弧消谐装置用户手册上海益护电气科技有限公司前言在中性点非有效接地的3～35kV电网中，除雷电过电压外，由单相间歇电弧接地及谐振引起的过电压最为频繁，且有较高的幅值和较长的持续时间，对电气设备的内绝缘造成积累性损伤，在外绝缘薄弱点造成对地击穿或相间闪络,引发短路事故、造成无间隙氧化锌避雷器爆炸等。

目前，限制弧光接地过电压的主要措施仍是将电网中性点经消弧线圈接地。

但消弧线圈并不能限制间歇性电弧接地过电压，甚至因消弧线圈的存在，电弧重燃可能在恢复电压最大时刻才发生，使弧光接地过电压更高。

消弧线圈不能补偿接地电流中的高频分量和有功分量，高频性的间歇电弧接地故障不能消除，在有功分量大于一定值时，故障点接地电弧同样不能自熄。

实际运行经验也证明，在中性点经消弧线圈接地的3～35KV电网中，由弧光接地和谐振引发的事故时有发生。

目录一产品型号说明 (3)二用途及特点 (3)三使用条件 (3)四装置额定参数 (4)五工作原理简介 (4)六 ZK微机主控使用说明 (5)七试验方法、项目及技术要求 (7)八投运 . (7)九使用须知 (8)十简易故障排除 (8)十一储存、安装 (8)十二售后服务 (8)一、产品型号说明二、用途及特点1）装置的用途：XHG消弧消谐柜，是我公司为解决谐振过电压和弧光接地过电压对中性点非有效接地电网的侵害而研制、生产的最新产品。

广泛应用于我国电力、冶金、化工、煤炭、石油等3～35KV电网中。

2）装置的特点：a)能将各类过电压限制到较低的水平，使因过电压引起的绝缘事故大为减少。

b)其消弧和限制过电压的机理与电网电容电流的大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。

c)原来按设计规范要求应安装消弧线圈的系统可以不再安装；而且其限制弧光接地过电压的功能比装设消弧线圈更好、更完善。

d)使这类电网中金属氧化锌避雷器（MOA）发生爆炸的几率大为减少。

e)系统无需再配置专用的消谐装置，而其效果更好。

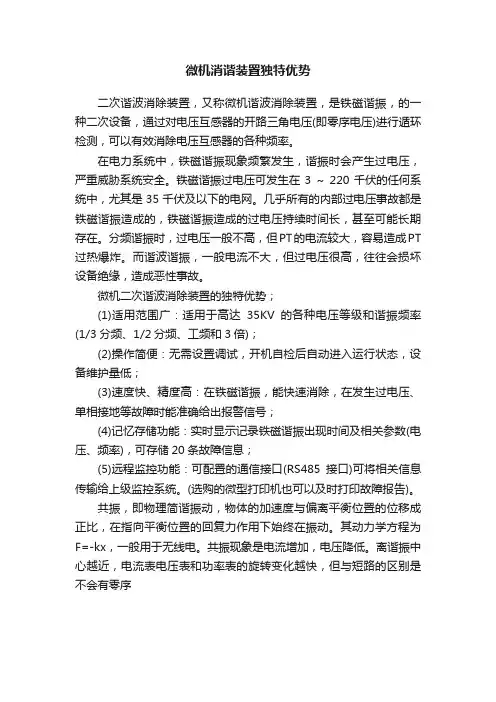

微机消谐装置独特优势
二次谐波消除装置，又称微机谐波消除装置，是铁磁谐振，的一种二次设备，通过对电压互感器的开路三角电压(即零序电压)进行遁环检测，可以有效消除电压互感器的各种频率。

在电力系统中，铁磁谐振现象频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可发生在3 ~ 220千伏的任何系统中，尤其是35千伏及以下的电网。

几乎所有的内部过电压事故都是铁磁谐振造成的，铁磁谐振造成的过电压持续时间长，甚至可能长期存在。

分频谐振时，过电压一般不高，但PT的电流较大，容易造成PT 过热爆炸。

而谐波谐振，一般电流不大，但过电压很高，往往会损坏设备绝缘，造成恶性事故。

微机二次谐波消除装置的独特优势；
(1)适用范围广：适用于高达35KV的各种电压等级和谐振频率(1/3分频、1/2分频、工频和3倍)；
(2)操作简便：无需设置调试，开机自检后自动进入运行状态，设备维护量低；
(3)速度快、精度高：在铁磁谐振，能快速消除，在发生过电压、单相接地等故障时能准确给出报警信号；
(4)记忆存储功能：实时显示记录铁磁谐振出现时间及相关参数(电压、频率)，可存储20条故障信息；
(5)远程监控功能：可配置的通信接口(RS485接口)可将相关信息传输给上级监控系统。

(选购的微型打印机也可以及时打印故障报告)。

共振，即物理简谐振动，物体的加速度与偏离平衡位置的位移成正比，在指向平衡位置的回复力作用下始终在振动。

其动力学方程为F=-kx，一般用于无线电。

共振现象是电流增加，电压降低。

离谐振中心越近，电流表电压表和功率表的旋转变化越快，但与短路的区别是不会有零序。

WNX Ⅲ系列微电脑多功能消谐装置使用说明书目录 WNX Ⅲ系列微电脑多功能消谐装置功能简明表‥‥‥‥‥‥‥‥1WNXⅢ/A、WNXⅢ/B使用说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2主要技术特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2结构与工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2安装前检查提示‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3安装开孔与接线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3WNXⅢ/C、WNXⅢ/D使用说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4主要技术特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4结构与工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5安装前检查提示‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5安装开孔与接线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6时钟操作和显示纪录‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6通讯参数的设置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7WNX Ⅲ系列微电脑多功能消谐装置功能简明表WNXⅢ/A、WNXⅢ/B使用说明书主要技术特点1. 用途：WNX Ⅲ-10/A、10/B型用于3～10KV，WNX Ⅲ-60/A、60/B型用于35～66KV电网。

2. 功能：能自动消除电网中的1/10次分频、1/7次分频、1/5次分频、1/3次分频、1/2次分频、基频和3次高频谐振的功能；接地时有指示灯显示。

WNX Ⅲ-10B、60B型还设有接地，谐振、故障报警功能。

3. 远动报警型号：WNX Ⅲ-10/B、60/B型，有三对常开接点可接至中央信号指示灯或电铃。

4. 设有双重动作指示：用灯光表示谐振类别，计数器累计消谐总次数。

5. 动作频率范围（Hz）：1/10次分频：4.5～5.5；1/7次分频：6.5～8；1/5：9～11；1/3次分频：15～18； 1/2次分频：23～27；基频：48～52；3次高频：145～162（以上动作频率范围系根据清华大学动模试验小组的建议而确定）。

WNX Ⅲ系列微电脑多功能消谐装置使用说明书目录 WNX Ⅲ系列微电脑多功能消谐装置功能简明表‥‥‥‥‥‥‥‥1WNXⅢ/A、WNXⅢ/B使用说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2主要技术特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2结构与工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2安装前检查提示‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3安装开孔与接线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3WNXⅢ/C、WNXⅢ/D使用说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4主要技术特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4结构与工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5安装前检查提示‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5安装开孔与接线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6时钟操作和显示纪录‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6通讯参数的设置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7WNX Ⅲ系列微电脑多功能消谐装置功能简明表WNXⅢ/A、WNXⅢ/B使用说明书主要技术特点1. 用途：WNX Ⅲ-10/A、10/B型用于3～10KV，WNX Ⅲ-60/A、60/B型用于35～66KV电网。

2. 功能：能自动消除电网中的1/10次分频、1/7次分频、1/5次分频、1/3次分频、1/2次分频、基频和3次高频谐振的功能；接地时有指示灯显示。

WNX Ⅲ-10B、60B型还设有接地，谐振、故障报警功能。

3. 远动报警型号：WNX Ⅲ-10/B、60/B型，有三对常开接点可接至中央信号指示灯或电铃。

4. 设有双重动作指示：用灯光表示谐振类别，计数器累计消谐总次数。

5. 动作频率范围（Hz）：1/10次分频：4.5～5.5；1/7次分频：6.5～8；1/5：9～11；1/3次分频：15～18； 1/2次分频：23～27；基频：48～52；3次高频：145～162（以上动作频率范围系根据清华大学动模试验小组的建议而确定）。

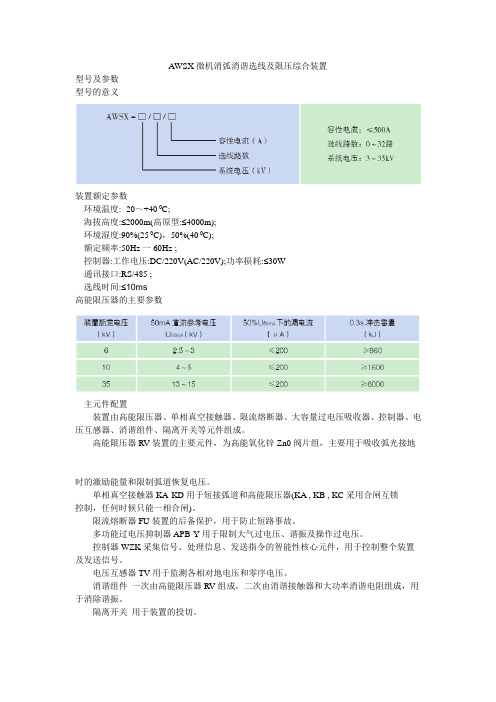

AWSX微机消弧消谐选线及限压综合装置型号及参数型号的意义装置额定参数环境温度:- 20～+40 0C;海拔高度:≤2000m(高原型:≤4000m);环境湿度:90%(25 0C)，50%(40 0C);额定频率:50Hz一60Hz ;控制器:工作电压:DC/220V(AC/220V);功率损耗:≤30W通讯接口:RS/485 ;选线时间:≤10ms高能限压器的主要参数主元件配置装置由高能限压器、单相真空接触器、限流熔断器、大容量过电压吸收器、控制器、电压互感器、消谐组件、隔离开关等元件组成。

高能限压器RV装置的主要元件，为高能氧化锌Zn0阀片组，主要用于吸收弧光接地时的激励能量和限制弧道恢复电压。

单相真空接触器KA-KD用于短接弧道和高能限压器(KA , KB , KC采用合闸互锁控制，任何时候只能一相合闸)。

限流熔断器FU装置的后备保护，用于防止短路事故。

多功能过电压抑制器APB-Y用于限制大气过电压、谐振及操作过电压。

控制器WZK采集信号、处理信息、发送指令的智能性核心元件，用于控制整个装置及发送信号。

电压互感器TV用于监测各相对地电压和零序电压。

消谐组件一次由高能限压器RV组成，二次由消谐接触器和大功率消谐电阻组成，用于消除谐振。

隔离开关用于装置的投切。

工作原理消弧原理装置投运后，控制器实时检测着TV的电压。

当线路出现弧光接地时，各相电压和零序电压会不同程度地大幅升高，控制器迅速判别并延时20毫秒指令故障相的真空接触器合闸。

如20毫秒内电压恢复正常，说明电压升高是瞬间弧光闪络所致，装置不动作，以避免不必要的电压波动。

如20毫秒电压不恢复正常，装置动作，将高能限压器投人。

高能限压器设计的能容为线路总电容电流的300%，能很快吸收接地电弧的激励能量，减少系统震荡。

限压器设计的开通电压为相电压的50%，能有效限制弧道的恢复电压，使电弧电流过零熄灭后不易重燃。

此时故障相近似于金属接地(经低阻接地)，控制器检测后，指令和限压器并联的真空接触器KD合闸，将限压器短接，故障相变为金属接地，电压为零，弧光彻底熄灭。

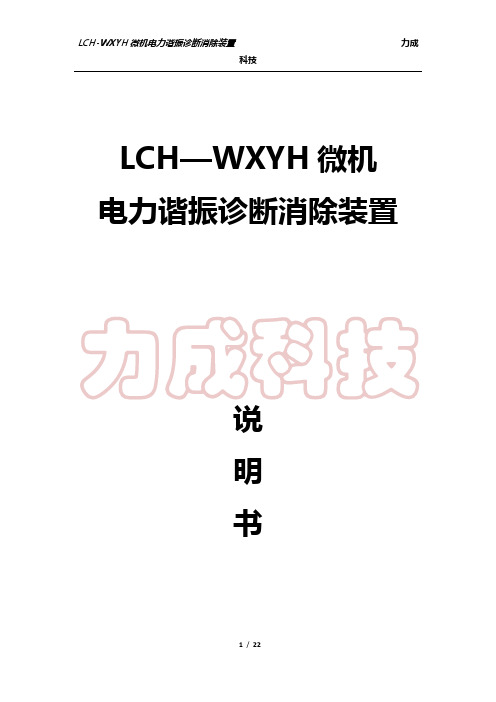

LCH—WXYH微机电力谐振诊断消除装置说明书北京国电力成科技有限公司BEIJING GUODIANLICHENG TRCHNOLOGYCO。

，LTD目录一、产品概述 (3)二、型号说明 (4)三、装置工作环境 (4)四、装置特点 (5)五、装置技术参数 (5)六、装置工作原理 (6)七、装置操作说明 (7)7.1装置前面板及外形图 (7)7.2指示灯及液晶背景光 (8)7.3按键 (9)7。

4菜单 (9)八、安装说明 (13)8.1现场安装示意图及开孔尺寸图 (13)8。

2接线端子布置图及说明 (14)九、故障诊断和出错处理 (16)十、运输及储存 (17)十一、随机文件 (17)十二、质量保证及服务 (17)十三、定货须知 (18)十四、通讯规约 (18)一、产品概述LCH-WXYH型微机电力谐振诊断消除装置是针对电力系统由于铁磁谐振而时常发生的电压互感（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。

它以高性能16位单片机MSP430为运算、判断和控制核心，经大功率、无触点消谐元件出口，以液晶显示器（LCD)、信号指示灯、触摸按键为人机界面,配以智能化的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断、消谐、记录装置。

与同类装置相比,具有集成度高、抗干扰能力强、体积小巧、重量轻、动作精度高等特点.该装置可以检测PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的谐振电压分量，可以区分过电压、铁磁谐振、单相接地、通讯功能（选配），并配置报警接口.装置经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，该装置性能优越，使用安全可靠。

二、型号说明➢户内使用，并且室内通风良好；➢海拔高度≤2km；➢环境温度：－10℃～50℃；➢相对湿度≤90％;➢大气压力80～110Kpa；➢周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等.四、装置特点1.装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术,集成度高，抗干扰能力强，运行速度快;2.采用液晶显示，全汉化操作提示、直观、明了、操作方便;3.可消除分频，基频,高频铁磁谐振，可以区分过电压、铁磁谐振、单相接地；4.可存储18次故障信息，并可追忆，进行显示。

微机消谐装置
微机消谐装置全称微机电力谐振诊断消除装置是放在放在PT的二次侧消除铁磁谐振的仪器所以叫做微机消谐装置，
微机消谐装置具有分析记录上传的优势同时利用高性能单片机作为检测控制的核心元素具有速度快性能稳定抗干扰能力强的优势，微机消谐装置的电源在AC/DC220V运行环境温度：-20℃～+60℃；环境湿度：最大湿度90%,表面无凝露可消谐振：17Hz（1/3分频）,25Hz （1/2分频）,50Hz（工频）,150（3倍频）
我们的微机消谐装置畅销全国质量保障多年来专注微机消谐装置，微机消谐装置采用当前先进的工业级Intel MCS-80C196作为中央处理器，运算速度快、工作状态稳定、抗干扰性能强我们的微机消谐装置可用于系统接地及系统过电压，实时显示各分频电压值，适用于中低压系统，选配（RS485通讯功能），实时显示各分频电压值，适用于中低压系统，可带1～4段母线，选配（RS485通讯功能）。

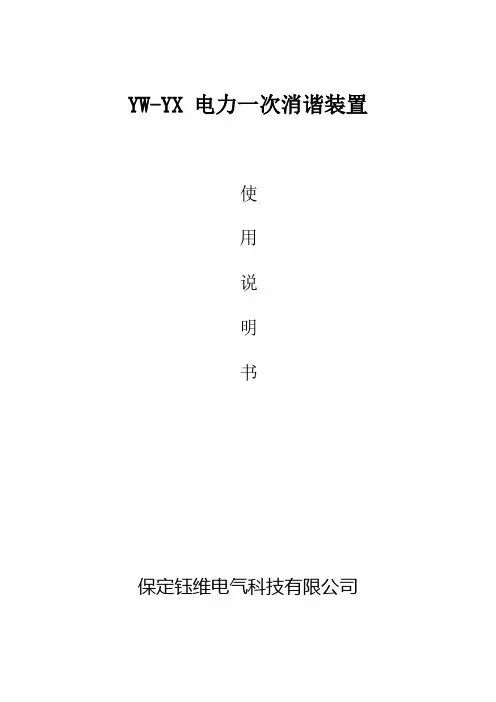

YW-YX 电力一次消谐装置使用说明书保定钰维电气科技有限公司目录1 概述 (1)2 主要特点 (1)3 技术参数 (1)4 选型指南 (2)5 外形尺寸 (3)6 安装说明 (3)7 参数测量 (5)8 注意事项 (5)9 随机文件 (5)10 运输及贮存 (5)11 质量保证及服务 (6)1 概述6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；b.电网中的弧光接地使PT频频烧毁。

使用YW-YX型电力一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT 绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。

电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。

出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。

YW-YX型电力一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。

该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。

如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。

单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。

试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。

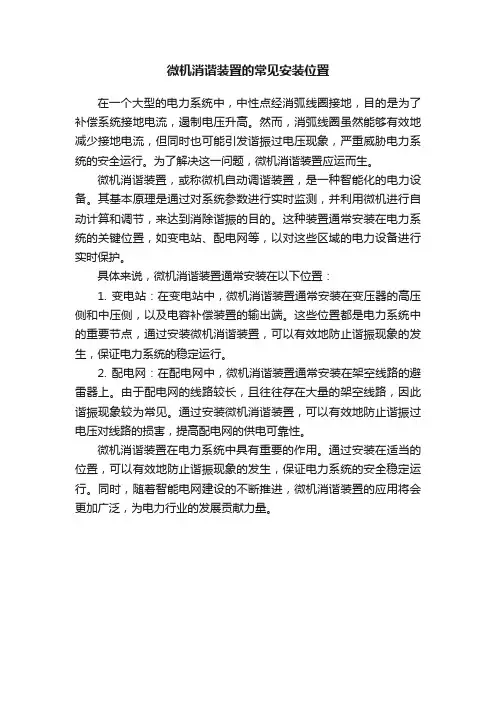

微机消谐装置的常见安装位置
在一个大型的电力系统中，中性点经消弧线圈接地，目的是为了补偿系统接地电流，遏制电压升高。

然而，消弧线圈虽然能够有效地减少接地电流，但同时也可能引发谐振过电压现象，严重威胁电力系统的安全运行。

为了解决这一问题，微机消谐装置应运而生。

微机消谐装置，或称微机自动调谐装置，是一种智能化的电力设备。

其基本原理是通过对系统参数进行实时监测，并利用微机进行自动计算和调节，来达到消除谐振的目的。

这种装置通常安装在电力系统的关键位置，如变电站、配电网等，以对这些区域的电力设备进行实时保护。

具体来说，微机消谐装置通常安装在以下位置：
1. 变电站：在变电站中，微机消谐装置通常安装在变压器的高压侧和中压侧，以及电容补偿装置的输出端。

这些位置都是电力系统中的重要节点，通过安装微机消谐装置，可以有效地防止谐振现象的发生，保证电力系统的稳定运行。

2. 配电网：在配电网中，微机消谐装置通常安装在架空线路的避雷器上。

由于配电网的线路较长，且往往存在大量的架空线路，因此谐振现象较为常见。

通过安装微机消谐装置，可以有效地防止谐振过电压对线路的损害，提高配电网的供电可靠性。

微机消谐装置在电力系统中具有重要的作用。

通过安装在适当的位置，可以有效地防止谐振现象的发生，保证电力系统的安全稳定运行。

同时，随着智能电网建设的不断推进，微机消谐装置的应用将会更加广泛，为电力行业的发展贡献力量。

KN-WTX型微机型消谐装置一、装置概述KN-WTX微机消谐装置适用于0.38kV～66kV中性点不接地的电力系统，采用高性能16位微处理器作为检测、控制的核心元件,不但可以迅速消除铁磁谐振，还可以对过电压、单相接地作出指示，大屏幕汉字液晶显示，性能稳定、抗干扰能力强。

二、产品特点◎适用于0.38kV～66kV中性点不接地的电力系统◎无需整定和调试，开机后自动进入运行状态，维护量小◎自动显示、记录铁磁谐振发生时间及相关参数（谐振频率、幅值），且故障信息存储掉电不丢失◎自动区分铁磁谐振、过电压、单相接地故障，可报警继电器接点输出◎适用于各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）◎具有保护功能，当装置的消谐系统出现故障时，迅速将PT开口三角断开以保护系统，同时前面板有报警指示◎可加语音报警功能方便用户使用◎采用大屏幕汉字液晶，显示直观，清晰，使用方便三、技术指标◎工作电源：AC110～250V，50～60Hz或DC110～250V，功耗小于15W◎环境温度：-20～+50℃；环境湿度：不大于90%RH◎可带1～4段母线◎型号说明50Hz（工频）　150Hz（3倍频）◎可存储20重故障信息供追忆和显示，而且掉电不丢失◎远动输出：分并行和串行通讯（RS232、RS422、RS485）方式◎外报警：以接点闭合方式输出或语言报警输出四、装置的工作原理本装置采用16位单片机作为核心元件，对PT开口三角电压（即零序电压）进行循环检测。

当系统出现故障时，装置开始对开口三角电压进行数据采集。

经过分析、计算，判断出当前的故障状态。

如果出现某种频率的铁磁谐振，CPU立即发出指令使可控硅导通，让铁磁谐振在强大的阻尼下迅速消失。

铁磁谐振消除后，CPU作相应记录、存贮，并自动报警、显示有关谐振信息，包括发生时间、频率、幅值等，可控硅恢复到阻断状态。

如果是过电压或单相接地,装置会自动区分显示和报警，并记录、存贮有关故障信息。

微机消谐装置的功能特点介绍1. 简介微机消谐装置是一种能够消除电网谐波的设备，是电力系统中非常重要的一环。

消谐装置能够降低谐波的影响，提高电网的质量，保证电力设备的正常运转。

在现代经济生活中，越来越多的电力设备需要消谐装置的帮助，因此，微机消谐装置的研究和开发变得越来越重要。

2. 功能特点微机消谐装置的功能特点主要包括以下几个方面：2.1 消除谐波微机消谐装置是一种专业的电力设备，可以有效消除电网中的谐波，特别是非线性负载引起的谐波。

谐波会对电网造成不利影响，甚至造成设备损坏、故障停机等问题，因此消谐装置的作用十分重要。

2.2 实时监测微机消谐装置具有实时监测的功能，能够对电网中的谐波进行实时监测和识别。

当谐波出现时，消谐装置会自动启动，对谐波进行消除。

2.3 自动调节微机消谐装置具有自动调节的功能，能够根据电网的实时状态对装置进行自动调节，保证电网的安全稳定运行。

同时，消谐装置能够根据电网的不同负载变化进行自适应调节，在不同负载下的消谐效果稳定可靠。

2.4 数据记录微机消谐装置还具有数据记录的功能，能够对消谐效果进行记录和分析，帮助用户了解电网运行状态，预测未来故障，并对电网进行优化管理。

3. 应用领域微机消谐装置的应用领域非常广泛，主要包括以下几个方面：3.1 工业领域在工业领域，大量的非线性负载设备需要消谐装置的帮助，消除谐波对电网的影响，保证设备的正常运行。

包括数控机床、电焊机、电动机、UPS备电系统等。

3.2 电力领域在电力领域，微机消谐装置主要应用于变电站、发电厂等电力设备，消除由于变压器、电感器等器件引起的谐波，保证电网的正常运行。

3.3 医疗领域在医疗领域，一些医疗设备需要消谐装置的帮助，确保设备的正常运行，保障病人的安全。

4. 结论微机消谐装置是一种能够消除电网谐波、保证电力设备正常运行的专业设备。

消谐装置具有实时监测、自动调节、数据记录等功能特点，可以广泛应用于工业、电力、医疗等领域。

微机消谐装置产品概述：微机消谐装置是针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器(LCD)、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号;如是谐振故障，可迅速启动消谐器件进行消谐; 并配有通信接口把故障信息传送至有关部门，实现远动控制。

1 、技术参数1.1 环境要求户内使用，通风应良好。

环境温度：-10℃～+55℃相对湿度：小于90%，表面无凝露。

大气压力：80 ～110Kpa 。

海拔高度：< 2000m 。

周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

1.2 技术参数工作电源：AC/DC220V如有特殊要求请在订货时说明），功耗≤20W。

报警节点容量：AC250V丆5A丟DC30V丆5A。

通信接口：RS232/485乮任选其一，请在订货时说明），波特率1200～9600bps。

通信规约：内置三种通信规约CM90、CDT、MODBUS。

1.2选型指南设计序号：1—小机箱，该系列无打印功能。

2—普通机箱，该系列可选配打印功能。

监测母线数：最多四段。

1—一段，2—两段，3—三段，4—四段。

通信接口：T—RS232丆F—RS485。

如不加此后缀表示不带通信功能。

打印功能：D—有打印功能，不加此后缀表示不具有打印功能。

微机消谐装置的常见故障
微机消谐装置是一种常用于电力系统中的保护装置，但在使用过程中可能会出现各种故障。

常见的微机消谐装置故障包括：
1. 通信故障：由于通信线路故障或者网络故障，导致微机消谐装置无法正常通信，从而影响保护功能。

2. 供电故障：由于供电故障或者电源接触不良，导致微机消谐装置无法正常工作，从而影响保护功能。

3. 软件故障：由于软件编程错误或者病毒攻击，导致微机消谐装置出现异常，从而影响保护功能。

4. 硬件故障：由于硬件部件故障或者老化，导致微机消谐装置无法正常工作，从而影响保护功能。

以上是微机消谐装置常见的故障原因，为了保证微机消谐装置的正常运行，需要定期对其进行维护和检修，及时发现并排除故障。

同时，在使用过程中需要注意保护装置的接线及通信线路的稳定性，避免因外界因素影响导致故障的发生。

- 1 -。

消谐装置工作原理
消谐装置工作原理:
微机消谐装置采用高性能的单片微机作为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。

正常工作情况下，该电压小于30V，装置内的大功率消谐元件（固态继电器）处于阻断状态，对系统运行不产生影响。

当PT开口电压大于30V时，系统出现故障。

消谐装置开始对此信号进行数据采集，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，然后对检测到的数据进行分析、计算，得出故障类型。

如果当前是铁磁谐振，系统立即启动消谐电路，使固态继电器导通，让铁磁谐振在阻尼作用下迅速消失。

此时，CPU系统进行记录、存贮，并自动报警、显示谐振信息（时间、频率、电压值）。

如果电路是过电压或单相接地故障，微机系统检测后，分别给出显示和报警，并记录、存贮有关故障信息.CPU系统处理完最后，返回起始状态，并继续检测电路中的状态。

微机消谐装置工作原理
微机消谐装置是一种专门用于消除电网谐波干扰的控制器，具有无功补偿和电网过电
压保护功能。

它主要由变压器、智能控制器、滤波电容、稳压器等组成，主要作用是将电
力系统中的谐波电流通过电容滤波器，将正负谐波分离出来，然后对正负谐波进行补偿，
在不影响电网质量的前提下保证负载端的安全运行，同时通过闭环控制回路实现快速动态
稳定，并能实现对谐波电流和电网电压的实时监测和反馈，从而保证系统运行的稳定和可
靠性。

微机消谐装置采用的控制算法是基于P-Q控制策略，并与智能控制器相结合。

当电网
中存在谐波干扰时，智能控制器分析电网电压和电流波形，计算出相应的功率因数修正量
和无功功率需求值，并发送给谐波发生器进行逆谐波电流注入，以达到谐波抑制的目的。

在实际运行中，微机消谐装置的工作流程如下：
1. 微机消谐装置监测电网电流和电压的波形，实时计算电力系统中的谐波等级以及
消谐所需的无功功率修正量。

2. 控制器发送命令给谐波发生器，使其产生与电网谐波相反的注入电流，从而实现
谐波的消除。

3. 调节滤波电容器的电容值以及补储电容器的电容值，以使电力系统在负载变化时
保持无功功率平衡，并且保持电压在安全范围内。

4. 当电网出现异常情况（如电流过大、电压异常等）时，微机消谐装置将立即停止工作，并发送警报信息给操作人员，以防止设备损坏或安全事故发生。

总之，微机消谐装置具有高精度、快速响应、稳定性好等优点，能够有效地消除电网
谐波干扰，提高电力系统的稳定性和可靠性。

在现代化工业生产中，其应用范围逐渐扩大，可广泛应用于电力、石油、化工、钢铁、船舶、机床等领域。

目录一．概述1二功能介绍2三.工作原理图3四.用户安装调试说明（1） HY-XX2000A数字消谐装置前面板各按键及指示灯功能 5 （2）通电前检查 6 （3）通电检查 6 （4）菜单内容 7（5）具体操作方法 11五.主要通信规约0#通讯规约 13 1#通讯规约 15 2#通讯规约 16 3#通讯规约 17 8#通讯规约 18 18#通讯规约 19附录一.工作定值及通讯20附录二.装置的机箱尺寸图 21 附录三.装置的端子图 22一．概述我国3～66kV供电系统属小电流接地系统。

为了监视母线电压，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接地。

当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗Xc处于匹配区时，便产生了谐振。

电力系统中发生铁磁谐振，产生谐振过电压，将严重危害电气设备绝缘及系统安全运行。

电力系统中铁磁谐振的消除，一直是在PT开口三角形处并接一电阻或灯泡来吸收谐振能量和躲过谐振点，这种方法虽能消除部分谐振，但多数情况下不能成功。

本装置采用在PT开口三角形输出端并接一双向可控硅，同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析，经过计算后向可控硅发出指令。

当系统发生铁磁谐振时，PT开口三角形出现伴有不同频率成分的零序电压，装置根据不同频率，不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振，若为接地，则由信号继电器发出接地信号。

仅当电网中发生铁磁谐振时，可控硅才会导通，三角绕组被短接，铁磁谐振在强烈的阻尼作用下迅速消失，当谐振消失后，可控硅恢复到阻断状态。

该装置适用于3～66kV供电系统，自动消除系统铁磁谐振。

对于一次消谐的系统，二次配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

二功能介绍●装置的特点：1．适用于6-35KV小接地系统。

2．装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快（平均每条指令执行时间100ns左右）；同时配备专用计算机控制软件，可通过便携式电脑与装置通信口连接，对装置进行就地修改操作。

保定龙宇电力科技有限公司ＬＹ－ＷＸ系列微机型谐振消除装置使用说明书 保定龙宇电力科技有限公司。

～１概述２功能及特点３技术参数环境要求在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可以在～千伏的任何系统中发生，特别是在千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。

铁磁谐振引起的过电压持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是的电流大，易使过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

系列电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振，准确率高。

同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站适用于配电网各种电压等级。

最多可监测四段母线。

迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。

能区分外部过电压、铁磁谐振和单相接地。

采用大功率、无触点消谐元件，消谐迅速、可靠。

提供一组无源报警节点。

故障发生时，能显示故障报告（类型、时间、电压值和频率）。

选配的微型打印机可以及时打印故障报告。

可配置通信接口将相关信息传给上级监控系统。

保存十条最近发生的故障信息，失电后数据不丢失。

硬件看门狗电路防止死机现象发生。

具有完善的自检功能。

人机接口操作简单方便，全中文菜单，显示信息丰富直观。

户内使用，通风应良好。

环境温度：℃℃相对湿度：小于，表面无凝露。

大气压力：～。

海拔高度：322035PT PT LY-WX -10+5590%80110Kpa <2000m ØØØØØØØØØØØØØØØØØØ３．１。

周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
