WXZ196微机消谐装置

TY–XXQ196系列微机消谐装置说明书保定泰源电气有限公司目录一、概述 (3)二、用途及范围 (3)三、应用环境 (3)四、型号说明 (3)五、装置特点 (3)六、装置技术指标 (4)七、装置工作原理 (4)八、装置操作说明 (4)九、外形及安装尺寸、端子说明及端子图 (14)十、通讯规约——MODBUS (15)十一、通讯规约——DISA (16)一、概述TY-XXQ196系列微机电力谐振诊断消除装置，针对电力系统由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，研制生产的一种新型智能消谐装置。

以高性能DSP芯片为核心，经大功率、无触点消谐元件出口，已液晶显示器（LCD）、信号指示灯，触摸按键为人机界面，配以智能化软件，组成了技术和原理先进，使用简单方便的智能谐振诊断、消除、记录装置。

与同类装置相比，具有集成度高、抗干扰能力强、体积小、重量轻、动作迅速等特点。

该装置实时显示系统时钟，通过按键操作可实时显示1-4段母线PT开口三角总电压及主振频率。

可区分过电压、谐振。

经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，改装置性能优越，使用安全可靠。

二、用途及范围适用于电压等级为380V、3KV、6KV、10KV、35KV及66KV中性点不接地或经消弧线圈接地的小电流供电系统。

当系统发生铁磁谐振或3Uo越限故障时，对铁磁谐振故障进行消除和记录，对3Uo 越限故障进行监测并记录。

注意：本装置只能消除由于外在原因诱发的非永久性铁磁谐振故障，对持续存在的外因引起的其它PT过电压不能消除。

例如：PT高压侧熔断器单相熔断等状况。

三、应用环境1、环境温度：-10℃～50℃（宽温型：-20℃～70℃）。

2、大气压力：80～110KPa。

3、空气相对湿度：90％（25℃）、50％（40℃）4、使用地点及空气中不得含有爆炸危险、腐蚀性和破坏绝缘的介质或气体。

5、安装地点必须具有防风、防雨、防沙、防尘等设施。

微机消谐器使用说明书Baoding Enuoer Electric Equipment Co., Ltd 保定市伊诺尔电气设备有限公司微机消谐器一、概述ENR-WXZ196系列微机消谐器是我公司针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该微机消谐器可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。

二、工作原理该微机消谐器采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。

当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。

如果是过电压或接地，装置给出相应的报警信号。

对于各种故障，本微机消谐器可以分别给出报警信号和显示、打印，并自动记录、存贮有关故障信息，并上报给上位机。

三、型号说明ENR-WXZ196 - І、П、Ш、Ⅳ类型微机消谐型号保定市伊诺尔电气设备有限公司四、技术参数1、工作电源：DC/AC220V；2、电压等级：1个；3、母线段数：1-4段；订货时说明；4、可消除谐振频率：17Hz（3分频）、25Hz（2分频）、50Hz（工频）、150Hz（3倍频）及以上频率的铁磁谐振。

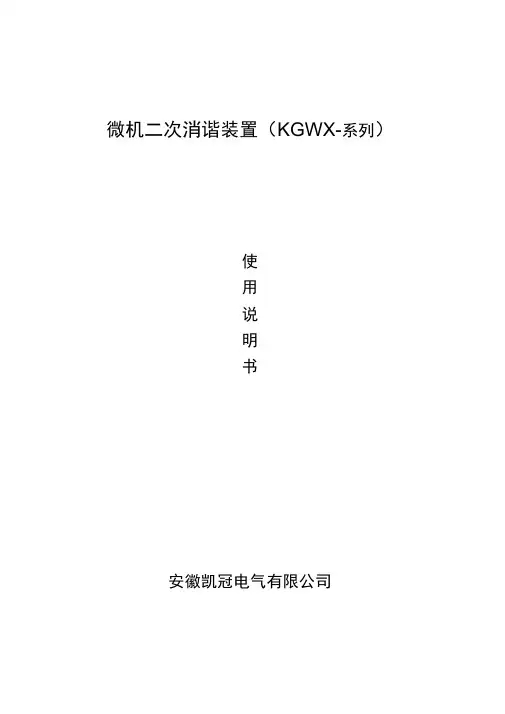

微机二次消谐装置（KGWX-系列）使用说明书安徽凯冠电气有限公司一、产品概述 (1)1概述 (1)2功能及特点 (2)3工作原理 (3)二、操作说明 (5)三、使用环境 (10)四、装置端子接线图 (11)五、安装尺寸 (13)六、通讯规约 (14)一、产品概述1. 概述KGXX-微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT电压的采集对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、PT断线和谐振故障。

如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。

本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的谐振问题，并能记录发生的故障以及故障发生的时间。

本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

2. 功能及特点模块化设计，结构紧凑，技术先进，高速DSP 核处理器使运算实时性和动作准确性得以保证；实时监控系统状态，对出现的异常运行状态（接地故障、PT断线和电网谐振）做出准确判断，并作出及时动作；工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；故障追忆功能，显示最近20次历史故障记录；具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；双硬件看门狗电路确保软件运行的可靠性；中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3. 工作原理微机消谐装置控制器是基于PT提供的电压信号而设计的产品。

装置总体结构如下图所示：主要由微处理器板、按键显示板、信号输出板和电源板构成。

三相电压幵□电压二、操作说明设备在到达现场后，先进行控制器试验，电源要求为直流220V± 10%在送电前需检测电源的极性是否正确。

1.通电开机后液晶屏显示：微机消谐装置2 •—次停运时，2秒后显示界面:当装置上电后，将显示“运行"和当前时间。

ISO9001国际质量认证企业ENR-WXZ196系列微机消谐装置使用说明书Baoding Enuoer Electric Equipment Co., Ltd保定市伊诺尔电气设备有限公司目录一、装置概述 (1)二、工作原理 (1)三、型号说明 (1)四、技术参数 (1)五、使用条件 (2)六、装置特点 (2)七、选型须知 (2)八、操作说明 (3)九、模拟实验 (5)十、附图 (1)十一、通讯规约 (3)十二、定货须知 (4)ENR-WXZ196系列微机消谐装置一、装置概述WXZ196系列智能消谐装置是我公司针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。

二、工作原理本装置采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。

当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。

如果是过电压或接地，装置给出相应的报警信号。

微机消谐说明书一、装置概述HH-KX196HZ系列微机消谐装置是我公司针对电力系统及用户由于铁磁谐振引发的电压互感器【PT】烧毁甚至爆炸的恶性事故研发的第三代新型高智能消谐装置。

采用32位ARM芯片作为检测、控制的核心元件，与传统消谐装置相比，运算速度快、性能稳定、抗干扰能力强。

不但可以消除铁磁谐振，还可实时监测谐振过电压，单相接地，工业标准的RS-485通讯接口和MODBUS通讯协议，使得组网轻松便捷，是SCADA系统集成的理想选择。

二、装置的特点和主要技术指标1、运算速度快、性能稳定、抗干扰能力强。

2、采用128(W)×64(H)点阵液晶显示器LCD，全中文化界面，具有各种操作、控制、数据输入、报警信息画面。

3、开机即显示1段母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。

通过菜单操作可以方便地查看其它测量值。

4、装置可准确判断单相接地、铁磁谐振、谐振过电压等异常，并对铁磁谐振迅速消除。

5、装置对单相接地，谐振，谐振过电压，均分别给出报警信息。

以方便客户更轻松及时准确的了解报警信息。

同时装置还具备失电报警功能。

6、装置有21次故障信息记忆，掉电不丢失7、装置配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的所有测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态（祥见通讯部分）。

三、使用条件1、户内使用:要求通风良好。

2、环境温度: -10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。

3、适用范围：220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。

4、工作电源：AC100V～250V，频率50～60Hz或DC100V～250V，功耗小于15W。

PT二次消谐装置说明书一、概述在电力系统中，由于电压互感器的非线性电感与线路对地电容的匹配而引起铁磁谐振过电压，直接威胁电力系统的安全运行，严重时会引起电压互感器（PT）的爆炸，造成事故。

传统的解决办法是在电压互感器开口三角两端并接一个电阻，从理论上讲对频率越低的铁磁谐振阻值应取得越小，但太小的电阻并在PT开口三角上会影响其正常运行，严重时会造成PT烧毁。

另外因为铁磁谐振的频率往往不是单一的，所以这种方法就难于消除所有频率的谐振。

针对上述情况，国内一些厂家先后研制了一些分频消谐装置。

这些装置的原理均是采用模拟选频的原理，功能单一，只对单一频率的谐振有效。

由于电网中谐振往往是多种频率同时存在，所以其适应性较差，模拟电路实现的选频与微机选频相比其选频效果也差，有时电网的过渡过程等也会造成误动。

PWX-50系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

二、装置用途：PWX-50 系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

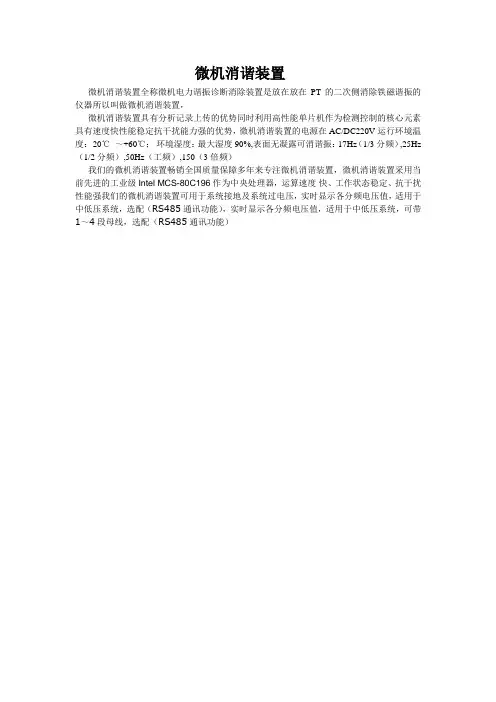

微机消谐装置
微机消谐装置全称微机电力谐振诊断消除装置是放在放在PT的二次侧消除铁磁谐振的仪器所以叫做微机消谐装置，
微机消谐装置具有分析记录上传的优势同时利用高性能单片机作为检测控制的核心元素具有速度快性能稳定抗干扰能力强的优势，微机消谐装置的电源在AC/DC220V运行环境温度：-20℃～+60℃；环境湿度：最大湿度90%,表面无凝露可消谐振：17Hz（1/3分频）,25Hz （1/2分频）,50Hz（工频）,150（3倍频）
我们的微机消谐装置畅销全国质量保障多年来专注微机消谐装置，微机消谐装置采用当前先进的工业级Intel MCS-80C196作为中央处理器，运算速度快、工作状态稳定、抗干扰性能强我们的微机消谐装置可用于系统接地及系统过电压，实时显示各分频电压值，适用于中低压系统，选配（RS485通讯功能），实时显示各分频电压值，适用于中低压系统，可带1～4段母线，选配（RS485通讯功能）。

微机消谐装置说明书一、装置概述系列微机消谐装置，是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器()烧毁甚至爆炸的恶性事故，研制开发的一种智能消谐装置。

本装置利用80C单片机作为检测、控制的核心元件。

具有运算速度快，性能稳定，抗干扰能力强等优点。

不但可以消除铁磁谐振，还可以对过电压，单相接地作出指示。

二、型号说明三、技术指示．工作电源：～，～或～，功耗小于；．环境温度：～℃；．环境湿度：不大于；．可消除谐振频率：（分频），（分频），（工频），（倍频）。

四、装置特点.适用于各种电压等级，各种谐振频率（分频、分频、工频、倍频）适用范围广泛；. 无需整定和调试，开机后自动进入运行状态，维护量小；. 可区分铁磁谐振，过电压，单相接地；. 自动显示，记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；. 可存储重故障信息供追忆和显示；.可配置通信接口（或）；.以接点闭合方式输出或语音报警输出。

五、装置的工作原理本装置采用80C单片微机作为核心元件，对开口三角电压（即零序电压）进行遁环检测。

正常工作情况下，该电压小于，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。

当开口三角电压大于时，说明系统出现故障。

装置开始对开口三角电压进行数据采集。

通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。

如果出现某种频率的铁磁谐振，立即启动消谐电路（使可控硅导通）让铁磁谐振在强大的阻尼下迅速消失。

铁磁谐振消除后，作相应记录、存贮，并自动报警、显示有关谐振信息（包括发生时间、频率、幅值等）。

如果是过电压或单相接地，作出诊断后，装置分别给出显示和报警，并自动记录、存贮有关故障信息。

最后，返回初始状态，并继续检测开口三角电压。

六、装置软件构成本装置采用80C汇编语言编制软件，软件主要由监控程序、浮点运算库、诊断软件、消谐、记录等部分构成。

由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务。

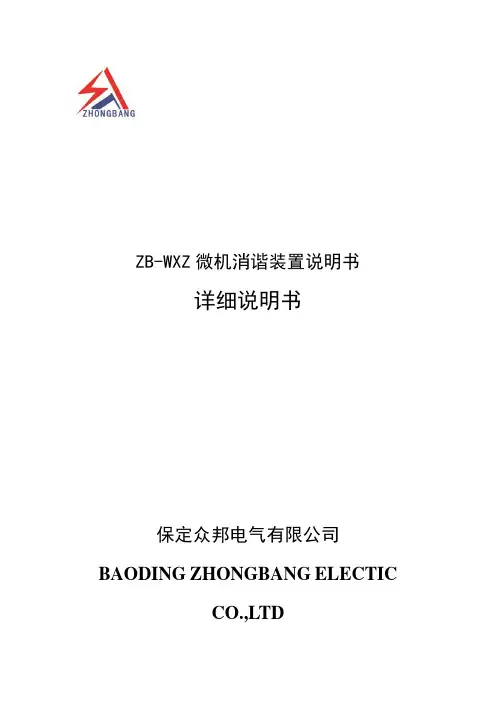

ZB-WXZ微机消谐装置说明书详细说明书保定众邦电气有限公司BAODING ZHONGBANG ELECTICCO.,LTD一、装置概述电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，ZB-WXZ 系列微机消谐装置是我公司研制开发的一种消谐装置。

本装置利用高性能单片机作为检测、控制的核心元件。

具有运算速度快，性能稳定，抗干扰能力强等优点。

使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。

系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。

二、型号说明三、技术指示1. 工作电源：电源：交流220V 或直流220V(其它情况可特殊定做)；2. 环境温度：-20 ～+50℃； 环境湿度：不大于90%；3. 可消谐振：17Hz （1/3分频），25Hz （1/2分频），50Hz （工频），150Hz （3倍频）四、外形尺寸图及接线原理图图一：WXZ 型微机消谐装置外形尺寸图ZB －WXZ －产品序号电压等级单位：KV微机消谐装置 可带母线数，用1-4表示 公司名称缩写 可带母线数，用1-4表示✧ 1、2：装置工作电源，可接交流220V 或直流220V （不区分正负极，110V 需特殊订货）。

✧ 3：接大地。

✧ 4、5、6、7分别接Ⅰ～Ⅳ段母线PT 开口三角电压，8为公共端。

✧ 9：备用端子。

✧ 10、11、12：为RS232/RS485通讯接口。

当通讯接口为232时，10为发送端TXD, 11为接受端RXD,12为通讯地。

当通讯接口为485时，10为A+, 11为B-,12为备用空端子。

端子接线介绍✧ 13、14：备用端子。

✧ 15、16：失电告警信号输出点（无源干结点，不是标准配置，需要时订货时请说明）。

✧ 17、18：装置故障告警信号输出点（无源干结点）。

✧ 19、20：系统接地告警信号输出点（无源干结点）。

✧ 21、22：系统谐振告警信号输出点（无源干结点）。

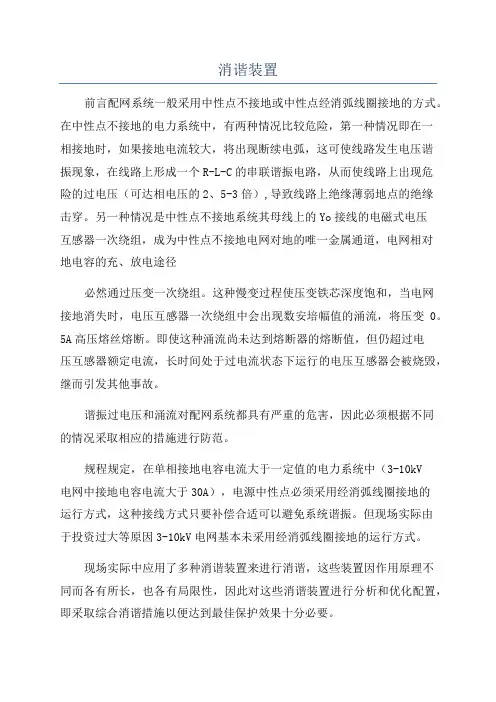

消谐装置前言配网系统一般采用中性点不接地或中性点经消弧线圈接地的方式。

在中性点不接地的电力系统中，有两种情况比较危险，第一种情况即在一相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的2、5-3倍）,导致线路上绝缘薄弱地点的绝缘击穿。

另一种情况是中性点不接地系统其母线上的Yo接线的电磁式电压互感器一次绕组，成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电途径必然通过压变一次绕组。

这种慢变过程使压变铁芯深度饱和，当电网接地消失时，电压互感器一次绕组中会出现数安培幅值的涌流，将压变0。

5A高压熔丝熔断。

即使这种涌流尚未达到熔断器的熔断值，但仍超过电压互感器额定电流，长时间处于过电流状态下运行的电压互感器会被烧毁，继而引发其他事故。

谐振过电压和涌流对配网系统都具有严重的危害，因此必须根据不同的情况采取相应的措施进行防范。

规程规定，在单相接地电容电流大于一定值的电力系统中（3-10kV电网中接地电容电流大于30A），电源中性点必须采用经消弧线圈接地的运行方式，这种接线方式只要补偿合适可以避免系统谐振。

但现场实际由于投资过大等原因3-10kV电网基本未采用经消弧线圈接地的运行方式。

现场实际中应用了多种消谐装置来进行消谐，这些装置因作用原理不同而各有所长，也各有局限性，因此对这些消谐装置进行分析和优化配置，即采取综合消谐措施以便达到最佳保护效果十分必要。

1、常用消谐装置的特点1、1二次消谐装置此种作法为在电压互感器二次开口处接入阻尼电阻，过去是灯泡。

现在大部分为微机消谐装置，其工作原理为：对TV开口三角电压（U0）进行循环检测。

正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。

当TV开口三角电压大于30V时，说明系统发生故障，装置开始对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。

你对微机消谐装置了解吗
通常我们所了解的微机消谐装置功能一般是对PT开口三角电压的采集，对电网谐振时的频率成分进行快速分析，对单相接地、电网谐振准确地判断。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

并清晰展现运行状态，便于查询数据，方便了后台监测，及实时上传系统的运行状态等功能。

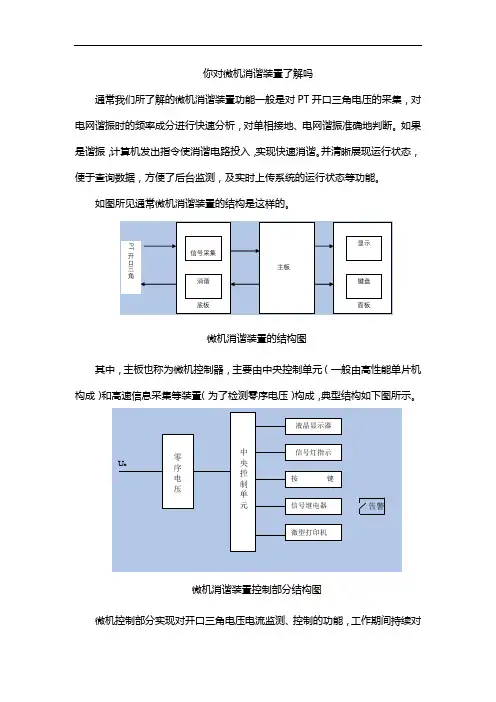

如图所见通常微机消谐装置的结构是这样的。

微机消谐装置的结构图
其中，主板也称为微机控制器，主要由中央控制单元（一般由高性能单片机构成）和高速信息采集等装置（为了检测零序电压）构成，典型结构如下图所示。

微机消谐装置控制部分结构图
微机控制部分实现对开口三角电压电流监测、控制的功能，工作期间持续对
互感器三角绕组开口侧电压进行监测，比较和判断、CPU采集数据。

正常运行或者发生单相接地时，二次消谐不动作，一旦判断电网发生谐振过电压，便使正反并联在开口三角两端的两只晶闸管交替过零触发导通，限制和阻尼铁磁谐振。

必要时可以重复消除谐振，如阻尼高频、基频及分频三种谐振。

微机系统检测故障后，分别给出显示和报警并记录、存贮有关故障信息。

CPU系统处理完最后，返回起始状态，并继续检测电路中的状态。

利用微机编程软件，在识别谐振过电压的同时消除谐振过电压，将谐振故障彻底消除。

在中性点不接地系统中，PT 铁磁谐振与单相接地故障均表现为零序电压升高。

现有微机消谐装置主要通过检测零序电压的频率来辨识分频谐振与高频谐振，然而，由于基频谐振表现地与单相接地极为相似，微机消谐装置很难区分。

所以需要产品升级具有单相接地告警、过压报警、PT断线告警的功能，严格控制微机消谐装置对开口电压跟踪的响应时间。

目录■SJZ-PGY-11型继电保护试验电源屏一、概述 (1)二、使用条件 (1)三、产品结构 (1)四、技术指标 (3)五、性能特点 (3)六、使用操作 (3)■SJZ-Y196型微机小电流接地选线装置一、概述 (5)二、型号说明 (5)三、产品特点 (5)四、主要功能和技术参数 (6)五、装置工作原理 (6)六、装置面板各元件的功能说明 (7)七、通讯及线路报警编码输出说明 (7)八、CT的安装、选择及系统电容电流的估算 (9)九、定货注意事项 (11)十、安装 (11)附图一、装置后端子图 (12)■SJZ-X196系列微机消谐装置一、装置概述 (13)二、工作原理 (13)三、型号说明 (13)四、技术参数 (13)五、使用条件 (14)六、装置特点 (14)七、选型须知 (14)八、操作说明 (14)九、模拟试验 (16)十、附图 (17)十一、通讯规约 (19)十二、定货须知 (21)■SJZ-LJ系列零序电流互感器(电缆型)一、概述 (22)二、型号说明 (22)三、使用条件 (22)四、产品类别及主要数据 (22)五、安装 (23)六、定制 (23)七、定货时请说明 (23)SJZ-PGY-11型继电保护试验电源屏一、概述SJZ-PGY-11型继电保护试验电源屏是我公司依据能源部《发电厂、变电站工程继电保护试验仪器仪表配置定额》、《继电保护检验条例》和电力工业部颁发《电力系统继电保护及安全自动化装置反事故措施要点》的有关规定开发的产品。

该产品适用于变电站、发电厂的继电保护试验，为其提供可靠、稳定的交直流试验电源。

二、使用条件1．环境温度：-10℃~40℃2．海拔高度：〈2000米3．空气湿度在+40℃时不超过50% ，在较低温度时允许有较高的湿度，在+20℃时不超过90%4．安装倾斜度与铅垂线相差不大于5°5．安装场所机械振动振幅不大于0.05mm,频率不大于600次/分6．周围介质无爆炸危险，无导电尘埃与腐蚀性气体三、屏面布置和安装尺寸屏体前后门带锁，前面为玻璃门，屏面绘有模拟电路，使操作人员易于识别，避免误操作。

微机消谐装置产品概述：微机消谐装置是针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器(LCD)、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号;如是谐振故障，可迅速启动消谐器件进行消谐; 并配有通信接口把故障信息传送至有关部门，实现远动控制。

1 、技术参数1.1 环境要求户内使用，通风应良好。

环境温度：-10℃～+55℃相对湿度：小于90%，表面无凝露。

大气压力：80 ～110Kpa 。

海拔高度：< 2000m 。

周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

1.2 技术参数工作电源：AC/DC220V如有特殊要求请在订货时说明），功耗≤20W。

报警节点容量：AC250V丆5A丟DC30V丆5A。

通信接口：RS232/485乮任选其一，请在订货时说明），波特率1200～9600bps。

通信规约：内置三种通信规约CM90、CDT、MODBUS。

1.2选型指南设计序号：1—小机箱，该系列无打印功能。

2—普通机箱，该系列可选配打印功能。

监测母线数：最多四段。

1—一段，2—两段，3—三段，4—四段。

通信接口：T—RS232丆F—RS485。

如不加此后缀表示不带通信功能。

打印功能：D—有打印功能，不加此后缀表示不具有打印功能。

保定旭凯电气有限公司XK-WXZ型微机消谐装置说明书保定旭凯电气有限公司Bao Ding Xu Kai Electric CO., LTDXK-WXZ型微机消谐装置说明书保定旭凯电气有限公司目录一、产品概述 (2)二、型号说明 (2)三、使用条件 (2)四、技术参数 (3)五、装置特点 (4)六、工作原理 (4)七、装置面板说明 (5)八、装置外形、安装开孔尺寸 (6)九、运输及贮存 (6)十、订货须知 (7)十一、使用说明 (7)附图一装置端子接线图 (12)附录二通讯规约 (13)保定旭凯电气有限公司XK-WXZ型微机消谐装置说明书一、产品概述XK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU 以TI公司16位高档单片机为采样运算、逻辑判断和控制中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优点，具有外形轻巧美观、安装方便、功耗极低、免调试和免维护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置RS485通信接口。

该装置无需进行整定调试，特别适用于无人值守变电站。

二、型号说明XK—WXZ—□□□通讯接口打印功能监测母线段数微机消谐装置保定旭凯电气有限公司◇监测母线段数：最多四段。

1—段，2—两段，3—三段，4—四段。

◇通讯接口：Y-有通讯功能；N-无通讯功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、使用条件◇户内使用，并且室内通风良好；◇运行环境温度：-20℃--50℃；XK-WXZ型微机消谐装置说明书保定旭凯电气有限公司◇储存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护等级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

PT二次消谐装置说明书一、概述在电力系统中，由于电压互感器的非线性电感与线路对地电容的匹配而引起铁磁谐振过电压，直接威胁电力系统的安全运行，严重时会引起电压互感器（PT）的爆炸，造成事故。

传统的解决办法是在电压互感器开口三角两端并接一个电阻，从理论上讲对频率越低的铁磁谐振阻值应取得越小，但太小的电阻并在PT开口三角上会影响其正常运行，严重时会造成PT烧毁。

另外因为铁磁谐振的频率往往不是单一的，所以这种方法就难于消除所有频率的谐振。

针对上述情况，国内一些厂家先后研制了一些分频消谐装置。

这些装置的原理均是采用模拟选频的原理，功能单一，只对单一频率的谐振有效。

由于电网中谐振往往是多种频率同时存在，所以其适应性较差，模拟电路实现的选频与微机选频相比其选频效果也差，有时电网的过渡过程等也会造成误动。

PWX-50系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

二、装置用途：PWX-50 系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

SDWX微机消谐装置一、产品概述在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。

铁磁谐振引起的过电压持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

SDWX微机消谐装置是新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。

同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

二、功能特点1.模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

2.实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

3.实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

4.系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

5.工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

6.故障追忆功能，大容量Flash存储器保存最近10次历史故障记录。

7.具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

8.双硬件看门狗电路确保软件运行的可靠性。

9.中文液晶显示，运行状态清晰，菜单式操作，方便易用。

三、工作原理●SDWX微机消谐装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件（大功率可控硅），将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。

●谐振被成功消除则装置的液晶屏上显示谐振类型和发生时间，并且谐振报警继电器吸合5到10秒钟，以提示曾有铁磁谐振发生。

四、技术参数1.适用范围：3kV―35kV系统。
