TY–XXQ196系列微机消谐装置说明书保定泰源电气有限公司目录一、概述 (3)二、用途及范围 (3)三、应用环境 (3)四、型号说明 (3)五、装置特点 (3)六、装置技术指标 (4)七、装置工作原理 (4)八、装置操作说明 (4)九、外形及安装尺寸、端子说明及端子图 (14)十、通讯规约——MODBUS (15)十一、通讯规约——DISA (16)一、概述TY-XXQ196系列微机电力谐振诊断消除装置，针对电力系统由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，研制生产的一种新型智能消谐装置。
以高性能DSP芯片为核心，经大功率、无触点消谐元件出口，已液晶显示器（LCD）、信号指示灯，触摸按键为人机界面，配以智能化软件，组成了技术和原理先进，使用简单方便的智能谐振诊断、消除、记录装置。
与同类装置相比，具有集成度高、抗干扰能力强、体积小、重量轻、动作迅速等特点。
该装置实时显示系统时钟，通过按键操作可实时显示1-4段母线PT开口三角总电压及主振频率。
可区分过电压、谐振。
经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，改装置性能优越，使用安全可靠。
二、用途及范围适用于电压等级为380V、3KV、6KV、10KV、35KV及66KV中性点不接地或经消弧线圈接地的小电流供电系统。
当系统发生铁磁谐振或3Uo越限故障时，对铁磁谐振故障进行消除和记录，对3Uo 越限故障进行监测并记录。
注意：本装置只能消除由于外在原因诱发的非永久性铁磁谐振故障，对持续存在的外因引起的其它PT过电压不能消除。
例如：PT高压侧熔断器单相熔断等状况。
三、应用环境1、环境温度：-10℃～50℃（宽温型：-20℃～70℃）。
2、大气压力：80～110KPa。
3、空气相对湿度：90％（25℃）、50％（40℃）4、使用地点及空气中不得含有爆炸危险、腐蚀性和破坏绝缘的介质或气体。
5、安装地点必须具有防风、防雨、防沙、防尘等设施。

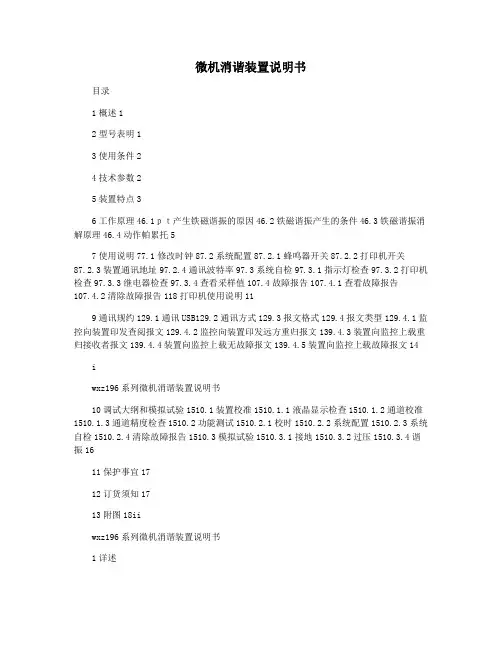

微机消谐装置说明书目录1概述12型号表明13使用条件24技术参数25装置特点36工作原理46.1ｐｔ产生铁磁谐振的原因46.2铁磁谐振产生的条件46.3铁磁谐振消解原理46.4动作帕累托57使用说明77.1修改时钟87.2系统配置87.2.1蜂鸣器开关87.2.2打印机开关87.2.3装置通讯地址97.2.4通讯波特率97.3系统自检97.3.1指示灯检查97.3.2打印机检查97.3.3继电器检查97.3.4查看采样值107.4故障报告107.4.1查看故障报告107.4.2清除故障报告118打印机使用说明119通讯规约129.1通讯USB129.2通讯方式129.3报文格式129.4报文类型129.4.1监控向装置印发查阅报文129.4.2监控向装置印发远方重归报文139.4.3装置向监控上载重归接收者报文139.4.4装置向监控上载无故障报文139.4.5装置向监控上载故障报文14iwxz196系列微机消谐装置说明书10调试大纲和模拟试验1510.1装置校准1510.1.1液晶显示检查1510.1.2通道校准1510.1.3通道精度检查1510.2功能测试1510.2.1校时1510.2.2系统配置1510.2.3系统自检1510.2.4清除故障报告1510.3模拟试验1510.3.1接地1510.3.2过压1510.3.4谐振1611保护事宜1712订货须知1713附图18iiwxz196系列微机消谐装置说明书1详述wxz196系列微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器（pt）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。
它以美国atmel公司的精简指令集(risc)单片微控制器atmega128为采样运算、逻辑判断和控制中心（cpu），经大功率、无触点消谐元件为出口，以点阵液晶显示器（lcd）、信号指示灯、触摸按键和微型打印机及rs485现场通讯总线为人机接口，配以智能化的软件，组成了技术和原理先进、使用简单方便的“傻瓜型”诊断、消谐、记录装置。
ZB-WXZ 微机消谐装置说明书一、装置概述电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，ZB-WXZ 系列微机消谐装置是我公司研制开发的一种消谐装置。
本装置利用高性能单片机作为检测、控制的核心元件。
具有运算速度快，性能稳定，抗干扰能力强等优点。
使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。
系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。
二、型号说明三、技术指示(1) 工作电源：电源：交流220V 或直流220V(其它情况可特殊定做)；(2) 环境温度：-20 ～+50℃； 环境湿度：不大于90%；(3) 可消谐振：17Hz （1/3分频），25Hz （1/2分频），50Hz （工频），150Hz（3倍频）四、外形尺寸图及接线原理图ZB －WXZ －产品序号 电压等级单位：KV 微机消谐装置 公司名称缩写图一：WXZ 型微机消谐装置外形尺寸图●1、2：装置工作电源，可接交流220V 或直流220V （不区分正负极， 110V 需特殊订货）。
●3：接大地。
●4、5、6、7分别接Ⅰ～Ⅳ段母线PT 开口三角电压，8为公共端。
●9：备用端子。
● 10、11、12：为RS232/RS485通讯接口。
当通讯接口为232时，10为发送端TXD, 11为接受端RXD,12为通讯地。
当通讯接口为485时，10为A+, 11为B-,12为备用空端子。
端子接线介绍 ●13、14：备用端子。
●15、16：失电告警信号输出点（无源干结点，不是标准配置，需要时订货时请说明）。
●17、18：装置故障告警信号输出点（无源干结点）。
●19、20：系统接地告警信号输出点（无源干结点）。
●21、22：系统谐振告警信号输出点（无源干结点）。
● 23、24：系统过电压告警信号输出点（无源干结点）。
图二：WXZ 型微机消谐装置开孔尺寸图图三：WXZ 型微机消谐装置端子排图（1）五、装置特点(1) 适用于35KV 以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；(2) 无需整定和调试，开机自检后自动进入运行状态，设备维护量低；(3) 在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息；(4) 实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）；(5) 可存储20重故障信息供追忆和显示；(6) 以接点闭合方式输出或语音报警输出；(7) 可以配置通信接口（RS485接口）；(8) 可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量） 六、装置的工作原理本装置采用高性能的单片微机作为核心元件，对PT 开口三角电压（即零序电压）进行遁环检测。
微机消谐说明书一、装置概述HH-KX196HZ系列微机消谐装置是我公司针对电力系统及用户由于铁磁谐振引发的电压互感器【PT】烧毁甚至爆炸的恶性事故研发的第三代新型高智能消谐装置。
采用32位ARM芯片作为检测、控制的核心元件，与传统消谐装置相比，运算速度快、性能稳定、抗干扰能力强。
不但可以消除铁磁谐振，还可实时监测谐振过电压，单相接地，工业标准的RS-485通讯接口和MODBUS通讯协议，使得组网轻松便捷，是SCADA系统集成的理想选择。
二、装置的特点和主要技术指标1、运算速度快、性能稳定、抗干扰能力强。
2、采用128(W)×64(H)点阵液晶显示器LCD，全中文化界面，具有各种操作、控制、数据输入、报警信息画面。
3、开机即显示1段母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。
通过菜单操作可以方便地查看其它测量值。
4、装置可准确判断单相接地、铁磁谐振、谐振过电压等异常，并对铁磁谐振迅速消除。
5、装置对单相接地，谐振，谐振过电压，均分别给出报警信息。
以方便客户更轻松及时准确的了解报警信息。
同时装置还具备失电报警功能。
6、装置有21次故障信息记忆，掉电不丢失7、装置配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的所有测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态（祥见通讯部分）。
三、使用条件1、户内使用:要求通风良好。
2、环境温度: -10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。
3、适用范围：220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。
4、工作电源：AC100V～250V，频率50～60Hz或DC100V～250V，功耗小于15W。
一、产品概述GK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高级单片机为采样运算、逻辑判定和操纵中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优势，具有外形轻巧美观、安装方便、功耗极低、免调试和免保护等创新点。
该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，能够区分过电压、铁磁谐振和单相接地，可配置RS485通信接口。
该装置无需进行整定调试，专门适用于无人值守变电站。
二、型号说明GK—WXZ—□□□通信接口打印功能监测母线段数微机消谐装置保定国电中科电气◇监测母线段数：最多两段。
1—段，2—两段。
◇通信接口：Y-有通信功能；N-无通信功能。
◇打印功能：Y-有打印功能；N-无打印功能。
三、利用条件◇户内利用，而且室内通风良好；◇运行环境温度：-20℃--50℃；◇贮存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护品级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与致使金属或使绝缘损坏的侵蚀性气体、霉菌等。
四、技术参数◇工作电源：AC/DC220V(不分极性)；AC/DC110V(不分极性)；◇功耗：电源回路：DC220V≤5W或AC220V≤5VA；◇告警接点容量（无源触点）：5A,250VAC/5A,30VDC。
◇通信接口：RS485，波特率1200bps～9600bps；◇抗干扰性能1.装置能经受GB/T14598.14规定的严酷品级为Ⅲ级的静电放电实验；2.装置能经受GB/T14598.9规定的严酷品级为Ⅲ级的幅射电磁场干扰实验；3.装置能经受GB/T14598.10规定的严酷品级为Ⅲ级的快速瞬变干扰实验；4.装置能经受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。
SC-DTX型微机消谐装置技术使用说明书保定双成电力科技有限公司SC-DTX型微机消谐装置技术使用说明书目录一、概述 (2)二、功能及特点 (2)三、技术参数 (2)四、选型指南 (3)五、工作原理 (3)六、面板说明 (3)七、操作说明 (4)八、通信 (6)九、安装 (6)十、运输及贮存 (8)十一、质量保证及服务 (8)十二、订货须知 (8)SC-DTX型微机消谐装置技术使用说明书一、概述电压互感器是电力系统的常用设备，它和系统的电容元件组成许多复杂的振荡回路，由于电磁式电压互感器的非线性特性，满足一定的条件时，就可以激发起持续时间较长的铁磁谐振过电压。
铁磁谐振过电压，可能是基波谐振，或者是高次谐波谐振（一般为3倍频），也可能是分次谐波谐振（一般为3分频、2分频）。
可以在3—220千伏的任何系统中发生。
当电力系统发生铁磁谐振时，经常导致电压互感器烧毁或发生爆炸，造成恶性事故。
铁磁谐振引起的过电压持续时间长，甚至可能长期存在。
在分频谐振时，一般过电压并不高，但通过PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。
SC-DTX系列数字电压互感器消谐装置是我公司研制的新型智能化电压互感器铁磁谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,可靠性高。
同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，以满足变电站无人值守的需要。
二、功能及特点适用于配电网各种电压等级。
迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。
能区分外部过电压、铁磁谐振和单相接地。
采用大功率、无触点消谐元件，消谐迅速、可靠。
提供一组无源报警节点。
故障发生时，能显示故障报告（类型、时间、电压值和频率）。
可配置通信接口将相关信息传给上级监控系统。
保存五条最近发生的故障信息，失电后数据不丢失。
硬件看门狗电路防止死机现象发生。
具有完善的自检功能。
人机接口操作简单方便，全中文菜单，显示信息丰富直观。
三、技术参数1、环境要求户内使用，通风应良好。
环境温度：-10℃～ +55℃相对湿度：小于90%，表面无凝露。
海拔高度：< 4000m 。
周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
2、技术参数工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤15W。
报警节点容量：AC250V，5A；DC220V，3A。
通信接口：RS232/485。
通信规约：CDT。
SC-DTX型微机消谐装置技术使用说明书SC – DTX – X X电压等级：A适用于6～10kV；B适用于35～66 kV。
五、工作原理电力系统中有许多铁芯电感元件，例如变压器、电压互感器、消弧和并联补偿电抗器，这些大都为非线性元件，它和系统的电容组成许多复杂的振荡回路，如果满足一定的条件，就可激发起持续时间较长的铁磁谐振过电压。
发生铁磁谐振时产生的较高过电压和较大的过电流，极易使电力设备的绝缘损坏，严重情况下危及运行人员的安全。
SC-DTX系列微机消谐装置实时监测电压互感器开口三角电压和频率，当发生铁磁谐振时，装置瞬时开启消谐电路，产生强大阻尼，从而消除铁磁谐振。
六、面板说明SC-DTX-1面板图液晶显示器：图形点阵液晶，全中文显示。
指示灯：指示装置运行状态和故障信息。
五个信号指示灯定义如下：✧运行：装置运行时，“运行”灯闪绿光；SC-DTX 型微机消谐装置 技术使用说明书✧ 接地：单相接地时，“接地”灯发红平光，直到信号被复归；✧ 过电压：发生过电压时，“过压”灯发红平光，直到信号被复归；✧ 断线：PT 断线（高压侧和低压侧）时，“断线”灯发红平光，直到信号被复归。
按键：装置前面板采用塑膜贴面，轻触式按键。
五个按键功能定义如下：✧ 上移：菜单选择时，上移光标；修改时间时，数值加1；✧ 下移：菜单选择时，下移光标；✧ 退出：退出功能；✧ 确认：选择确认；✧ 复归：手动复归报警信号（LED 和信号继电器）。
七、操作说明装置开机上电后，不按任何键系统自动进入运行方式，液晶画面（如图7-1）。
在任意界面下，如果不按键，5分钟左右装置自动熄屏。
熄屏情况下，按任意键，系统点亮背光。
注: 7-1画面中 1阴影处为光标所在位置，用“上移”、“下移”键可改变光标位置，选择不同功能的三个一级菜单。
下面分别介绍运行主菜单各子菜单功能及操作方法：“1.装置设置”光标移至“装置设置”一级菜单后，按“确认”键进入该菜单下的二级菜单后，可以进行清除记录、修改时钟、报警配置、参数设置，（见图7-2），通过“上移”、“下移”键选择相应子菜单功能，按“确认”键进入下一级菜单。
此时若按“退出”键则返回至上一级菜单。
各级菜单操作使用方法介绍如下：图7-2 1） 清除记录 选择清除记录子菜单后，按“确认”键，则清除故障记录，清除完毕后，自动返回到上一级菜单。
2） 修改时钟 选择时间修改子菜单后，进入该菜单画面（如图7-3）。
用“下移” 键选择时钟不同的位，用“上移” 键对选定的位进行修改，按“确认”键确认修改并自动返回到上一级菜单。
图7-3SC-DTX 型微机消谐装置 技术使用说明书 3） 报警配置 可按“上移”、“下移”按键移动光标来选择欲修改的项，然后按“确认”键对选定的项进行修改，按“确认”键可以使报警投退状态在“投”和“退”间切换（如图7-4）。
一个项修改完毕，按“上移”、“下移”键选择下一个要修改的项目。
修改完毕，按“退出”键返回上一级菜单。
4） 参数设置 选择参数设置子菜单后，进入该菜单画面（如图7-5）。
用“下移”键选择参数不同的位，用“上移” 键对选定的位进行修改，按“确认”键确认修改并自动返回到上一级菜单。
（注：图7-55） 退出“装置设置”修改完参数后，按“退出”键，液晶屏幕显示提示信息（如图7-6），然后返回到上一级菜单。
图7-6“2. 故障记录” 光标移至“故障记录”菜单后，按“确认”键进入该项子菜单（如图7-7），则可查阅历次故障报告。
故障报告编号从1到5，1号为最旧一次报告，5号为最新一次报告。
各次报告之间用“上移”、“下移”键切换；液晶屏第一行显示故障的序号、类型；第二行显示故障的发生时间和故障值（开口三角电压值）。
查看结束时，按“退出”键返回上一级主菜单。
图7-7如果没有事件记录，则显示“暂无记录”（如图7-8）。
SC-DTX型微机消谐装置技术使用说明书“3．系统时钟”进入“系统时钟”菜单后，显示装置的系统时间，如图7-9所示。
查看结束时，按“退出”键返回上一级菜单。
图7-9八、通信本装置可提供RS232/485通信接口，用户任选一种，请在订货时说明。
波特率4800。
通信规约：循环远动CDT；通讯方式：8位数据位，1位起始位，1位停止位，无校验，异步半双工。
九、安装1、SC-DTX-1系列外形尺寸和安装尺寸：2、装置机箱后视端子位置图及端子接线说明各端子说明如下：X1:SC-DTX型微机消谐装置技术使用说明书2：GND3：T232通讯发送端4：485A5：485BX2：1：开口三角Uo输入端(测量用)。
2：相电压Ua输入端。
3：相电压Ub输入端。
4：相电压Uc输入端。
5：电压公共端Un。
X3：1：FGND屏蔽地。
2：未用。
3：装置电源输入AC/DC（N/-）。
4：装置电源输入AC/DC (L/+)。
X4:1：开口三角Uo输入端(消谐用)。
2：开口三角Un 输入端(消谐用)。
3、4：综合报警继电器输出节点。
3、整机实验方法实验接线图如下（以工频电压实验为例）3.1 单相接地指示及实验方法给装置信号输入端“Uo、Un”输入工频30V～120V之间电压（时间大于3秒钟），此时伴SC-DTX型微机消谐装置技术使用说明书30V时，本装置不动作。
3.2铁磁谐振指示及实验方法当输入信号端“Uo、Un”短时输入30V以上的电压（3秒钟之内），并迅速撤除电压，此时伴随灯泡闪烁一次，“谐振”指示灯亮、报警，显示故障信息（即当系统发生谐振时，零序电压较高，经消谐，系统恢复正常，零序电压很快降下来）。
3.3过电压指示及实验方法当输入信号端“Uo、Un”通入120V以上电压（时间大于3秒钟），此时伴随灯泡闪烁一次，“过压”指示灯亮、报警，显示故障信息（即当系统发生过电压故障时，经过消谐后，过电压仍然存在，系统没有恢复正常，这时应尽快排除系统故障，以免造成损失）。
3.4 PT断线指示及实验方法3.4.1高压侧断线：给装置信号输入端“Uo、Un”输入工频30V～120V之间电压（时间大于3秒钟），A、B、C三相任两相输入57.7V电压，正序相位差120度，另一相输入零，此时伴随灯泡闪烁一次，“断线”指示灯亮、报警，显示PT高压侧断线故障信息。
3.4.2低压侧断线：给装置信号输入端“Uo、Un”输入工频启动值（装置出厂默认为30V）以下的电压，A、B、C三相只要有一相输入为零，“断线”指示灯亮、报警，显示PT低压侧断线故障信息。
（由于以上情况，系统投运以前给装置上电，装置报告PT低压侧断线，系统投运，PT正常运行后报警即自行消失）十、运输及贮存1、运输包装好的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。
产品可承受在此环境中的短时贮存。
2、贮存包装好的产品应贮存在-10℃～+55℃、相对湿度不大于80%、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内。
十一、质量保证及服务1、质量保证产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造厂负责免费维修或更换。
2、保修办法符合11.1条规定，在保修期内出现质量问题，制造厂负责更换或维修；符合11.1条规定，超出保修期限所出现质量问题，由用户同制造厂协商，采取有偿方式进行更换或维修；超出11.1条规定所出现的质量问题，用户应同制造厂协商，采取有偿方式更换或维修。
十二、订货须知产品型号、名称及订货数量。
装置的工作电源额定值。
是否带有通信功能，并指定接口形式。
如需4个报警节点信号输出，区分谐振、接地、过压、断线，订货时特殊说明。
其他特殊要求。
