ER-XX微机消谐装置

微机二次消谐装置（KGWX-系列）使用说明书安徽凯冠电气有限公司一、产品概述 (1)1概述 (1)2功能及特点 (2)3工作原理 (3)二、操作说明 (5)三、使用环境 (10)四、装置端子接线图 (11)五、安装尺寸 (13)六、通讯规约 (14)一、产品概述1. 概述KGXX-微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT电压的采集对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、PT断线和谐振故障。

如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。

本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的谐振问题，并能记录发生的故障以及故障发生的时间。

本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

2. 功能及特点模块化设计，结构紧凑，技术先进，高速DSP 核处理器使运算实时性和动作准确性得以保证；实时监控系统状态，对出现的异常运行状态（接地故障、PT断线和电网谐振）做出准确判断，并作出及时动作；工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；故障追忆功能，显示最近20次历史故障记录；具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；双硬件看门狗电路确保软件运行的可靠性；中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3. 工作原理微机消谐装置控制器是基于PT提供的电压信号而设计的产品。

装置总体结构如下图所示：主要由微处理器板、按键显示板、信号输出板和电源板构成。

三相电压幵□电压二、操作说明设备在到达现场后，先进行控制器试验，电源要求为直流220V± 10%在送电前需检测电源的极性是否正确。

1.通电开机后液晶屏显示：微机消谐装置2 •—次停运时，2秒后显示界面:当装置上电后，将显示“运行"和当前时间。

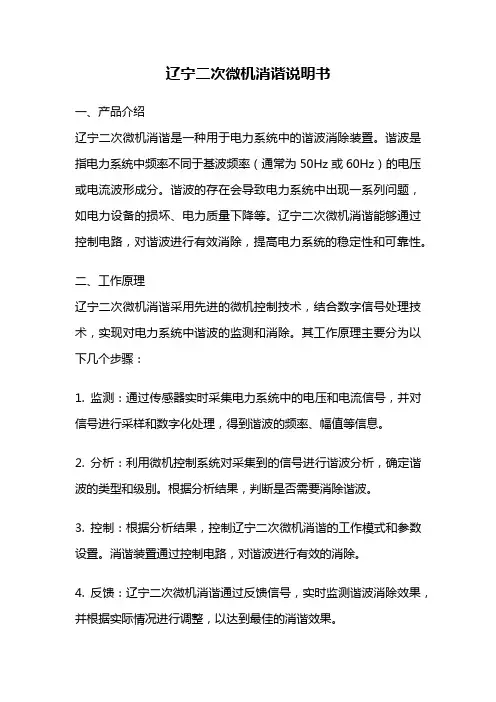

辽宁二次微机消谐说明书一、产品介绍辽宁二次微机消谐是一种用于电力系统中的谐波消除装置。

谐波是指电力系统中频率不同于基波频率（通常为50Hz或60Hz）的电压或电流波形成分。

谐波的存在会导致电力系统中出现一系列问题，如电力设备的损坏、电力质量下降等。

辽宁二次微机消谐能够通过控制电路，对谐波进行有效消除，提高电力系统的稳定性和可靠性。

二、工作原理辽宁二次微机消谐采用先进的微机控制技术，结合数字信号处理技术，实现对电力系统中谐波的监测和消除。

其工作原理主要分为以下几个步骤：1. 监测：通过传感器实时采集电力系统中的电压和电流信号，并对信号进行采样和数字化处理，得到谐波的频率、幅值等信息。

2. 分析：利用微机控制系统对采集到的信号进行谐波分析，确定谐波的类型和级别。

根据分析结果，判断是否需要消除谐波。

3. 控制：根据分析结果，控制辽宁二次微机消谐的工作模式和参数设置。

消谐装置通过控制电路，对谐波进行有效的消除。

4. 反馈：辽宁二次微机消谐通过反馈信号，实时监测谐波消除效果，并根据实际情况进行调整，以达到最佳的消谐效果。

三、产品特点1. 高效消谐：辽宁二次微机消谐采用先进的数字信号处理技术，能够高效消除电力系统中的谐波，提高电力质量。

2. 精确控制：通过微机控制系统，对消谐装置的工作模式和参数进行精确控制，能够根据实际情况进行灵活调整。

3. 可靠稳定：辽宁二次微机消谐采用优质的电子元器件和可靠的控制算法，能够稳定可靠地工作，提供持久的消谐效果。

4. 易于安装和维护：辽宁二次微机消谐结构紧凑，安装方便，同时提供全面的维护手册和技术支持，方便用户进行维护和故障排除。

5. 兼容性强：辽宁二次微机消谐具有良好的兼容性，可以适应不同类型的电力系统，满足不同用户的需求。

四、应用领域辽宁二次微机消谐适用于各种电力系统中，特别是对于谐波污染比较严重的工业企业、商业建筑等场所。

它可以消除电力系统中的谐波，提高电力质量，保护电力设备，提高生产效率。

消谐装置工作原理消谐装置是一种用于消除电力系统中谐波的设备，它能够有效地改善电力系统的谐波污染问题，保障电力设备的正常运行。

消谐装置的工作原理是基于谐波的特性和电路的特点，通过相应的电子器件和控制系统来实现谐波的消除和补偿。

首先，我们需要了解什么是谐波。

在电力系统中，谐波是指频率是基波频率的整数倍的电压或电流波形。

谐波会导致电力系统中电压和电流的失真，对电力设备和电子设备造成损坏，影响系统的稳定运行。

因此，消除谐波是电力系统中重要的问题之一。

消谐装置的工作原理主要包括谐波检测、谐波分析、谐波补偿和谐波消除四个步骤。

首先是谐波检测。

消谐装置通过传感器或监测装置实时监测电力系统中的电压和电流波形，将采集到的信号送入控制系统进行处理。

控制系统会对信号进行谐波分析，确定电力系统中存在的谐波频率、幅值和相位等信息。

接下来是谐波分析。

控制系统会根据谐波检测得到的信息，对电力系统中的谐波进行分析和识别。

通过谐波分析，控制系统可以确定谐波的类型和特性，为后续的谐波补偿和消除提供基础数据。

然后是谐波补偿。

消谐装置会根据谐波分析的结果，通过相应的电子器件和控制策略对电力系统中的谐波进行补偿。

谐波补偿的方式主要包括有源谐波补偿和无源谐波补偿两种。

有源谐波补偿是通过连接特定的电子器件（如谐波滤波器、静止无功发生器等）来产生与谐波相反的电压或电流，从而抵消谐波。

无源谐波补偿则是通过连接谐波吸收器或谐波电流限制器等被动器件来吸收和限制谐波的传播。

最后是谐波消除。

消谐装置会根据谐波检测和分析的结果，采取相应的控制策略来实现谐波的消除。

消谐装置可以通过控制谐波补偿装置的工作状态和参数，对电力系统中的谐波进行有效地消除。

总的来说，消谐装置通过谐波检测、分析、补偿和消除四个步骤，能够有效地消除电力系统中的谐波，改善电力质量，保障电力设备的正常运行。

消谐装置的工作原理是基于谐波的特性和电路的特点，通过相应的电子器件和控制系统来实现谐波的消除和补偿。

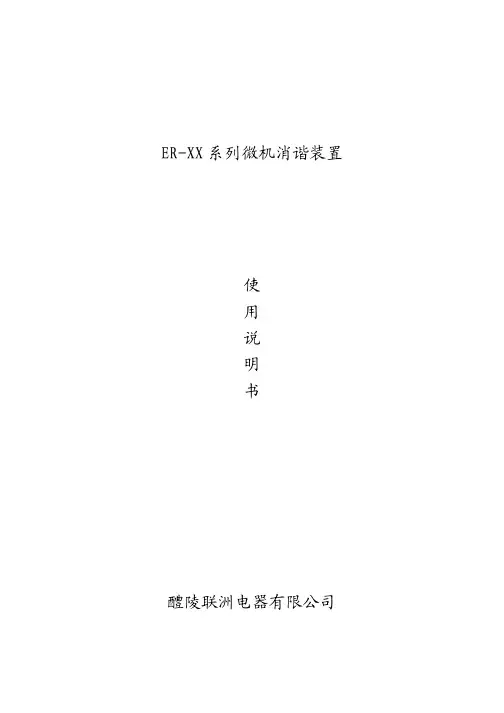

ER-XX系列微机消谐装置使用说明书醴陵联洲电器有限公司目录一、产品概述 (3)1. 概述 (3)2. 功能及特点 (3)3. 工作原理 (4)二、操作说明 (4)三、技术指标及使用环境 (7)四、装置端子接线图 (8)五、安装尺寸 (9)六、通讯规约 (10)一、产品概述1.概述在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。

铁磁谐振引起的过电压持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。

同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

2.功能及特点l模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

l实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

l实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

l系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

l工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

l故障追忆功能，大容量Flash存储器保存最近20次历史故障记录。

l具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

l双硬件看门狗电路确保软件运行的可靠性。

l中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3.工作原理本装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件（大功率可控硅），将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。

微机消谐装置
微机消谐装置全称微机电力谐振诊断消除装置是放在放在PT的二次侧消除铁磁谐振的仪器所以叫做微机消谐装置，
微机消谐装置具有分析记录上传的优势同时利用高性能单片机作为检测控制的核心元素具有速度快性能稳定抗干扰能力强的优势，微机消谐装置的电源在AC/DC220V运行环境温度：-20℃～+60℃；环境湿度：最大湿度90%,表面无凝露可消谐振：17Hz（1/3分频）,25Hz （1/2分频）,50Hz（工频）,150（3倍频）
我们的微机消谐装置畅销全国质量保障多年来专注微机消谐装置，微机消谐装置采用当前先进的工业级Intel MCS-80C196作为中央处理器，运算速度快、工作状态稳定、抗干扰性能强我们的微机消谐装置可用于系统接地及系统过电压，实时显示各分频电压值，适用于中低压系统，选配（RS485通讯功能），实时显示各分频电压值，适用于中低压系统，可带1～4段母线，选配（RS485通讯功能）。

消谐装置前言配网系统一般采用中性点不接地或中性点经消弧线圈接地的方式。

在中性点不接地的电力系统中，有两种情况比较危险，第一种情况即在一相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的2、5-3倍）,导致线路上绝缘薄弱地点的绝缘击穿。

另一种情况是中性点不接地系统其母线上的Yo接线的电磁式电压互感器一次绕组，成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电途径必然通过压变一次绕组。

这种慢变过程使压变铁芯深度饱和，当电网接地消失时，电压互感器一次绕组中会出现数安培幅值的涌流，将压变0。

5A高压熔丝熔断。

即使这种涌流尚未达到熔断器的熔断值，但仍超过电压互感器额定电流，长时间处于过电流状态下运行的电压互感器会被烧毁，继而引发其他事故。

谐振过电压和涌流对配网系统都具有严重的危害，因此必须根据不同的情况采取相应的措施进行防范。

规程规定，在单相接地电容电流大于一定值的电力系统中（3-10kV电网中接地电容电流大于30A），电源中性点必须采用经消弧线圈接地的运行方式，这种接线方式只要补偿合适可以避免系统谐振。

但现场实际由于投资过大等原因3-10kV电网基本未采用经消弧线圈接地的运行方式。

现场实际中应用了多种消谐装置来进行消谐，这些装置因作用原理不同而各有所长，也各有局限性，因此对这些消谐装置进行分析和优化配置，即采取综合消谐措施以便达到最佳保护效果十分必要。

1、常用消谐装置的特点1、1二次消谐装置此种作法为在电压互感器二次开口处接入阻尼电阻，过去是灯泡。

现在大部分为微机消谐装置，其工作原理为：对TV开口三角电压（U0）进行循环检测。

正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。

当TV开口三角电压大于30V时，说明系统发生故障，装置开始对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。

消谐器一次消谐器一、一次消谐器(简称：消谐器）：是保护PT一次侧的阻尼器件，用来消除电网中的谐振。

二、一次消谐器原理其本质是一种高容量非线性电阻器，起阻尼与限流的作用。

可以起到良好的限制电压互感器铁磁谐振的效果。

如果6～35kV 电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地唯一金属性通道。

电网对地电容通过PT一次绕组有一个充放电的过渡过程。

试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。

而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断铁磁谐振，是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。

断线铁磁谐振过电压，是泛指由于导线的开断（可能伴随断线处有一侧接地），开关的不同期合闸及熔断器的一相或两相熔断而引起的铁磁谐振过电压。

只要电网的电源侧或负荷侧中有一侧中性点不接地，在断线时经常出现谐振和中性点电位偏移，造成负载变压器相序反倾、绕组电流剧增和绕组两端、导线对地的过电压等。

三、接线示意三个单相压变（PT）时：未接消谐器前，三个单相压变高压绕组尾（A.B.C）直接接地或是并联成中性点(D)接地。

接消谐器时，必须将直接接地的高压绕组尾或(D)与地断开。

消谐器接在中性点(D)与地之间，(中性点不再直接接地)。

三相五柱压变(PT)时:未接消谐器前,三相五柱压变中性点“D”直接接地，接消谐器时必须将中性点（D）与地断开，消谐器接在中性点（D）与地之间（中性点不再直接接地）。

安装方式：LXQ消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；可以直接固定在压变本体的螺杆上（注意JDZJ-6～10型压变的固定螺栓是不接地的。

需将消谐器接地端与接地螺栓相连接）。

也可以固定在压变附近支架上。

一次消谐器与周围接地体的距离建议不少于2厘米。

四、一次消谐器现状现在市场上的一次消谐器主要材料为SiC，型号为LXQ系列。

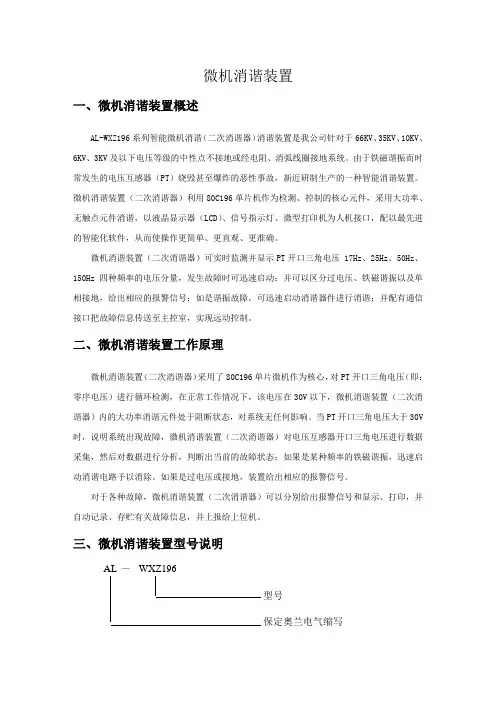

微机消谐装置一、微机消谐装置概述AL-WXZ196系列智能微机消谐（二次消谐器）消谐装置是我公司针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统。

由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

微机消谐装置（二次消谐器）利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

微机消谐装置（二次消谐器）可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动；并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至主控室，实现远动控制。

二、微机消谐装置工作原理微机消谐装置（二次消谐器）采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，微机消谐装置（二次消谐器）内的大功率消谐元件处于阻断状态，对系统无任何影响。

当PT开口三角电压大于30V 时，说明系统出现故障，微机消谐装置（二次消谐器）对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。

如果是过电压或接地，装置给出相应的报警信号。

对于各种故障，微机消谐装置（二次消谐器）可以分别给出报警信号和显示、打印，并自动记录、存贮有关故障信息，并上报给上位机。

三、微机消谐装置型号说明AL—WXZ196型号保定奥兰电气缩写四、微机消谐装置技术参数1、工作电源：DC/AC220V；2、电压等级：3～66KV；3、母线段数：1-4段；（可选）订货时注明；4、可消除谐振频率：17Hz（3分频）、25Hz（2分频）、50Hz（工频）、150Hz（3倍频）及以上频率的铁磁谐振。

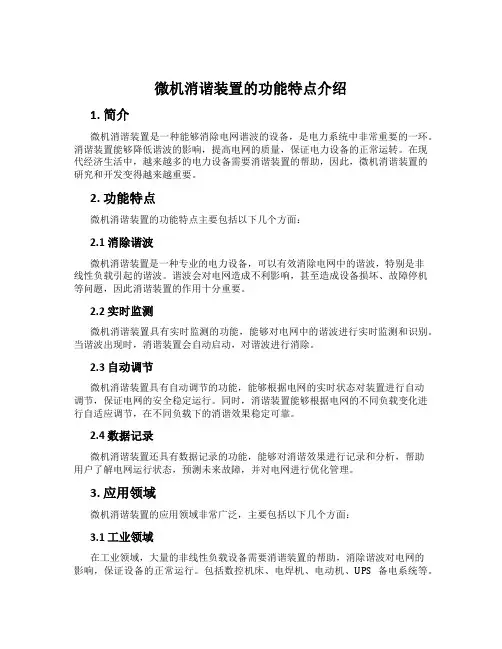

微机消谐装置的功能特点介绍1. 简介微机消谐装置是一种能够消除电网谐波的设备，是电力系统中非常重要的一环。

消谐装置能够降低谐波的影响，提高电网的质量，保证电力设备的正常运转。

在现代经济生活中，越来越多的电力设备需要消谐装置的帮助，因此，微机消谐装置的研究和开发变得越来越重要。

2. 功能特点微机消谐装置的功能特点主要包括以下几个方面：2.1 消除谐波微机消谐装置是一种专业的电力设备，可以有效消除电网中的谐波，特别是非线性负载引起的谐波。

谐波会对电网造成不利影响，甚至造成设备损坏、故障停机等问题，因此消谐装置的作用十分重要。

2.2 实时监测微机消谐装置具有实时监测的功能，能够对电网中的谐波进行实时监测和识别。

当谐波出现时，消谐装置会自动启动，对谐波进行消除。

2.3 自动调节微机消谐装置具有自动调节的功能，能够根据电网的实时状态对装置进行自动调节，保证电网的安全稳定运行。

同时，消谐装置能够根据电网的不同负载变化进行自适应调节，在不同负载下的消谐效果稳定可靠。

2.4 数据记录微机消谐装置还具有数据记录的功能，能够对消谐效果进行记录和分析，帮助用户了解电网运行状态，预测未来故障，并对电网进行优化管理。

3. 应用领域微机消谐装置的应用领域非常广泛，主要包括以下几个方面：3.1 工业领域在工业领域，大量的非线性负载设备需要消谐装置的帮助，消除谐波对电网的影响，保证设备的正常运行。

包括数控机床、电焊机、电动机、UPS备电系统等。

3.2 电力领域在电力领域，微机消谐装置主要应用于变电站、发电厂等电力设备，消除由于变压器、电感器等器件引起的谐波，保证电网的正常运行。

3.3 医疗领域在医疗领域，一些医疗设备需要消谐装置的帮助，确保设备的正常运行，保障病人的安全。

4. 结论微机消谐装置是一种能够消除电网谐波、保证电力设备正常运行的专业设备。

消谐装置具有实时监测、自动调节、数据记录等功能特点，可以广泛应用于工业、电力、医疗等领域。

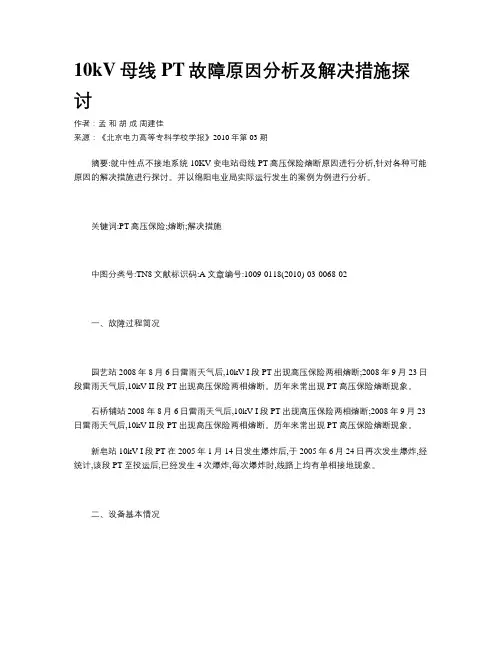

10kV母线PT故障原因分析及解决措施探讨作者：孟和胡成周建佳来源：《北京电力高等专科学校学报》2010年第03期摘要:就中性点不接地系统10KV变电站母线PT高压保险熔断原因进行分析,针对各种可能原因的解决措施进行探讨。

并以绵阳电业局实际运行发生的案例为例进行分析。

关键词:PT高压保险;熔断;解决措施中图分类号:TN8文献标识码:A文章编号:1009-0118(2010)-03-0068-02一、故障过程简况园艺站2008年8月6日雷雨天气后,10kV I段PT出现高压保险两相熔断;2008年9月23日段雷雨天气后,10kV II段PT出现高压保险两相熔断。

历年来常出现PT高压保险熔断现象。

石桥铺站2008年8月6日雷雨天气后,10kV I段PT出现高压保险两相熔断;2008年9月23日雷雨天气后,10kV II段PT出现高压保险两相熔断。

历年来常出现PT高压保险熔断现象。

新皂站10kV I段PT在2005年1月14日发生爆炸后,于2005年6月24日再次发生爆炸,经统计,该段PT至投运后,已经发生4次爆炸,每次爆炸时,线路上均有单相接地现象。

二、设备基本情况园艺10kV I段PT型号:JDZX-10,3支全绝缘,固定安装,0.2/0.5/6P级,25/30/100VA ,二次侧装有太原合创自动化有限公司生产的微机消谐,型号WXZ196;10kV II段PT型号:JSZF-10G,3支全绝缘,固定安装,0.2/0.5/6P级,二次侧装有微机消谐,型号:ER-XX型(北京一二科技)。

石桥铺站10kV I段PT型号:UNE10-5,3支半绝缘,安装在中置式小车上,二次侧装有微机消谐,型号:KSX196微机消谐装置(保定市华异特电气公司),现已损坏,用500W灯代替;10kV II段PT型号:UNE10-5,3支半绝缘,安装在中置式小车上,二次侧装有微机消谐,型号:KSX196微机消谐装置(保定市华异特电气公司)。

微机消谐装置工作原理
微机消谐装置是一种专门用于消除电网谐波干扰的控制器，具有无功补偿和电网过电
压保护功能。

它主要由变压器、智能控制器、滤波电容、稳压器等组成，主要作用是将电
力系统中的谐波电流通过电容滤波器，将正负谐波分离出来，然后对正负谐波进行补偿，
在不影响电网质量的前提下保证负载端的安全运行，同时通过闭环控制回路实现快速动态
稳定，并能实现对谐波电流和电网电压的实时监测和反馈，从而保证系统运行的稳定和可
靠性。

微机消谐装置采用的控制算法是基于P-Q控制策略，并与智能控制器相结合。

当电网
中存在谐波干扰时，智能控制器分析电网电压和电流波形，计算出相应的功率因数修正量
和无功功率需求值，并发送给谐波发生器进行逆谐波电流注入，以达到谐波抑制的目的。

在实际运行中，微机消谐装置的工作流程如下：
1. 微机消谐装置监测电网电流和电压的波形，实时计算电力系统中的谐波等级以及
消谐所需的无功功率修正量。

2. 控制器发送命令给谐波发生器，使其产生与电网谐波相反的注入电流，从而实现
谐波的消除。

3. 调节滤波电容器的电容值以及补储电容器的电容值，以使电力系统在负载变化时
保持无功功率平衡，并且保持电压在安全范围内。

4. 当电网出现异常情况（如电流过大、电压异常等）时，微机消谐装置将立即停止工作，并发送警报信息给操作人员，以防止设备损坏或安全事故发生。

总之，微机消谐装置具有高精度、快速响应、稳定性好等优点，能够有效地消除电网
谐波干扰，提高电力系统的稳定性和可靠性。

在现代化工业生产中，其应用范围逐渐扩大，可广泛应用于电力、石油、化工、钢铁、船舶、机床等领域。

电力系统微机消谐装置的原理及主要特点为什么需要微机消谐装置消谐装置是专用于低压电网3次、5次、7次、11次、13次及以上的谐波无源滤波装置。

适用于中频冶炼、变频、轧钢、整流设备等的环境。

该微机保护装置采用了电感和电容器组成串联谐振吸收回路，有效的将负载产生的谐波加以吸收，从而避免将谐波电流返送到电力变压器，大大降低电网的谐波量，同时有利于用户电力变压器的运行，降低功耗，提高设备和其它电器组件的可靠性。

在6~35KV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。

出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。

这种情况就需要安装微机消谐装置。

微机消谐装置的主要组成部分采用高性能的单片微机作为核心元件，对PT开口三角电压(即零序电压)进行遁环检测。

正常工作情况下，该电压小于30V，装置内的大功率消谐元件(固态继电器)处于阻断状态，对系统运行不产生影响。

当PT开口电压大于30V时，系统出现故障。

消谐装置开始对此信号进行数据采集，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，然后对检测到的数据进行分析、计算，得出故障类型。

CPU采用最新高性能的单片机构成，运算速度快、控制能力强，运行安全可靠等特点。

系统设置看门狗电路，可防止系统运行或干扰造成的死机现象。

设备可以长期可靠运行，内置大容量数据存贮器RAM，存贮各类数据运算结果的相关内容。

微机消谐保持装置的主要技术特点1、CPU采用超低功耗的32位ARM芯片，更适合工业级环境，板卡的模块化设计使维护变得更加简单。

数据采集、运算、逻辑判断、控制输出等速度快，精度高。

2、可以判别过电压、铁磁谐振以及单相接地。

3、能够对5种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz、5倍频/250Hz）的铁磁谐振进行消谐。

目录一．概述1二功能介绍2三.工作原理图3四.用户安装调试说明（1） HY-XX2000A数字消谐装置前面板各按键及指示灯功能 5 （2）通电前检查 6 （3）通电检查 6 （4）菜单内容 7（5）具体操作方法 11五.主要通信规约0#通讯规约 13 1#通讯规约 15 2#通讯规约 16 3#通讯规约 17 8#通讯规约 18 18#通讯规约 19附录一.工作定值及通讯20附录二.装置的机箱尺寸图 21 附录三.装置的端子图 22一．概述我国3～66kV供电系统属小电流接地系统。

为了监视母线电压，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接地。

当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗Xc处于匹配区时，便产生了谐振。

电力系统中发生铁磁谐振，产生谐振过电压，将严重危害电气设备绝缘及系统安全运行。

电力系统中铁磁谐振的消除，一直是在PT开口三角形处并接一电阻或灯泡来吸收谐振能量和躲过谐振点，这种方法虽能消除部分谐振，但多数情况下不能成功。

本装置采用在PT开口三角形输出端并接一双向可控硅，同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析，经过计算后向可控硅发出指令。

当系统发生铁磁谐振时，PT开口三角形出现伴有不同频率成分的零序电压，装置根据不同频率，不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振，若为接地，则由信号继电器发出接地信号。

仅当电网中发生铁磁谐振时，可控硅才会导通，三角绕组被短接，铁磁谐振在强烈的阻尼作用下迅速消失，当谐振消失后，可控硅恢复到阻断状态。

该装置适用于3～66kV供电系统，自动消除系统铁磁谐振。

对于一次消谐的系统，二次配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

二功能介绍●装置的特点：1．适用于6-35KV小接地系统。

2．装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快（平均每条指令执行时间100ns左右）；同时配备专用计算机控制软件，可通过便携式电脑与装置通信口连接，对装置进行就地修改操作。

微机消谐装置独特优势
二次谐波消除装置，又称微机谐波消除装置，是铁磁谐振，的一种二次设备，通过对电压互感器的开路三角电压(即零序电压)进行遁环检测，可以有效消除电压互感器的各种频率。

在电力系统中，铁磁谐振现象频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可发生在3 ~ 220千伏的任何系统中，尤其是35千伏及以下的电网。

几乎所有的内部过电压事故都是铁磁谐振造成的，铁磁谐振造成的过电压持续时间长，甚至可能长期存在。

分频谐振时，过电压一般不高，但PT的电流较大，容易造成PT 过热爆炸。

而谐波谐振，一般电流不大，但过电压很高，往往会损坏设备绝缘，造成恶性事故。

微机二次谐波消除装置的独特优势；
(1)适用范围广：适用于高达35KV的各种电压等级和谐振频率(1/3分频、1/2分频、工频和3倍)；
(2)操作简便：无需设置调试，开机自检后自动进入运行状态，设备维护量低；
(3)速度快、精度高：在铁磁谐振，能快速消除，在发生过电压、单相接地等故障时能准确给出报警信号；
(4)记忆存储功能：实时显示记录铁磁谐振出现时间及相关参数(电压、频率)，可存储20条故障信息；
(5)远程监控功能：可配置的通信接口(RS485接口)可将相关信息传输给上级监控系统。

(选购的微型打印机也可以及时打印故障报告)。

共振，即物理简谐振动，物体的加速度与偏离平衡位置的位移成正比，在指向平衡位置的回复力作用下始终在振动。

其动力学方程为F=-kx，一般用于无线电。

共振现象是电流增加，电压降低。

离谐振中心越近，电流表电压表和功率表的旋转变化越快，但与短路的区别是不会有零序。

你对微机消谐装置了解吗
通常我们所了解的微机消谐装置功能一般是对PT开口三角电压的采集，对电网谐振时的频率成分进行快速分析，对单相接地、电网谐振准确地判断。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

并清晰展现运行状态，便于查询数据，方便了后台监测，及实时上传系统的运行状态等功能。

如图所见通常微机消谐装置的结构是这样的。

微机消谐装置的结构图
其中，主板也称为微机控制器，主要由中央控制单元（一般由高性能单片机构成）和高速信息采集等装置（为了检测零序电压）构成，典型结构如下图所示。

微机消谐装置控制部分结构图
微机控制部分实现对开口三角电压电流监测、控制的功能，工作期间持续对
互感器三角绕组开口侧电压进行监测，比较和判断、CPU采集数据。

正常运行或者发生单相接地时，二次消谐不动作，一旦判断电网发生谐振过电压，便使正反并联在开口三角两端的两只晶闸管交替过零触发导通，限制和阻尼铁磁谐振。

必要时可以重复消除谐振，如阻尼高频、基频及分频三种谐振。

微机系统检测故障后，分别给出显示和报警并记录、存贮有关故障信息。

CPU系统处理完最后，返回起始状态，并继续检测电路中的状态。

利用微机编程软件，在识别谐振过电压的同时消除谐振过电压，将谐振故障彻底消除。

在中性点不接地系统中，PT 铁磁谐振与单相接地故障均表现为零序电压升高。

现有微机消谐装置主要通过检测零序电压的频率来辨识分频谐振与高频谐振，然而，由于基频谐振表现地与单相接地极为相似，微机消谐装置很难区分。

所以需要产品升级具有单相接地告警、过压报警、PT断线告警的功能，严格控制微机消谐装置对开口电压跟踪的响应时间。

维护更换微机消谐装置
3#装置整流35KV室PT柜微机消谐装置的更换，微机消谐装置适用于0.38KV-66KV中性点不接地的电力系统。

当系统发生铁磁谐振时，可以迅速消除。

而且具有运算速度快、性能稳定、抗干扰能力强等优点。

不但可以消除铁磁谐振，还可以对过电压、单相接地作出指示。

二次消谐大多是利用微机控制可控硅导处于阻断状态，对系统没有任何影响。

当系统发生谐振时单片机触发可控硅
瞬间导通达到迅速消耗谐
振能量、消除铁磁谐振的
目的。

优点是消谐速度快，
适用于不同频率的谐振。

但
如果可控硅发生意外击穿造
成永久性短路将会出现电压
互感器被烧坏的现象。

保护功能：当前一级可控硅
发生意外击穿而造成永久性短路
时，装置内的保护功能使前一级
的继电器马上动作，切断前一级
可控硅使其与系统脱离，开通后
一级可控硅继续工作如果第二季
可控硅也被击穿，则后一级继电器接点迅速打开使装置与系统完全脱离，从而起到防止PT因短路被烧坏的目的。

电源指示灯：装置供电正常是点亮；
仪器故障指示灯：装置发生故障时点亮；
通讯指示灯：装置进行串口通讯时闪亮。
