AK-XXI微机智能消谐说明书

目录1简介-----------------------------------------------------------------------------------------------2 2安装说明-----------------------------------------------------------------------------------------4 3操作说明-----------------------------------------------------------------------------------------5附录A主要技术参数-----------------------------------------------------------------------------------9B 通讯-----------------------------------------------------------------------------------------------9C 参数整定-----------------------------------------------------------------------------------------10D 安装尺寸图--------------------------------------------------------------------------------------111 简介1．1装置说明当电力系统发生谐振时，经常使电压互感器烧毁或发生爆炸，造成恶性事故。

为此，传统的解决方法是在互感器开口三角绕组上串灯泡或电阻进行衰减。

这种方法，不能从根本上解决问题，而且，其作用极不明显。

后来，发展了一种模拟式消谐装置，由于它本身不具有智能特色，所以，不仅经常在弧光接地时引起误动作，而且只能消除某一特定频率的铁磁谐振,未能得到推广应用。

一、产品概述GK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高级单片机为采样运算、逻辑判定和操纵中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优势，具有外形轻巧美观、安装方便、功耗极低、免调试和免保护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，能够区分过电压、铁磁谐振和单相接地，可配置RS485通信接口。

该装置无需进行整定调试，专门适用于无人值守变电站。

二、型号说明GK—WXZ—□□□通信接口打印功能监测母线段数微机消谐装置保定国电中科电气◇监测母线段数：最多两段。

1—段，2—两段。

◇通信接口：Y-有通信功能；N-无通信功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、利用条件◇户内利用，而且室内通风良好；◇运行环境温度：-20℃--50℃；◇贮存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护品级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与致使金属或使绝缘损坏的侵蚀性气体、霉菌等。

四、技术参数◇工作电源：AC/DC220V(不分极性)；AC/DC110V(不分极性)；◇功耗：电源回路：DC220V≤5W或AC220V≤5VA；◇告警接点容量（无源触点）：5A,250VAC/5A,30VDC。

◇通信接口：RS485，波特率1200bps～9600bps；◇抗干扰性能1.装置能经受GB/T14598.14规定的严酷品级为Ⅲ级的静电放电实验；2.装置能经受GB/T14598.9规定的严酷品级为Ⅲ级的幅射电磁场干扰实验；3.装置能经受GB/T14598.10规定的严酷品级为Ⅲ级的快速瞬变干扰实验；4.装置能经受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。

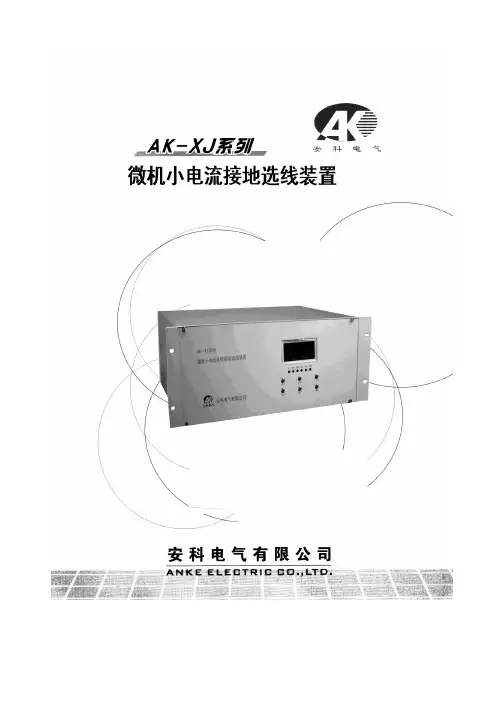

目录一、产品概述 (1)二、型号说明 (1)三、使用条件 (1)四、技术参数 (2)五、装置特点 (2)六、工作原理 (3)七、装置面板说明 (3)八、开孔尺寸 (4)九、CT的安装、选择及系统电流的估算 (5)十、操作说明 (6)十一、通讯规约 (10)十二、模拟试验 (14)十三、AK-XJ24T微机小电流接地选线装置端子接线图 (15)AK-XJ 微机小电流系统接地选线装置·使用说明书AK-XJ 微机小电流系统接地选线装置一、产品概述AK-XJ 型微机小电流系统接地选线装置是我公司最新研制的新型小电流系统接地选线装置，它适用于中性点不接地或经消弧线圈、大电阻接地的运行方式系统，能够迅速准确地查找出系统单相接地线路。

该装置以16位单片机为采集运算、逻辑判断和控制中心（CPU ），以液晶显示器、信号灯指示、轻触式按键为人机接口。

具有操作简单，选线准确，速度更快、运行可靠等特点。

该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口将各种故障信息传送至有关部门。

为现场运行人员提供了极大的方便。

应用范围如下所示：● 电压等级：0.4KV ～66KV ；● 中性点不接地的小电流系统或中性点经大电阻或消弧线圈接地的小电流系统； ● 母线段数不大于四段，线路出线回路总数不大于60路；● 广泛应用于电力系统变电站、发电厂以及煤炭、钢铁、冶金、化工等大型厂矿企业的供电系统。

二、型号说明三、使用条件● 户内使用，并且室内通风良好；● 运行环境温度：-25℃--85℃；● 湿度：最大湿度95%，表面无凝露；● 防护等级：IEC529-P53；● 海拔：≤3000m ；● 大气压力: 80～110Kpa ；● 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

AK XJXX B:带一对一报警输出；缺省：不带一对一报警输出T:带通讯；缺省：不带通讯出线路数（12，24，36，48，60）微机小电流接地选线装置安科电气有限公司AK-XJ微机小电流系统接地选线装置·使用说明书四、技术参数●工作电源：AC/DC 85-265V；●功耗：1.电源回路：DC220V≤30W或者AC220V≤30VA；2.交流电压回路：≤1VA；3.交流额定电压：100V。

微机消谐装置使用说明书安徽徽电科技股份有限公司目录一、产品概述 (1)1 概述 (1)2 功能及特点 (2)3 装置正面效果图 (3)4 工作原理 (4)二、操作说明 (5)三、使用环境 (10)四、装置端子接线图 (11)五、安装尺寸 (13)六、通讯规约 (14)一、产品概述1.概述HDXX-I微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、PT断线和谐振故障。

如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。

本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。

本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

12.功能及特点◆模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；◆实时监控系统状态，对出现的异常运行状态（接地故障、PT 断线和电网谐振）做出准确判断，并作出及时动作；◆工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；◆故障追忆功能，显示最近20次历史故障记录；◆具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；◆双硬件看门狗电路确保软件运行的可靠性；◆中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3．装置正面效果图信号灯及按键说明：◆运行：正常运行指示灯，闪烁频率1Hz;◆谐振：谐振故障指示，谐振故障消除后熄灭；◆报警：故障指示，系统正常运行后熄灭；◆↑↓±：菜单选择和参数调整按键；◆确认：进入下级菜单和确认参数设定按键；◆取消：返回上级菜单和取消参数设定按键；◆复位：系统重新启动按键。

4．工作原理微机消谐装置控制器是基于PT提供的电压信号而设计的产品。

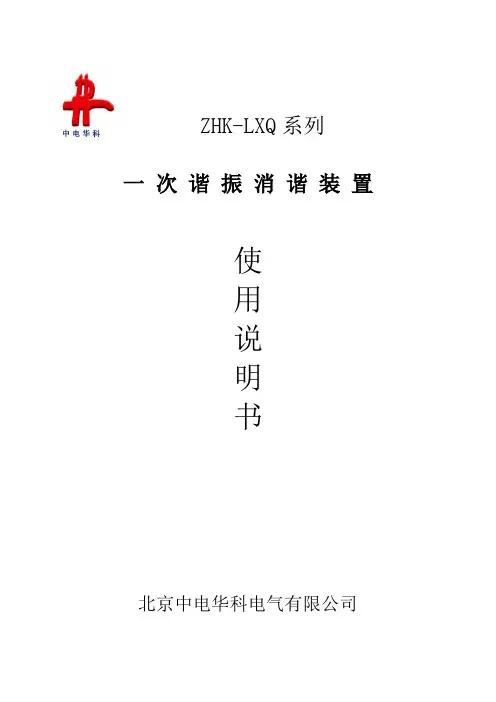

ZHK-LXQ系列一次谐振消谐装置使用说明书北京中电华科电气有限公司ZHK-LXQ 系列一次谐振消除装置1 概述6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；b.电网中的弧光接地使PT频频烧毁。

使用ZHK-LXQ型、ZHK-LXQ(B)一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。

电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。

出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。

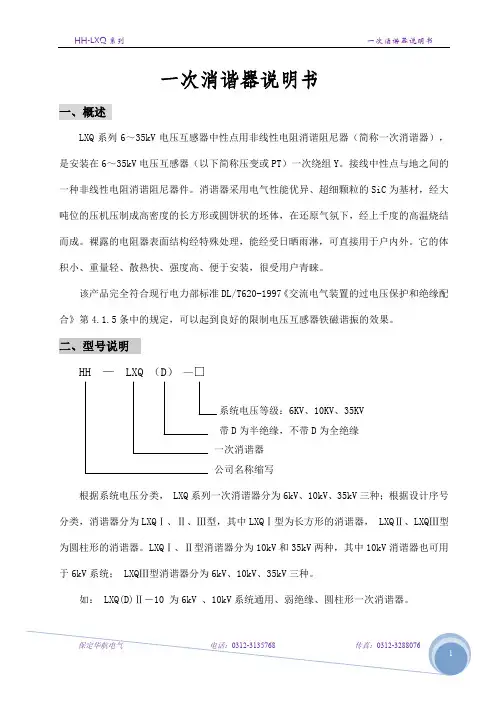

ZHK-LXQ型、ZHK-LXQ(B)型一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。

该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。

如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。

单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。

试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。

而安装了ZHK-LXQ型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。

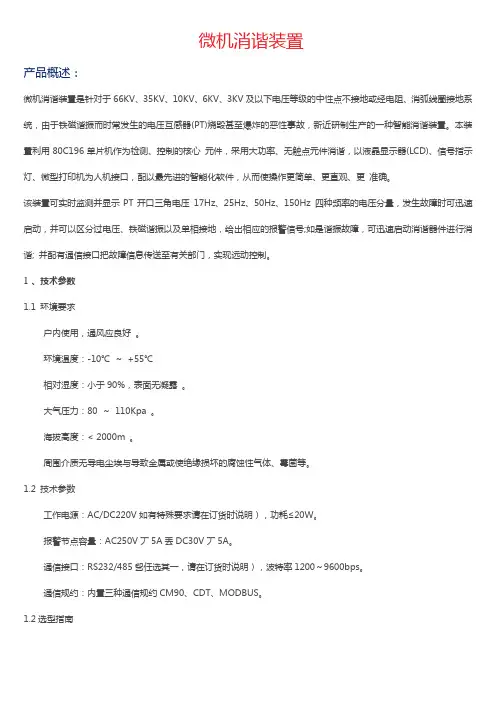

微机消谐装置产品概述：微机消谐装置是针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器(LCD)、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号;如是谐振故障，可迅速启动消谐器件进行消谐; 并配有通信接口把故障信息传送至有关部门，实现远动控制。

1 、技术参数1.1 环境要求户内使用，通风应良好。

环境温度：-10℃～+55℃相对湿度：小于90%，表面无凝露。

大气压力：80 ～110Kpa 。

海拔高度：< 2000m 。

周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

1.2 技术参数工作电源：AC/DC220V如有特殊要求请在订货时说明），功耗≤20W。

报警节点容量：AC250V丆5A丟DC30V丆5A。

通信接口：RS232/485乮任选其一，请在订货时说明），波特率1200～9600bps。

通信规约：内置三种通信规约CM90、CDT、MODBUS。

1.2选型指南设计序号：1—小机箱，该系列无打印功能。

2—普通机箱，该系列可选配打印功能。

监测母线数：最多四段。

1—一段，2—两段，3—三段，4—四段。

通信接口：T—RS232丆F—RS485。

如不加此后缀表示不带通信功能。

打印功能：D—有打印功能，不加此后缀表示不具有打印功能。

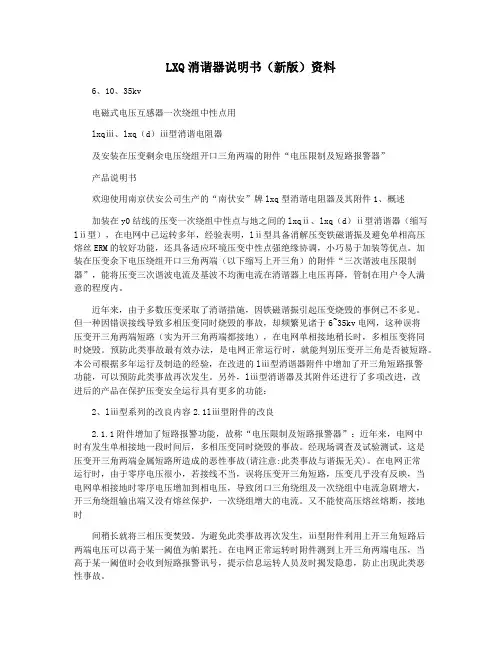

LXQ消谐器说明书（新版）资料6、10、35kv电磁式电压互感器一次绕组中性点用lxqⅲ、lxq（d）ⅲ型消谐电阻器及安装在压变剩余电压绕组开口三角两端的附件“电压限制及短路报警器”产品说明书欢迎使用南京伏安公司生产的“南伏安”牌lxq型消谐电阻器及其附件1、概述加装在y0结线的压变一次绕组中性点与地之间的lxqⅱ、lxq（d）ⅱ型消谐器（缩写lⅱ型），在电网中已运转多年，经验表明，lⅱ型具备消解压变铁磁谐振及避免单相高压熔丝ERM的较好功能，还具备适应环境压变中性点强绝缘协调，小巧易于加装等优点。

加装在压变余下电压绕组开口三角两端（以下缩写上开三角）的附件“三次谐波电压限制器”，能将压变三次谐波电流及基波不均衡电流在消谐器上电压再降，管制在用户令人满意的程度内。

近年来，由于多数压变采取了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。

但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于6~35kv电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。

预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。

本公司根据多年运行及制造的经验，在改进的lⅲ型消谐器附件中增加了开三角短路报警功能，可以预防此类事故再次发生。

另外，lⅲ型消谐器及其附件还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能：2、lⅲ型系列的改良内容2.1lⅲ型附件的改良2.1.1附件增加了短路报警功能，故称“电压限制及短路报警器”：近年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁的事故。

经现场调查及试验测试，这是压变开三角两端金属短路所造成的恶性事故(请注意:此类事故与谐振无关)。

在电网正常运行时，由于零序电压很小，若接线不当，误将压变开三角短路，压变几乎没有反映，当电网单相接地时零序电压增加到相电压，导致闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大的电流。

一、装置概述本装置用于消除110-220KV变电站中的任何类型的铁磁谐振，可广泛应用于电力、石油、冶金、矿山、钢铁等行业的高压变电站中。

引起高压系统谐振的原因很多。

例如：当带有断口电容的断路器对带有PT的空母线进行分闸操作时，操作暂态常常会在均压电容与PT 之间激发产生铁磁谐振现象，这种现象在110-220KV超高压变电站上频繁发生，且持续时间长，有时可长期自保持，因而可能导致电磁式电压互感器过励磁烧损、爆炸，甚至诱发后果更为严重的系统事故；再有，由于系统故障引发的铁磁谐振现象及由此而导致的PT烧损、爆炸事故也频繁发生。

到目前为止，消除6—66KV中性点绝缘电网谐振的技术措施已较为成熟。

但消除110—220KV变电站谐振的技术措施在长时期内没有突破性进展。

我公司研制生产的BW-KSX51型微机消谐装置，成功的解决了这些问题。

其中89C52单片机和双向晶闸管作为本装置的核心元件。

89C52单片机在少量外围电路的支撑下实现对各种铁磁谐振过电压的识别和对双向晶闸管的有效控制，双向晶闸管受控于89C52单片机并执行阻尼消谐任务。

本装置以电磁计数器、信号指示灯为人机接口，操作简单、直观、准确。

二、装置结构与工作原理本装置以51系列微处理器为核心，由交流采样1、交流采样2、晶闸管1、晶闸管2、低电压闭锁、信号灯群、电磁计数器及降压、稳压电源等组成。

装置上电并初始化后，单片机便开始对开口三角电压信号的频率和幅值进行实时检测。

当检测到零序过电压信号的频率为持续的1/3次分频、1/2次分频或3次高频时，则分别判定为1/3次分频谐振、1/2次分频谐振和3次高频谐振，单片机发出触发脉冲，使晶闸管1导通。

导通的晶闸管1接通一个低阻的阻尼回路，阻尼回路的低阻经压变开口三角绕组耦合到其高压侧的母线上，向母线的零序网络施加强有力的阻尼。

此时，具有零序性质的分频铁磁谐振因受到阻尼迅速衰减消失。

如果单片机检测到的是持续稳定且幅值较高的正序或零序工频过电压，则判定为正序或零序基频铁磁谐振。

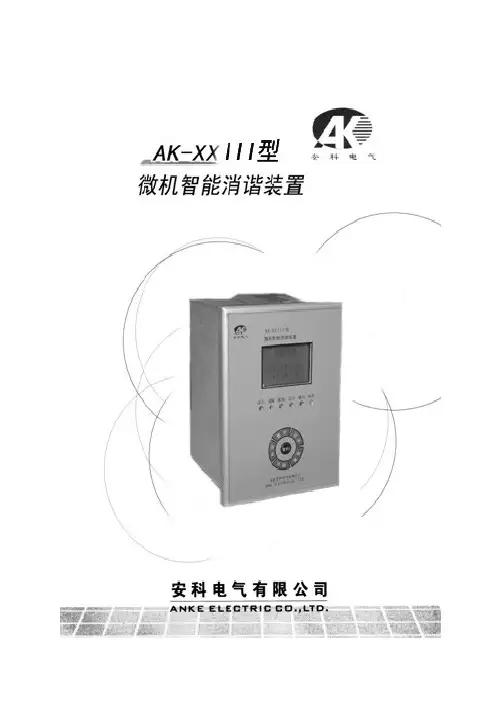

目录第一章简介 (1)1. 概述 (1)2. 型号说明 (1)3. 使用条件 (1)4. 技术参数 (2)5. 装置特点 (2)6. 工作原理 (2)7. 动作判据 (2)第二章使用说明 (3)1. 操作说明 (3)2. 通讯规约 (5)第一章 简介1. 概述电力部门及电力用户在日常用电过程中时常发生谐振而导致电压互感器（PT ）烧毁和其他不可预料的事故，从而影响正常的供电及生产活动。

我公司总结了以前各种类型消谐器的优缺点，广泛征求用户和专家的意见、建议并结合现场经验研制的一种智能消谐装置。

本装置有更高的运算精度、更准确的逻辑判断能力及更快的出口消谐动作。

它分两级消谐过程，更有效更合理。

第一级为弱阻尼消谐，采用压敏电阻可长时间在线消谐；第二级为强阻尼消谐，采用大功率出口元件，瞬间强制系统消谐。

它还具有点阵液晶显示器（LCD ）、信号指示灯、触摸按键和RS485现场通讯总线为人机接口，配以智能化的软件，组成了技术和原理先进，使用简单方便的在线“傻瓜型”诊断、消谐、记录装置。

该装置可实时显示系统时钟及PT 开口三角电压 17Hz 、25Hz 、50Hz 、150Hz 四种频率的电压分量，可以区分过电压、谐振以及单相接地，可配置通信接口把故障信息传送至有关部门，适用于无人值守变电站。

2. 型号说明注意：装置通讯为RS485通讯，默认机型为5U 机型。

3. 使用条件海拔高度≤2Km ；环境温度为：－25℃～85℃；AK XX外型代码（Ⅰ：5U机型；Ⅱ：4U机型）通讯（Ｔ：带通讯；空：不带通讯）微机消谐装置安科电气有限公司AK XX外型代码（空：5U机型；B：4U机型）通讯（Ｔ：带通讯；空：不带通讯）微机消谐装置安科电气有限公司相对湿度：≤95%；大气压力为：80～110Kpa；周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。

4. 技术参数工作电源：DC/AC220V（-20%～+10%），其它情况订货时注明；功耗：电源回路：DC220V≤20W或者AC220V≤20VA；交流电压回路：≤1VA；交流额定电压：100V。

目录一．概述1二功能介绍2三.工作原理图3四.用户安装调试说明（1） HY-XX2000A数字消谐装置前面板各按键及指示灯功能 5 （2）通电前检查 6 （3）通电检查 6 （4）菜单内容 7（5）具体操作方法 11五.主要通信规约0#通讯规约 13 1#通讯规约 15 2#通讯规约 16 3#通讯规约 17 8#通讯规约 18 18#通讯规约 19附录一.工作定值及通讯20附录二.装置的机箱尺寸图 21 附录三.装置的端子图 22一．概述我国3～66kV供电系统属小电流接地系统。

为了监视母线电压，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接地。

当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗Xc处于匹配区时，便产生了谐振。

电力系统中发生铁磁谐振，产生谐振过电压，将严重危害电气设备绝缘及系统安全运行。

电力系统中铁磁谐振的消除，一直是在PT开口三角形处并接一电阻或灯泡来吸收谐振能量和躲过谐振点，这种方法虽能消除部分谐振，但多数情况下不能成功。

本装置采用在PT开口三角形输出端并接一双向可控硅，同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析，经过计算后向可控硅发出指令。

当系统发生铁磁谐振时，PT开口三角形出现伴有不同频率成分的零序电压，装置根据不同频率，不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振，若为接地，则由信号继电器发出接地信号。

仅当电网中发生铁磁谐振时，可控硅才会导通，三角绕组被短接，铁磁谐振在强烈的阻尼作用下迅速消失，当谐振消失后，可控硅恢复到阻断状态。

该装置适用于3～66kV供电系统，自动消除系统铁磁谐振。

对于一次消谐的系统，二次配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

二功能介绍●装置的特点：1．适用于6-35KV小接地系统。

2．装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快（平均每条指令执行时间100ns左右）；同时配备专用计算机控制软件，可通过便携式电脑与装置通信口连接，对装置进行就地修改操作。

目录1.概述 (1)2.型号说明及装置特点 (1)3.使用条件 (2)4.技术参数 (2)5.工作原理 (4)6.面板介绍 (4)7.运输及贮存 (6)8.质量保证及服务 (6)9.定货须知 (6)10.使用说明 (7)11.通讯规约 (10)GSY-XX 系列微机消谐装置 使用说明书–1–1、 概述在我国电力系统中，由于铁磁谐振而时常会发生电压互感器(PT)烧毁甚至爆炸的恶性事故，严重影响了电网的安全可靠运行。

GSY-XX 系列微机消谐装置是我公司最新开发生产的新型产品，它是基于公司原有产品基础上，广泛征求用户意见，研制生产的一种新型智能消谐装置。

它以16位单片机80C196为采样运算、逻辑判断和控制中心(CPU)，经大功率、无触点固态继电器为出口，以汉字液晶显示器(LCD)、信号指示灯、轻触式按键配以智能化软件系统，组成了技术先进，使用简单方便、免维护、智能型消谐、记录装置。

该装置实时显示系统时钟及PT 开口三角电压17Hz 、25Hz 、50Hz 、150Hz 四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置通信接口把故障信息传送至有关部门，适用于无人职守变电站。

2、 型号说明及装置特点2.1、 CPU 采用INTEL80C196单片机，数据采集、运算、逻辑判断、控制输出等速度快，精度高，双“看门狗”（Watchdog ）电路，抗干扰、自检及自恢复能力强；2.2、 采用128×64图形液晶显示器（LCD ），中文菜单提示，显示信息丰富、 直观； 2.3、 智能化软件技术、原理先进，性能稳定，安全可靠；2.4、实时显示系统时钟、日历、PT 开口三角电压4种频率（3分频/17Hz 、2分频/25Hz 、工频/50Hz 、3倍频/150Hz ）的电压分量；2.5、 可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除； 2.6、 对各种故障均可给出告警信号并显示、保存有关信息；2.7、 有记忆功能，可存储20次最近发生的故障信息，掉电后不丢失； 2.8、 消谐元件出口功率大、无触点；2.9、 通过中文菜单提示和面板按键整定，调试和维护简单、方便； 2.10、接线简单，安装方便；2.11、硬件、软件冗余设计，抗干扰能力强； 2.12、适用于各种电压等级的PT ；GSY – XX – 1/2/3/4 - T母线段数 广盛源公司微机消谐装置 通讯功能使用说明书 GSY-XX系列微机消谐装置2.13、可配置通信接口把各种故障信息传送至有关部门，适用于无人职守变电站。

微机消弧消谐及过电压保护装置控制器（DG-XXK）使用说明书合肥鼎格电力科技有限公司目录一、产品概述 (1)1 概述 (1)2 功能及特点 (2)3 信号灯及按键说明 (3)4 工作原理 (4)二、操作说明 (5)三、使用环境 (12)四、装置端子接线图 (12)五、安装尺寸 (15)六、通讯规约 (16)一、产品概述1.概述微机消弧消谐过电压保护装置是我公司针对综合过电压保护装置研制的一种智能型控制器。

该产品采用的双核微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对电网各种接地状态进行分析，并采取相应的动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

12.功能及特点◆模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；◆实时监控系统状态，对出现的异常运行状态（弧光接地、金属接地、PT 断线和熔丝熔断等）做出准确判断，并作出及时动作；◆工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；◆故障追忆功能，显示最近20次历史故障记录；◆具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；◆双硬件看门狗电路确保软件运行的可靠性；◆中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3.信号灯及按键说明：◆运行：正常运行指示灯，闪烁频率1Hz;◆弧光：弧光接地指示，按复位键熄灭；◆谐振：谐振故障指示；◆报警：故障指示，系统正常运行后熄灭；◆←↑↓→：菜单选择和参数调整按键；◆确认：进入下级菜单和确认参数设定按键；◆取消：返回上级菜单和取消参数设定按键；◆复位：系统重新启动按键。

4．工作原理微机消弧消谐过电压保护装置是基于PT 提供的电压信号而设计的产品。

装置总体结构如下图所示：它是根据线路发生故障时，中性点对地绝缘的供电系统会出现零序电压，将零序电压作为启动信号开始计算，然后再根据发生故障时每相电压的情况进行逻辑分析计算，判定接地故障发生的相别及接地属性，再根据判定结果做出相应的处理。

博为公司 KSX微机消谐装置说明书一、装置概述本装置适用于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地的发电厂、变电站，自动消除系统铁磁谐振，广泛运用于电力、石油、化工、煤炭、冶金等行业。

本装置利用80196单片机作为检测、控制的核心元件。

具有运算速度快、性能稳定、搞干扰能力强等优点。

不但可以消除铁磁谐振，还可以对过电压、单相接地作出指示。

二、装置特点、功能、技术指标及使用条件（一）特点：1、无需整定和调试，维护量小；2、自动显示、记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；3、可区分铁磁谐振、过电压、单相接地；4、可提供过电压、单相接地的报警，并自动显示、记录发生时刻及相关参数；5、适用于各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、三倍频），适用范围广；6、诊断准确，消谐迅速，正确动作率达100%；7、可存储五重故障住处并可追忆，进行显示和记录；8、配有远动接口，当出现接地谐振过电压时，本装置配有两对报警输出点，接点容量为DC220V 2A。

（二）功能：1、自动识别并消除系统中不同频率的铁磁谐振；2、可显示出谐振的频率及幅值，同时报警输出。

（三）技术指标：1、工作电源：AC220V±15%、、50Hz±1或DC220V±15%；功耗：小于10W；2、电压等级：1个3、母线段数：1段―1―博为公司 KSX微机消谐装置说明书4、机箱尺寸：200×177.8×250（宽×高×深）；5、可消除谐振频率：17Hz（1/3分频） 25Hz（1/2分频）50Hz（工频）100Hz（2倍频） 150Hz（3倍频）及以上频率的铁磁谐振（四）使用条件：1、环境温度：-10℃--40℃；2、湿度：不大于95%；3、大气压力：80—110Kpa三、与同类装置的主要区别1、抗干扰能力强，数据采集精度高；2、本装置进行了温度、湿度、振动、精度、抗干扰性能等方面的严格试验，达到总颁标准；3、本装置具有智能特色，可消除各种频率的铁磁谐振；4、本装置可区分谐振、过电压、单相接地；5、本装置可自动显示、记录各种谐振参数，为现场分析提供依据；6、本装置可对过电压、单相接地提供报警，并记录有关参数；7、本装置可存储故障信息，以便运行人员追忆查看；8、本装置采用开关电源供电、工作性能稳定；9、本装置具有自检故障的功能。

目录一、产品概述 (1)二、型号说明 (1)三、使用条件 (1)四、技术参数 (2)五、装置特点 (2)六、工作原理 (3)七、装置面板说明 (3)八、装置外形、安装及开孔尺寸 (4)九、CT的安装、选择及系统电流的估算 (5)十、操作说明 (6)十一、通讯规约 (10)十二、AK-XJ微机小电流接地选线装置端子接线图 (13)36/48/60 T 选配项，一对一报警选配项，通讯功能最大监测出线数量安科微机小电流接地选线AK-XJB12/24 AK-XJ 微机小电流系统接地选线装置一、产品概述AK-XJ 型微机小电流系统接地选线装置是我公司最新研制的新型小电流系统接地选线装置，它适用于中性点不接地或经消弧线圈、大电阻接地的运行方式系统，能够迅速准确地查找出系统单相接地线路。

该装置以16位单片机为采集运算、逻辑判断和控制中心（CPU ），以液晶显示器、信号灯指示、轻触式按键为人机接口。

具有操作简单，选线准确，速度更快、运行可靠等特点。

该装置为群CPU 系统，分布式原理，集中式安装。

采集各条出线的零序电流量时不做循环切换，瞬间实时采集每条出线的零序电流，使故障时每条出线的零序电流值都能被完整无遗漏的采集到，从而为计算选线奠定了数据基础，保证了选线的准确率。

该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口将各种故障信息传送至有关部门。

为现场运行人员提供了极大的方便。

应用范围如下所示：● 电压等级：0.4KV ～66KV ；● 中性点不接地的小电流系统或中性点经大电阻或消弧线圈接地的小电流系统； ● 母线段数不大于四段，线路出线回路总数不大于60路；● 广泛应用于电力系统变电站、发电厂以及煤炭、钢铁、冶金、化工等大型厂矿企业的供电系统。

二、型号说明三、使用条件● 户内使用，并且室内通风良好； ● 运行环境温度：-25℃--85℃； ● 湿度：最大湿度95%，表面无凝露； ● 防护等级：IEC529-P53；●海拔：≤3000m；●大气压力: 80～110Kpa；●周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
