060301裸母线、封闭母线、插接式母线安装

裸母线、封闭母线、插接式母线安装本工艺标准适用于10kV以下矩形母线安装及0.4kV以下室内一般工业及民用电气安装工程的封闭插接母线安装。

一、设备及材料要求1铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）6其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

二、主要机具1母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

三、作业条件1母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2电气设备安装完毕，检验合格。

3预留孔洞及预埋件尺寸、强度均符合设计要求。

4施工图及技术资料齐全。

5封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一)裸母线安装。

1工艺流程：2放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2）放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4）放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2)母线拉紧装置按附下图制作组装。

4绝缘子安装．(1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

6～l0kV支柱绝缘子安装前应做耐压试验。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2）绝缘子上下要各垫一个石棉垫。

(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。

绝缘子夹板、卡板的安装要牢固。

5母线的加工。

(1)母线的调直与切断。

①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。

②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×10 2b2.5b2b2b2b2b立弯50×50及以下 1.5a a 0.5a2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

图母线弯曲示意图6母线的连接。

母线的连接可采用焊接或螺栓连接方式。

(1)母线的焊接。

①焊接的位置。

焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同一相如有多片母线，2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

11 裸母线、封闭母线、插接式母线安装11.1 一般规定11.1.1 裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。

有产品合格证、材质证明及安装技术文件。

11.1.2 封闭母线、插接母线应符合下列规定：1 查验合格证和随带安装技术文件；2 外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

11.1.3 裸母线、裸导线应符合下列规定：1 查验合格证；2 外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

11.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

11.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

11.2 施工准备11.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 复核母线敷设路径是否通畅无阻碍。

3 母线施工前，应实测预留孔洞是否符合设计要求。

11.2.2 材料准备裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。

封闭插接母线安装施工方案封闭插接母线是一种先进的配电装置，主要用于工业和商业建筑物的电力供应。

其具有安全可靠、结构简单、运行灵活等特点，被广泛应用于电力系统中。

下面是一份封闭插接母线安装施工方案，来详细介绍其安装步骤和注意事项。

一、安装前准备工作1.首先，需要对施工现场进行勘测和规划，确定插接母线的安装位置和线路走向。

2.确保施工现场的安全环境，清除杂物和障碍物，确保施工的顺利进行。

3.检查安装所需的材料和设备是否齐全，并进行必要的测试和检验。

4.安排具备相应资质和经验的施工人员进行施工，并配备必要的施工工具和设备。

二、插接母线安装步骤1.按照勘测和规划的结果，确定母线的安装位置和线路走向。

2.根据设计要求，在安装位置铺设好支持构架，确保母线能够正常运行。

3.安装好支持构架后，开始铺设和连接母线。

首先，根据设计要求将母线进行切割和连接，保证其长度和接口的准确性。

4.将已切割好的母线与支持构架固定连接，使用适当的螺栓和螺母进行紧固，确保连接牢固。

5.安装好母线后，开始安装其他相关设备，如隔离开关、断路器、电流互感器等。

根据设计要求进行安装和接线，确保所有设备的正常运行。

6.完成母线和其他设备的安装后，进行电气连接和接地，确保电力系统的安全和可靠运行。

7.进行必要的测试和调试工作，确保母线和其他设备的正常运行和电气系统的稳定性。

8.最后，进行安全验收和记录，以便后续的维护和管理工作。

三、注意事项1.在施工过程中，要严格按照相关安全规范进行操作，并配备相应的安全设备，确保施工人员的安全。

2.插接母线的连接处需要保持良好的接触，严禁出现松动或者接触不良的情况，以保证电力系统的正常运行。

3.确保插接母线的固定和支撑结构的稳定，以防止因地震或其他外力导致断裂或位移。

4.在安装过程中，要注意施工现场的清洁和整齐，避免杂物和灰尘进入插接母线和其他设备，影响其正常运行。

5.在进行电气连接和接地时，要仔细查看和确认接线的准确性，避免错误连接和接地导致电气问题。

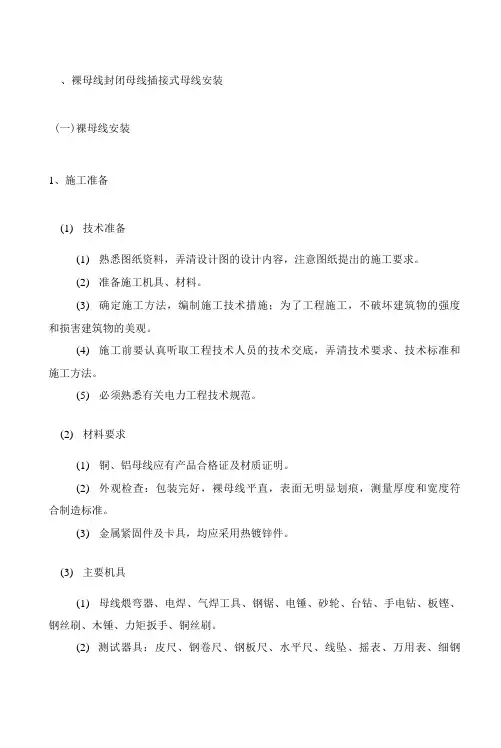

、裸母线封闭母线插接式母线安装(一)裸母线安装1、施工准备(1)技术准备(1)熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

(2)准备施工机具、材料。

(3)确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。

(4)施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

(5)必须熟悉有关电力工程技术规范。

(2)材料要求(1)铜、铝母线应有产品合格证及材质证明。

(2)外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准。

(3)金属紧固件及卡具，均应采用热镀锌件。

(3)主要机具(1)母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮、台钻、手电钻、板铿、钢丝刷、木锤、力矩扳手、铜丝刷。

(2)测试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、细钢丝或小线。

距离复核后，才能确定支架设置位置。

（3）电气设备（变压器、开关柜等）安装完毕，且检验合格。

（4）与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响己安装的母线，方可安装母线2、施工工艺（1）工艺流程设备点件检查支架制作及安装一封闭插接母线安装一接地检查，绝缘、耐压试验一试运行验收（2）操作工艺（1）设备点件检查1）设备开箱点件检查，应由安装单位、建设单位或供货单位共同进行，并做好记录。

2）根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

3）检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

4）检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

（2）支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：1）支架制作a.根据地施工现场结构类型，支架应采用角钢或槽钢制作。

应采用“一”字形、“L”形，“口”字型、“T”字形四种形式。

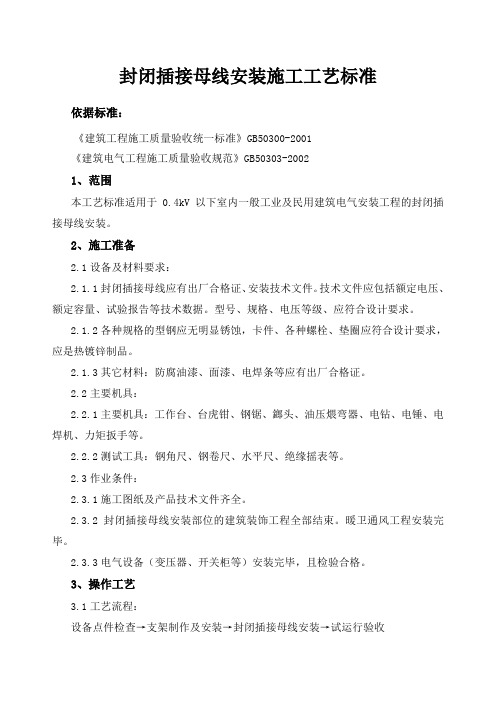

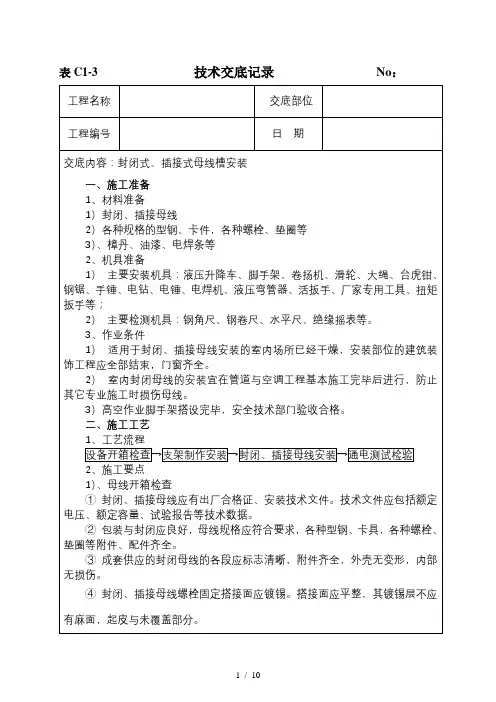

封闭插接母线安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。

2、施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级、应符合设计要求。

2.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.2主要机具：2.2.1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.3作业条件：2.3.1施工图纸及产品技术文件齐全。

2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。

暖卫通风工程安装完毕。

2.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。

3、操作工艺3.1工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收3.2设备点件检查：3.2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。

3.2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

3.2.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

3.2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；3.3.1支架制作：3.3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作。

应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。

3.3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。

裸母线、封闭母线、插接式母线安装本工艺标准适用于 10kV 以下矩形母线安装及 0.4kV 以下室内一般工业及民用电气安装工程的封闭插接母线安装。

、设备及材料要求1铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1 的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率5金属紧固件及卡具，均应采用热镀锌件。

6其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

、主要机具1母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2 电气设备安装完毕，检验合格。

3预留孔洞及预埋件尺寸、强度均符合设计要求。

4 施工图及技术资料齐全。

5封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一 )裸母线安装。

1 工艺流程：2放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2)放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3支架及拉紧装置的制作安装。

裸母线、封闭母线、插接式母线安装2020-06-191.1 一般规定1.1.1裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。

有产品合格证、材质证明及安装技术文件。

1.1.2 封闭母线、插接母线应符合下列规定：1查验合格证和随带安装技术文件；2外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

1.1.3 裸母线、裸导线应符合下列规定：1查验合格证；2外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

1.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

1.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 复核母线敷设路径是否通畅无阻碍。

3 母线施工前，应实测预留孔洞是否符合设计要求。

1.2.2 材料准备裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。
