裸母线、封闭母线、插接式母线安装

各种硬母线安装要求及规定第2．3．1条硬母线的连接应采用焊接、贯穿螺栓连接或夹板及夹持螺栓搭接；管形和棒形母线应用专用线夹连接，严禁用内螺纹管接头或锡焊连接。

第2．3．2条母线与母线或母线与电器接线端子的螺栓搭接面的安装，应符合下列要求：一、母线接触N)JIT-后必须保持清洁，并涂以电力复合脂。

二、母线平置时，贯穿螺栓应由下往上穿，其余情况下．螺母应置于维护侧，螺栓长度宜露出螺母2～3扣。

三、贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。

四、螺栓受力应均匀，不应使电器的接线端子受到额外应力。

五、母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应符合表2．3 2的规定。

第2．3．3条母线与螺杆形接线端子连接时，母线的孔径不应大于螺杆形接线端子直径lram。

丝扣的氧化膜必须刷净，螺母接触面必须平整，螺母与母线间应加铜质搪锡平垫圈，并应有锁紧螺母，但不得加弹簧垫。

第2．3．4条母线在支柱绝缘子上固定时应符合下列要求：一、母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。

二、交流母线的固定金具或其它支持金具不应成闭合磁路。

三、当母线平置时，母线支持夹板的上部压板应与母线保持1～1 5mm的间隙，当母线立置时，上部压板应与母线保持1.5～2mm的间隙。

四、母线在支柱绝缘子上的固定死点，每一段应设置一个，并宜位于全长或两母线伸缩节中点。

五、管形母线安装在滑动式支持器上时．支持器的轴座与管母线之间应有l～2ram的间隙。

六、母线固定装置应无棱角和毛刺。

第2．3．5条多片矩形母线间，应保持不小于母线厚度的间隙；相邻的间隔垫边缘间距离应大于5mm。

第2．3．6条母线伸缩节不得有裂纹、断股和折皱现象；其总截面不应小于母线截面的l 2倍。

第2．3．7条终端或中间采用拉紧装置的车间低压母线的安装，当设计无规定时，应符合下列规定：一、终端或中间拉紧固定支架宜装有调节螺栓的拉线，拉线的固定点应能承受拉线张力。

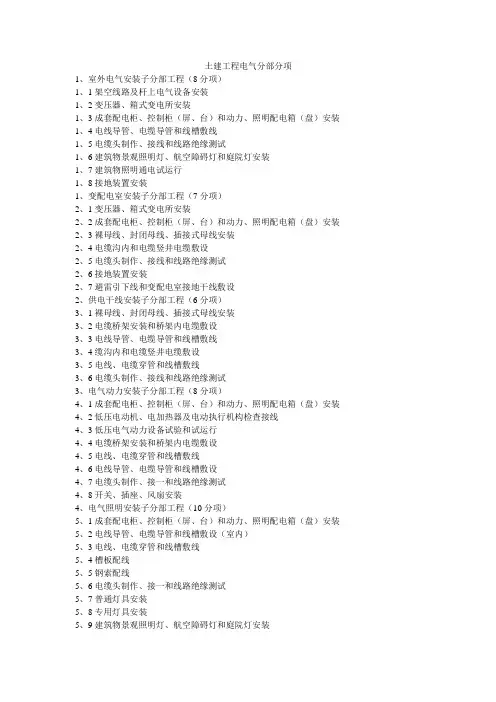

土建工程电气分部分项1、室外电气安装子分部工程（8分项）1、1架空线路及杆上电气设备安装1、2变压器、箱式变电所安装1、3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1、4电线导管、电缆导管和线槽敷线1、5电缆头制作、接线和线路绝缘测试1、6建筑物景观照明灯、航空障碍灯和庭院灯安装1、7建筑物照明通电试运行1、8接地装置安装1、变配电室安装子分部工程（7分项）2、1变压器、箱式变电所安装2、2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装2、3裸母线、封闭母线、插接式母线安装2、4电缆沟内和电缆竖井电缆敷设2、5电缆头制作、接线和线路绝缘测试2、6接地装置安装2、7避雷引下线和变配电室接地干线敷设2、供电干线安装子分部工程（6分项）3、1裸母线、封闭母线、插接式母线安装3、2电缆桥架安装和桥架内电缆敷设3、3电线导管、电缆导管和线槽敷线3、4缆沟内和电缆竖井电缆敷设3、5电线、电缆穿管和线槽敷线3、6电缆头制作、接线和线路绝缘测试3、电气动力安装子分部工程（8分项）4、1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装4、2低压电动机、电加热器及电动执行机构检查接线4、3低压电气动力设备试验和试运行4、4电缆桥架安装和桥架内电缆敷设4、5电线、电缆穿管和线槽敷线4、6电线导管、电缆导管和线槽敷设4、7电缆头制作、接一和线路绝缘测试4、8开关、插座、风扇安装4、电气照明安装子分部工程（10分项）5、1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装5、2电线导管、电缆导管和线槽敷设（室内）5、3电线、电缆穿管和线槽敷线5、4槽板配线5、5钢索配线5、6电缆头制作、接一和线路绝缘测试5、7普通灯具安装5、8专用灯具安装5、9建筑物景观照明灯、航空障碍灯和庭院灯安装5、10开关、插座、风扇安装5、备用和不间断电源安装子分部工程（8分项）6、1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装6、2柴油发电机组安装6、3不间断电源安装6、4裸母线、封闭母线、插接式母线安装6、5电线导管、电缆导管和线槽敷设（室内）6、6电线、电缆穿管和线槽敷线6、7电缆头制作、接一和线路绝缘测试6、8接地装置安装7、防雷及接地装置安装子分部工程（4分项）7、1接地装置安装7、2避雷引下线和变配电室接地干线敷设7、3建筑物等电位联结7、4接闪器安装。

序号
分部工程
子分部工程
分项工程
8
通风与空调
净化空调系统
风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；高效过滤器安装；系统调试
制冷设备系统
制冷机组安装；制冷剂管道及配件安装；制冷附属设备安装；管道及设备的防腐与绝热；系统调试
空调水系统
建筑工程分部（子分部）工程、分项工程划分续表
序号
分部工程
子分部工程
分项工程
6
建筑电气
电气动力
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装
风机安装；系统调试
除尘系统
风管与配件制作；部件制作；风管系统安装；除尘器
与排污设备安装；风管与设备防腐；风机安装；系统
调试
空调风系统
风管与配件制作；部件制作；风管系统安装；空气处
理设备安装；消声设备制作与安装；风管与设备防腐；
风机安装；风管与设备绝热；系统调试
建筑工程分部（子分部）工程、分项工程划分续表
管道冷热（媒）水系统安装；冷却水系统安装；冷凝水系统安装；阀门及部件安装；冷却塔安装；水泵及附属设备安装；管道与设备的防腐与绝热；系统调试
9
电梯
电力驱动的曳引驱动主机，导轨，门系统，轿厢，对重（平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收
液压电梯安装工程
设备进场验收，土建交接检验，液压系统，导轨，门系统，轿厢，平衡重，安全部件，悬挂装置，随行电缆，电气装置，整机安装验收

电气专项工程技术要求（一）变压器安装1、变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

2、接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（PE），且有标识。

所有连接应可靠，紧固件及防松零件齐全。

3、变压器按的规定交接试验合格。

4、有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。

5、绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。

6、装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。

7、变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可不检查器身。

（1）制造厂规定不检查器身者；（2）就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。

8、装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

（二）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）1、安装（1）柜、屏、台、箱、盘的金属框架及基础型钢接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

（2）低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。

柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp 不应小于下表的规定。

保护导体的截面积表注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相同。

（3）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。

动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

（4）高压成套配电柜按国家的相关规定交接试验合格，且应符合下列规定： 1）继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2）凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

建筑电气分部、子分部、分项划分建筑电气分部工程、子分部工程、分项工程分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。

一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。

二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。

三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。

四、电气动力。

成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。

五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。

【专业知识】建筑电气检验批、分项、分部（子分部）工程质量验收记录基本要求和内容（1）建筑电气分部工程包括下列子分部工程：变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。

（2）各子分部工程由下列分项工程组成：1）变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设。

2）供电干线：裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试。

3）电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装。

4）电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，建筑物景观照明灯、航空障碍标志灯和庭院灯安装，开关、插座、风扇安装，建筑物照明通电试运行。

5）备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，裸母线、封闭母线、插接式母线安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装。

6）防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位联结，接闪器安装。

（3）检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。

电气安装工程有哪些分项？电气安装工程有哪些分项？室外电气:架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装。

变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

供电干线：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验。

电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接线路电气试验，插座、开关、风扇安装。

电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线、电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。

备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装。

防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装。

建筑电气子分分部的几个概念：
1供电干线是供电局施工的部分，变压器上口的部分来说的；供电干线的安装包括：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验等项目安装。

2室外电气是指建筑物室外的动力和照明部分；
3电气动力是指给建筑物内部的三相，包括小部分单相设备供电的电气网络，比如水泵、风机等。

4电气照明：主要指各类灯具。

5变配电室：一般在建筑物的底层或单独的房间内，应配备气体灭火器装置。

6备用和不间断电源。

建筑常用的为UPS，主要为信息机房等要求供电稳定的设备，价格较贵。

Eps，主要用于消防应急等设备，价格相对来说较低。

123456789101第11.1.1条
2第11.1.2条
3第11.1.3条
4第11.1.4条
5第11.1.5条
6第11.1.6条
123456789101第11.2.1条
2第11.2.2条
3第11.2.3条
4第11.2.4条
5第11.2.5条
641108验收部位项目经理专业工长施工班组长施工单位检查评定记录规范规定
规范规定
高压母线交流工频耐压试验按规定交接分包项目 经 理施工单位检查评定记录母线与母线、母线与电器接线端子搭接底座、法兰、保护网及母线支架等可接母线与母线或母线与电器接线端子，应封闭、插接式母线安装室内裸母线的最小安全净距一般项目低压母经交接试验母线支架与预埋铁件的焊接和螺栓固定施工单位检查
评定结果
验收结论母线的相序排列及涂色母线在绝缘子上的安装封闭、插接式母线组装和固定，各连接项目专业质量检查员：
裸母线、封闭母线、插接式母线安装检验批质量验收记录
1.3.7电气－8
工程名称
施工单位
施工执行标准名称及编号
分包单位主控项目
监理(建设)单位
验收结论
监理工程师
(建设单位项目技术负责人):
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等
监理（建设）单位验收记录
年 月 日
年 月 日查员等进行验收。

裸母线、封闭母线、插接式母线安装本工艺标准适用于 10kV 以下矩形母线安装及 0.4kV 以下室内一般工业及民用电气安装工程的封闭插接母线安装。

、设备及材料要求1铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1 的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率5金属紧固件及卡具，均应采用热镀锌件。

6其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

、主要机具1母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2 电气设备安装完毕，检验合格。

3预留孔洞及预埋件尺寸、强度均符合设计要求。

4 施工图及技术资料齐全。

5封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一 )裸母线安装。

1 工艺流程：2放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2)放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3支架及拉紧装置的制作安装。

母线的制作与安装在电力系统中将发电厂和变电所的各级电压配电装置之间，采用矩形或圆形截面的裸导线或绞线进行连接，再将汇集在裸导电体上的电流进行分配或作短距离输送的导电体称为母线。

母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应。

因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。

母线的作用就是汇集、分配和传送电能。

母线按结构分为硬母线和软母线。

硬母线（低压的户内外配电装置）又分为矩形母线和管形母线。

矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。

软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。

软母线施工简便，造价低廉。

封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250〜2500A频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。

被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。

而导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。

采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。

一、母线的制作1、母线制作工艺流程施工准备T构件预埋，预留孔洞T放线，定位T支架制作，安装T支架位置校对T母线检验T母线吊装，就位T母线，插接箱安装T绝缘电阻测试T动力联合调试T检验评定按电气施工的工程图选用主母线截面尺寸，但铜母线最小截面尺寸不能小于50x 5mm分支回路母线截面尺寸按分支回路中各电器元件中的额定电流选取，但回路中熔丝的热元件的额定电流值不作为选用母线的依据，所用母线的允许电流大于或等于分支回路额定电流。

母线无特殊要求时，中性线和地线应不小于TMY40x和LMY40x42、制作过程母线根据需要可切成长料或短料，然后在母线调直机上反复调直。

裸母线、封闭母线、插接式母线安装2020-06-191.1 一般规定1.1.1裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。

有产品合格证、材质证明及安装技术文件。

1.1.2 封闭母线、插接母线应符合下列规定：1查验合格证和随带安装技术文件；2外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

1.1.3 裸母线、裸导线应符合下列规定：1查验合格证；2外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

1.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

1.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 复核母线敷设路径是否通畅无阻碍。

3 母线施工前，应实测预留孔洞是否符合设计要求。

1.2.2 材料准备裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。

3）、低压母线交接试验应符合下列规定：低压母线相间和相对地间的绝缘电阻
值应大于0.5MΩ；交流工频耐压试验电压为1kV，当绝缘电阻值大于20 MΩ时，
可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
检验方法：检查试验记录。 2、一般项目 1）、母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓 固定时，选用的螺栓应适配，连接应牢固。 检验方法：观察检查。 2）、封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连 接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接坚固。 检验方法：观察检查。 四、成品保护 1、母线在运输与保管中应妥善包装，以防腐蚀性气体的侵蚀与机械损伤。 2、严禁利用安装好的母线吊、挂其他物件，并注意不能被其他物体碰撞母 线和支柱绝缘子。 3、封闭插接母线安装完毕，如暂时不能送电运行，其现场应设置明显标志 牌，以防损坏。如有其它工种作业时应对封闭插接母线加以保护，以免损伤。 4、变配电室进行二次喷浆时，应将母线用塑料布盖好。 5、母线安装处的门窗装好，并加锁防止闲杂人员进入。 五、安全环保措施 1、母线施工时脚手架搭设必须牢固可靠，便于工作，检查合格后方可施工。 2、当母线进行电、气焊操作时，清理周围易燃物，并备有消防设施。 3、母线送电后，不得在母线附近工作或走动，以免造成触电事故。 4、工程验收交工前，不得使母线投入运行。 5、下班前或工作结束后要切断电源，检查操作地点，确认安全后，方可离 开。 6、母线涂色所用油漆等材料，专人管理并进行严格控制，在现场使用时，
封闭、插接母线与设备间连接，应在母线插接分线箱处明敷设钢导管至设备 接线箱（盒）内，钢导管两端应套丝扣，在箱（盒）壁内外各用根母、护口将管 与箱（盒）紧固。由设备接线箱（盒）至设备电控箱一段可使用普利卡金属管或 金属蛇皮管敷设。

电气分部报验附件：电气分部工程质量验收记录电气观感质量验收记录室外电气子分部：分项1、架空线路及杆上电气设备安装，附件：分项工程质量验收记录2、变压器、箱式变电所安装，3、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，附件：分项工程质量验收记录4、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录5、电线、电缆穿管和线槽敷设，附件：分项工程质量验收记录6、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录7、建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，附件：分项工程质量验收记录8、建筑照明通电试运行，附件：分项工程质量验收记录9、接地装置安装，附件：分项工程质量验收记录检验批报验1、架空线路及杆上电气设备安装报验附件：检验批质量验收记录2、变压器、箱式变电所安装，附件：检验批质量验收记录设备调试记录3、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，附件：检验批质量验收记录绝缘电阻测试记录4、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程检查验收记录5、电线、电缆穿管和线槽敷设，附件：检验批质量验收记录6、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录7、建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，附件：检验批质量验收记录8、建筑照明通电试运行，附件：检验批质量验收记录9、接地装置安装附件：检验批质量验收记录隐蔽工程检查验收记录接地装置施工检查记录接地电阻测试记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、镀锌扁钢、角钢质量证明书，进场验收记录3、PVC阻燃检验报告合格证，进场验收记录4、电线、电缆检验报告合格证，进场验收记录5、配电箱检验报告合格证，进场验收记录材料检验见证记录1、电线、电缆见证记录2、电线、电缆检验报告变配电室子分部:分项1、变压器、箱式变电所安装，附件：分项工程质量验收记录2、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：分项工程质量验收记录3、裸母线、封闭母线、插接式母线安装，附件：分项工程质量验收记录4、电缆沟内和电缆竖井内电缆敷设，附件：分项工程质量验收记录5、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录6、接地装置安装，附件：分项工程质量验收记录7、避雷引下线和变配电室接地干线敷设附件：分项工程质量验收记录检验批报验1、变压器、箱式变电所安装，附件：检验批质量验收记录设备调试记录2、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：检验批质量验收记录绝缘电阻测试记录3、裸母线、封闭母线、插接式母线安装，附件：检验批质量验收记录4、电缆沟内和电缆竖井内电缆敷设，附件：检验批质量验收记录5、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录6、接地装置安装，附件：检验批质量验收记录隐蔽工程检查验收记录接地装置施工检查记录接地电阻测试记录7、避雷引下线和变配电室接地干线敷设附件：检验批质量验收记录隐蔽工程检查验收记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、镀锌扁钢、角钢质量证明书，进场验收记录3、PVC阻燃检验报告合格证，进场验收记录4、电线、电缆检验报告合格证，进场验收记录5、配电箱检验报告合格证，进场验收记录6、裸母线、封闭母线、插接式母线检验报告合格证、进场验收记录7、变压器质量证明文件、使用说明书材料检验见证记录8、电线、电缆见证记录9、电线、电缆检验报告供电干线子分部:分项1、裸母线、封闭母线、插接式母线安装，附件：分项工程质量验收记录2、桥架安装和桥架内电缆敷设，附件：分项工程质量验收记录3、电缆沟内和电缆竖井电缆敷设，附件：分项工程质量验收记录4、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录5、电线、电缆穿管和线槽敷线，附件：分项工程质量验收记录6、电缆头制作、导线连接和线路电气试验附件：分项工程质量验收记录检验批报验1、裸母线、封闭母线、插接式母线安装，附件：检验批质量验收记录2、桥架安装和桥架内电缆敷设，附件：检验批质量验收记录3、电缆沟内和电缆竖井电缆敷设，附件：检验批质量验收记录4、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程检查验收记录5、电线、电缆穿管和线槽敷线，附件：检验批质量验收记录6、电缆头制作、导线连接和线路电气试验附件：检验批质量验收记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、PVC阻燃检验报告合格证，进场验收记录3、电线、电缆检验报告合格证，进场验收记录4、裸母线、封闭母线、插接式母线检验报告合格证，进场验收记录5、桥架检验报告合格证、进场验收记录材料检验见证记录1、电线、电缆见证记录2、电线、电缆检验报告电气动力子分部:分项1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，附件：分项工程质量验收记录2、低压电动机、电加热器及电动执行机构检查、接线，附件：分项工程质量验收记录3、低压电气动力设备检测、试验和空载试运行，附件：分项工程质量验收记录4、桥架安装和桥架内电缆敷设，附件：分项工程质量验收记录5、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录6、电线、电缆穿管和线槽敷线，附件：分项工程质量验收记录7、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录7、插座、开关、风扇安装附件：分项工程质量验收记录检验批报验1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，附件：检验批质量验收记录绝缘电阻测试记录2、低压电动机、电加热器及电动执行机构检查、接线，附件：检验批质量验收记录3、低压电气动力设备检测、试验和空载试运行，附件：检验批质量验收记录设备调试记录4、桥架安装和桥架内电缆敷设，附件：检验批质量验收记录5、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程检查验收记录6、电线、电缆穿管和线槽敷线，附件：检验批质量验收记录7、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录8、插座、开关、风扇安装附件：检验批质量验收记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、镀锌扁钢、角钢质量证明书，进场验收记录3、PVC阻燃检验报告合格证，进场验收记录4、电线、电缆检验报告合格证，进场验收记录5、配电箱检验报告合格证，进场验收记录6、桥架检验报告合格证、进场验收记录7、设备质量证明文件、使用说明书材料检验见证记录1、电线、电缆见证记录2、电线、电缆检验报告3、开关、插座见证记录4、开关、插座检验报告电气照明安装子分部:分项1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：分项工程质量验收记录2、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录3、电线、电缆穿管和线槽敷线，附件：分项工程质量验收记录4、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录5、普通灯具安装，附件：分项工程质量验收记录6、专用灯具安装，附件：分项工程质量验收记录7、插座、开关、风扇安装，附件：分项工程质量验收记录8、建筑照明通电试运行附件：分项工程质量验收记录检验批报验1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：检验批质量验收记录漏电开关模拟试验记录绝缘电阻测试记录2、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程质量验收记录3、电线、电缆穿管和线槽敷线，附件：检验批质量验收记录4、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录5、普通灯具安装，附件：检验批质量验收记录大型照明灯具承载试验记录*大型灯具牢固性试验记录6、专用灯具安装，附件：检验批质量验收记录7、插座、开关、风扇安装，附件：检验批质量验收记录线路、插座、开关接地检验记录8、建筑照明通电试运行附件：检验批质量验收记录建筑物照明通电试运行记录照明全负荷试验记录电气器具通电安全检查记录。

检验批质量验收记录
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
一
般项目
5.母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘
≥50 mm
6.封闭、插接式母线组装和固定位置正确，外壳与底座间，外壳各连接部位和母线的连接螺栓应按产品技术文件要求正确选择，连接紧固
共实测点,其中合格点,不合格点,合格点率%
施工单位检查
评定结果
项目专业质量检查员：项目专业质量(技术)负责人：年月日
总包项目专业质量检查员：总包项目专业质量(技术)负责人：年月日
监理(建设)单位
验收结论
监理工程师(建设单位项目技术负责人）：年月日
3.当设计无要求时，母线的相序排列及涂色
11.2.3条
4.母线在绝缘子上安装:交流母线的固定金具或其他支持金具不形成闭合铁磁回路:除固定点外,当母线平置时,母线支持夹板的上部压板与母线间有1～1.5 mm的间隙;当母线立置时,上部压板与母线间有1.5～2mm的间隙。母线固定点,每段设1个
裸母线、封闭母线、插接式母线安装工程
裸母线、封闭母线、插接式母线安装工程
检验批质量验收记录
工程名称
分项工程名称
母线安装工程
验收部位
施工单位
中国建筑第八工程局有限公司
分包单位
广东省工业设备安装有限公司
总包项目负责人
专业分包工长
专业分包
项目负责人
施工班组长
施工执行标准及编号
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
主控项目
±5 mm
4.室内裸母线的最小安全净距
附录E
5.高压母线交流工频耐压试验需按3.1.8条规定交接试验合格
