封闭母线安装施工方案设计样本

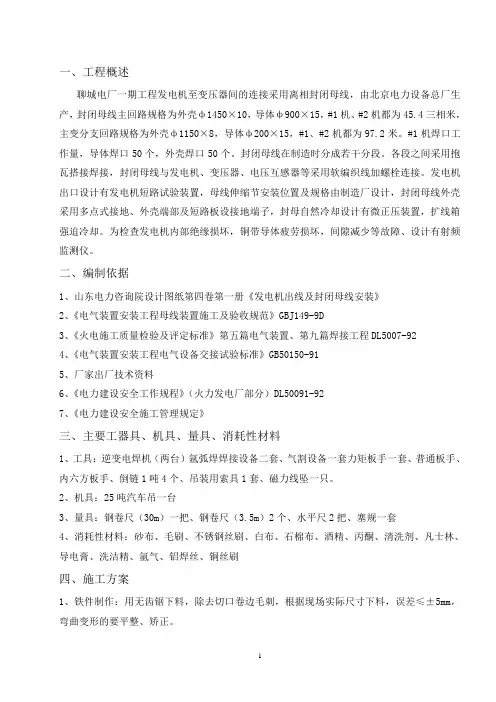

一、工程概述聊城电厂一期工程发电机至变压器间的连接采用离相封闭母线，由北京电力设备总厂生产，封闭母线主回路规格为外壳ф1450×10，导体ф900×15，#1机、#2机都为45.4三相米，主变分支回路规格为外壳ф1150×8，导体ф200×15，#1、#2机都为97.2米。

#1机焊口工作量，导体焊口50个，外壳焊口50个。

封闭母线在制造时分成若干分段。

各段之间采用抱瓦搭接焊接，封闭母线与发电机、变压器、电压互感器等采用软编织线加螺栓连接。

发电机出口设计有发电机短路试验装置，母线伸缩节安装位置及规格由制造厂设计，封闭母线外壳采用多点式接地、外壳端部及短路板设接地端子，封母自然冷却设计有微正压装置，扩线箱强迫冷却。

为检查发电机内部绝缘损坏，铜带导体疲劳损坏，间隙减少等故障、设计有射频监测仪。

二、编制依据1、山东电力咨询院设计图纸第四卷第一册《发电机出线及封闭母线安装》2、《电气装置安装工程母线装置施工及验收规范》GBJ149-9D3、《火电施工质量检验及评定标准》第五篇电气装置、第九篇焊接工程DL5007-924、《电气装置安装工程电气设备交接试验标准》GB50150-915、厂家出厂技术资料6、《电力建设安全工作规程》（火力发电厂部分）DL50091-927、《电力建设安全施工管理规定》三、主要工器具、机具、量具、消耗性材料1、工具：逆变电焊机（两台）氩弧焊焊接设备二套、气割设备一套力矩板手一套、普通板手、内六方板手、倒链1吨4个、吊装用索具1套、磁力线坠一只。

2、机具：25吨汽车吊一台3、量具：钢卷尺（30m）一把、钢卷尺（3.5m）2个、水平尺2把、塞规一套4、消耗性材料：砂布、毛刷、不锈钢丝刷、白布、石棉布、酒精、丙酮、清洗剂、凡士林、导电膏、洗洁精、氩气、铝焊丝、铜丝刷四、施工方案1、铁件制作：用无齿锯下料，除去切口卷边毛刺，根据现场实际尺寸下料，误差≤±5mm，弯曲变形的要平整、矫正。

母线（密闭插接式母线槽）安装施工方案1母线施工流程图见图1：图1 母线槽施工流程图2施工准备1)进场母线应有产品合格及材料证明。

2)母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3)母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

4)电气设备安装完毕，检验合格。

5)预留孔洞及预埋件尺寸、强度均符合设计要求。

6)施工图及技术资料齐全。

7)母线槽在搬运时采取切实措施，防止母线槽受损、受潮。

母线槽的连接质量直接影响其以后的运行质量。

具体措施有：到货前即标注好母线槽的组号、节号，保证线槽对号有序安装。

现场测量、现场加工，并根据施工图纸现场放样，以确定每节每断的长度以及三通、弯头的大小。

生产时必须根据系统进行编号。

设备在搬运过程中不允许拆除外母线塑料保护模包装，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。

待系统调试时，方可对塑料保护模进行拆除。

3支架制作安装1）支架制作支架的加工，应根据设计和产品文件规定进行制作。

具体做法如下：根据施工现场的结构类型，支架使用角钢、槽钢或圆钢制作，可采用“—”、“┌”、“U”、“#”型等4种形式。

支架使用切割机下料，加工尺寸最大误差为5mm。

用台钻、手电钻钻孔，孔径不得超过螺栓直径2mm。

支架及吊架制作前，所有的型钢应先刷上防锈漆，并刷灰色面漆。

加工完毕，对焊接处，除去焊渣，并进行修补。

2）支架安装（1）母线槽的直线段支架间距不大于2m，支架和吊架必须安装牢固。

（2）支架和吊架安装时必须拉线或吊锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架或吊架。

（3）母线槽水平敷设支架，可采用“U”型吊架或“┌”支架（靠墙的采用），用膨胀螺栓固定在顶板上或柱上。

（4）支架的焊接处清除焊渣，并刷上防锈漆和面漆，不得污染建筑物。

封闭母线施工方案封闭母线施工方案一、项目背景：现代社会对电力的需求日益增长，母线作为电能传输的重要设备，在电力系统中起着至关重要的作用。

然而，传统母线存在安全隐患，容易因短路、漏电等问题引起火灾事故。

因此，为了提高电力系统的安全性和可靠性，封闭母线应运而生。

二、施工目标：1.实现母线的安全封闭，有效防止触电、短路等事故的发生；2.提高电力系统的可靠性，减少故障率，降低维护成本；3.减少线路的电磁辐射，保护周围环境和人员的健康；4.提高电能传输效率，减少能量损耗。

三、施工方案：1.前期准备：（1）制定详细的施工计划，包括施工时间、施工人员、设备安排等；（2）准备所需材料和设备，包括封闭母线管件、绝缘材料、安全防护设备等；（3）组织施工人员进行安全培训，提高工作人员的安全意识和操作技能。

2.施工过程：（1）拆除原有的母线设备，清理施工现场，确保施工区域安全整洁；（2）根据设计方案，进行封闭母线管件的安装，确保管件的连接牢固，无漏水、漏气现象；（3）安装绝缘材料，以确保母线的绝缘性能，减少漏电风险；（4）对母线进行电气测试，确保母线的安全可靠性满足要求；（5）进行管道密封工作，确保封闭母线的密封性能。

3.施工要点：（1）施工过程中，要严格按照安全操作规程进行操作，确保施工人员的人身安全；（2）对施工现场进行临时封闭，禁止外来人员进入，确保施工安全；（3）严格按照设计方案进行施工，确保母线的封闭性能和电气性能满足要求；（4）施工结束后，对施工质量进行验收，确保封闭母线的性能达到设计要求。

四、施工风险控制：1.人身安全：加强人员安全培训，提高安全意识，着装整齐，佩戴安全帽和防护手套等安全装备；2.材料质量：选择优质的封闭母线管件和绝缘材料，确保材料符合相关标准；3.施工现场：施工前对现场进行彻底检查，确保施工现场无安全隐患；4.施工过程：严格按照施工方案进行施工，严禁违规操纵，确保施工质量；5.电气测试：施工结束后进行电气测试，确保母线的安全可靠性满足要求。

封闭插接母线安装施工方案封闭插接母线是一种新型的电力输电和配电系统，它能够提供更高的安全性、可靠性和灵活性。

在进行封闭插接母线的安装施工之前，需要制定相应的方案，以确保施工顺利进行。

下面是一个封闭插接母线安装施工方案，详细介绍了具体的施工步骤和注意事项。

一、施工准备1.确认设计及施工图纸：仔细研究施工图纸，了解母线系统的布置、电气连接和安装要求。

2.编制施工计划：根据具体的情况，制定详细的施工计划，包括施工步骤、时间进度和资源调配等。

3.准备施工材料和设备：根据施工图纸所需的材料和设备，及时准备好，并进行验收和清点。

二、母线系统安装1.安装母线支撑架：根据设计要求和施工图纸，选择合适的位置和高度安装母线支撑架，保证支撑架的牢固和稳定。

2.安装导体支架：根据母线系统的布局，安装导体支架，并进行垂直和水平调整，保证导体的平整和良好接触。

3.安装插接器和连接器：根据设计要求和施工图纸，安装插接器和连接器，并进行适当的紧固和固定，保证插接的合理连接和电气性能。

4.连接引下线：根据设计要求和施工图纸，连接引下线，并进行适当的绝缘、保护和接地处理，保证安全可靠。

5.安装接地装置：根据设计要求和施工图纸，安装接地装置，并进行适当的接地处理，确保电气设备的安全运行。

三、施工质量控制1.施工过程中应注意安全：施工现场应设置明显的安全警示标志，保证施工人员的人身安全，并应遵守施工现场的安全规定。

2.施工过程中应注意施工质量：施工人员应按照设计要求和施工图纸进行施工，保证施工质量符合相关标准和规范。

3.施工过程中应注意施工进度：施工人员应按照施工计划的要求，保证施工进度的合理安排和控制。

四、施工资料整理1.施工过程中需做好施工记录，并及时整理施工资料，如施工图纸、拍照记录等。

2.整理施工记录和施工资料，并进行审查和归档，以备日后查阅和使用。

以上是封闭插接母线安装施工方案的内容，通过严格按照这个方案进行施工，可以确保插接母线的安装质量，提高电气系统的可靠性和安全性。

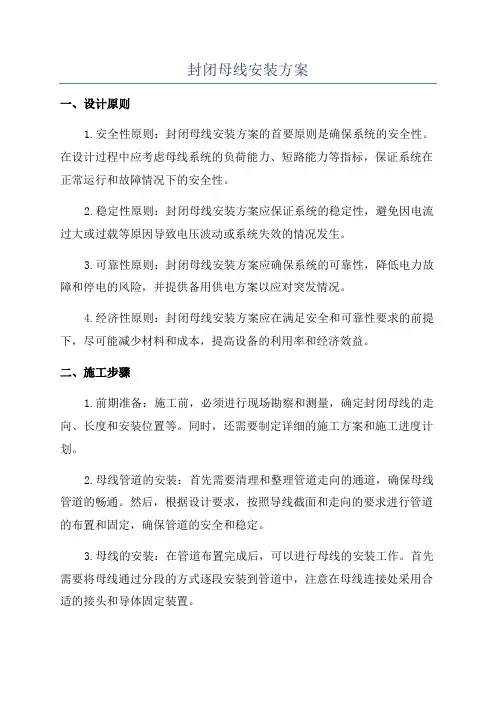

封闭母线安装方案一、设计原则1.安全性原则：封闭母线安装方案的首要原则是确保系统的安全性。

在设计过程中应考虑母线系统的负荷能力、短路能力等指标，保证系统在正常运行和故障情况下的安全性。

2.稳定性原则：封闭母线安装方案应保证系统的稳定性，避免因电流过大或过载等原因导致电压波动或系统失效的情况发生。

3.可靠性原则：封闭母线安装方案应确保系统的可靠性，降低电力故障和停电的风险，并提供备用供电方案以应对突发情况。

4.经济性原则：封闭母线安装方案应在满足安全和可靠性要求的前提下，尽可能减少材料和成本，提高设备的利用率和经济效益。

二、施工步骤1.前期准备：施工前，必须进行现场勘察和测量，确定封闭母线的走向、长度和安装位置等。

同时，还需要制定详细的施工方案和施工进度计划。

2.母线管道的安装：首先需要清理和整理管道走向的通道，确保母线管道的畅通。

然后，根据设计要求，按照导线截面和走向的要求进行管道的布置和固定，确保管道的安全和稳定。

3.母线的安装：在管道布置完成后，可以进行母线的安装工作。

首先需要将母线通过分段的方式逐段安装到管道中，注意在母线连接处采用合适的接头和导体固定装置。

4.母线接地和绝缘处理：在母线安装完毕后，需要进行母线接地和绝缘处理的工作。

接地处理包括选择合适的接地方式和接地装置，并确保接地系统的可靠性。

绝缘处理主要是在母线与管道接触处采用合适的绝缘材料进行包裹，避免电气火灾的发生。

5.检验和验收：在安装完毕后，需要进行封闭母线系统的质量检验和验收工作。

检验内容包括母线系统的电阻测试、绝缘测试、接地测试等，以确保系统的安全和稳定。

三、设备选型1.母线管道：封闭母线采用金属管道进行布置，一般选用镀锌钢管、不锈钢管、铝合金管等材料。

管道的选择应根据导线截面和走向的要求，以及环境的要求进行合理选用。

2.母线接头：母线接头一般采用铝合金材料制成，具有良好的导电性能和耐腐蚀能力。

接头的选型应根据母线的截面和连接方式来确定。

封闭母线施工方案1. 引言封闭母线施工作为一种重要的电力工程施工技术，在城市电网建设中起到了至关重要的作用。

本文将介绍封闭母线施工方案的基本原理、施工过程和注意事项，以便读者对该施工方案有更全面的了解和实践。

2. 基本原理封闭母线施工是指在电力系统中，通过将母线导线置于封闭结构中，以达到隐蔽敷设、保护设备和提高电力系统运行可靠性的目的。

其基本原理如下：•封闭结构：封闭母线施工采用封闭的母线槽结构，通过将母线导线置于槽中，并封闭槽口以防止外界因素对母线的影响。

•保护设备：封闭母线施工有效地保护了母线导线免受日常运行中可能引起的损坏和故障。

•空间节约：采用封闭母线施工，能够充分利用场地，减少母线敷设所占用的空间。

3. 施工过程封闭母线施工的具体过程主要包括设计、制造、运输、安装和调试等阶段，下面将对各阶段进行详细介绍。

3.1 设计阶段设计阶段是封闭母线施工的前期准备工作，其主要任务是根据工程的实际情况进行设计，包括母线槽结构设计、母线导线规格选择、接地设计等。

3.2 制造阶段制造阶段是根据设计要求，对母线槽和母线导线进行加工和制造。

母线槽的制造包括槽体加工、槽口封闭等工艺；母线导线的制造包括导线加工、绝缘处理等工艺。

3.3 运输阶段运输阶段是将制造好的母线槽和母线导线运输到施工现场的过程。

在运输过程中，需要注意保护母线槽和母线导线，防止损坏。

3.4 安装阶段安装阶段是将母线槽和母线导线按照设计要求进行安装的过程。

主要包括快装连接、母线槽安装、导线接头等工艺。

3.5 调试阶段调试阶段是对已安装好的封闭母线进行电气性能测试和功能验证，以确保施工质量符合要求。

包括导线绝缘测试、电流试验等。

4. 注意事项在封闭母线施工过程中，需要特别注意以下事项：•安全施工：施工人员需严格遵守安全操作规程，佩戴个人防护装备，确保施工过程中的安全。

•材料质量：施工过程中使用的母线槽和母线导线等材料必须符合相关国家标准，确保施工质量。

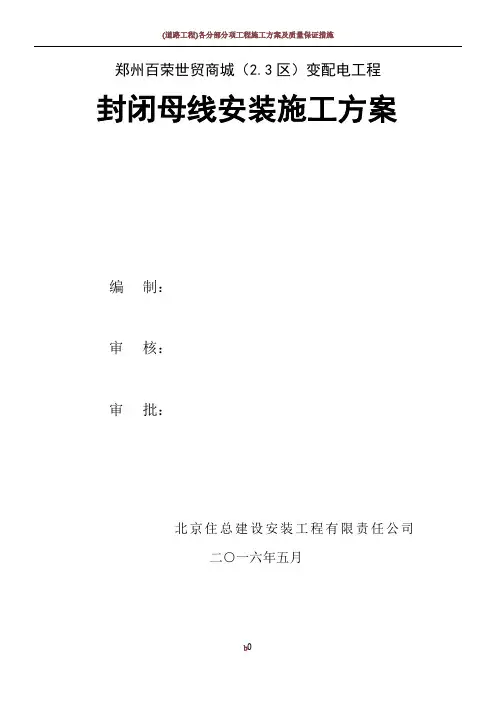

(道路工程)各分部分项工程施工方案及质量保证措施郑州百荣世贸商城（2.3区）变配电工程封闭母线安装施工方案编制：审核：审批：北京住总建设安装工程有限责任公司二○一六年五月目录1 工程概况22 编制依据23 施工准备和部署24 施工工艺与方法34.1 工艺流程：34.2 质量标准55 质量保证措施66 安全消防措施67 环保与文明施工7封闭母线安装施工方案1工程概况本方案属郑州百荣世贸商城(2.3区)变配电工程配电室与发动机房封闭母线安装方案。

高压母线桥为3*(TMY-80*8),低压柜连接为3200A密集型母线槽，发动机到低压柜为2000A密集型母线槽。

2编制依据2.河南图景电力设计有限公司绘制的电气施工图。

2.2电气装置安装施工及验收规范。

2.3《建筑电气通用图籍》（92DQ3）。

2.4《建筑电气安装分项工程施工工艺标准》。

3施工准备和部署3.1施工准备3.1.1技术准备（1）施工图纸及产品技术文件齐全。

（2）封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。

（4）电气设备（变压器、开关柜等）安装完毕，且检验合格。

3.1.2施工准备（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。

施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

（2）现场加工须设置专用工作台，加保护围栏。

作业时应配备电气消防设备。

（3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

（4）施工技术资料要和施工进度同步。

3.2施工部署主楼、西副楼的电气小间和动力站的封闭母线由山东水电一队安装，东副楼的电气小间的封闭母线由山东水电二队安装。

4施工工艺与方法4.1工艺流程设备点验检查→支架制作安装→封闭插接母线安装→试运行验收（1）设备点验检查。

应有安装单位、监理单位、建设单位和供货单位共同进行，并做好记录。

封闭母线施工方案一、施工目标1.实现母线的绝缘封闭，防止母线与其他金属结构的直接接触，避免放电事故的发生；2.加强对母线的防护措施，防止外界因素对母线的损害，如灰尘、湿气、异物等；3.提高母线的散热效果，进行散热改造，减少母线温度的升高，延长母线的使用寿命；4.在施工过程中，确保电力系统的正常运行，不影响用户的用电需求。

二、施工准备1.制定详细的施工方案，包括施工进度、工艺流程、施工要求等；2.配置必要的施工工具和设备，包括封闭母线材料、绝缘材料、散热材料、防护设备等；3.进行场地勘察和规划，确保施工区域的安全和顺利进行；4.组织施工人员进行技术培训，确保施工人员具备必要的技术能力；5.制定安全操作制度和应急预案，确保施工过程中的安全性和应对突发事件的能力。

三、施工步骤1.准备工作（1）清理施工区域：清除施工区域内的杂物和灰尘，确保施工区域的整洁；（2）检查绝缘材料和封闭母线材料的质量和数量，确保符合施工要求；（3）安装防护设备：在施工区域的周围安装围栏和警示标志，确保施工现场的安全。

2.施工工艺（1）进行母线绝缘：根据实际情况选择合适的绝缘材料，对母线进行绝缘处理，确保母线与其他金属结构的绝缘性能；（2）进行母线封闭：使用封闭母线材料对绝缘处理后的母线进行封闭，确保母线完全被封闭，避免外界因素对母线的影响；（3）进行散热改造：根据母线的实际情况，选择合适的散热材料进行改造，提高母线的散热效果；（4）安装防护装置：在母线周围安装防护装置，如防尘罩、防湿罩等，保护母线不受灰尘、湿气、异物等的影响。

3.施工验收（1）对施工工艺进行验收，确保施工符合预定的要求；（2）对封闭母线的绝缘性能进行测试，确保绝缘效果良好；（3）对封闭母线的散热效果进行测试，确保散热改造的效果符合要求；（4）进行安全验收，排查施工隐患，确保施工过程的安全性。

1.施工前，进行详细的技术交底，确保施工人员明确施工要求和工艺流程；2.施工现场应设置专人进行安全管理，确保施工安全；3.在施工过程中，严格按照施工方案和施工要求进行操作，杜绝随意变动；4.施工过程中，对施工现场进行定期清理和整理，确保施工区域的整洁和安全；5.处理施工现场的废料和杂物，确保环境的整洁和卫生；6.施工完成后，进行详细的验收和记录，确保施工质量的达标；7.施工完成后，对施工现场进行清理，恢复原貌，确保施工区域的整洁。

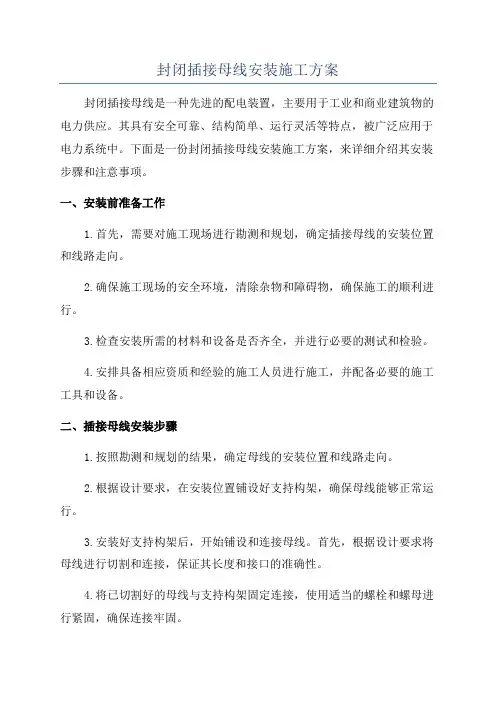

封闭插接母线安装施工方案封闭插接母线是一种先进的配电装置，主要用于工业和商业建筑物的电力供应。

其具有安全可靠、结构简单、运行灵活等特点，被广泛应用于电力系统中。

下面是一份封闭插接母线安装施工方案，来详细介绍其安装步骤和注意事项。

一、安装前准备工作1.首先，需要对施工现场进行勘测和规划，确定插接母线的安装位置和线路走向。

2.确保施工现场的安全环境，清除杂物和障碍物，确保施工的顺利进行。

3.检查安装所需的材料和设备是否齐全，并进行必要的测试和检验。

4.安排具备相应资质和经验的施工人员进行施工，并配备必要的施工工具和设备。

二、插接母线安装步骤1.按照勘测和规划的结果，确定母线的安装位置和线路走向。

2.根据设计要求，在安装位置铺设好支持构架，确保母线能够正常运行。

3.安装好支持构架后，开始铺设和连接母线。

首先，根据设计要求将母线进行切割和连接，保证其长度和接口的准确性。

4.将已切割好的母线与支持构架固定连接，使用适当的螺栓和螺母进行紧固，确保连接牢固。

5.安装好母线后，开始安装其他相关设备，如隔离开关、断路器、电流互感器等。

根据设计要求进行安装和接线，确保所有设备的正常运行。

6.完成母线和其他设备的安装后，进行电气连接和接地，确保电力系统的安全和可靠运行。

7.进行必要的测试和调试工作，确保母线和其他设备的正常运行和电气系统的稳定性。

8.最后，进行安全验收和记录，以便后续的维护和管理工作。

三、注意事项1.在施工过程中，要严格按照相关安全规范进行操作，并配备相应的安全设备，确保施工人员的安全。

2.插接母线的连接处需要保持良好的接触，严禁出现松动或者接触不良的情况，以保证电力系统的正常运行。

3.确保插接母线的固定和支撑结构的稳定，以防止因地震或其他外力导致断裂或位移。

4.在安装过程中，要注意施工现场的清洁和整齐，避免杂物和灰尘进入插接母线和其他设备，影响其正常运行。

5.在进行电气连接和接地时，要仔细查看和确认接线的准确性，避免错误连接和接地导致电气问题。

一、编制依据《电气装置安装工程母线装置施工及验收规范》 GB 50149—2010《电气主接线施工图纸》,220kV、110kV配电装置、主变压器及10kV母线桥安装施工图纸中母线安装平断面图《电力建设安全工作规程》 DL 5009。

3-2013《输变电工程施工建设标准强制性条文实施指南》（2013版）《中华人民共和国工程建设强制性条文》（电力工程部分)2011年版《国家电网公司输变电工程标准工艺》(三）工艺标准库（2012年版）二、母线工程概述220kV母线安装，采用双母线单分段接线，采用户外悬吊管母线HGIS双列布置。

110kV母线安装,采用双母线接线，采用户外悬吊管母线HGIS双列布置.主变压器及10kV母线桥硬母线安装。

设备接线及引线安装。

三、组织机构四、施工准备（一）技术准备组织项目部相关人员认真学习图纸，并进行自审、会审工作,以便正确无误地施工。

通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程.进行自审,组织各工种的施工管理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。

组织各专业施工队伍共同学习施工图纸。

组织图纸会审,由设计方进行交底,理解设计意图及施工质量标准，准确掌握设计图纸中的细节。

做好施工技术交底，确保每个工序按规范和技术措施组织施工。

认真执行质量检验制度,做好质量、安全检查工作，消除质量、安全隐患。

（二）各项资源准备计划1。

劳动力准备（一）软母线及其设备线夹、金具进货检验1。

依据母线设备表核对进货母线铭牌、合格证，规格、型号，设备线夹、金具的铭牌、合格证，规格、型号；2。

检查母线外观应光滑，无变形、扭曲和断股松股以及明显的腐蚀现象；3.检查设备线夹、金具外观应光滑，无毛刺、变形、凹凸、砂眼、锈蚀滑扣等缺陷。

4。

成套供应的封闭母线、插接母线槽的割断应标志清晰，附件齐全,外壳无变形，内部无损伤。

螺栓固定母线搭接,面应平整，其渡锌出呢感不应有麻面、起皮及未覆盖部分；5。

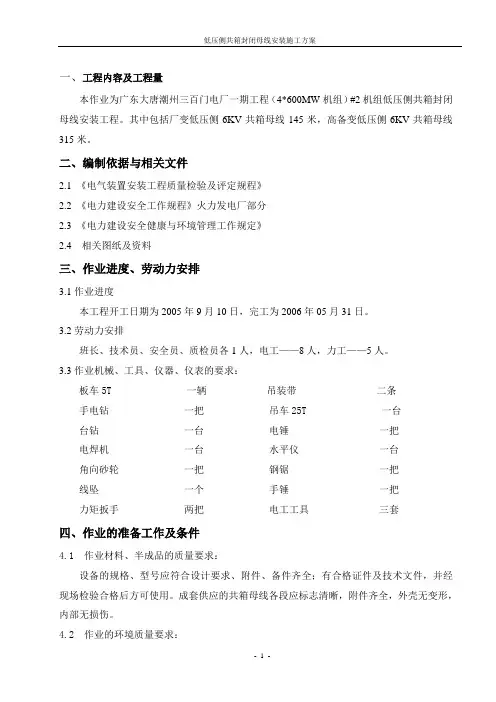

一、工程内容及工程量本作业为广东大唐潮州三百门电厂一期工程（4*600MW机组）#2机组低压侧共箱封闭母线安装工程。

其中包括厂变低压侧6KV共箱母线145米，高备变低压侧6KV共箱母线315米。

二、编制依据与相关文件2.1 《电气装置安装工程质量检验及评定规程》2.2 《电力建设安全工作规程》火力发电厂部分2.3 《电力建设安全健康与环境管理工作规定》2.4 相关图纸及资料三、作业进度、劳动力安排3.1作业进度本工程开工日期为2005年9月10日，完工为2006年05月31日。

3.2劳动力安排班长、技术员、安全员、质检员各1人，电工——8人，力工——5人。

3.3作业机械、工具、仪器、仪表的要求：板车5T 一辆吊装带二条手电钻一把吊车25T 一台台钻一台电锤一把电焊机一台水平仪一台角向砂轮一把钢锯一把线坠一个手锤一把力矩扳手两把电工工具三套四、作业的准备工作及条件4.1 作业材料、半成品的质量要求：设备的规格、型号应符合设计要求、附件、备件齐全；有合格证件及技术文件，并经现场检验合格后方可使用。

成套供应的共箱母线各段应标志清晰，附件齐全，外壳无变形，内部无损伤。

4.2 作业的环境质量要求：4.2.1 施工图纸及技术资料齐全，基础构架符合电气设备的设计要求；4.2.2 土建工程全部施工完毕，门、窗齐全。

4.2.3 施工区域内无其它杂物，地面平整。

4.2.4 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求，高层构架的走道板、栏杆、平台齐全牢固；4.2.5 屋顶、楼板施工完毕，不得渗漏，尽可能避免交叉作业。

4.2.6 有可能损坏已安装母线装置或安装后不能再进行的装饰工程全部结束；4.2.7 作业场所应道路通畅，无其它障碍物阻挡施工。

4.2.8 作业场所无交叉作业，如不可避免时，应采取相应的防护措施。

4.2.9 作业场所应有足够照度的照明。

4.2.10 如高空作业时，必须搭设脚手架，脚手架搭设要合理并符合要求，工作人员必须扎好安全带。

离相封闭母线及共箱母线安装施工方案一、工程概述二、方案选址根据电力系统的需求和施工方便性，选择合适的场地进行安装施工。

场地应具备平整、宽敞、无阻碍物、接地良好的特点，便于母线的敷设和接线。

三、材料准备根据设计要求和现场情况，准备离相封闭母线及共箱母线的相关材料，包括母线桥架、绝缘支架、连接器等。

所有材料应经过检验合格，符合国家标准和规定。

四、工程组织1.成立施工组织机构，包括项目经理、技术负责人、施工队长等，并明确各自的职责和权限。

2.编制详细的施工方案和工艺流程，确定施工进度计划和质量控制措施。

3.进行现场踏勘和勘测，确认施工场地和设备要求，并制定相应的施工图纸和工程计算书。

五、施工方法及要求1.现场准备工作(1)清理施工场地，确保平整干净。

(2)查看水平仪、千分尺等测量工具是否准备齐全。

(3)检查材料和设备是否符合要求，并进行验收。

2.母线敷设(1)根据母线敷设图纸，布置母线的走向，确保与设备之间的间距满足要求。

(2)根据设计和施工要求，在敷设路线上安装绝缘支架。

(3)安装母线桥架，固定母线，并进行水平和垂直检测，确保母线的平直和间距一致。

(4)连接母线与输电设备，安装接线器、接地线等，并进行绝缘和接触电阻测试。

3.共箱母线安装(1)根据现场平面布置图和工艺要求，安装共箱母线。

(2)对母线进行绝缘涂覆处理，确保安全可靠。

(3)连接箱体上的输入和输出母线，安装接地线和接线器，进行接触电阻和绝缘测试。

4.检查和验收(1)进行初步验收，检查施工质量和安装效果，如有不符合要求的地方及时整改。

(2)检查安装的稳定性，防止母线松动或倾斜。

(3)验收合格后，提交相关验收资料，如施工记录、检测报告等。

六、安全措施1.施工人员必须穿戴符合要求的个人防护装备，如安全帽、防滑鞋、劳保服等。

2.施工过程中必须遵守相关的安全操作规程和防护措施，严禁违反电气安全规定。

3.施工现场必须设置明显的安全警示标志，并有专人负责现场安全管理。

封闭母线安装施工方案1. 背景介绍在电力变电站等场合中，母线作为电能传输的主要通道之一，其作用十分重要。

母线存在于高、低压间，所以其安全性、可靠性对于电网的正常运行至关重要。

在母线的安装和运行过程中，必须加强保护措施，防止操作人员误触，同时保证对户外天气及其他不利因素的干扰具有良好的抗扰性能。

因此，母线封闭安装施工方案成为一种主流方法，它可以有效保障母线的安全运行。

2. 构造形式母线封闭供电系统是由母线隔离开关、封闭母线套管、测温控制系统组成。

母线隔离开关位于封闭母线套管上方，其作用是对母线进行维护和检修，对于母线的维护和检修非常方便。

母线套管采用带设计的防尘、防潮、防鼠蚁、防雷击设备的复合材料管，具有很高的绝缘性能，不容易被外界干扰，可以有效阻止鼠蚁等害虫的侵入，防止台风、暴雨等天气对母线的影响。

3. 安装步骤（1）安全检查在安装前，必须进行安全检查，包括电源是否切断、供电设备是否完好、工作人员是否熟练掌握安全操作规程等方面。

（2）安装位置的测量安装母线套管时，必须精确计算套管的安装位置和安装角度，防止在安装过程中出现误差。

在施工前必须进行现场测量，确定套管的精确安装位置。

（3）施工预备在安装前，必须将安装场地及周围环境与所需工具器具全部清理干净，并将所需安装零部件全部准备就绪。

（4）母线套管的安装将母线套管按照前期测量的位置及角度安装好，在进行安装时必须注意不要将母线套管纵向缩短，避免影响其绝缘性能。

在安装过程中要注意对零部件的清洁，确保套管的安装质量。

（5）母线隔离开关的安装在母线套管安装完毕后，进行母线隔离开关的安装。

母线隔离开关的选型及极性要与母线相吻合。

在安装过程中，注意各种电接头的紧固及接线的可靠性，最后进行电源的检查。

4. 施工注意事项（1）母线封闭安装应根据总体设计、技术要求、施工规格进行施工，施工工程质量符合国家有关规范。

（2）安装零部件时，应保证安装质量，接地和接头应牢固可靠，防止因操作错误或设计、制造等问题产生故障。

封闭母线安装施工方法
母线安装工艺流程图如下：
低压动力配电干线采用封闭母线。

（1）设备点件检查
①根据装箱单检查设备及附件，其规格、数量、品种符合设计要求。

②检查设备及附件，分段标志清晰齐全、外观无损伤变形,绝缘测试结果必须符合国家标准的规定。

（2）支架制作和安装
①封闭母线支架的制作安装应根据现行国家规范之要求。

对安装于吊车梁侧的封闭母线，可根据现场情况，支架采用型钢制作。

如图7.1.16.5-20所示。

封闭母线在吊车梁下安
装
装示意图
图7.1.16.5-20
②封闭母线的拐弯处以及与箱（盘）连接处必须加固定支架，直段插接母线支架的距离不大于2米。

（3）封闭母线安装
①封闭母线直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫圈固定牢固。

②吊架安装时，在封闭母线与设备连接处加固定支架。

母线外壳连接，地线跨接板连接要牢固防止松动，严禁焊接。

母线外壳两端与保护地线连接。

（4）试运行验收
①封闭母线安装完毕后，在整理、清扫干净，用摇表检测相间、相对地的绝缘电阻值并作好记录。

②检查测试符合设计和现行国家标准的要求，送电空载运行24小时无异常现象，办理验收手续。

目录1. 工程概况（第 2 页）2. 编制依据（第 2 页）3. LM系列封闭母线槽施工方法（第 2-5 页）4. 质量控制方法（第 5-6 页）5. 人力资源计划（第 6 页）6. 施工进度计划及保障措施（第 7 页）7. 安全生产措施（第 7-8 页）工程概况第1 页共9 页本工程全称为“北京奥林匹克公园中区地下商业建筑及下沉花园-11 段”地址位于北京奥林匹克公园中心区，建设单位为北京新奥集团有限公司，建筑面积为173000m2本项目南侧为次干道中一路，西侧为次干道景观路，北侧为现状城市主干路大屯路，道路下面均埋设有市政管线。

本工程集餐饮、旅游、休闲于一体，在奥运会举办期间将发挥重要作用。

二、编制依据1. 《建筑电气通用图集92DQ》2. 《封闭式母线及桥架安装D701-1~3》3. 《建筑工程施工质量验收统一标准GB50300-2001》4. 《建筑电气工程施工质量验收规范GB50303-2002》5. 《电气装置安装工程母线装置施工及验收规范》GBJ149-906. 北京市建筑设计研究院《北京奥林匹克公园中区地下商业建筑及下沉花园II 标段电气施工图》7. 北京奥林匹克公园中区地下商业建筑电气工程设计总说明8. 江苏南自通化电气集团LM系列母线槽产品说明书三、LM系列母线槽施工方法1 、施工准备1.1 设备及材料要求a．插接母线应有出厂合格证、安装技术文件、三C 认证标志及认证复印件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级，应符合设计要求。

b . 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是镀锌制品。

1.2 主要机具工作台、台虎钳、钢锯、榔头、手电钻、电锤、力矩扳手、绝缘摇表等。

1.3 作业条件a. 施工图纸及产品技术文件齐全。

b. .暖卫通风工程安装完毕。

2、施工工艺2.1 工艺流程第2 页共9 页。

低压封闭母线安装施工方案1. 引言低压封闭母线是一种广泛应用于电力系统中的电气设备，用于传输电能。

本文档旨在提供一份关于低压封闭母线的安装施工方案，以确保安全可靠地完成安装工作。

2. 施工前准备在施工过程开始之前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 设计确认在开始施工之前，需要确认设计文件是否准确无误，并确保施工人员对设计意图有清晰的理解。

2.2 物料采购根据设计要求，进行所需物料的采购工作。

物料的选择应符合国家相关的电力标准，并且具有合适的耐压和耐热能力。

2.3 工具准备准备所需的施工工具，包括但不限于电钻、螺丝刀、扳手等。

保证工具的品质和数量满足施工要求。

2.4 安全准备确保施工现场的安全环境，包括灭火器、防护手套、安全帽等必要的安全防护设备。

3. 施工步骤3.1 施工准备检查施工现场是否符合安全要求，并将物料和工具摆放整齐，为施工做好准备。

3.2 进行母线的计划布线根据设计图纸和现场情况，进行母线的计划布线工作。

在布线过程中，要确保母线的位置和走向符合设计要求，并且与其他设备保持适当的距离。

3.3 安装固定支架安装固定支架是保证低压封闭母线稳定性的关键步骤。

根据设计要求，在适当的位置安装固定支架，并使用螺丝将之固定。

3.4 进行母线的安装使用合适的工具，将母线安装在固定支架上。

在进行安装过程中，要注意母线的对齐度和牢固度。

3.5 进行绝缘处理通过绝缘体的加装和绝缘胶带的使用，对母线进行绝缘处理。

绝缘处理对于保证母线的绝缘性能和安全可靠性非常重要。

3.6 连接接线端子连接接线端子是将低压封闭母线与其他设备连接起来的关键步骤。

根据设计要求，将接线端子连接到母线上，并确保连接的牢固性和可靠性。

3.7 进行接地处理对低压封闭母线进行接地处理，确保设备正常运行和人身安全。

接地处理的具体方法和标准应符合国家相关的电力规范。

3.8 进行安全检查施工完成后，进行全面的安全检查。

检查各施工环节是否符合规范，确保施工质量和安全标准。
